国网智能变电站继电保护验收规范VIP专享VIP免费

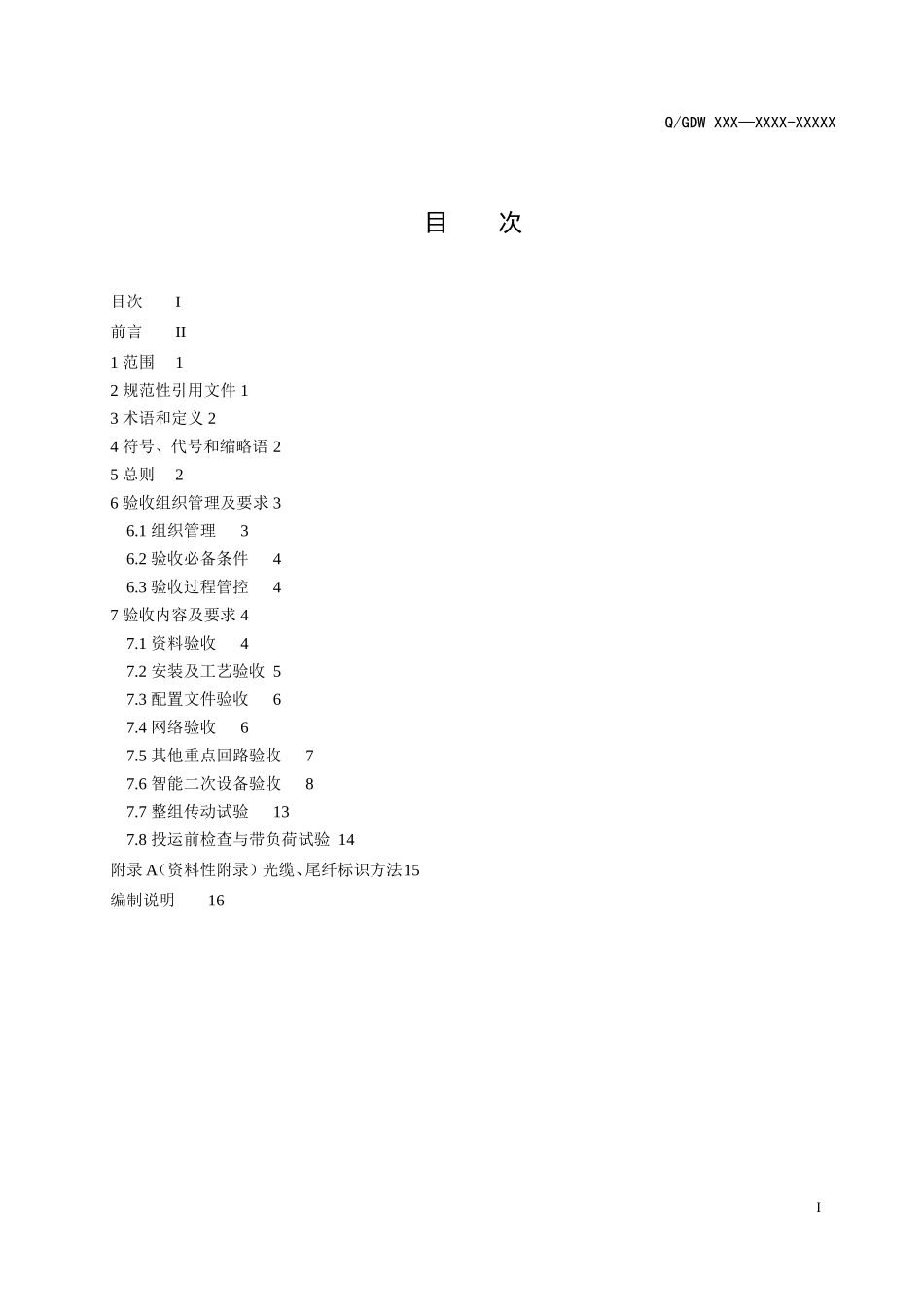

Q/GDW国家电网公司企业标准Q/GDWXXX—XXXX-XXXXX智能变电站继电保护和安全自动装置验收规范Specificationforacceptanceofrelayingprotectionandsecurityautomaticequipmentinintelligentsubstation（征求意见稿）XXXX-XX-XX发布XXXX-XX-XX实施国家电网公司发布Q/GDWXXX—XXXX-XXXXX目次目次I前言II1范围12规范性引用文件13术语和定义24符号、代号和缩略语25总则26验收组织管理及要求36.1组织管理36.2验收必备条件46.3验收过程管控47验收内容及要求47.1资料验收47.2安装及工艺验收57.3配置文件验收67.4网络验收67.5其他重点回路验收77.6智能二次设备验收87.7整组传动试验137.8投运前检查与带负荷试验14附录A（资料性附录）光缆、尾纤标识方法15编制说明16IQ/GDWXXX—XXXX-XXXXX前言为规范智能变电站继电保护和安全自动装置验收工作，建立完善交接验收流程，严格把控相关设备安装调试质量，确保设备投运后安全可靠运行，特编制本文件。本标准由国家电力调度控制中心提出。本标准由国家电网公司科技部归口。本标准由国家电力调度控制中心负责解释。本标准起草单位：本标准主要起草人：本标准首次发布。IIQ/GDWXXX—XXXX-XXXXX智能变电站继电保护和安全自动装置验收规范1范围本标准规定了智能变电站继电保护和安全自动装置等智能二次设备验收的基本原则，并从验收组织管理、验收项目及内容、验收标准等方面提出了明确要求。本标准适用于国家电网公司110kV及以上智能变电站新建、扩建、技改工程及及常规变电站智能化改造工程。110kV以下电压等级可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T7261继电保护及安全自动装置基本试验方法GB/T14285继电保护和安全自动装置技术规程GB50150电气装置安装工程电气设备交接试验标准GB50171电气装置安装工程盘、柜及二次回路接线施工及验收规范DL/T282合并单元技术条件DL/T364光纤通道传输保护信息通用技术条件DL/T478继电保护和安全自动装置通用技术条件DL/T553电力系统动态记录装置通用技术条件DL/T782110kV及以上送变电工程启动及竣工验收规程DL/T860变电站通信网络和系统DL/T995继电保护和电网安全自动装置检验规程DL/T5161.8电气装置安装工程质量检验及评定规程第8部分：盘、柜及二次回路接线施工质量检验Q/GDW273继电保护故障信息处理系统技术规范Q/GDW383智能变电站技术导则Q/GDW393110（66）kV～220kV智能变电站设计规范Q/GDW394330kV～750kV智能变电站设计规范Q/GDW441智能变电站继电保护技术规范Q/GDW616基于DL/T860标准的变电设备在线监测装置应用规范Q/GDW642330千伏～750千伏变电站智能化改造工程标准化设计规范Q/GDW695智能变电站信息模型及通信接口技术规范Q/GDW715智能变电站网络报文记录及分析装置技术条件1Q/GDWXXX—XXXX-XXXXXQ/GDW733智能变电站网络报文记录及分析装置检测规范Q/GDW1161线路保护及辅助装置标准化设计规范Q/GDW1175变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范Q/GDW1396IEC61850工程继电保护应用模型Q/GDW1429智能变电站网络交换机技术规范Q/GDW1808智能变电站继电保护通用技术条件Q/GDW1809智能变电站继电保护检验规程Q/GDW1875变电站一体化监控系统测试及验收规范Q/GDW1914继电保护和安全自动装置验收规范Q/GDW1976智能变电站动态记录装置技术规范Q/GDW11010继电保护信息规范Q/GDW11015模拟量输入式合并单元检测规范Q/GDW11051智能变电站二次回路性能测试规范Q/GDW11053站域保护控制系统检验规范Q/GDW11054智能变电站数字化相位核准技术规范3术语和定义DL/T860.1、DL/T860.2和Q/GDW383、Q/GDW393、Q/GDW394、Q/GDW441、Q/GDW1396、Q/GDW1914中确立的术语和定义适用于本规范。4符号、代号和缩略语下列符号、代号和缩略语适用于本规范。CIDConfiguredIEDDescription（IED实例配置文件）GOOSEGenericObjectOrientedSubstationEvent（面向通用对象的变电站事件）IEDIntelligentElectronicDevice（智能电子设备）ICDIEDCapabilityDescription（IED...
