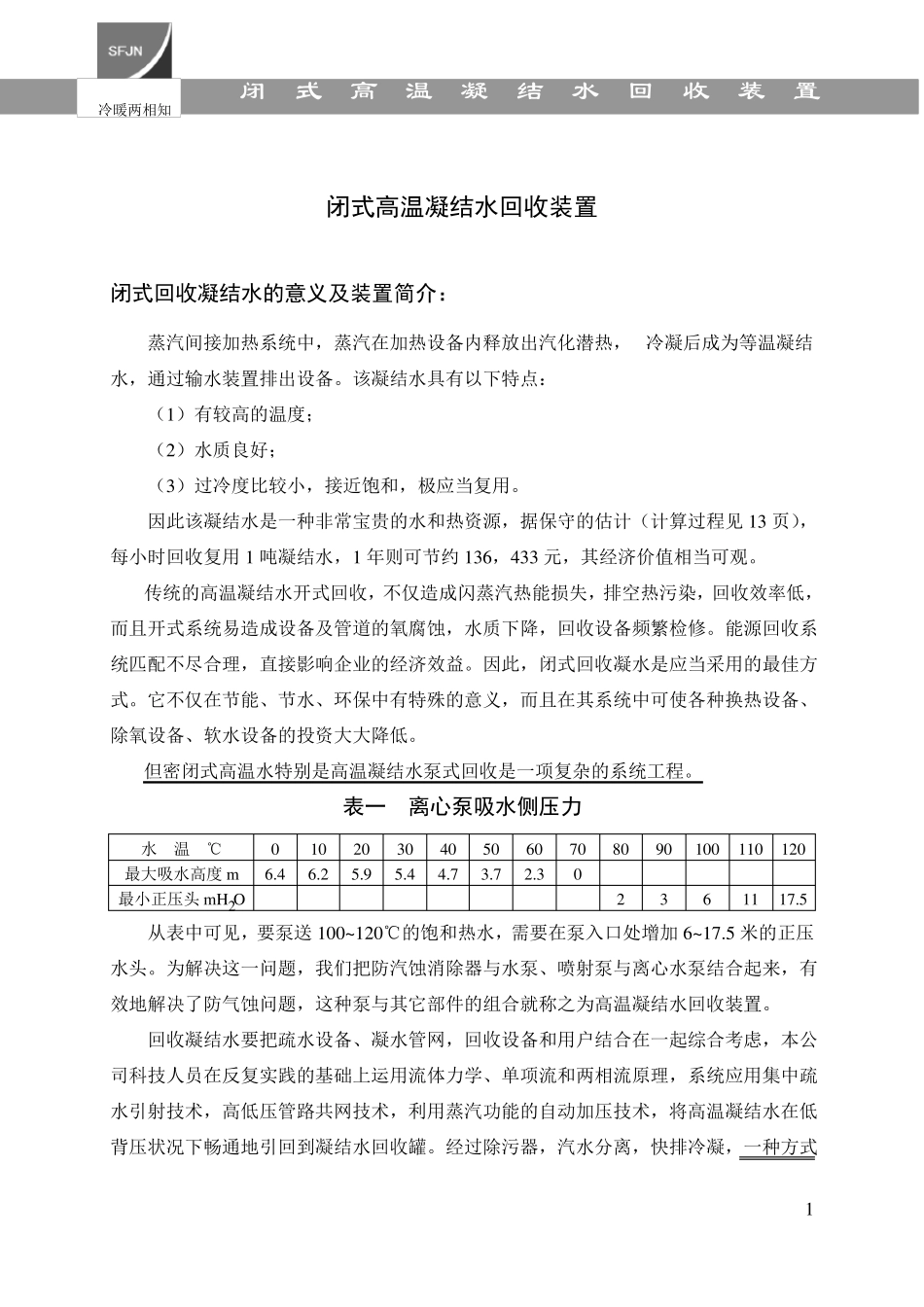

冷暖两相知闭式高温凝结水回收装置闭式高温凝结水回收装置闭式回收凝结水的意义及装置简介：蒸汽间接加热系统中，蒸汽在加热设备内释放出汽化潜热，冷凝后成为等温凝结水，通过输水装置排出设备。该凝结水具有以下特点：（1）有较高的温度；（2）水质良好；（3）过冷度比较小，接近饱和，极应当复用。因此该凝结水是一种非常宝贵的水和热资源，据保守的估计（计算过程见13页），每小时回收复用1吨凝结水，1年则可节约136，433元，其经济价值相当可观。传统的高温凝结水开式回收，不仅造成闪蒸汽热能损失，排空热污染，回收效率低，而且开式系统易造成设备及管道的氧腐蚀，水质下降，回收设备频繁检修。能源回收系统匹配不尽合理，直接影响企业的经济效益。因此，闭式回收凝水是应当采用的最佳方式。它不仅在节能、节水、环保中有特殊的意义，而且在其系统中可使各种换热设备、除氧设备、软水设备的投资大大降低。但密闭式高温水特别是高温凝结水泵式回收是一项复杂的系统工程。表一离心泵吸水侧压力水温℃最大吸水高度m最小正压头mH2O06.4106.2205.9305.4404.7503.7602.370080290310011012061117.5从表中可见，要泵送100~120℃的饱和热水，需要在泵入口处增加6~17.5米的正压水头。为解决这一问题，我们把防汽蚀消除器与水泵、喷射泵与离心水泵结合起来，有效地解决了防气蚀问题，这种泵与其它部件的组合就称之为高温凝结水回收装置。回收凝结水要把疏水设备、凝水管网，回收设备和用户结合在一起综合考虑，本公司科技人员在反复实践的基础上运用流体力学、单项流和两相流原理，系统应用集中疏水引射技术，高低压管路共网技术，利用蒸汽功能的自动加压技术，将高温凝结水在低背压状况下畅通地引回到凝结水回收罐。经过除污器，汽水分离，快排冷凝，一种方式1冷暖两相知闭式高温凝结水回收装置为水泵入口加装增压汽蚀消除器，另一种方式为加装水水喷射器，结合灵活的液位自调装置，乏汽抽吸装置，研制设计了一种汽压式回收，两种泵式回收新型的密闭式高温水回收装置，完全有效地保证高温凝结水密闭稳定地得以回收，也保证凝结水回收罐内的压力低于外网压力。汽蚀消除器及水水喷射泵以及管道的最优化设计改变了水泵汽蚀条件，保证在整个密闭运行的系统中高温水泵不会发生汽蚀。密闭式高温水回收装置运行设置方式有间歇式和连续式两种。两种控制方式设有手动及自动，故障报警，双泵切换等无人值守功能。密闭式高温水回收装置是理想的可靠的节能设备，节能量可达15-30％。本公司产品早已在北京市金巢装饰材料公司、阳泉商业大厦、金海岸有限公司、山西惠丰机械厂、山西双人药业、山西大学、太原挂面厂、太原方便面厂、高氏劳瑞化学油墨有限公司、大唐第二热电厂等厂家使用，欢迎参观指导。适用范围：LNBH型密闭式高温水回收装置是我公司研制的新一代高温凝结水回收设备，是原国际R108开式水箱和T906凝结水箱的最新替代产品。它广泛应用于化工、石油、电力、轻工、食品、纺织、橡胶、冶金、建材、机械等工业部门和饭店、医院、商场、物业等单位的蒸汽锅炉凝结水回收系统。也可适用于民用蒸汽采暖和中央空调溴化锂制冷系统。一、闭式高温凝结水泵式回收装置（LNBH）（一）设备概述及工作原理高温冷凝水泵式回收装置通过在闭式罐体内的导流分相装置、调压装置、汽蚀消除装置、射水抽汽装置，实现了高温凝结水将高能二次气完全吸收，在此基础上，再采用自动控制的高温凝结水泵将凝结水及时输出罐体并加以回收，使能量浪费降低到最低，又尽量减小了罐体的体积。（二）特点①导流分相、消除汽蚀装置均在罐体内，整体性强；②节能节水又无二次闪蒸汽及疏水漏汽外泄，使蒸汽冷凝水所包含的热能、水量充分回收；2冷暖两相知闭式高温凝结水回收装置（三）LNBH型密闭式高温水回收装置立面图闪蒸汽口闪蒸汽口标牌射水抽气装置液位计液位计耐高温水泵③通过调压装置和气蚀消除装置解决了水泵的气蚀问题。④水泵自动控制，自动切换运行，内部压力自动调节。（四）型号规格LNBH——凝结水温度℃凝结水收排量t/h闭式高温凝结水泵式回收装置代号（五）高温水回收装置流程图1.蒸汽锅炉2.用热设备1.蒸汽锅炉...
