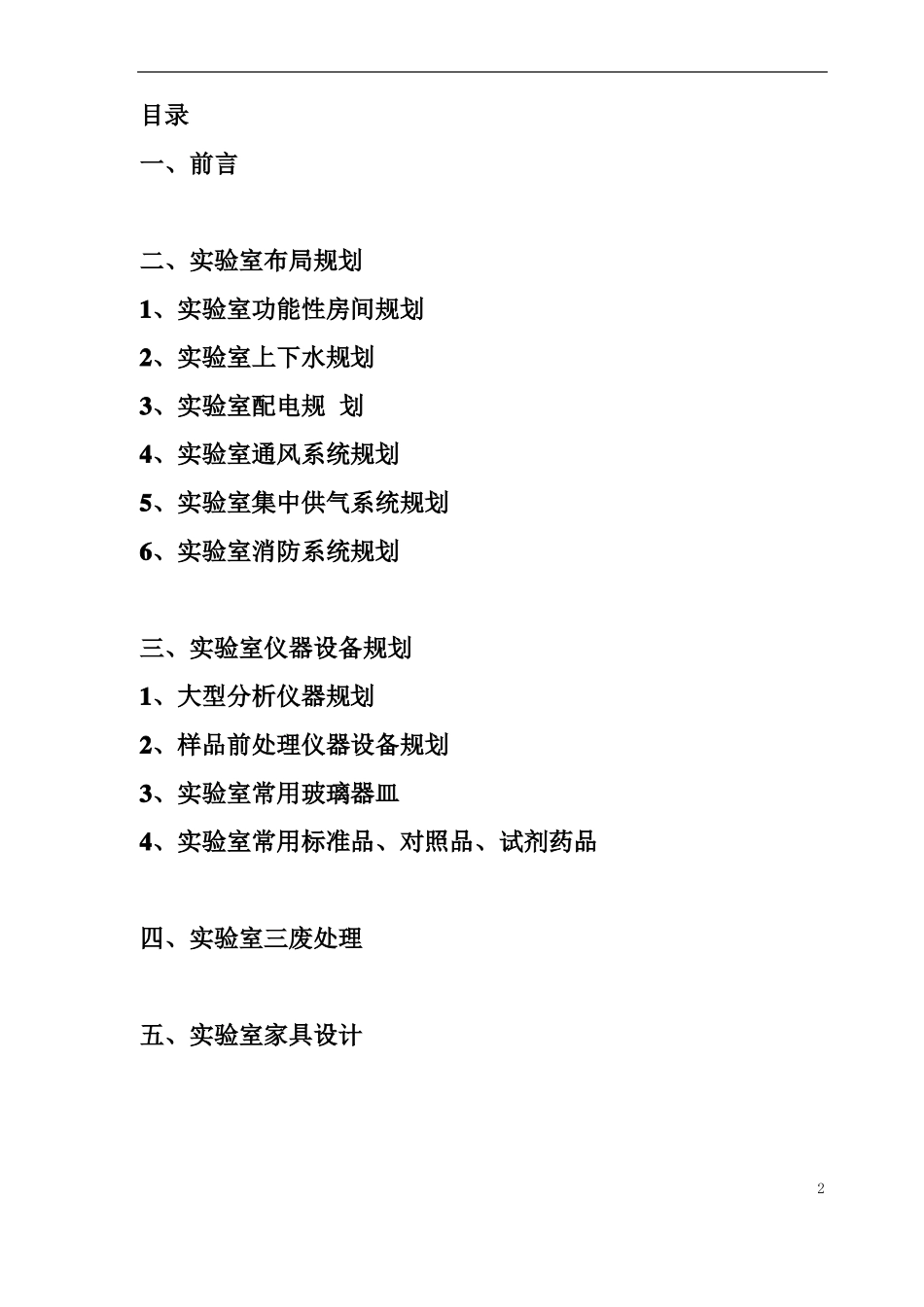

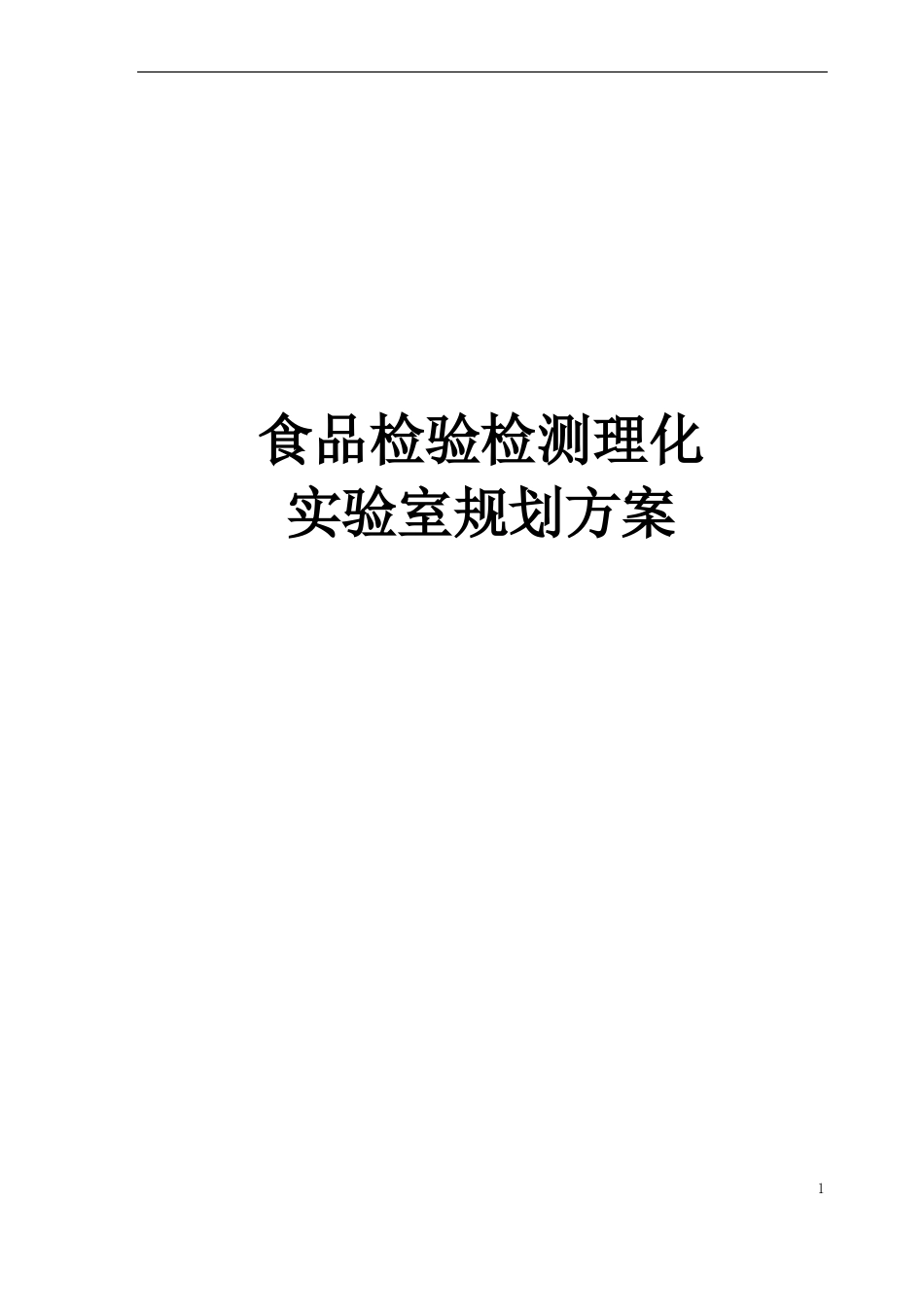

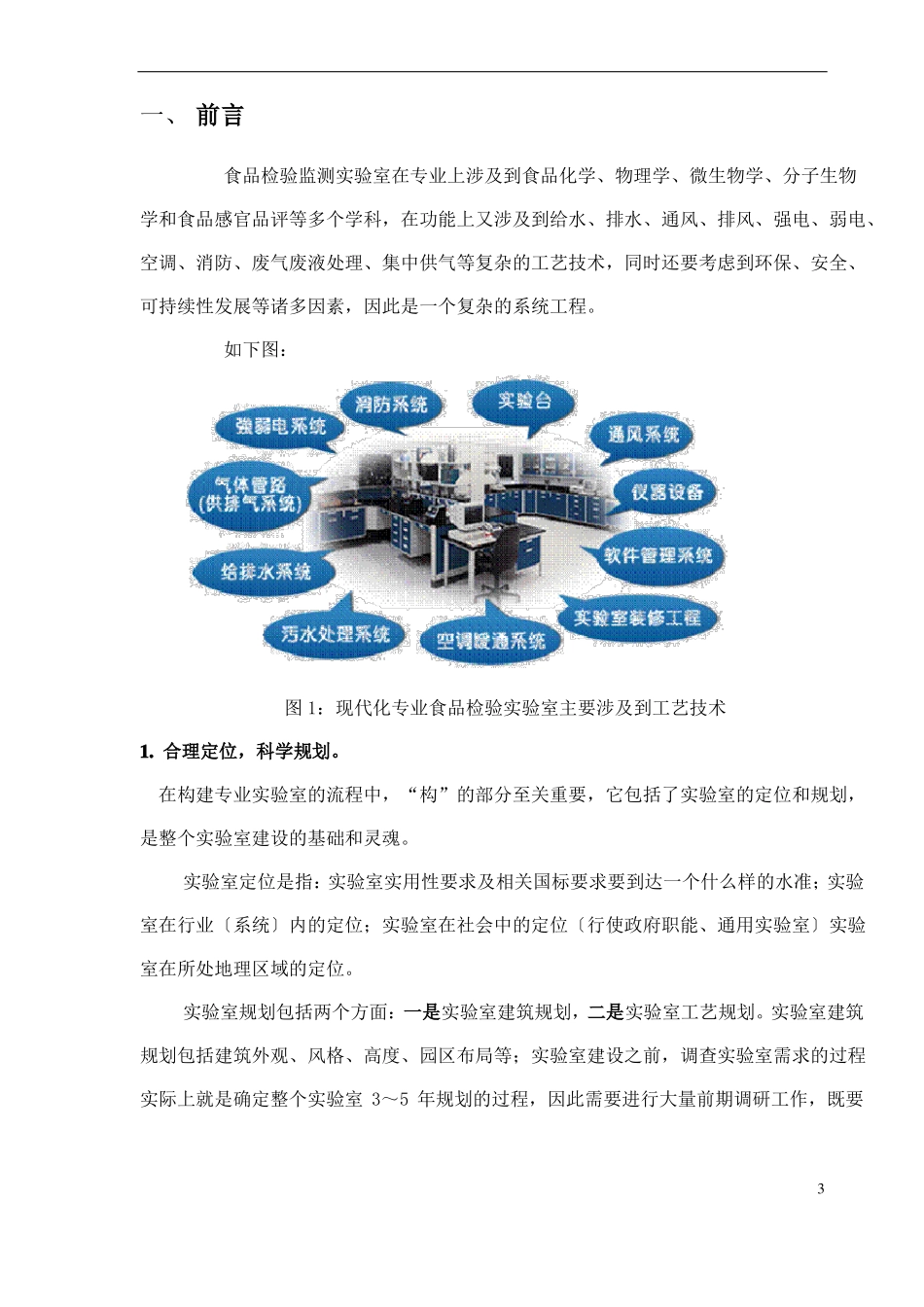

食品检验检测理化实验室规划方案1目录一、前言二、实验室布局规划1、实验室功能性房间规划2、实验室上下水规划3、实验室配电规划4、实验室通风系统规划5、实验室集中供气系统规划6、实验室消防系统规划三、实验室仪器设备规划1、大型分析仪器规划2、样品前处理仪器设备规划3、实验室常用玻璃器皿4、实验室常用标准品、对照品、试剂药品四、实验室三废处理五、实验室家具设计2一、前言食品检验监测实验室在专业上涉及到食品化学、物理学、微生物学、分子生物学和食品感官品评等多个学科，在功能上又涉及到给水、排水、通风、排风、强电、弱电、空调、消防、废气废液处理、集中供气等复杂的工艺技术，同时还要考虑到环保、安全、可持续性发展等诸多因素，因此是一个复杂的系统工程。如下图：图1：现代化专业食品检验实验室主要涉及到工艺技术1.合理定位，科学规划。在构建专业实验室的流程中，“构”的部分至关重要，它包括了实验室的定位和规划，是整个实验室建设的基础和灵魂。实验室定位是指：实验室实用性要求及相关国标要求要到达一个什么样的水准；实验室在行业〔系统〕内的定位；实验室在社会中的定位〔行使政府职能、通用实验室〕实验室在所处地理区域的定位。实验室规划包括两个方面：一是实验室建筑规划，二是实验室工艺规划。实验室建筑规划包括建筑外观、风格、高度、园区布局等；实验室建设之前，调查实验室需求的过程实际上就是确定整个实验室3～5年规划的过程，因此需要进行大量前期调研工作，既要3明晰自身的需求和未来的发展方向又要广泛地考察相关单位已建成的实验室，学习其经验和教训。图2：实验室建设流程此外，还应该从理念上充分认识到专业实验室建设是一个复杂的系统工程，是对工作环境的构建以及环境造就出的工作方式，而不是仪器和家具的简单组合。2.实验室设计应先于土建设计。“构”应先于“建”，只有“构”清楚了，才可以开始“建”。就是用专业的手段将抽象构思进行具体实现的过程，包括实验室设计、安装、调试、维护和升级等。目前，由于我国对实验室的建设没有相关的建筑标准，因此很多实验室在土建设计阶段，没有充分考虑到实验室对建筑的特殊要求。正确的实验室建设流程是首先进行实验室的工艺设计，然后在满足实验室工艺要求的前提下，进行实验室的土建设计。这就要求建设单位咨询专业的实验设计方，在项目的土建设计阶段，就及时介入。比较典型的土建设计问题包括：1〕未设计风井，或者风井的位置、大小、数量不能满足要求；2〕未考虑气瓶室，仅按消防用气瓶室设计；3〕未对实验室进行整体的平面规划，分区过于简单或不合理；4〕未考虑仪器的使用情况；5〕未考虑特殊房间功能，如恒温恒湿室等；6〕净层高过低，影响管线布局，装修后空间低矮。4二、实验室布局规划1、实验室功能性房间规划依据仪器配置及实验室房间功能划分，需要如下独立实验室及使用面积基本要求：理化室〔综合实验室〕理化实验室分：无机理化室、有机理化室占用面积不小于〔30㎡〕/间通风橱最好〔1800mm*850mm*2350mm〕2台/间；不低于〔1500mm*850mm*2350mm〕尺寸的设有中央台、边台、独立于生活用水的上下水管道，利于废水收集处理；设有独立的排风管道〔外排连接〕理化分析室分有色谱室：气相色谱室、气质联用仪室；可联用，以单台计算面积不小于10㎡以单台计算〕液相色谱室、液质联用仪室；可联用，面积不小于20㎡/间〔以单台计算〕标准化的至少需要3台液相色谱仪，两台共用一个实验室，至少2个房间离子色谱室；可以与液相室联用；单独实验室房间建议：15㎡以上光谱室：〔建议配置独立三相380V电源〕原子吸收室：独立排风〔外排〕通道，上下水原子荧光室：独立排风〔外排〕通道原吸与原子荧光室可联用条件好的可配备ICP-MS室单独实验室房间建议：15㎡以上样品前处理室需要通风橱不低于〔1500mm*850mm*2350mm〕尺寸的1台工作台条件允许的情况下，有机、无机前处理可分开，设有独立的排风管道〔外排连接〕建议：15㎡以上高温室需要动力电源三相380V、高温台5建议：15㎡以上洗消纯水制备室独立上下水，下水分生活用水〔例如洗墩布、打扫卫生取水〕、实验室洗涤废水〔需要收集...
