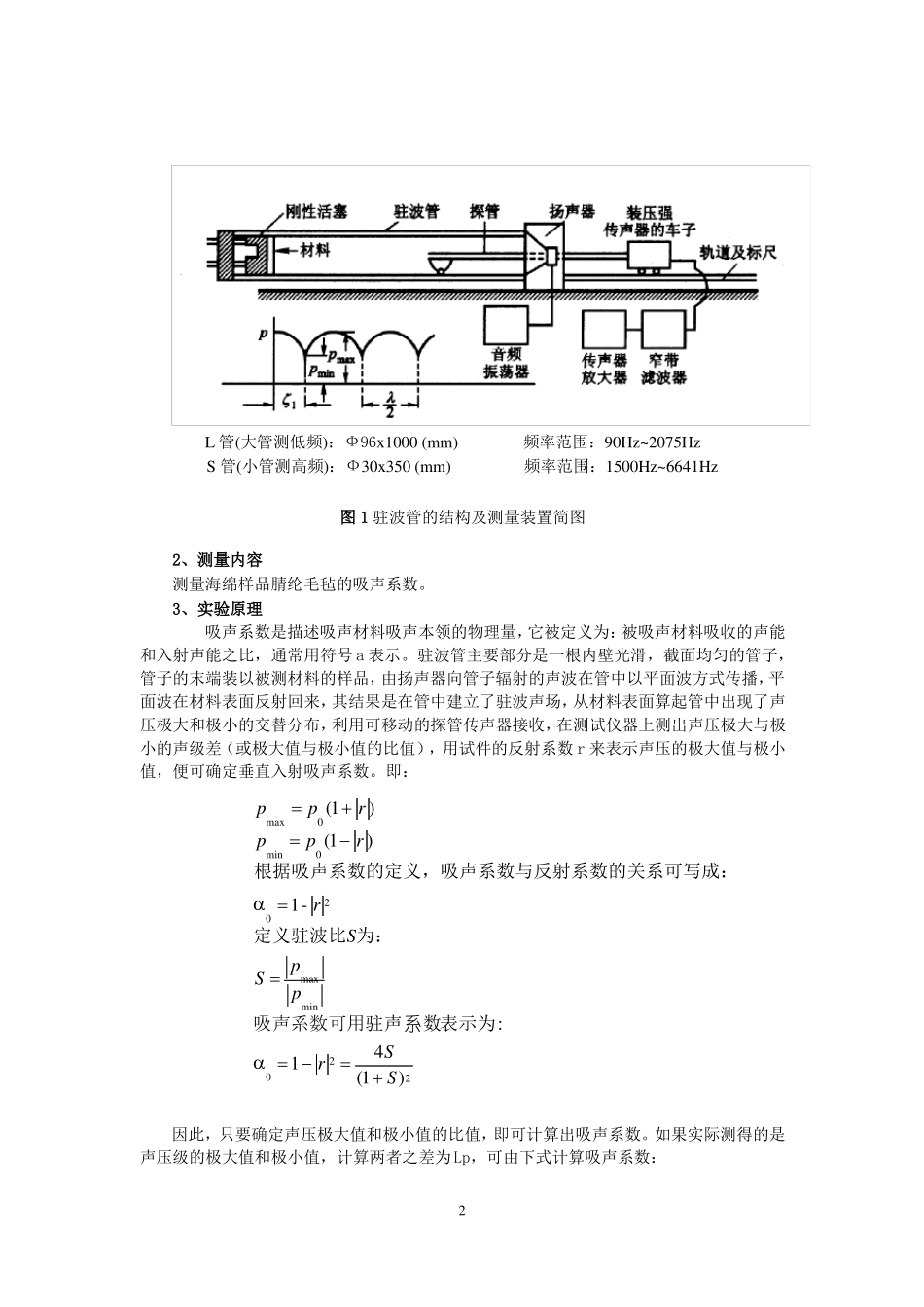

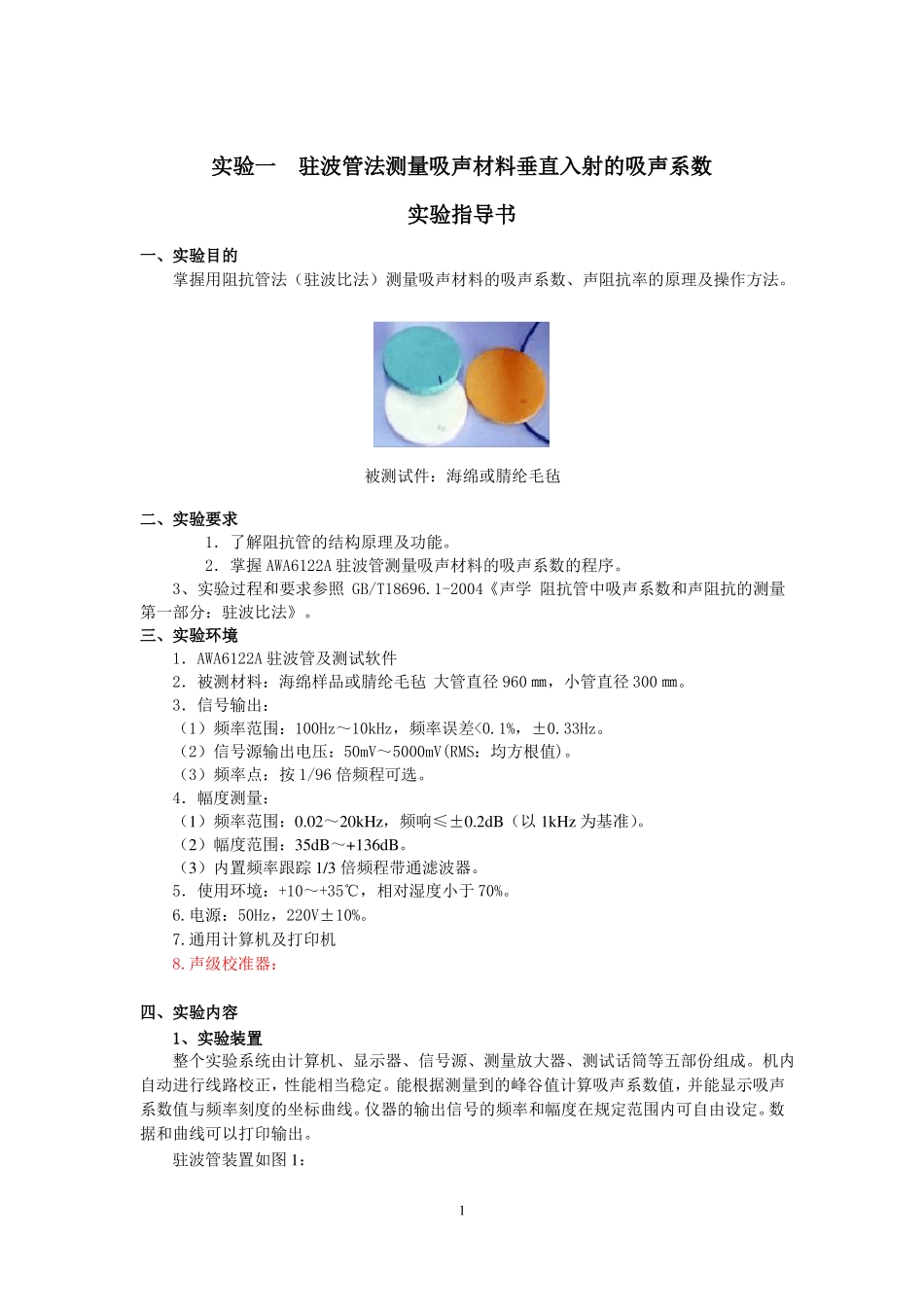

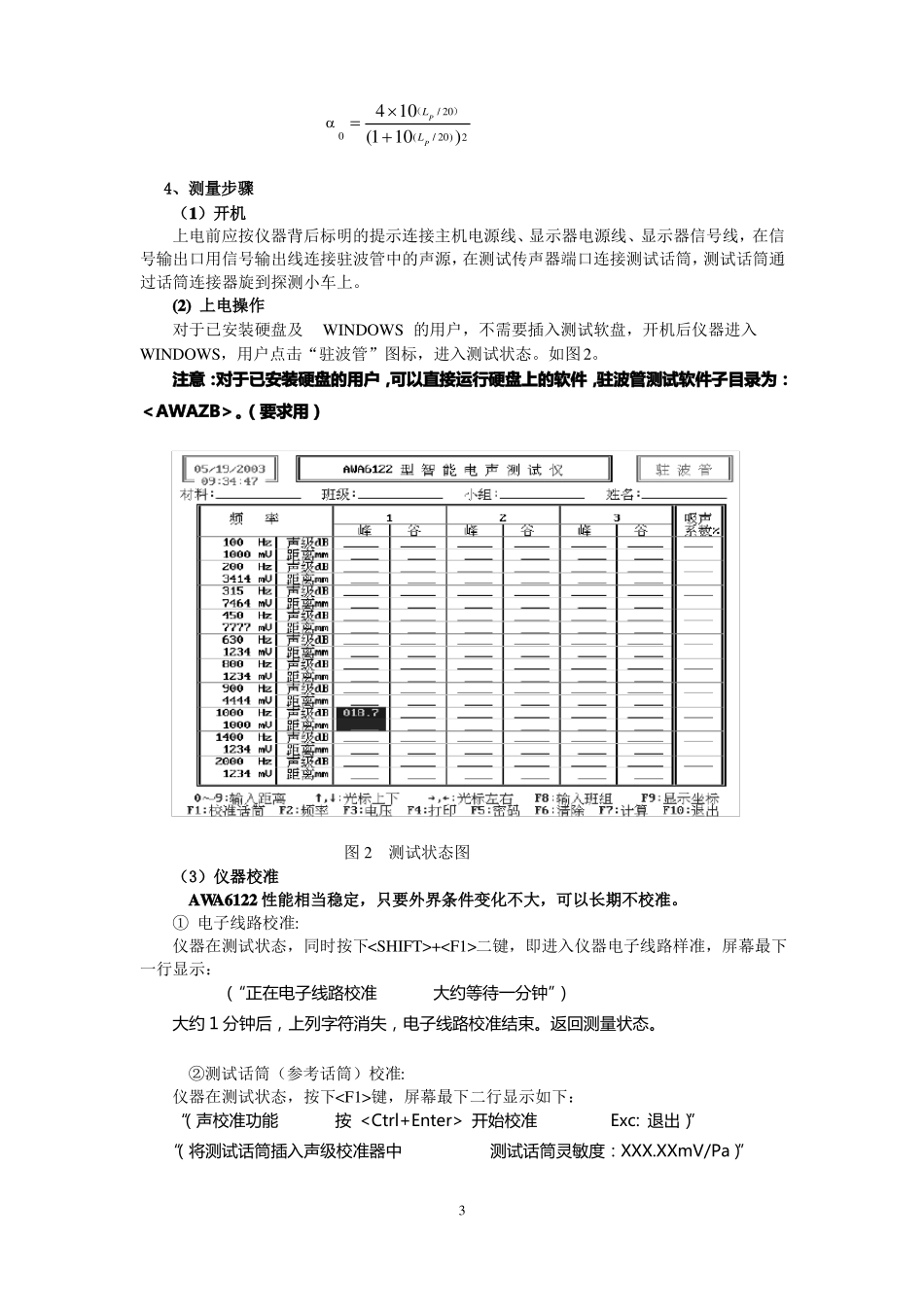

实验一驻波管法测量吸声材料垂直入射的吸声系数实验指导书一、实验目的掌握用阻抗管法（驻波比法）测量吸声材料的吸声系数、声阻抗率的原理及操作方法。被测试件：海绵或腈纶毛毡二、实验要求1．了解阻抗管的结构原理及功能。2．掌握AWA6122A驻波管测量吸声材料的吸声系数的程序。3、实验过程和要求参照GB/T18696.1-2004《声学阻抗管中吸声系数和声阻抗的测量第一部分：驻波比法》。三、实验环境1．AWA6122A驻波管及测试软件2．被测材料：海绵样品或腈纶毛毡大管直径960㎜，小管直径300㎜。3．信号输出：（1）频率范围：100Hz～10kHz，频率误差<0.1%，±0.33Hz。（2）信号源输出电压：50mV～5000mV(RMS：均方根值)。（3）频率点：按1/96倍频程可选。4．幅度测量：（1）频率范围：0.02～20kHz，频响≤±0.2dB（以1kHz为基准）。（2）幅度范围：35dB～+136dB。（3）内置频率跟踪1/3倍频程带通滤波器。5．使用环境：+10～+35℃，相对湿度小于70%。6.电源：50Hz，220V±10%。7.通用计算机及打印机8.声级校准器：四、实验内容1、实验装置整个实验系统由计算机、显示器、信号源、测量放大器、测试话筒等五部份组成。机内自动进行线路校正，性能相当稳定。能根据测量到的峰谷值计算吸声系数值，并能显示吸声系数值与频率刻度的坐标曲线。仪器的输出信号的频率和幅度在规定范围内可自由设定。数据和曲线可以打印输出。驻波管装置如图1：1L管(大管测低频)：Ф96x1000(mm)频率范围：90Hz~2075HzS管(小管测高频)：Ф30x350(mm)频率范围：1500Hz~6641Hz图1驻波管的结构及测量装置简图2、测量内容测量海绵样品腈纶毛毡的吸声系数。3、实验原理吸声系数是描述吸声材料吸声本领的物理量，它被定义为：被吸声材料吸收的声能和入射声能之比，通常用符号a表示。驻波管主要部分是一根内壁光滑，截面均匀的管子，管子的末端装以被测材料的样品，由扬声器向管子辐射的声波在管中以平面波方式传播，平面波在材料表面反射回来，其结果是在管中建立了驻波声场，从材料表面算起管中出现了声压极大和极小的交替分布，利用可移动的探管传声器接收，在测试仪器上测出声压极大与极小的声级差（或极大值与极小值的比值），用试件的反射系数r来表示声压的极大值与极小值，便可确定垂直入射吸声系数。即：pmaxp0(1r)pminp0(1r)根据吸声系数的定义，吸声系数与反射系数的关系可写成：01-rpmaxpmin2定义驻波比S为：S吸声系数可用驻声系数表示为：4S201r(1S)2因此，只要确定声压极大值和极小值的比值，即可计算出吸声系数。如果实际测得的是声压级的极大值和极小值，计算两者之差为Lp，可由下式计算吸声系数：2（LP/20）4100(LP/20)2(110)4、测量步骤（1）开机上电前应按仪器背后标明的提示连接主机电源线、显示器电源线、显示器信号线，在信号输出口用信号输出线连接驻波管中的声源，在测试传声器端口连接测试话筒，测试话筒通过话筒连接器旋到探测小车上。(2)上电操作对于已安装硬盘及WINDOWS的用户，不需要插入测试软盘，开机后仪器进入WINDOWS，用户点击“驻波管”图标，进入测试状态。如图2。注意：对于已安装硬盘的用户，可以直接运行硬盘上的软件，驻波管测试软件子目录为：＜AWAZB＞。（要求用）图2测试状态图（3）仪器校准AWA6122性能相当稳定，只要外界条件变化不大，可以长期不校准。①电子线路校准:仪器在测试状态，同时按下+二键，即进入仪器电子线路样准，屏幕最下一行显示：（“正在电子线路校准大约等待一分钟”）大约1分钟后，上列字符消失，电子线路校准结束。返回测量状态。②测试话筒（参考话筒）校准:仪器在测试状态，按下键，屏幕最下二行显示如下：“（声校准功能按开始校准Exc:退出）”“（将测试话筒插入声级校准器中测试话筒灵敏度：XXX.XXmV/Pa）”3所示的XXX.XXmV/Pa表示上一次校准的值，若需要校准，用户应先将传声器插入声级校准器，按下声级校准器电源开关，再按+键开始校准。校准结束后，显示测试话筒（参考话筒）在1Pa声压的电压值XXX.XXmV/Pa。在进行校准前或校准结束后，按键可退出本校准状态。（4...
