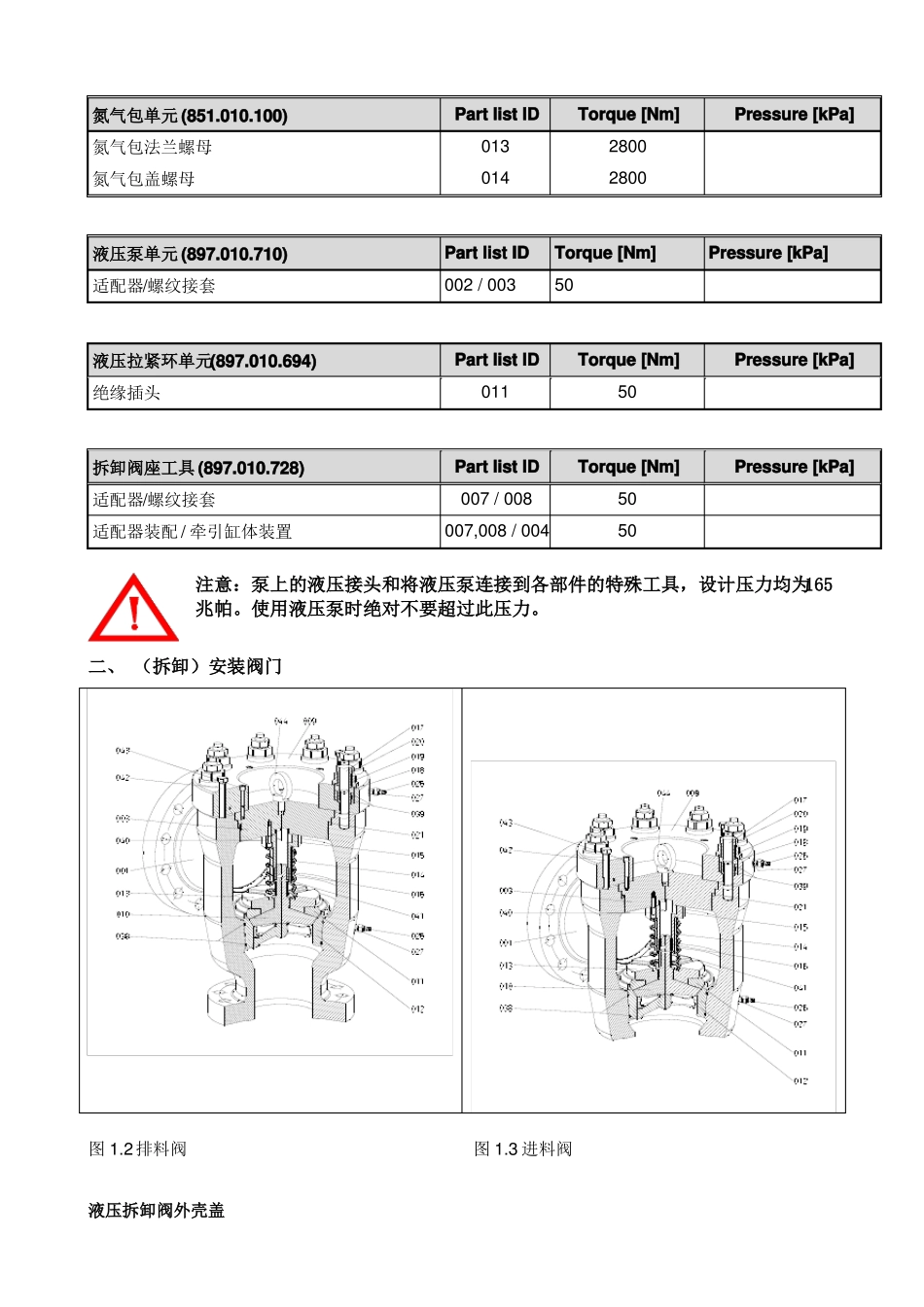

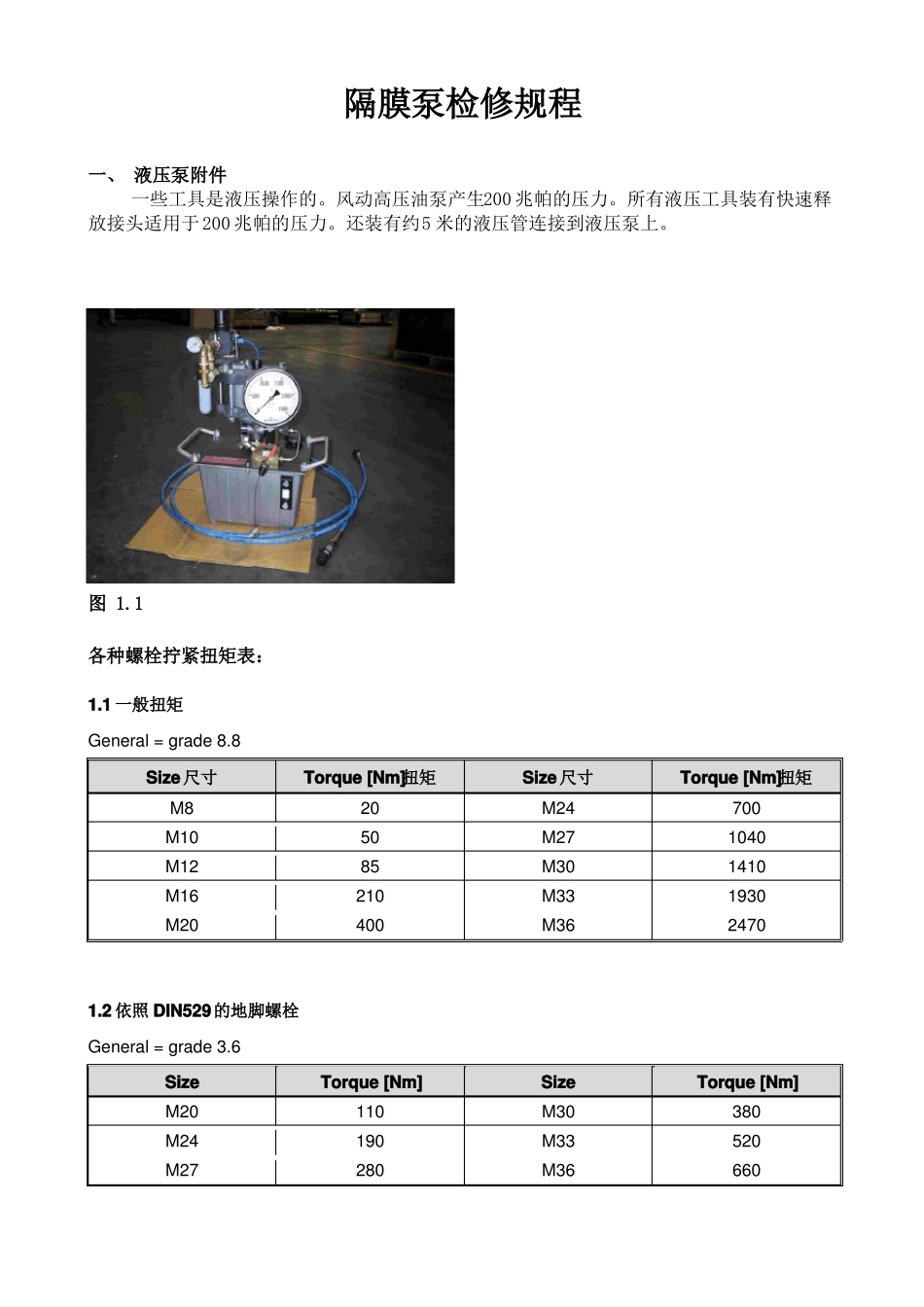

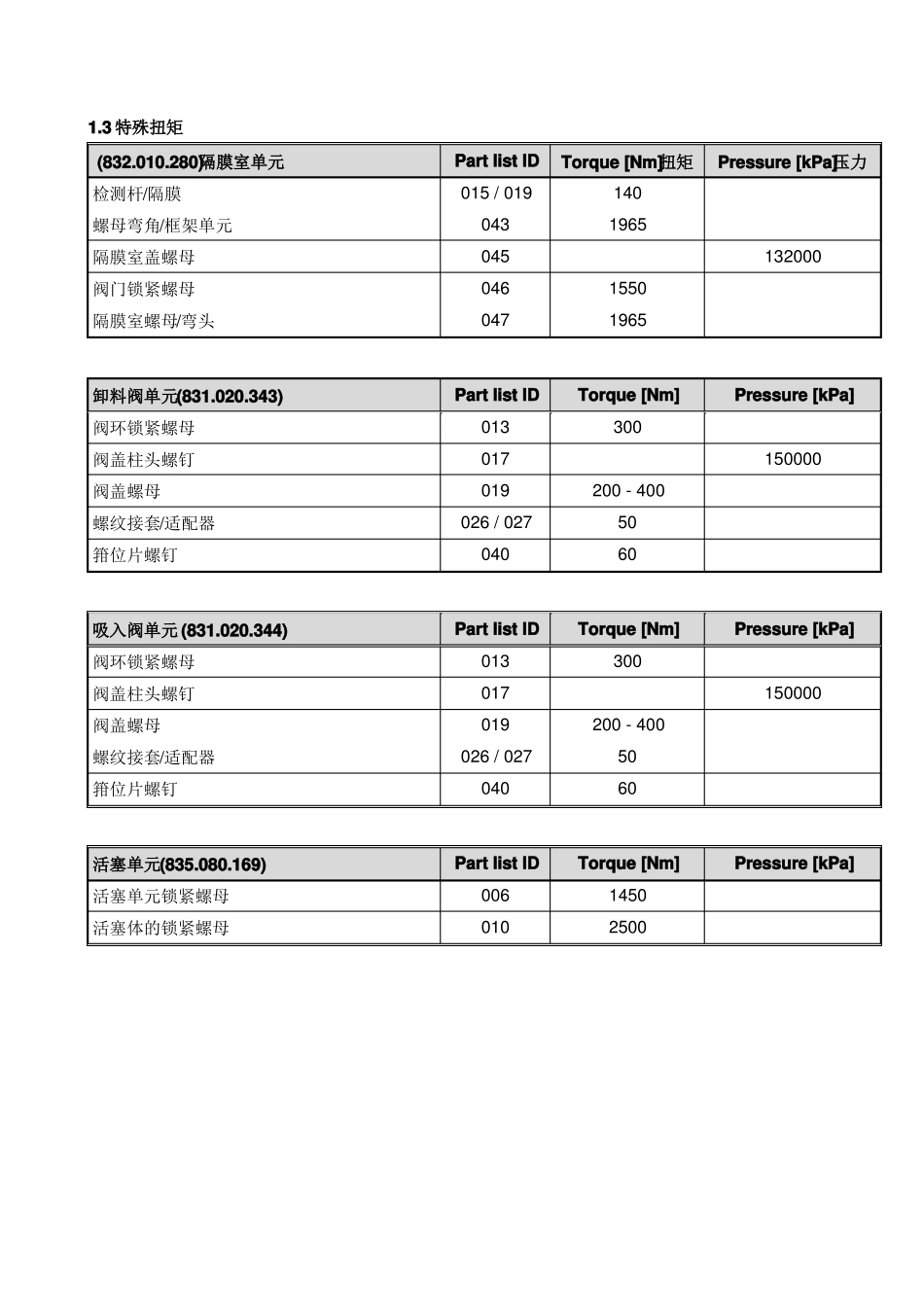

隔膜泵检修规程一、液压泵附件一些工具是液压操作的。风动高压油泵产生200兆帕的压力。所有液压工具装有快速释放接头适用于200兆帕的压力。还装有约5米的液压管连接到液压泵上。图1.1各种螺栓拧紧扭矩表：1.1一般扭矩General=grade8.8Size尺寸M8M10M12M16M20Torque[Nm]扭矩205085210400Size尺寸M24M27M30M33M36Torque[Nm]扭矩70010401410193024701.2依照DIN529的地脚螺栓General=grade3.6SizeM20M24M27Torque[Nm]110190280SizeM30M33M36Torque[Nm]3805206601.3特殊扭矩(832.010.280)隔膜室单元检测杆/隔膜螺母弯角/框架单元隔膜室盖螺母阀门锁紧螺母隔膜室螺母/弯头PartlistID015/019043045046047Torque[Nm]扭矩140196515501965Pressure[kPa]压力132000卸料阀单元(831.020.343)阀环锁紧螺母阀盖柱头螺钉阀盖螺母螺纹接套/适配器箝位片螺钉PartlistID013017019026/027040Torque[Nm]300200-4005060Pressure[kPa]150000吸入阀单元(831.020.344)阀环锁紧螺母阀盖柱头螺钉阀盖螺母螺纹接套/适配器箝位片螺钉PartlistID013017019026/027040Torque[Nm]300200-4005060Pressure[kPa]150000活塞单元(835.080.169)活塞单元锁紧螺母活塞体的锁紧螺母PartlistID006010Torque[Nm]14502500Pressure[kPa]氮气包单元(851.010.100)氮气包法兰螺母氮气包盖螺母PartlistID013014Torque[Nm]28002800Pressure[kPa]液压泵单元(897.010.710)适配器/螺纹接套PartlistID002/003Torque[Nm]50Pressure[kPa]液压拉紧环单元(897.010.694)绝缘插头PartlistID011Torque[Nm]50Pressure[kPa]拆卸阀座工具(897.010.728)适配器/螺纹接套适配器装配/牵引缸体装置PartlistID007/008007,008/004Torque[Nm]5050Pressure[kPa]注意：泵上的液压接头和将液压泵连接到各部件的特殊工具，设计压力均为165兆帕。使用液压泵时绝对不要超过此压力。二、（拆卸）安装阀门图1.2排料阀液压拆卸阀外壳盖图1.3进料阀拆卸步骤：1．从阀外壳盖上的喷嘴（026）去掉保护罩，连液压软管。2．将软管连接到液压泵，打压压力参见第三章。3．松开外面的螺栓（019）（约200Nm）。4．慢慢释放液压装置的排放阀的油压。5．拧开所有的螺母。6．用提升装置卸开包括阀盖（003）和夹块（015）的涨环。如需要，使用顶起螺栓（042）。安装步骤：1．2．3．4．5．6．7．8．9．10．11．12．13．清理所有部件边缘并涂抹润滑把新的密封环（021）安装到阀盖上把顶起螺栓（042）放回用提升装置把带夹块的阀盖放入阀室（001）安装涨环（009）把内侧螺母020尽可能的旋入外测螺母019内。把活塞018顶部和涨环的顶部对齐，活塞不要太紧。安装内侧螺母直到阀盖和阀室之间金属对金属接触。把液压泵连接到压力嘴上。安装第三章的步骤加压。将外部螺母向下旋，按照常用螺栓扭距表的力矩要求拧紧螺母12．从液压装置的疏水阀慢慢释放油压，并从接头上拆下如软管。13．在接头（026）上重新组装保护套三、锥阀的安装1．为了确保橡胶阀盘（011）均匀高出锥阀，锥阀（010）、阀盘（011）以及螺母（013）必须清洁、干燥且无任何润滑剂。2．将阀盘（011）放在锥阀（010）上。3．用少量或者（非矿物基油）或者软性肥皂，涂于要和阀盘（011）接触的阀门螺母（013）表面。4．阀盘的接触面和锥阀上不允许有滑脂。5．用阀门螺母扳手拧紧锁紧螺母（013）；确保阀盘（011）不会和锁紧螺母（013）一起转动。6．施加第3章规定的力矩；确定阀门螺母（013）和阀盘之间达到金属和金属的接触。四、拆卸阀座可以用两种方法拆除阀座：1．用液压泵推出（最大2000巴）2．在有O形环泄漏时用阀座拔出工具抽出。用液压泵推出1．拆除阀门外壳并将全部阀门和压缩弹簧从阀门外壳取出2．这样就可以将阀门外壳恢复到盖子上。警告！！！出于安全考虑，在阀门外壳用盖子封闭时，阀座只能强行取出。3.在阀门外壳上的连接器处取下保护盖。4.将液压泵和阀门外壳上的联结器相连并加压直到从阀门（最大2000bar）外壳上将阀座取出。警告！！！为了防止阀锥受损，在拉出过程中使用木块垫在下面。去掉阀座去掉阀座有两种方法：1．用液压泵推出（最大2000巴）2．如果O形环泄漏，用阀座拔出器拔出用液压泵推出1．—去掉阀外...
