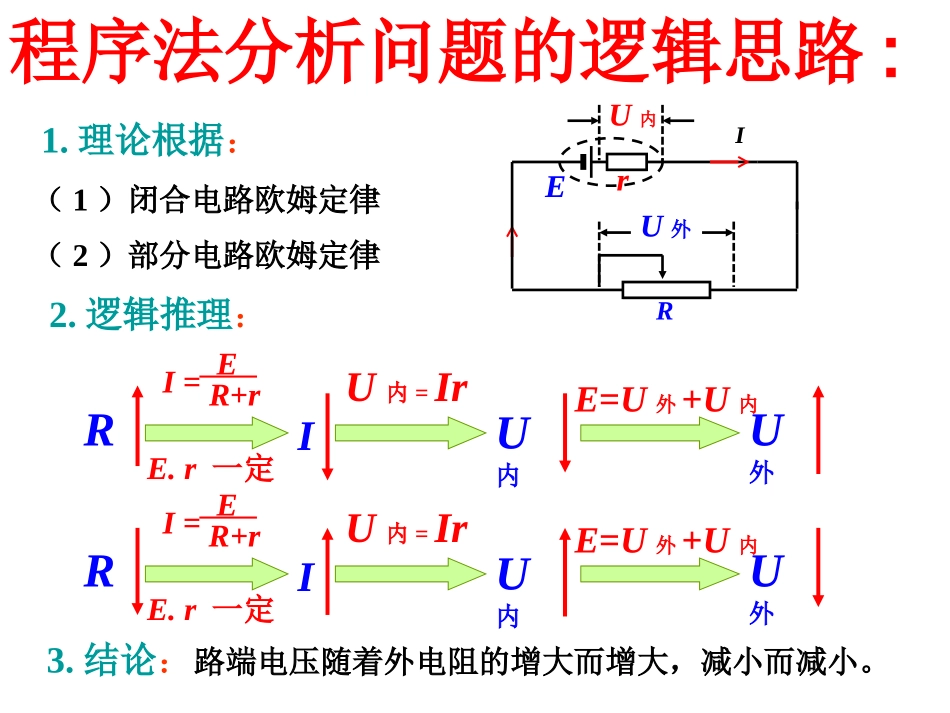

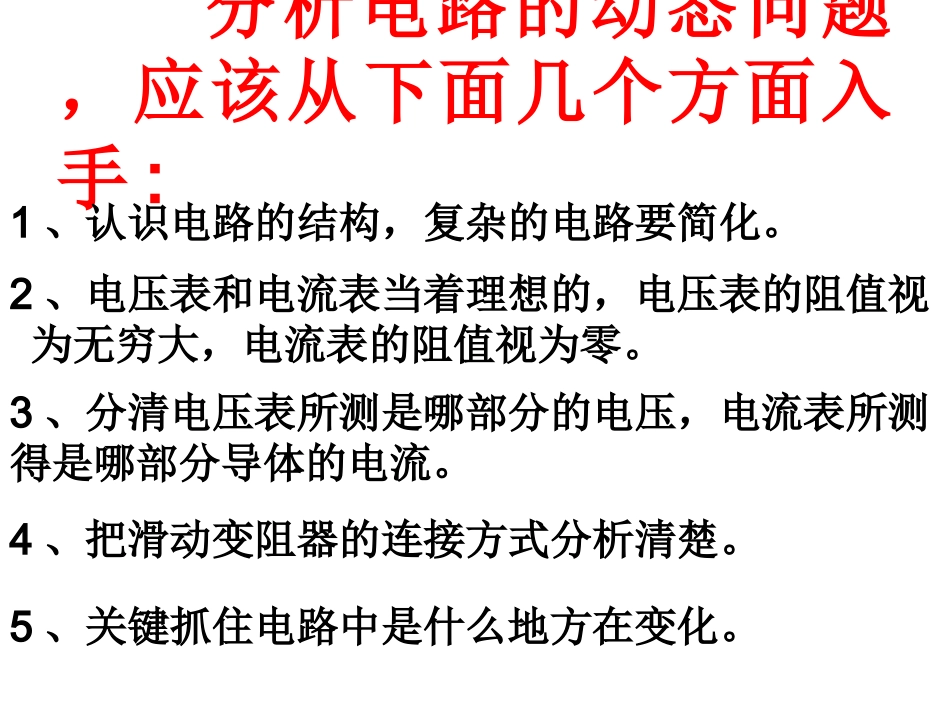

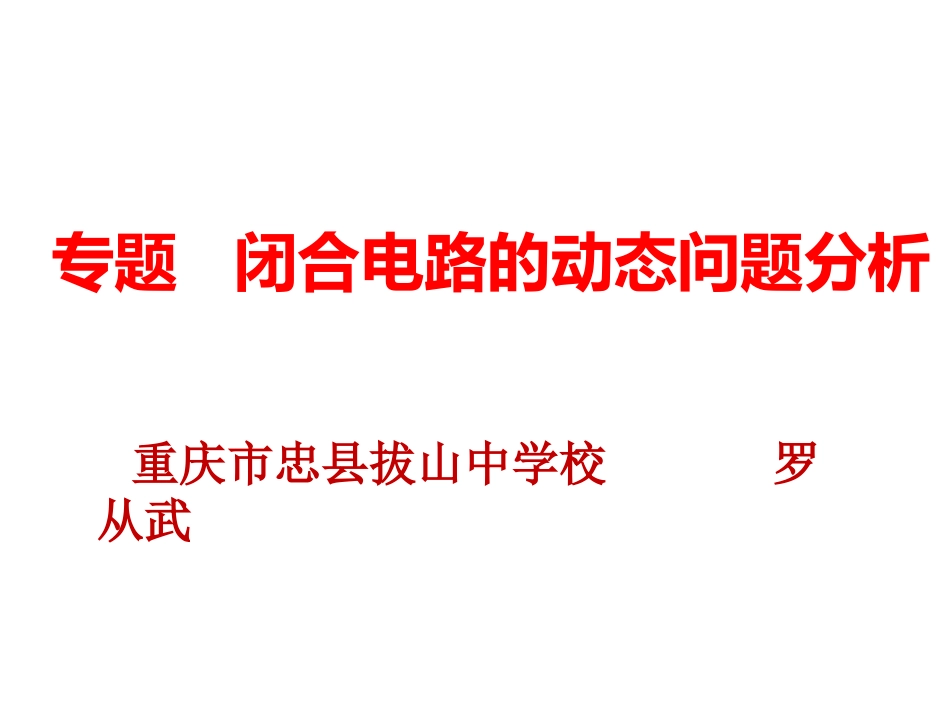

专题闭合电路的动态问题分析重庆市忠县拔山中学校罗从武分析电路的动态问题,应该从下面几个方面入手:1、认识电路的结构,复杂的电路要简化。2、电压表和电流表当着理想的,电压表的阻值视为无穷大,电流表的阻值视为零。3、分清电压表所测是哪部分的电压,电流表所测得是哪部分导体的电流。4、把滑动变阻器的连接方式分析清楚。5、关键抓住电路中是什么地方在变化。IRrU内U外ERIU内U外E.r一定I=ER+rU内=IrE=U外+U内RIU内U外E.r一定I=ER+rU内=IrE=U外+U内1.理论根据:(1)闭合电路欧姆定律(2)部分电路欧姆定律3.结论:路端电压随着外电阻的增大而增大,减小而减小。2.逻辑推理:程序法分析问题的逻辑思路:44、注意事项、注意事项((11)某一电阻的变化有以下几种常见情况)某一电阻的变化有以下几种常见情况①①电路结构不变,当某一个电阻增大时,电路的总电路结构不变,当某一个电阻增大时,电路的总电阻增大;电阻增大;②②串联的电阻个数增多时总电阻增大;并联的电阻串联的电阻个数增多时总电阻增大;并联的电阻个数增多时,总电阻减小。个数增多时,总电阻减小。((22)运用程序法从整体转到局部时,应先分析固定)运用程序法从整体转到局部时,应先分析固定支路,后分析变化支路,支路,后分析变化支路,同时注意电流和电压两条线同时注意电流和电压两条线的转换。的转换。55、滑线变阻器常见三种接法的特点、滑线变阻器常见三种接法的特点((11))限流式接法:限流式接法:RRABAB随随pbpb间的电阻增大而增大。间的电阻增大而增大。ABpb.a((22))分压式接法:分压式接法:当当PP由由aa滑滑至至bb时,电路的总电阻时,电路的总电阻RRABAB持续减持续减小;若小;若PP点反向移动,则点反向移动,则RRABAB持续持续增大。增大。apapapapapABRRRRRRRRRRR11)(212211ABabPR1R2.2maxRRAB2121minRRRRRAB((33))并联式电路。并联式电路。由于两并联支路由于两并联支路的电阻之和为定值,则两支路的并联的电阻之和为定值,则两支路的并联电阻随两支路阻值之差的增大(减电阻随两支路阻值之差的增大(减小)而减小(增大);且支路阻值相小)而减小(增大);且支路阻值相等时有最大值,相差最大时有最小值。等时有最大值,相差最大时有最小值。022004)(RRRRRRRRRRRRbabababa并R1R2R3ABabp.证明:令两支路的阻值被分为证明:令两支路的阻值被分为RRaa、、RRbb,,且且RRaa+R+Rbb=R=R00,,其中其中RR00为定值。则为定值。则40maxRRAB设设RR11>R>R22,当滑动端在,当滑动端在bb点时点时RR并最小。并最小。321231min)(RRRRRRRAB例题归类分析一、灯泡的亮暗分析例1、如图电路,闭合电键S后,a、b、c三盏灯均能发光,电源电动势E恒定且内阻r不可忽略。现将变阻器R的滑片稍向上滑动一些,三盏灯的亮度变化情况是()A、a灯变亮,b、c灯变暗B、a、c灯变亮,b灯变暗C、a、c灯变暗,b灯变亮D、a、b灯变暗,c灯变亮cbaRBB例2、如图所示电路中,电源电压恒定,当K闭合后,滑动变阻器的滑片P处于图示位置时,小灯泡L1、L2、L3、L4的亮度均相同。若将P向右滑动时,各灯泡亮度变化的情况是[]A.L1、L4变亮,L2、L3变暗;B.L2变亮,L1变暗,L3、L4亮度不变;C.L1变暗,L3、L4变度不变,L2无法判断;D.四只灯泡亮度都变暗。L1L2L3PL4KA关键:“牵一发而动全身”解题方法:分析灯泡亮暗问题,关键是分析灯泡的电流或电压,任一个增大或减小,灯泡将变亮或变暗。例1.在如图所示的电路中,E为电源电动势,r为电源内阻,R1和R3均为定值电阻,R2为滑动变阻器。当R2的滑动触点在a端时合上开关S,此时三个电表A1、A2和V的示数分别为I1、I2和U。现将R2的滑动触点向b端移动,则三个电表示数的变化情况是()A.I1增大,I2不变,U增大B.I1减小,I2增大,U减小C.I1增大,I2减小,U增大D.I1减小,I2不变,U减小BBSR1R2R3ErA1A2Vab......应用“串反并同”法则分析可直接得出结论。二、判断电表的读数增减问题““串反并同”串反并同”““并同”:是指某一电阻增大(减小)时,与它并同”:是指某一电阻增大(减小)时,与它并联或间接并联的电阻中的电流、...
