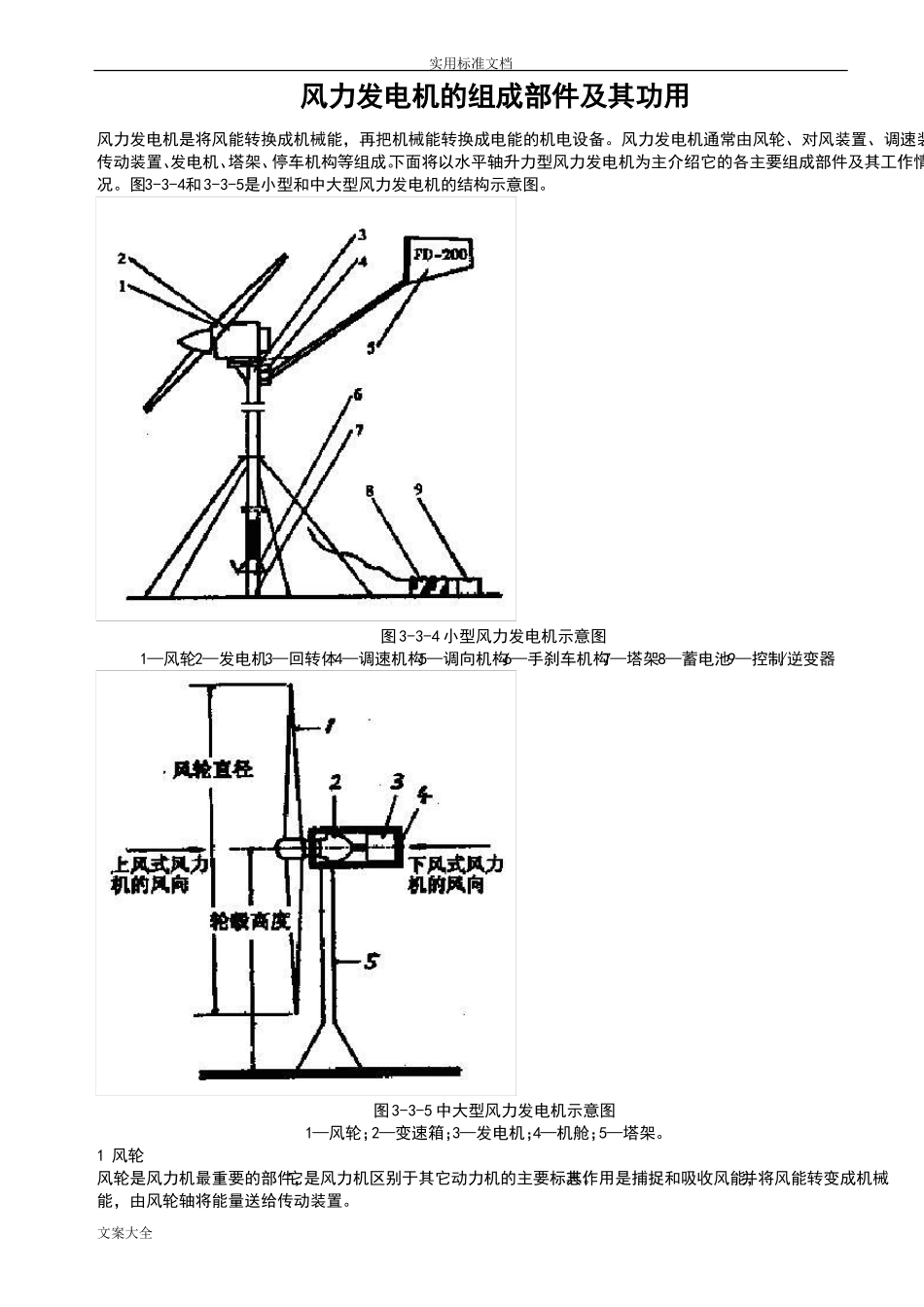

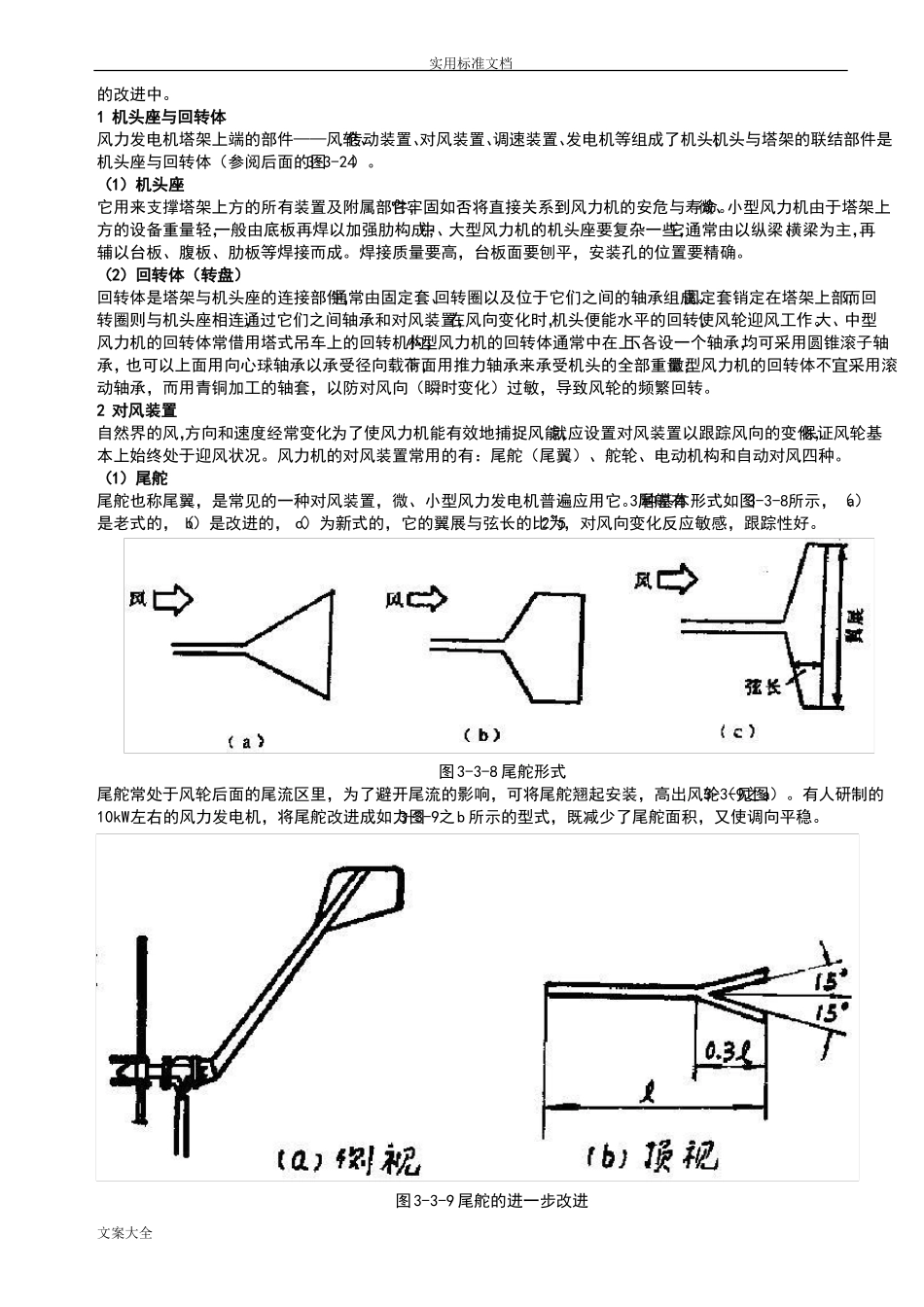

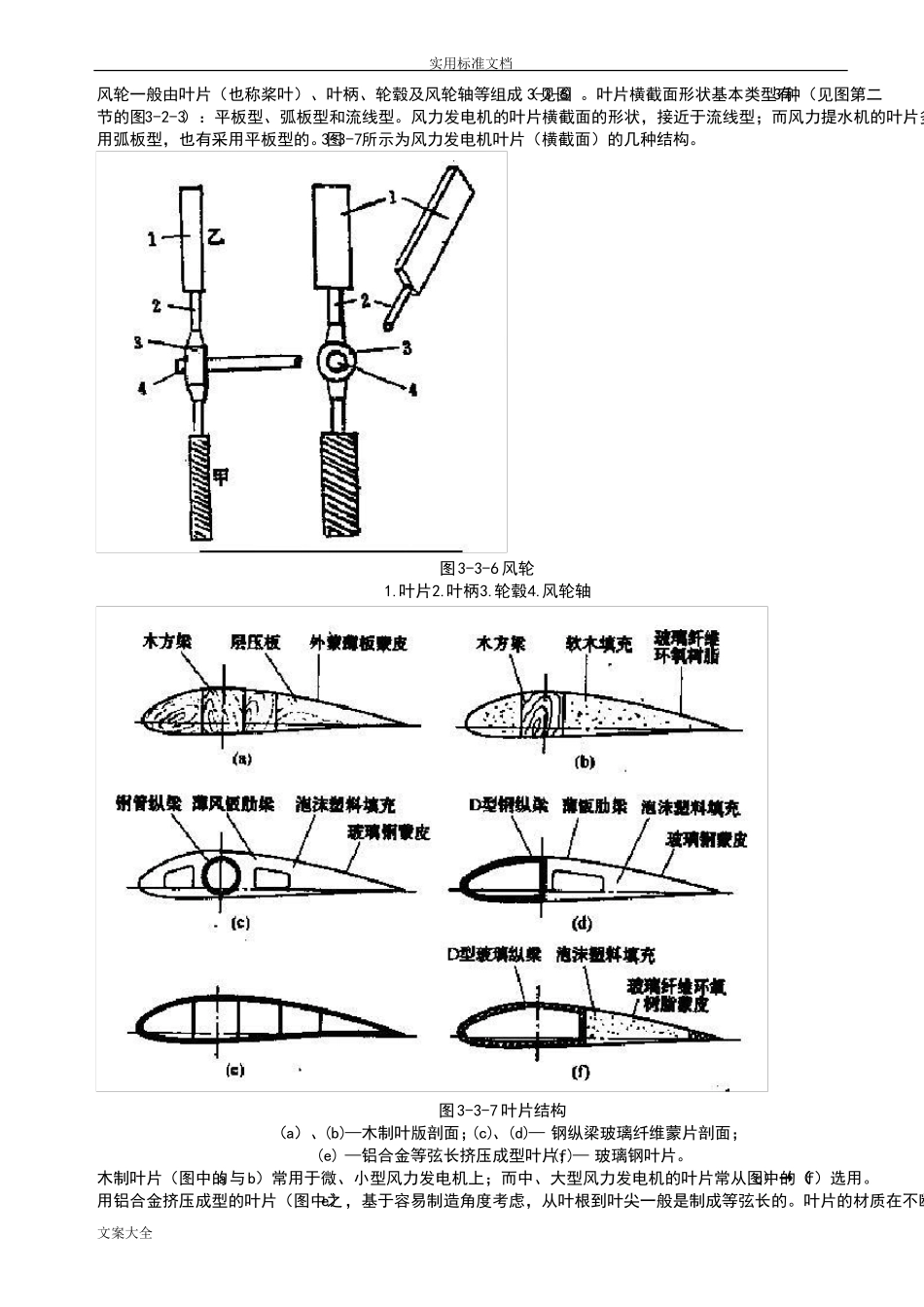

实用标准文档风力发电机的组成部件及其功用风力发电机是将风能转换成机械能，再把机械能转换成电能的机电设备。风力发电机通常由风轮、对风装置、调速装置、传动装置、发电机、塔架、停车机构等组成。下面将以水平轴升力型风力发电机为主介绍它的各主要组成部件及其工作情况。图3-3-4和3-3-5是小型和中大型风力发电机的结构示意图。图3-3-4小型风力发电机示意图1—风轮2—发电机3—回转体4—调速机构5—调向机构6—手刹车机构7—塔架8—蓄电池9—控制/逆变器图3-3-5中大型风力发电机示意图1—风轮；2—变速箱；3—发电机；4—机舱；5—塔架。1风轮风轮是风力机最重要的部件，它是风力机区别于其它动力机的主要标志。其作用是捕捉和吸收风能，并将风能转变成机械能，由风轮轴将能量送给传动装置。文案大全实用标准文档风轮一般由叶片（也称桨叶）、叶柄、轮毂及风轮轴等组成（见图3-3-6）。叶片横截面形状基本类型有3种（见图第二节的图3-2-3）：平板型、弧板型和流线型。风力发电机的叶片横截面的形状，接近于流线型；而风力提水机的叶片多采用弧板型，也有采用平板型的。图3-3-7所示为风力发电机叶片（横截面）的几种结构。图3-3-6风轮1.叶片2.叶柄3.轮毂4.风轮轴图3-3-7叶片结构（a）、(b)—木制叶版剖面；(c)、(d)—钢纵梁玻璃纤维蒙片剖面；(e)—铝合金等弦长挤压成型叶片；(f)—玻璃钢叶片。木制叶片（图中的a与b）常用于微、小型风力发电机上；而中、大型风力发电机的叶片常从图中的（c）→（f）选用。用铝合金挤压成型的叶片（图中之e），基于容易制造角度考虑，从叶根到叶尖一般是制成等弦长的。叶片的材质在不断文案大全实用标准文档的改进中。1机头座与回转体风力发电机塔架上端的部件——风轮、传动装置、对风装置、调速装置、发电机等组成了机头，机头与塔架的联结部件是机头座与回转体（参阅后面的图3-3-24）。（1）机头座它用来支撑塔架上方的所有装置及附属部件，它牢固如否将直接关系到风力机的安危与寿命。微、小型风力机由于塔架上方的设备重量轻，一般由底板再焊以加强肋构成；中、大型风力机的机头座要复杂一些，它通常由以纵梁、横梁为主，再辅以台板、腹板、肋板等焊接而成。焊接质量要高，台板面要刨平，安装孔的位置要精确。（2）回转体（转盘）回转体是塔架与机头座的连接部件，通常由固定套、回转圈以及位于它们之间的轴承组成。固定套销定在塔架上部，而回转圈则与机头座相连，通过它们之间轴承和对风装置，在风向变化时，机头便能水平的回转，使风轮迎风工作。大、中型风力机的回转体常借用塔式吊车上的回转机构；小型风力机的回转体通常中在上、下各设一个轴承，均可采用圆锥滚子轴承，也可以上面用向心球轴承以承受径向载荷，下面用推力轴承来承受机头的全部重量；微型风力机的回转体不宜采用滚动轴承，而用青铜加工的轴套，以防对风向（瞬时变化）过敏，导致风轮的频繁回转。2对风装置自然界的风，方向和速度经常变化，为了使风力机能有效地捕捉风能，就应设置对风装置以跟踪风向的变化，保证风轮基本上始终处于迎风状况。风力机的对风装置常用的有：尾舵（尾翼）、舵轮、电动机构和自动对风四种。（1）尾舵尾舵也称尾翼，是常见的一种对风装置，微、小型风力发电机普遍应用它。尾舵有3种基本形式如图3-3-8所示，（a）是老式的，（b）是改进的，（c）为新式的，它的翼展与弦长的比为2~5，对风向变化反应敏感，跟踪性好。图3-3-8尾舵形式尾舵常处于风轮后面的尾流区里，为了避开尾流的影响，可将尾舵翘起安装，高出风轮（见图3-3-9之a）。有人研制的10kW左右的风力发电机，将尾舵改进成如力图3-3-9之b所示的型式，既减少了尾舵面积，又使调向平稳。图3-3-9尾舵的进一步改进文案大全实用标准文档尾舵到风轮的距离一般取为风轮直径的0.8~1.0值。尾舵的面积，在高速风力发电机中，可取为风轮旋转面积的4%左右；而在低速风力发电机中，可取为10%左右的风轮旋转面积。（1）舵轮在风轮后面、机舱两侧装有两个平行的多叶片式小风轮，称舵轮（也称侧风轮）（见图3-3-10），其旋转面与风轮扫掠面相垂直。舵轮的轴带动由圆锥齿轮和圆柱齿轮组成的传动系统，图...
