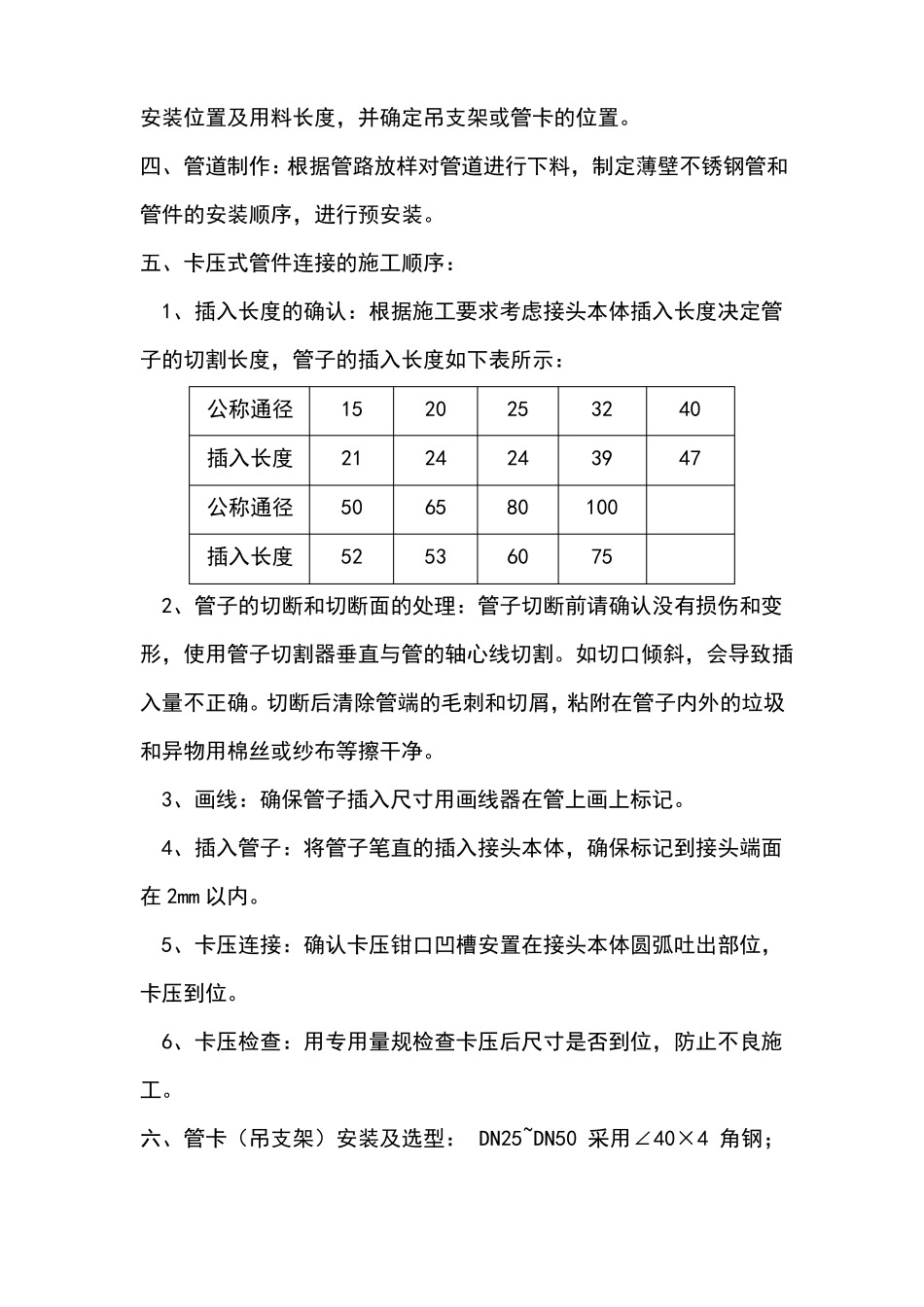

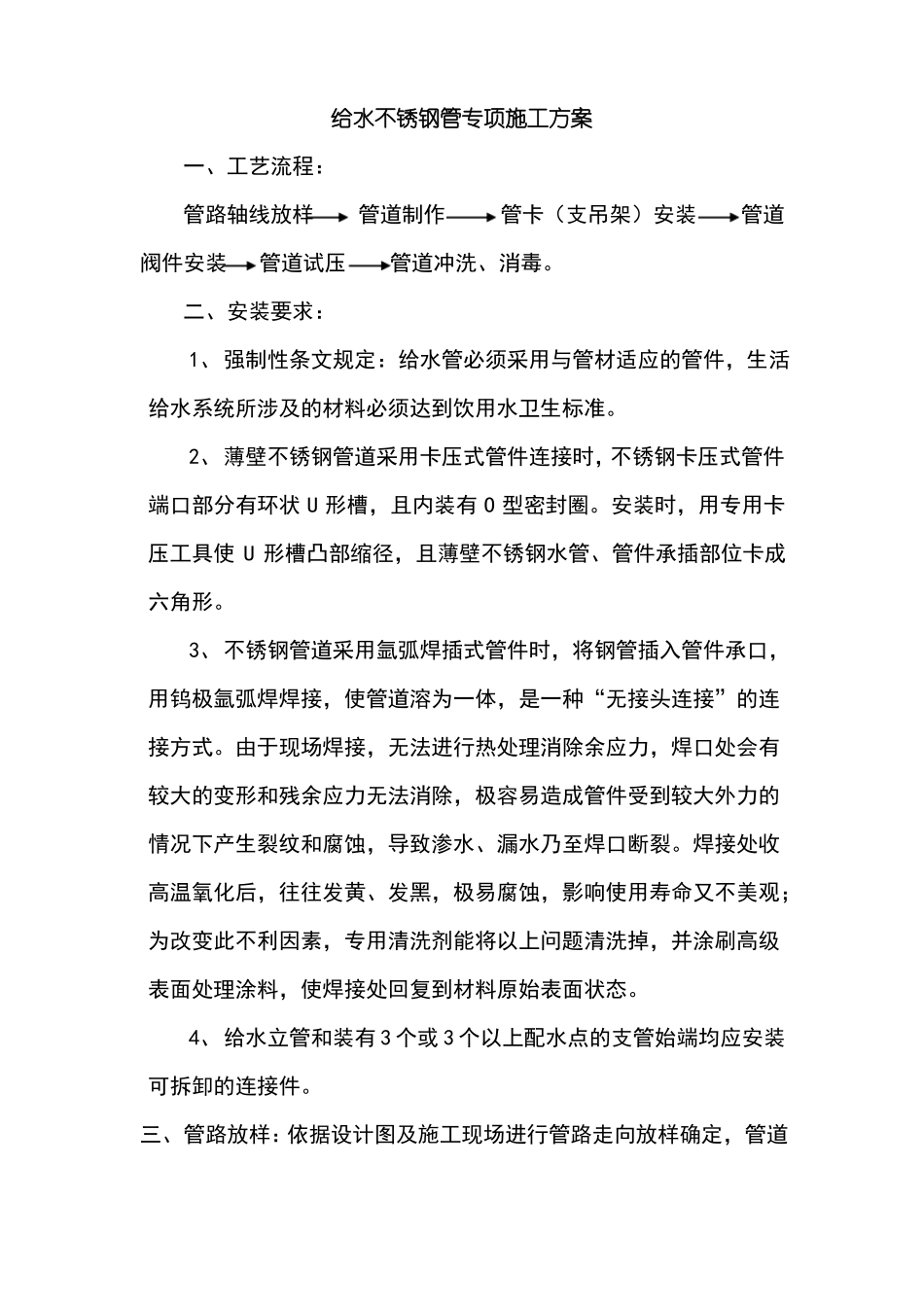

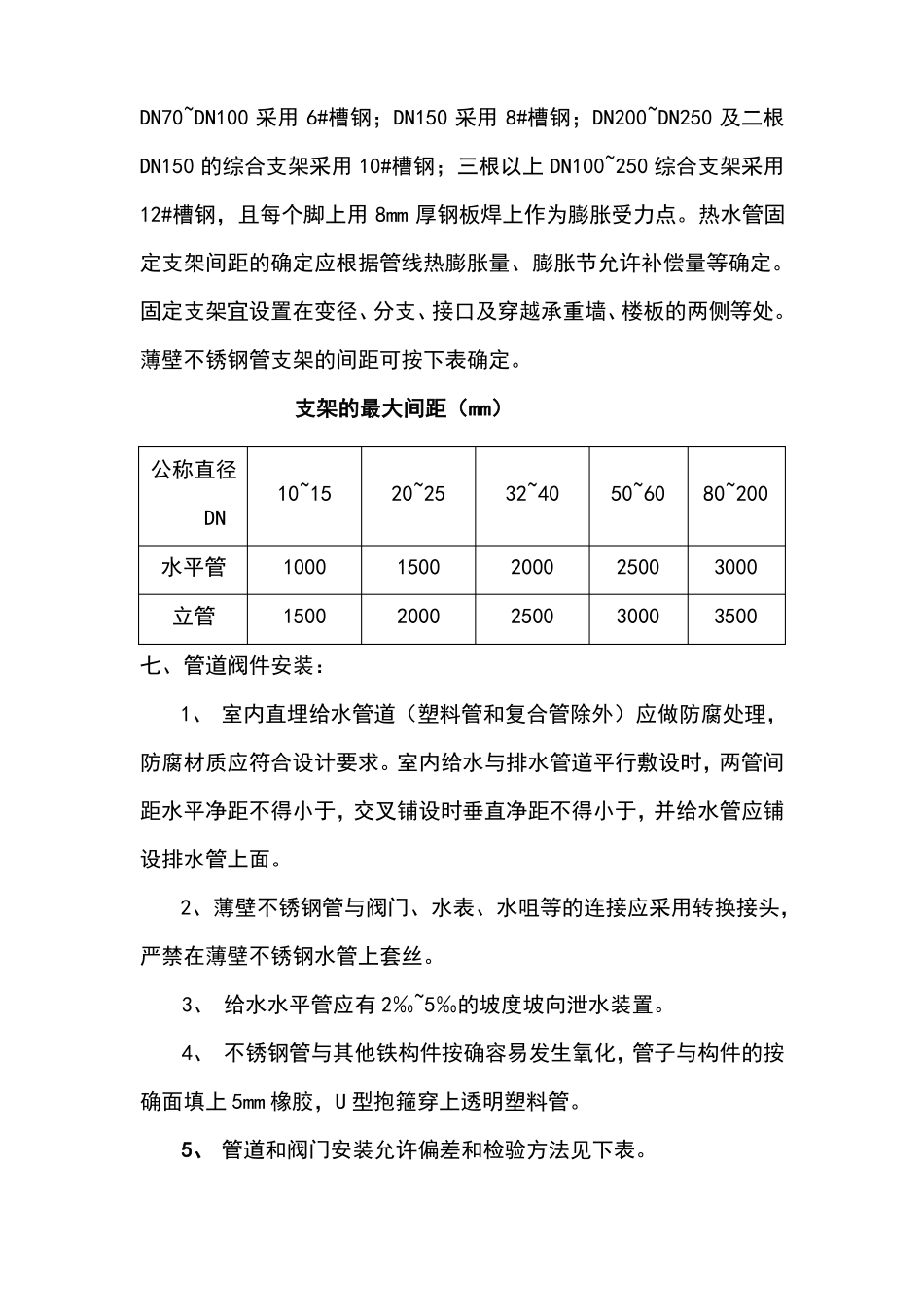

给水不锈钢管专项施工方案一、工艺流程：管路轴线放样管道制作管卡（支吊架）安装管道阀件安装管道试压管道冲洗、消毒。二、安装要求：1、强制性条文规定：给水管必须采用与管材适应的管件，生活给水系统所涉及的材料必须达到饮用水卫生标准。2、薄壁不锈钢管道采用卡压式管件连接时，不锈钢卡压式管件端口部分有环状U形槽，且内装有O型密封圈。安装时，用专用卡压工具使U形槽凸部缩径，且薄壁不锈钢水管、管件承插部位卡成六角形。3、不锈钢管道采用氩弧焊插式管件时，将钢管插入管件承口，用钨极氩弧焊焊接，使管道溶为一体，是一种“无接头连接”的连接方式。由于现场焊接，无法进行热处理消除余应力，焊口处会有较大的变形和残余应力无法消除，极容易造成管件受到较大外力的情况下产生裂纹和腐蚀，导致渗水、漏水乃至焊口断裂。焊接处收高温氧化后，往往发黄、发黑，极易腐蚀，影响使用寿命又不美观；为改变此不利因素，专用清洗剂能将以上问题清洗掉，并涂刷高级表面处理涂料，使焊接处回复到材料原始表面状态。4、给水立管和装有3个或3个以上配水点的支管始端均应安装可拆卸的连接件。三、管路放样：依据设计图及施工现场进行管路走向放样确定，管道安装位置及用料长度，并确定吊支架或管卡的位置。四、管道制作：根据管路放样对管道进行下料，制定薄壁不锈钢管和管件的安装顺序，进行预安装。五、卡压式管件连接的施工顺序：1、插入长度的确认：根据施工要求考虑接头本体插入长度决定管子的切割长度，管子的插入长度如下表所示：公称通径插入长度公称通径插入长度15215052202465532524806032391007540472、管子的切断和切断面的处理：管子切断前请确认没有损伤和变形，使用管子切割器垂直与管的轴心线切割。如切口倾斜，会导致插入量不正确。切断后清除管端的毛刺和切屑，粘附在管子内外的垃圾和异物用棉丝或纱布等擦干净。3、画线：确保管子插入尺寸用画线器在管上画上标记。4、插入管子：将管子笔直的插入接头本体，确保标记到接头端面在2mm以内。5、卡压连接：确认卡压钳口凹槽安置在接头本体圆弧吐出部位，卡压到位。6、卡压检查：用专用量规检查卡压后尺寸是否到位，防止不良施工。六、管卡（吊支架）安装及选型：DN25~DN50采用∠40×4角钢；DN70~DN100采用6#槽钢；DN150采用8#槽钢；DN200~DN250及二根DN150的综合支架采用10#槽钢；三根以上DN100~250综合支架采用12#槽钢，且每个脚上用8mm厚钢板焊上作为膨胀受力点。热水管固定支架间距的确定应根据管线热膨胀量、膨胀节允许补偿量等确定。固定支架宜设置在变径、分支、接口及穿越承重墙、楼板的两侧等处。薄壁不锈钢管支架的间距可按下表确定。支架的最大间距（mm）公称直径10~15DN水平管立管100015001500200020002500250030003000350020~2532~4050~6080~200七、管道阀件安装：1、室内直埋给水管道（塑料管和复合管除外）应做防腐处理，防腐材质应符合设计要求。室内给水与排水管道平行敷设时，两管间距水平净距不得小于，交叉铺设时垂直净距不得小于，并给水管应铺设排水管上面。2、薄壁不锈钢管与阀门、水表、水咀等的连接应采用转换接头，严禁在薄壁不锈钢水管上套丝。3、给水水平管应有2‰~5‰的坡度坡向泄水装置。4、不锈钢管与其他铁构件按确容易发生氧化，管子与构件的按确面填上5mm橡胶，U型抱箍穿上透明塑料管。5、管道和阀门安装允许偏差和检验方法见下表。管道和阀门位置的允许偏差和检验方法项次水平管道1纵横方向弯曲立管垂2直度不绣钢管塑料23项目不绣钢管塑料管复合管每米全长25m以上每米全长25m以上允许偏差(mm)1≯25检验方法≯25用水平尺、直尺、拉线和尺量检查铸铁管每米全长25m以上2≯25每米5m以上≯8管复合管铸铁管每米5m以上≯83用直尺、拉线和尺量检查每米5m以上≯103成排管段和在同一平面上间距成排阀门3尺量检查6、水表安装应便于检修、不受曝晒、污染的地方，安装螺翼式水表前与阀门应有不小于8倍水表接口直径的直线管段，表外壳距墙表面净距为10~30mm。八、管道试压：室内给水管道水压试验必须符合设计要求，一般试验压力为工作压力的倍，但不得小于。不锈钢管水压试验压力为最高工作压力...
