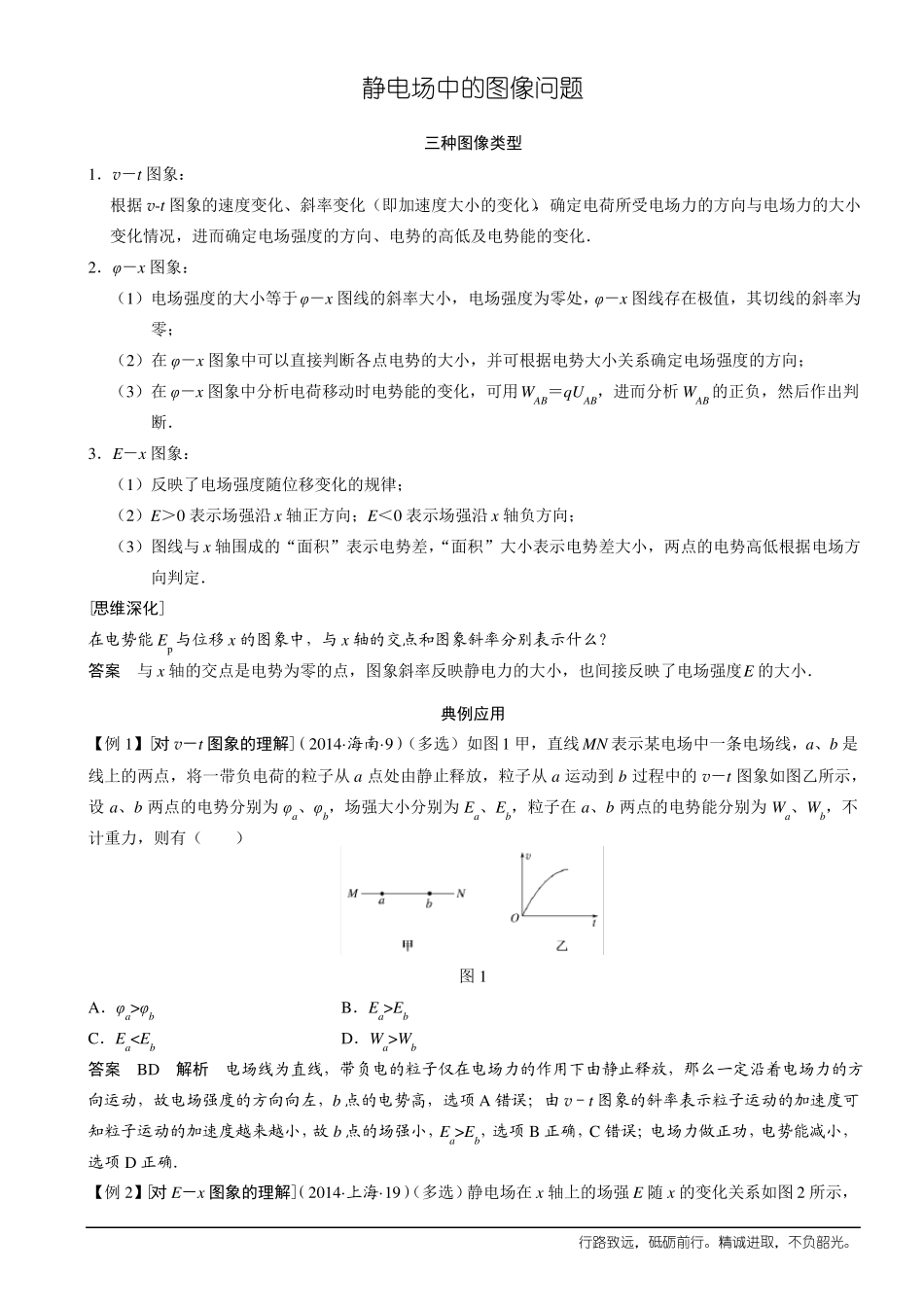

静电场中的图像问题三种图像类型1．v－t图象：根据v-t图象的速度变化、斜率变化（即加速度大小的变化），确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化．2．φ－x图象：（1）电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零；（2）在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向；（3）在φ－x图象中分析电荷移动时电势能的变化，可用WAB＝qUAB，进而分析WAB的正负，然后作出判断．3．E－x图象：（1）反映了电场强度随位移变化的规律；（2）E＞0表示场强沿x轴正方向；E＜0表示场强沿x轴负方向；（3）图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定．[思维深化]在电势能Ep与位移x的图象中，与x轴的交点和图象斜率分别表示什么

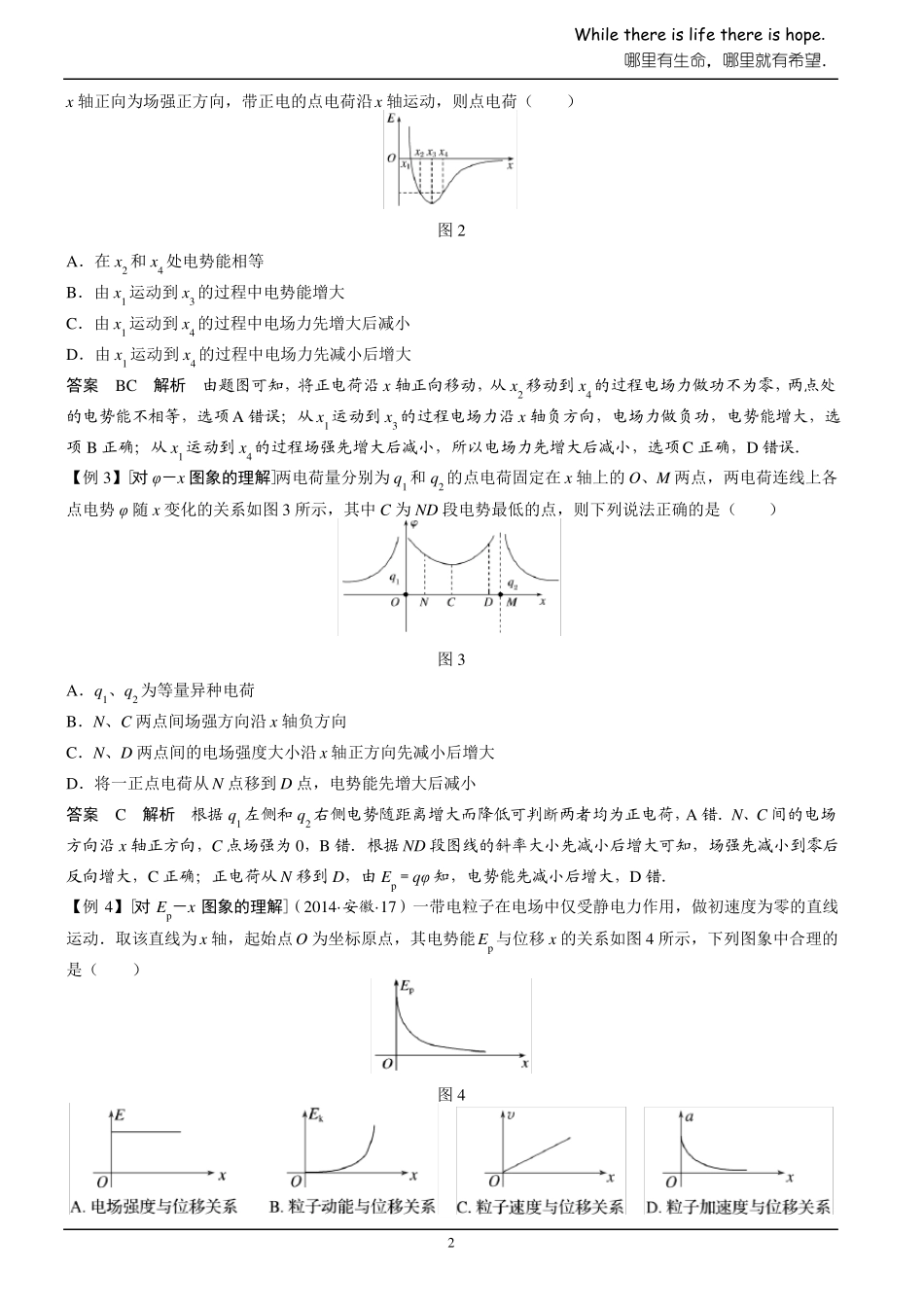

答案与x轴的交点是电势为零的点，图象斜率反映静电力的大小，也间接反映了电场强度E的大小．典例应用【例1】[对v－t图象的理解]（2014·海南·9）（多选）如图1甲，直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v－t图象如图乙所示，设a、b两点的电势分别为φa、φb，场强大小分别为Ea、Eb，粒子在a、b两点的电势能分别为Wa、Wb，不计重力，则有（）图1A．φa>φbC．EaEbD．Wa>Wb答案BD解析电场线为直线，带负电的粒子仅在电场力的作用下由静止释放，那么一定沿着电场力的方向运动，故电场强度的方向向左，b点的电势高，选项A错误；由v－t图象的斜率表示粒子运动的加速度可知粒子运动的加速度越来越小，故b点的场强小，Ea>Eb，选项B正确，C错误；电场力做正功，电势能减小，选项D正确．【例2】[对E－x图象的
