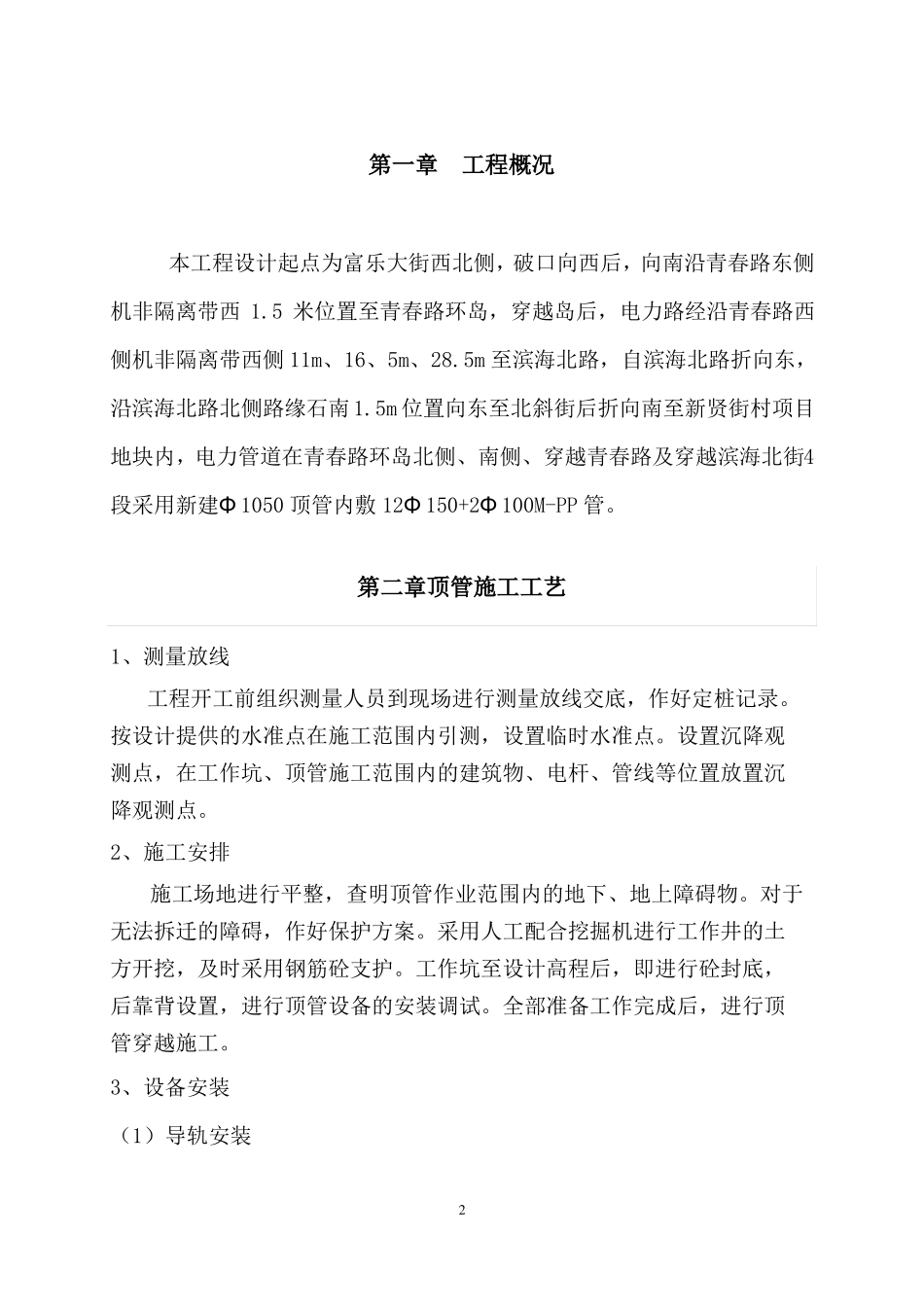

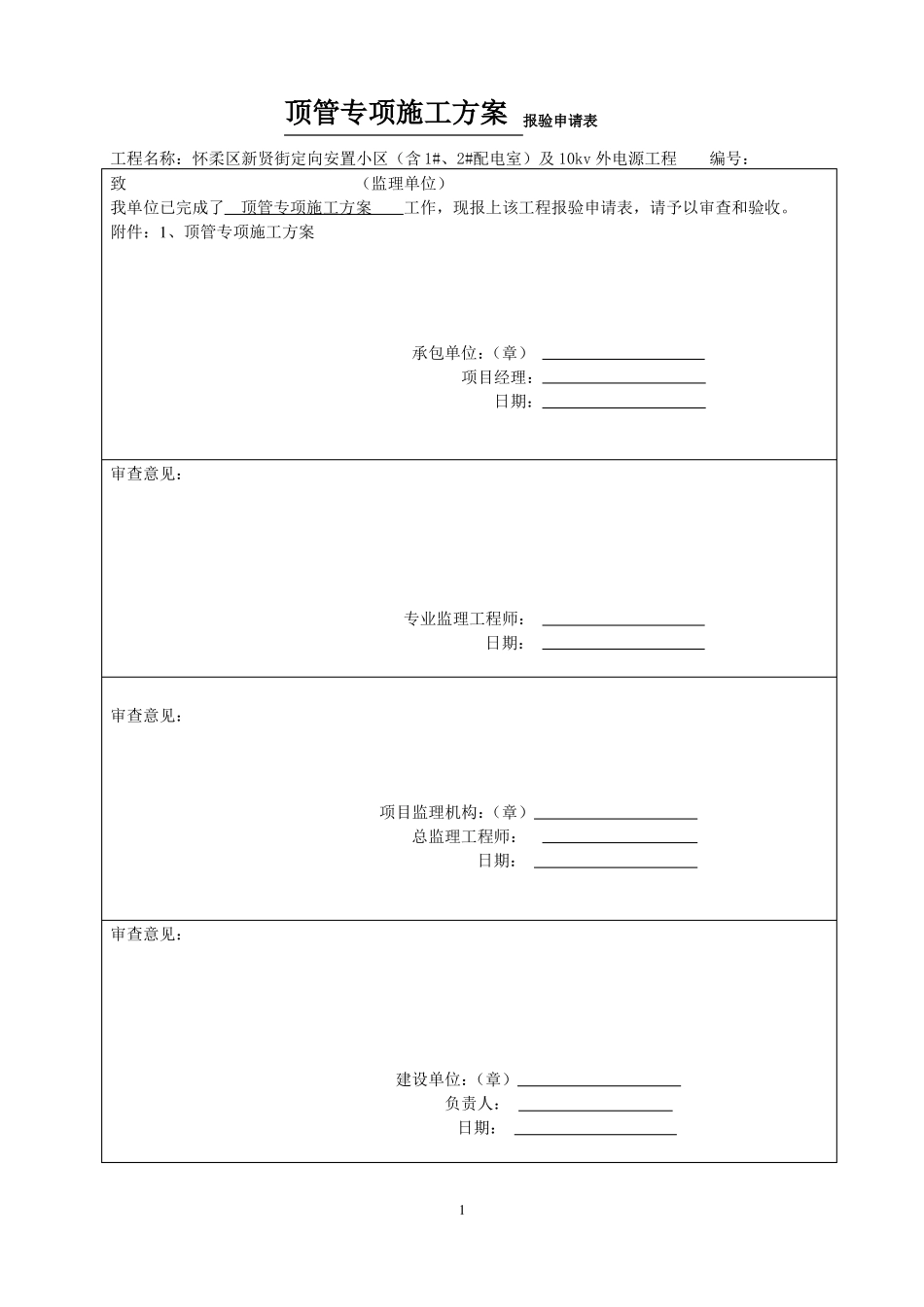

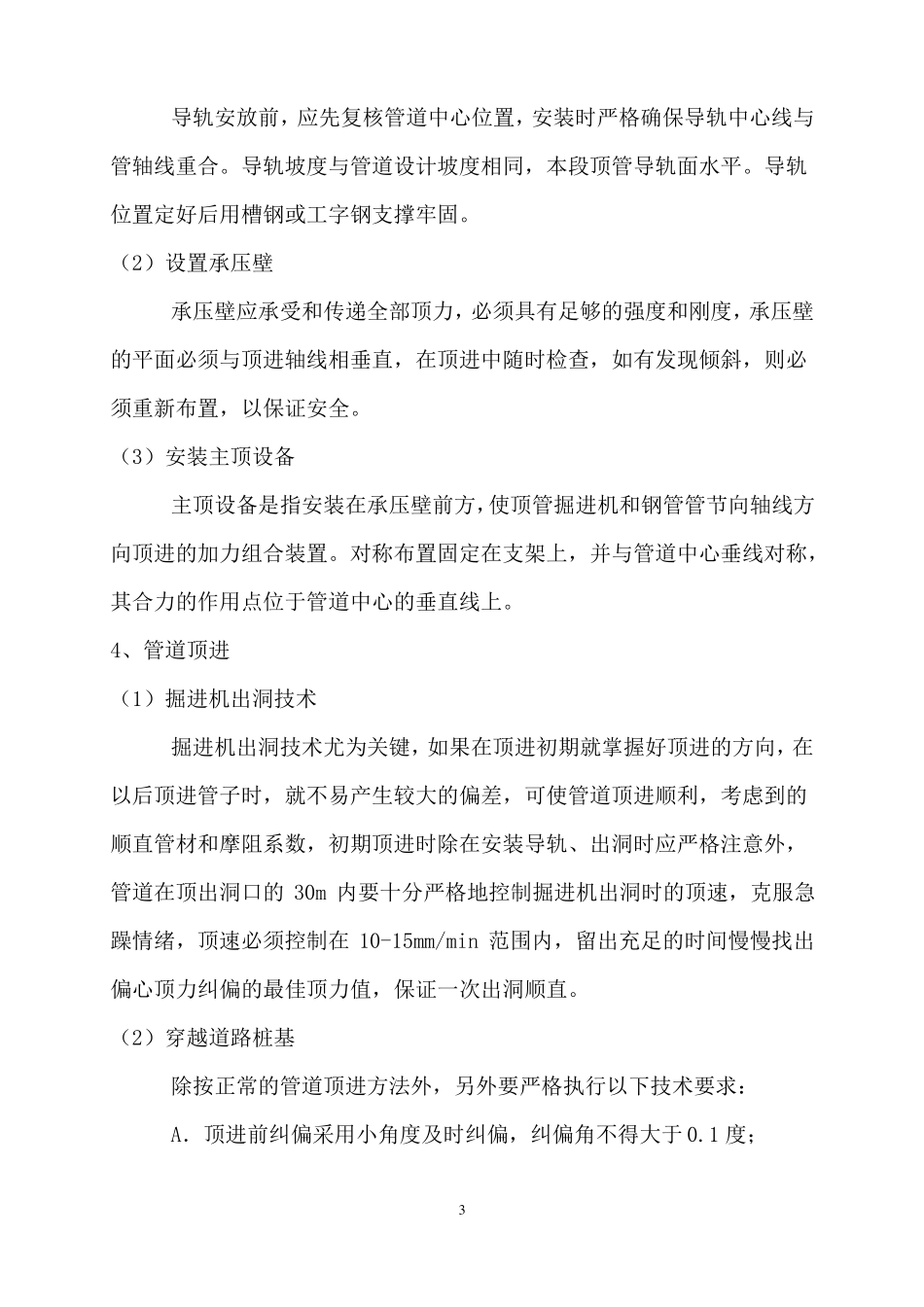

顶管专项施工方案报验申请表工程名称：怀柔区新贤街定向安置小区（含1#、2#配电室）及10kv外电源工程编号：致（监理单位）我单位已完成了顶管专项施工方案工作，现报上该工程报验申请表，请予以审查和验收。附件：1、顶管专项施工方案承包单位：（章）项目经理：日期：审查意见：专业监理工程师：日期：审查意见：项目监理机构：（章）总监理工程师：日期：审查意见：建设单位：（章）负责人：日期：1第一章工程概况本工程设计起点为富乐大街西北侧，破口向西后，向南沿青春路东侧机非隔离带西1.5米位置至青春路环岛，穿越岛后，电力路经沿青春路西侧机非隔离带西侧11m、16、5m、28.5m至滨海北路，自滨海北路折向东，沿滨海北路北侧路缘石南1.5m位置向东至北斜街后折向南至新贤街村项目地块内，电力管道在青春路环岛北侧、南侧、穿越青春路及穿越滨海北街4段采用新建Φ1050顶管内敷12Φ150+2Φ100M-PP管。第二章顶管施工工艺1、测量放线工程开工前组织测量人员到现场进行测量放线交底，作好定桩记录。按设计提供的水准点在施工范围内引测，设置临时水准点。设置沉降观测点，在工作坑、顶管施工范围内的建筑物、电杆、管线等位置放置沉降观测点。2、施工安排施工场地进行平整，查明顶管作业范围内的地下、地上障碍物。对于无法拆迁的障碍，作好保护方案。采用人工配合挖掘机进行工作井的土方开挖，及时采用钢筋砼支护。工作坑至设计高程后，即进行砼封底，后靠背设置，进行顶管设备的安装调试。全部准备工作完成后，进行顶管穿越施工。3、设备安装（1）导轨安装2导轨安放前，应先复核管道中心位置，安装时严格确保导轨中心线与管轴线重合。导轨坡度与管道设计坡度相同，本段顶管导轨面水平。导轨位置定好后用槽钢或工字钢支撑牢固。（2）设置承压壁承压壁应承受和传递全部顶力，必须具有足够的强度和刚度，承压壁的平面必须与顶进轴线相垂直，在顶进中随时检查，如有发现倾斜，则必须重新布置，以保证安全。（3）安装主顶设备主顶设备是指安装在承压壁前方，使顶管掘进机和钢管管节向轴线方向顶进的加力组合装置。对称布置固定在支架上，并与管道中心垂线对称，其合力的作用点位于管道中心的垂直线上。4、管道顶进（1）掘进机出洞技术掘进机出洞技术尤为关键，如果在顶进初期就掌握好顶进的方向，在以后顶进管子时，就不易产生较大的偏差，可使管道顶进顺利，考虑到的顺直管材和摩阻系数，初期顶进时除在安装导轨、出洞时应严格注意外，管道在顶出洞口的30m内要十分严格地控制掘进机出洞时的顶速，克服急躁情绪，顶速必须控制在10-15mm/min范围内，留出充足的时间慢慢找出偏心顶力纠偏的最佳顶力值，保证一次出洞顺直。（2）穿越道路桩基除按正常的管道顶进方法外，另外要严格执行以下技术要求：A．顶进前纠偏采用小角度及时纠偏，纠偏角不得大于0.1度；3B．慢顶速，管道顶进速度控制在20mm/min以内，将沉降量控制在10mm以内；C．加强触变泥浆润滑，使浆液在管道顶进过程中形成完整的初始浆套。注浆压力控制在0.2MPa以内；D．管道顶进若出现异常，如顶力突然增大等情况时要停止顶进，再分析原因（是否是顶到现有桩基等），研究并制定好方案后方可顶进。5、管道长度界定管道顶进后的长度确定根据以下原则：1、设计文件；2、必须保证管顶覆土在规定的数值上；3、必须保证掘进机分离后管道入土长度不会在地下水水作用下飘浮。6、触变泥浆置换管道顶进时，在管道与土体间注入一定量的触变泥浆液，形成围绕管道一周的环状浆套，其作用有二：其一减小管道顶进时摩阻力；其二填充管道外壁与土体间的微小间隙，支承土体，防止塌陷。注浆液采用水泥和水玻璃双液型混合液：置换时双液型混全液通过管道上预留的注浆孔注入管道外壁，提高了管道周围土体的强度和不透水性。注浆孔在管道上每六米一组，每组四个孔，在圆周上呈90度角分布。工艺流程及置换示意图见下：4泥浆置换工艺流程拆除原管封孔配制浆液注浆土体管道内注浆孔顶管管道顶管管道管道内注浆孔拆注浆管清洗设备57、机头选型：根据地质报告，并结合本公司的施工经验，顶管机头决定采用气压平衡网格（水冲）式机头进行施工。该机头在顶...
