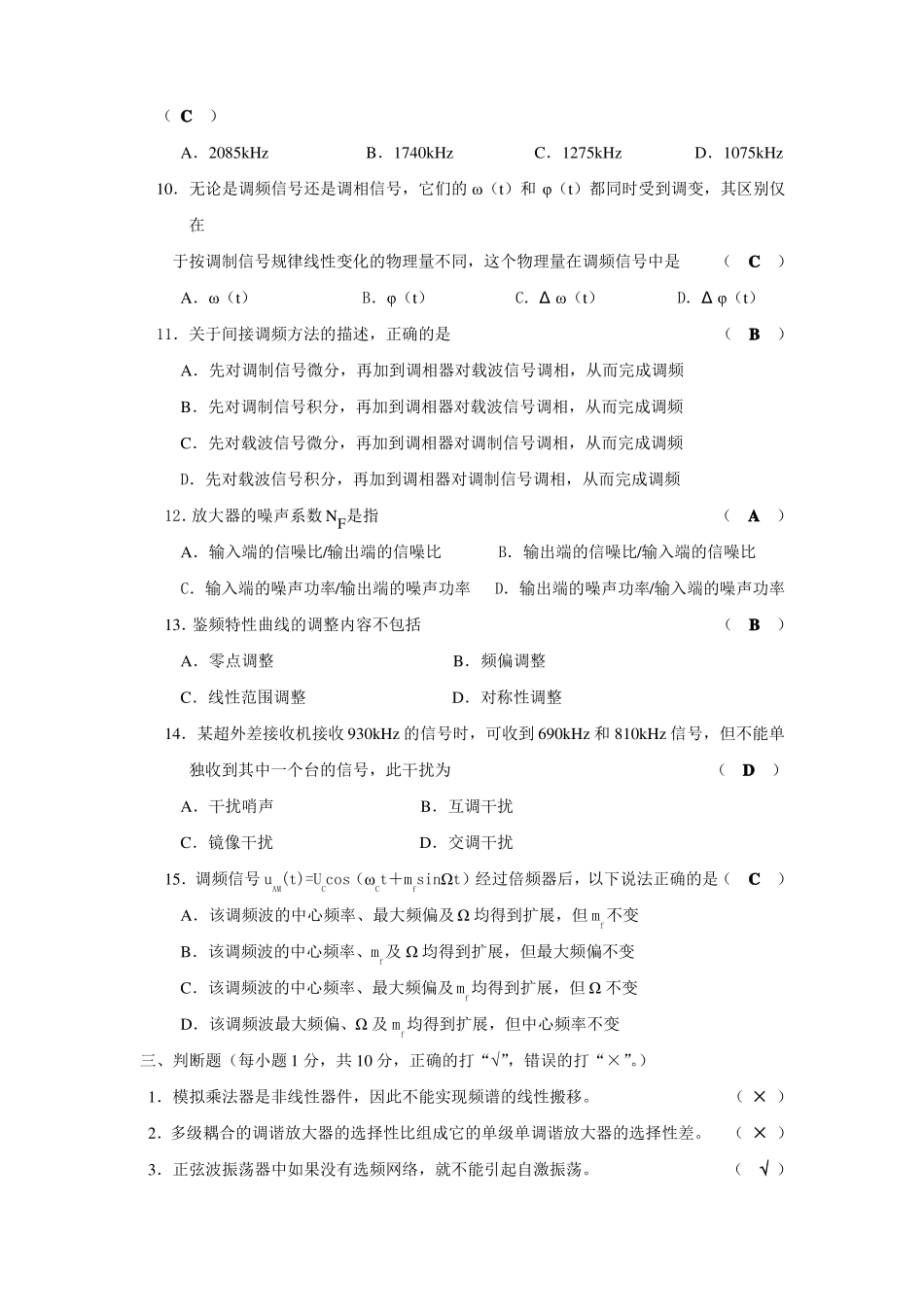

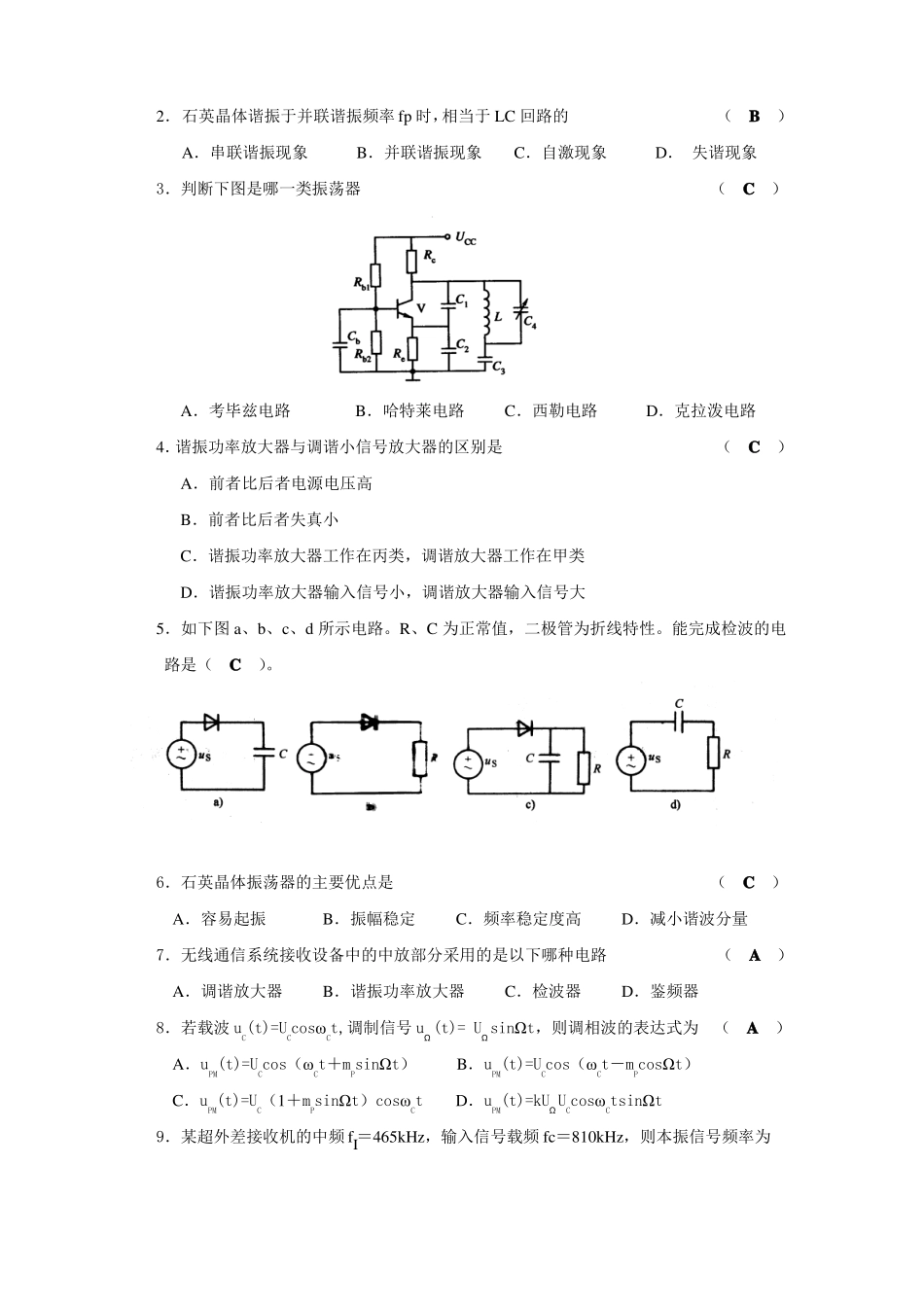

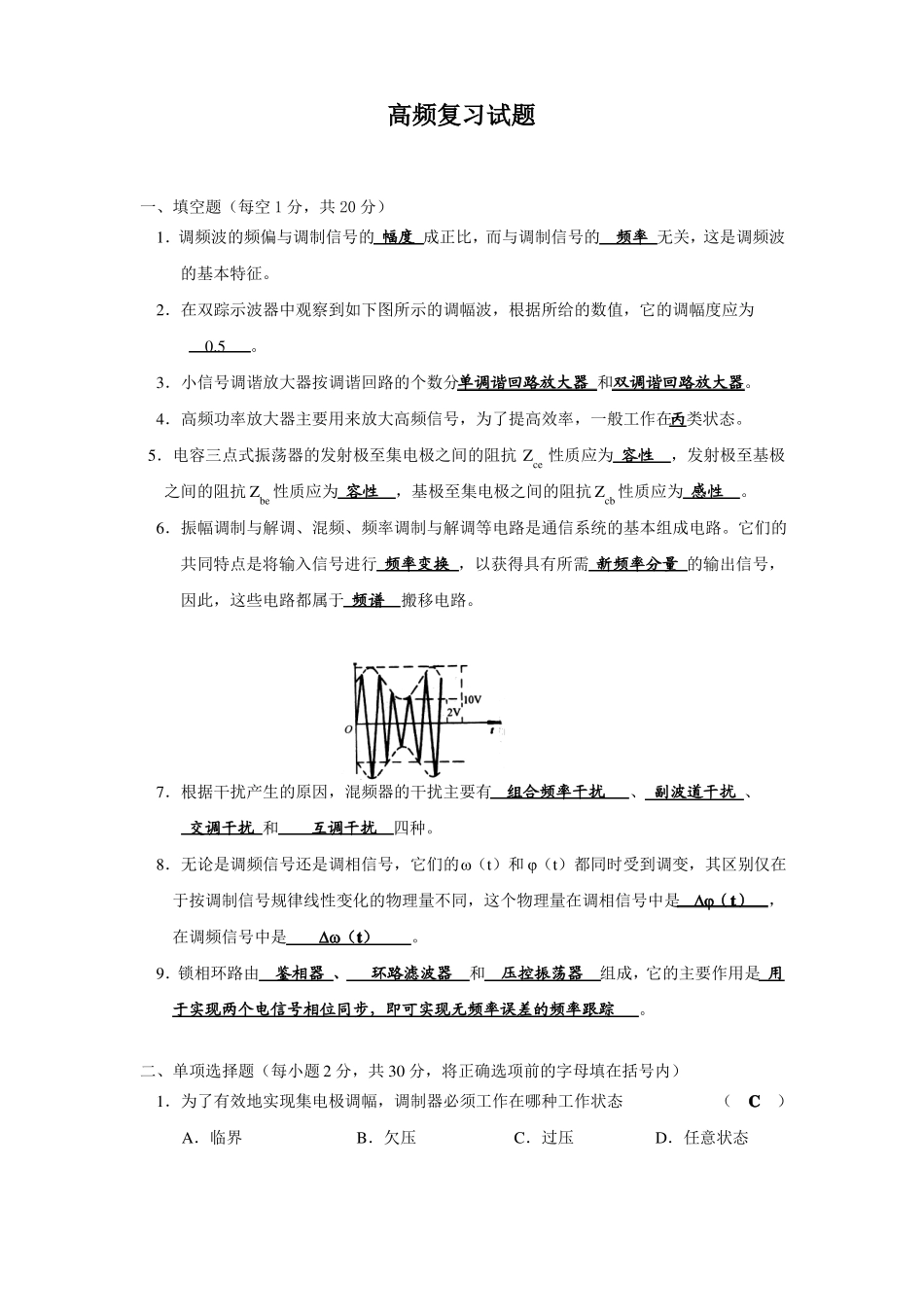

高频复习试题一、填空题（每空1分，共20分）1．调频波的频偏与调制信号的幅度成正比，而与调制信号的频率无关，这是调频波的基本特征。2．在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为0.5。3．小信号调谐放大器按调谐回路的个数分单调谐回路放大器和双调谐回路放大器。4．高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在丙类状态。5．电容三点式振荡器的发射极至集电极之间的阻抗Zce性质应为容性，发射极至基极之间的阻抗Zbe性质应为容性，基极至集电极之间的阻抗Zcb性质应为感性。6．振幅调制与解调、混频、频率调制与解调等电路是通信系统的基本组成电路。它们的共同特点是将输入信号进行频率变换，以获得具有所需新频率分量的输出信号，因此，这些电路都属于频谱搬移电路。7．根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。8．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是（t），在调频信号中是（t）。9．锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。二、单项选择题（每小题2分，共30分，将正确选项前的字母填在括号内）1．为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（C）A．临界B．欠压C．过压D．任意状态2．石英晶体谐振于并联谐振频率fp时，相当于LC回路的（B）A．串联谐振现象B．并联谐振现象C．自激现象D．失谐现象3．判断下图是哪一类振荡器（C）A．考毕兹电路B．哈特莱电路C．西勒电路D．克拉泼电路4．谐振功率放大器与调谐小信号放大器的区别是（C）A．前者比后者电源电压高B．前者比后者失真小C．谐振功率放大器工作在丙类，调谐放大器工作在甲类D．谐振功率放大器输入信号小，调谐放大器输入信号大5．如下图a、b、c、d所示电路。R、C为正常值，二极管为折线特性。能完成检波的电路是（C）。6．石英晶体振荡器的主要优点是（C）A．容易起振B．振幅稳定C．频率稳定度高D．减小谐波分量7．无线通信系统接收设备中的中放部分采用的是以下哪种电路（A）A．调谐放大器B．谐振功率放大器C．检波器D．鉴频器8．若载波uC(t)=UCcosωCt,调制信号uΩ(t)=UΩsinΩt，则调相波的表达式为（A）A．uPM(t)=UCcos（ωCt＋mPsinΩt）B．uPM(t)=UCcos（ωCt－mPcosΩt）C．uPM(t)=UC（1＋mPsinΩt）cosωCtD．uPM(t)=kUΩUCcosωCtsinΩt9．某超外差接收机的中频fI＝465kHz，输入信号载频fc＝810kHz，则本振信号频率为（C）A．2085kHzB．1740kHzC．1275kHzD．1075kHz10．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调频信号中是（C）A．ω（t）B．φ（t）C．Δω（t）D．Δφ（t）11．关于间接调频方法的描述，正确的是（B）A．先对调制信号微分，再加到调相器对载波信号调相，从而完成调频B．先对调制信号积分，再加到调相器对载波信号调相，从而完成调频C．先对载波信号微分，再加到调相器对调制信号调相，从而完成调频D．先对载波信号积分，再加到调相器对调制信号调相，从而完成调频12．放大器的噪声系数NF是指（A）A．输入端的信噪比/输出端的信噪比B．输出端的信噪比/输入端的信噪比C．输入端的噪声功率/输出端的噪声功率D．输出端的噪声功率/输入端的噪声功率13．鉴频特性曲线的调整内容不包括（B）A．零点调整B．频偏调整C．线性范围调整D．对称性调整14．某超外差接收机接收930kHz的信号时，可收到690kHz和810kHz信号，但不能单独收到其中一个台的信号，此干扰为（D）A．干扰哨声B．互调干扰C．镜像干扰D．交调干扰15．调频信号uAM(t)=UCcos（ωCt＋mfsinΩt）经过倍频器后，以下说法正确的是（C）A．该调频波的中心频率、最大频偏及Ω均得到扩展，但mf不变B．该调频波的中心频率、mf及Ω均得到扩展，但最大频偏不变C．该调频波的中心频率、最大频偏及mf均得到扩展，但Ω不变D．该调频...
