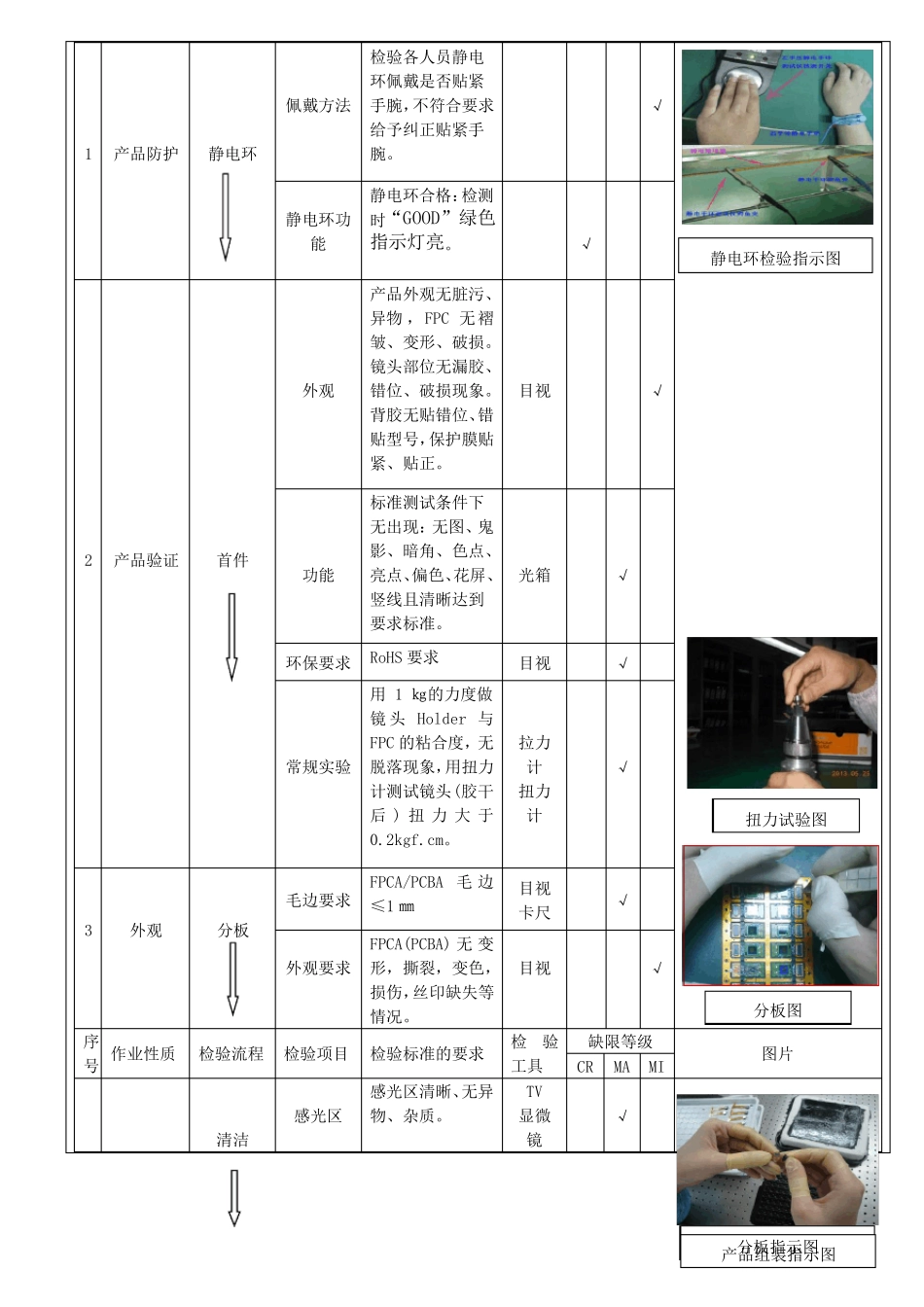

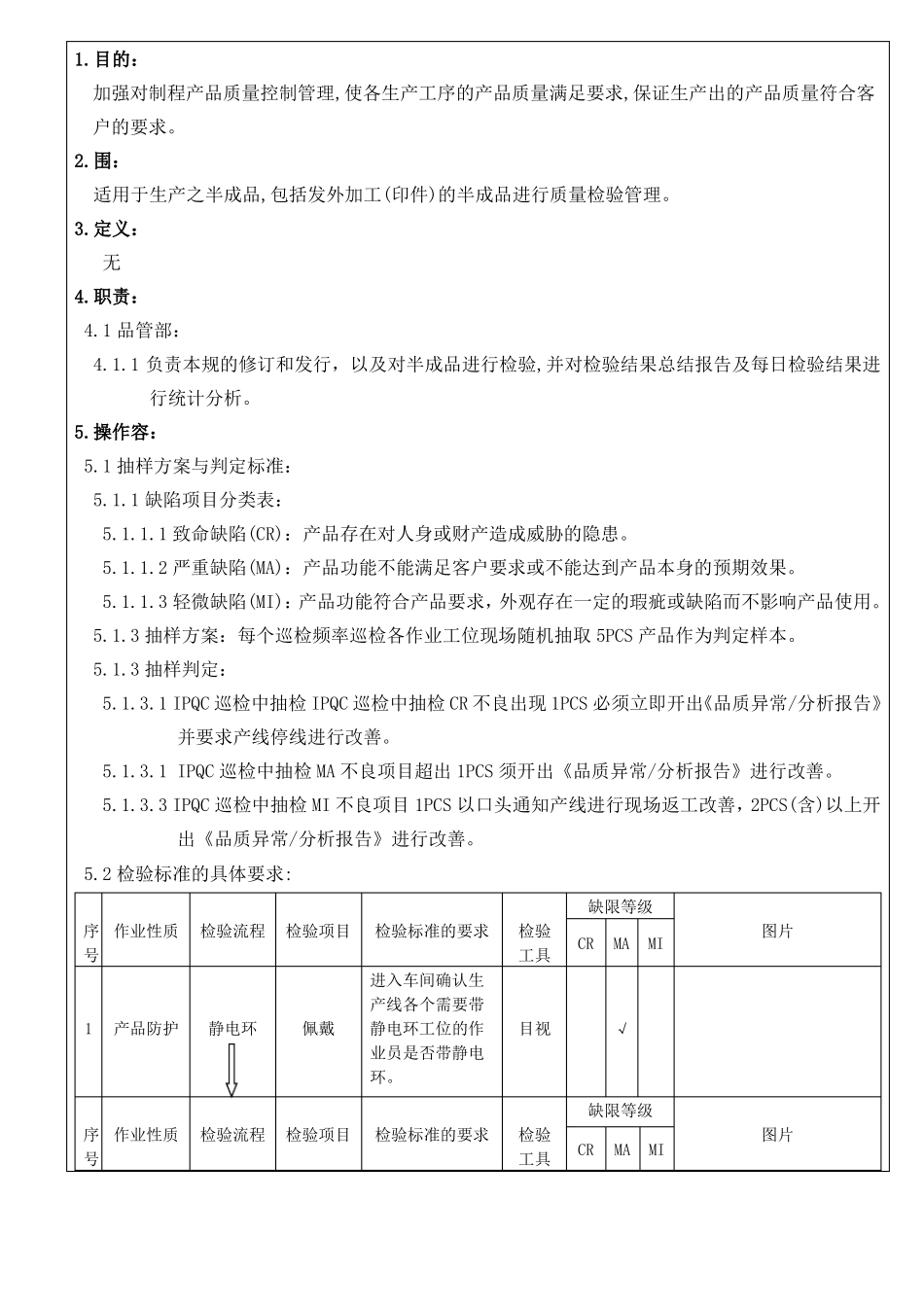

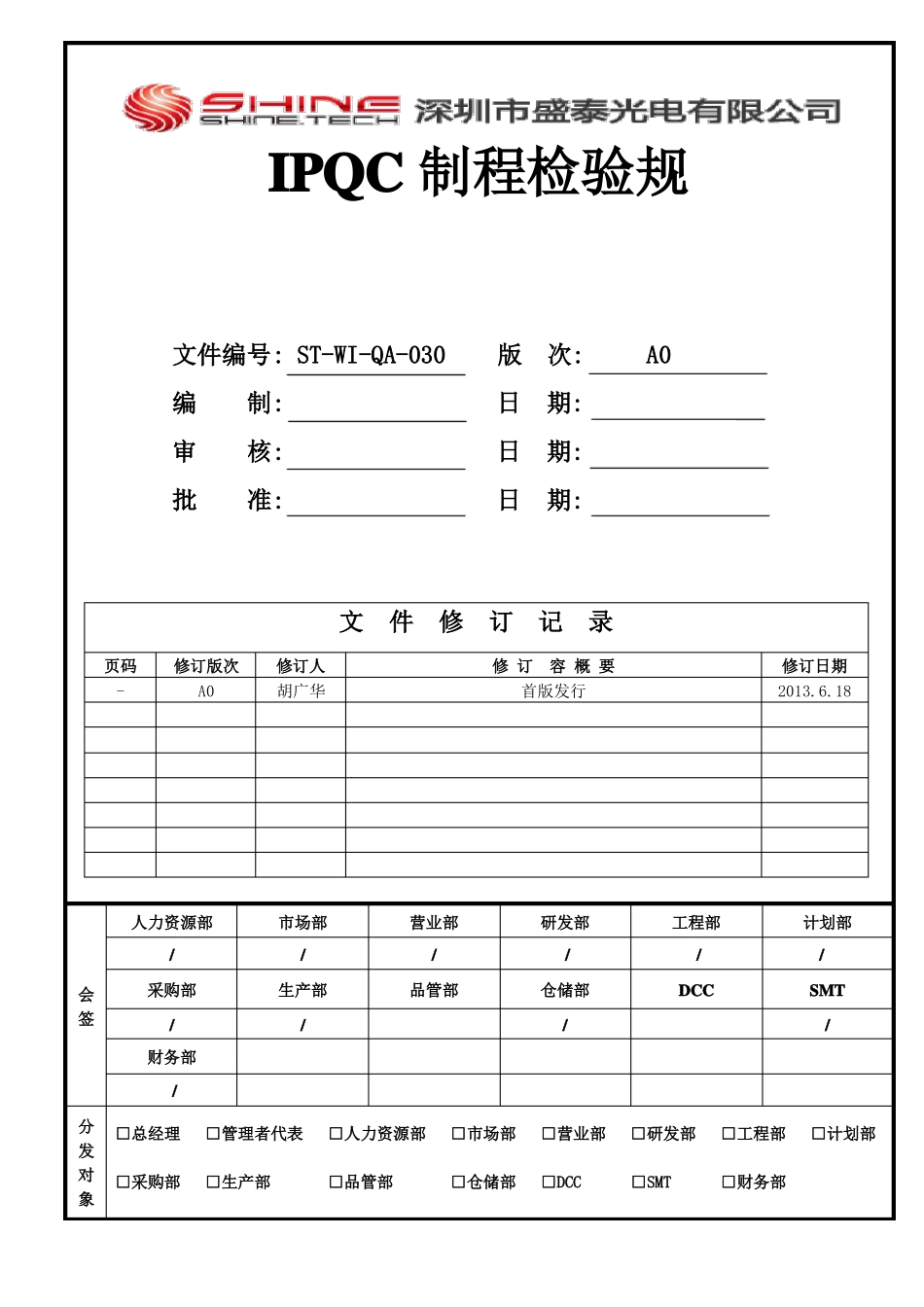

IPQC制程检验规文件编号:ST-WI-QA-030版次:A0编制:日期:审核:日期:批准:日期:文件修订记录页码-修订版次A0人力资源部/会签采购部/财务部修订人胡广华市场部/生产部/营业部/品管部研发部/仓储部/工程部/DCC计划部/SMT/修订容概要首版发行修订日期2013.6.18分发对象/□总经理□管理者代表□人力资源部□市场部□营业部□研发部□工程部□计划部□采购部□生产部□品管部□仓储部□DCC□SMT□财务部1.目的：加强对制程产品质量控制管理,使各生产工序的产品质量满足要求,保证生产出的产品质量符合客户的要求。2.围：适用于生产之半成品,包括发外加工(印件)的半成品进行质量检验管理。3.定义：无4.职责：4.1品管部：4.1.1负责本规的修订和发行，以及对半成品进行检验,并对检验结果总结报告及每日检验结果进行统计分析。5.操作容：5.1抽样方案与判定标准：5.1.1缺陷项目分类表：5.1.1.1致命缺陷(CR)：产品存在对人身或财产造成威胁的隐患。5.1.1.2严重缺陷(MA)：产品功能不能满足客户要求或不能达到产品本身的预期效果。5.1.1.3轻微缺陷(MI)：产品功能符合产品要求，外观存在一定的瑕疵或缺陷而不影响产品使用。5.1.3抽样方案：每个巡检频率巡检各作业工位现场随机抽取5PCS产品作为判定样本。5.1.3抽样判定：5.1.3.1IPQC巡检中抽检IPQC巡检中抽检CR不良出现1PCS必须立即开出《品质异常/分析报告》并要求产线停线进行改善。5.1.3.1IPQC巡检中抽检MA不良项目超出1PCS须开出《品质异常/分析报告》进行改善。5.1.3.3IPQC巡检中抽检MI不良项目1PCS以口头通知产线进行现场返工改善，2PCS(含)以上开出《品质异常/分析报告》进行改善。5.2检验标准的具体要求:序作业性质检验流程检验项目检验标准的要求号1产品防护静电环佩戴进入车间确认生产线各个需要带静电环工位的作业员是否带静电环。检验工具目视缺限等级CRMAMI√图片序作业性质检验流程检验项目检验标准的要求号检验工具缺限等级CRMAMI图片1产品防护静电环检验各人员静电环佩戴是否贴紧佩戴方法手腕，不符合要求给予纠正贴紧手腕。静电环功能外观静电环合格：检测时“GOOD”绿色指示灯亮。产品外观无脏污、异物，FPC无褶皱、变形、破损。镜头部位无漏胶、错位、破损现象。背胶无贴错位、错贴型号，保护膜贴紧、贴正。√√2产品验证首件目视√静电环检验指示图功能标准测试条件下无出现：无图、鬼影、暗角、色点、亮点、偏色、花屏、光箱竖线且清晰达到要求标准。目视拉力计扭力计√环保要求RoHS要求常规实验用1㎏的力度做镜头Holder与FPC的粘合度，无脱落现象，用扭力计测试镜头(胶干后)扭力大于0.2kgf.cm。√√扭力试验图3外观分板FPCA/PCBA毛边毛边要求≤1㎜FPCA(PCBA)无变外观要求形，撕裂，变色，损伤，丝印缺失等情况。目视卡尺目视√√分板图序作业性质检验流程检验项目检验标准的要求号清洁感光区感光区清晰、无异物、杂质。检验工具TV显微镜缺限等级CRMAMI√图片分板指示图产品组装指示图4产品组装Sensor感光区外框感光区外框无粉TV尘、异物、杂质。显微镜目视√涂黑胶组装无溢胶、少胶，目镜头底部视无缝隙、错位产品整体表面无黑胶镜头固定胶√烘烤烘烤数量1700PCS以，禁止多放入产品烘烤。烤箱胶盘烘烤数量1700PCS以，禁止多放入产品烘烤。烤箱胶盘√芯片固定胶（底部填充胶）√测量模组总体高度，长度、宽度，组装尺寸及产品总长是否达到标准规格要求。调试效果标准测试条件下无出现：无图、鬼影、暗角、色点、亮点、偏色、花屏、竖线等不良。清晰度达到相应要求。标准测试条件下无出现：无图、鬼影、暗角、色点、亮点、偏色、花屏、竖线。清晰度达到相应要求。卡尺√5功能调试调焦光箱测试架标准Chart光箱测试架标准Chart检验工具√全测影像效果√序作业性质检验流程检验项目检验标准的要求号6产品加工点镜头绿胶无漏点、多点胶，FPC、底座、通光口处不可有胶错点现象。缺限等级CRMAMI图片镜头固定胶指示图固定胶UV胶无漏点、多点胶，FPC、底座、通光口处不可有胶错点现象。烤箱温度75℃±5℃、烘烤时间15分钟。用1㎏的力做镜头Holder与FPC的粘合度，无脱落现象。烤箱温度150℃±5℃、烘烤时间10分钟。目视√7产品加工烘烤组...
