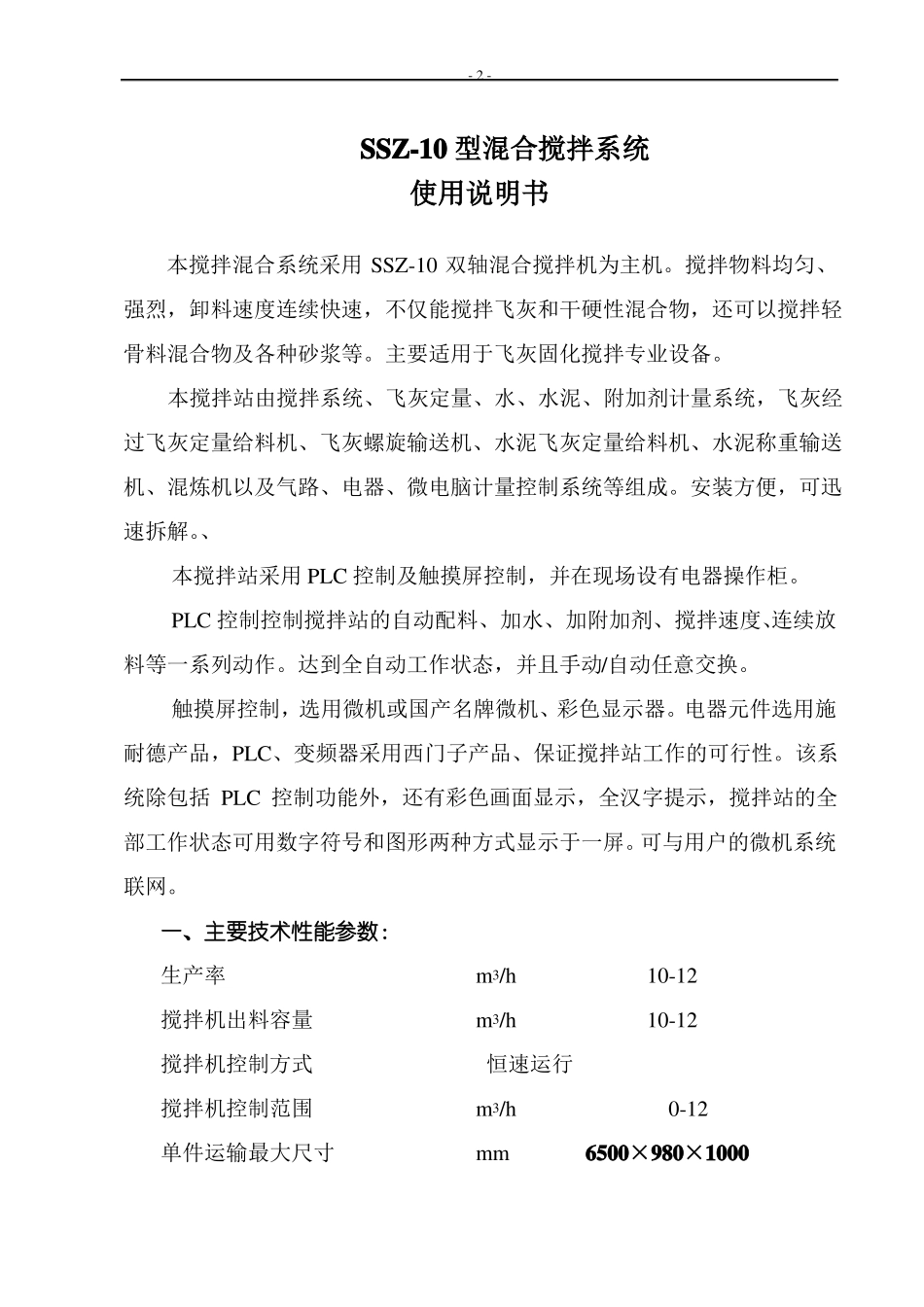

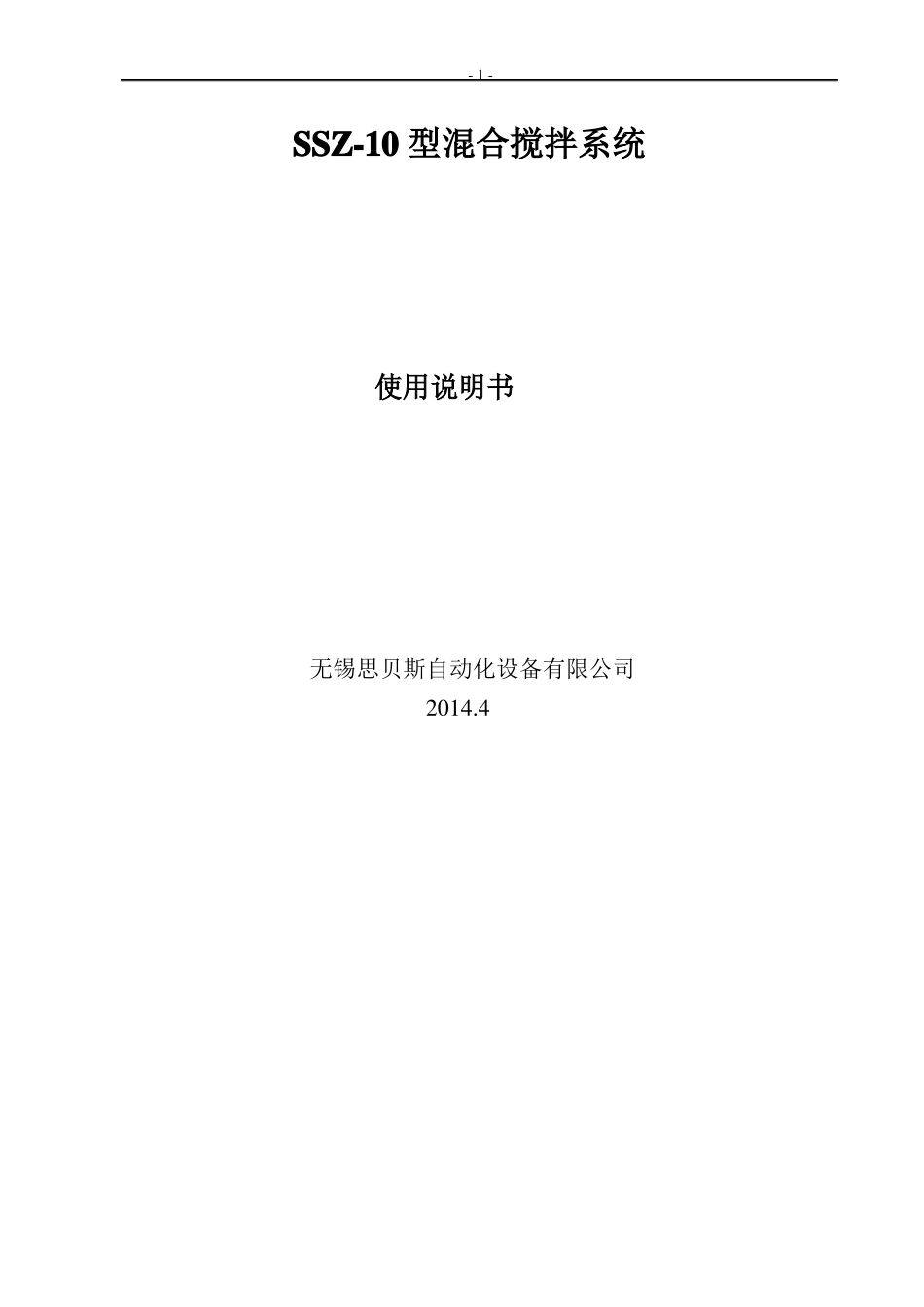

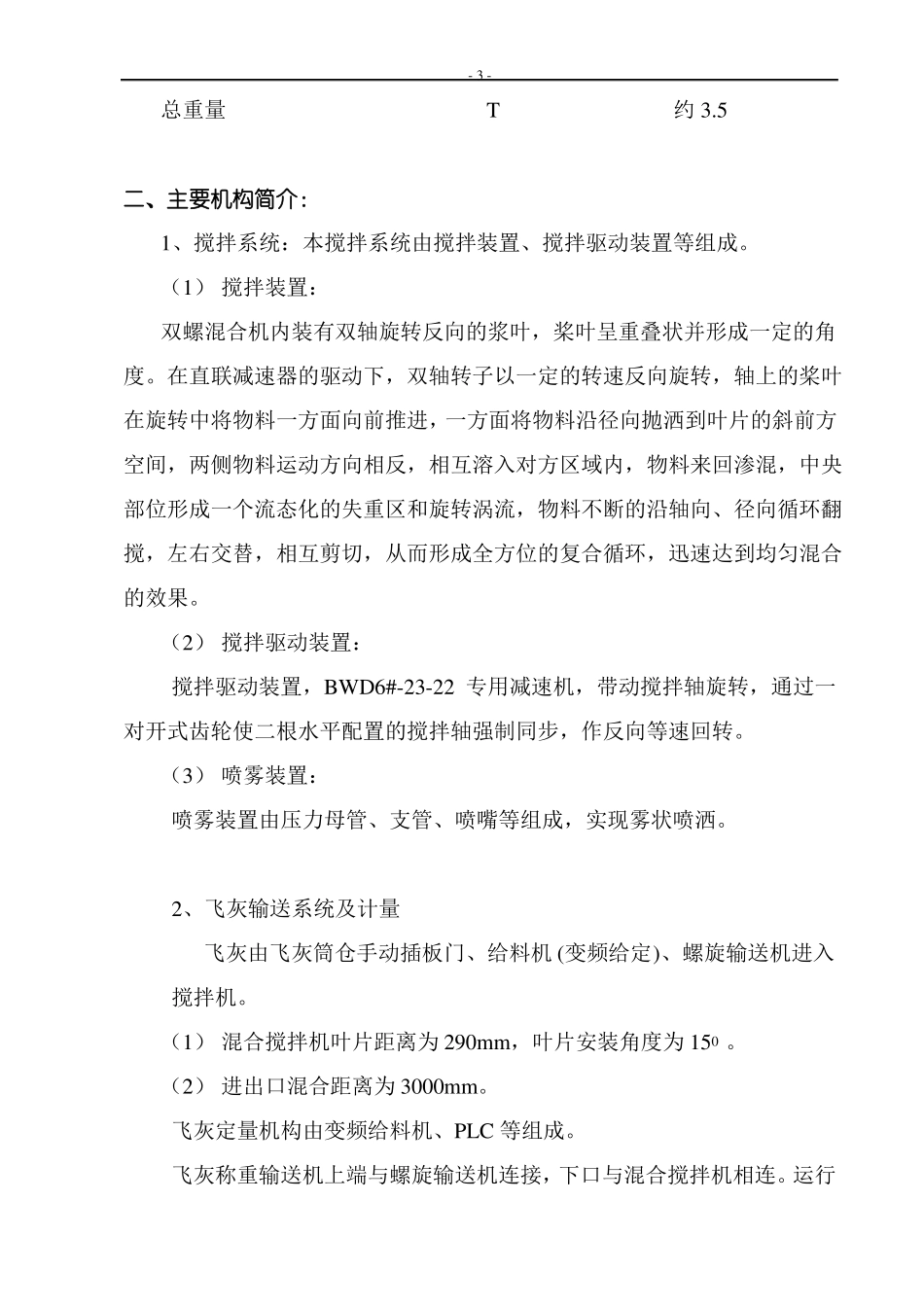

-1-SSZ-10型混合搅拌系统使用说明书无锡思贝斯自动化设备有限公司2014.4-2-SSZ-10型混合搅拌系统使用说明书本搅拌混合系统采用SSZ-10双轴混合搅拌机为主机。搅拌物料均匀、强烈，卸料速度连续快速，不仅能搅拌飞灰和干硬性混合物，还可以搅拌轻骨料混合物及各种砂浆等。主要适用于飞灰固化搅拌专业设备。本搅拌站由搅拌系统、飞灰定量、水、水泥、附加剂计量系统，飞灰经过飞灰定量给料机、飞灰螺旋输送机、水泥飞灰定量给料机、水泥称重输送机、混炼机以及气路、电器、微电脑计量控制系统等组成。安装方便，可迅速拆解。、本搅拌站采用PLC控制及触摸屏控制，并在现场设有电器操作柜。PLC控制控制搅拌站的自动配料、加水、加附加剂、搅拌速度、连续放料等一系列动作。达到全自动工作状态，并且手动/自动任意交换。触摸屏控制，选用微机或国产名牌微机、彩色显示器。电器元件选用施耐德产品，PLC、变频器采用西门子产品、保证搅拌站工作的可行性。该系统除包括PLC控制功能外，还有彩色画面显示，全汉字提示，搅拌站的全部工作状态可用数字符号和图形两种方式显示于一屏。可与用户的微机系统联网。一、主要技术性能参数：生产率m3/h10-12搅拌机出料容量m3/h10-12搅拌机控制方式恒速运行搅拌机控制范围m3/h0-12单件运输最大尺寸mm6500×980×1000-3-总重量T约3.5二、主要机构简介：1、搅拌系统：本搅拌系统由搅拌装置、搅拌驱动装置等组成。（1）搅拌装置：双螺混合机内装有双轴旋转反向的浆叶，桨叶呈重叠状并形成一定的角度。在直联减速器的驱动下，双轴转子以一定的转速反向旋转，轴上的桨叶在旋转中将物料一方面向前推进，一方面将物料沿径向抛洒到叶片的斜前方空间，两侧物料运动方向相反，相互溶入对方区域内，物料来回渗混，中央部位形成一个流态化的失重区和旋转涡流，物料不断的沿轴向、径向循环翻搅，左右交替，相互剪切，从而形成全方位的复合循环，迅速达到均匀混合的效果。（2）搅拌驱动装置：搅拌驱动装置，BWD6#-23-22专用减速机，带动搅拌轴旋转，通过一对开式齿轮使二根水平配置的搅拌轴强制同步，作反向等速回转。（3）喷雾装置：喷雾装置由压力母管、支管、喷嘴等组成，实现雾状喷洒。2、飞灰输送系统及计量飞灰由飞灰筒仓手动插板门、给料机(变频给定)、螺旋输送机进入搅拌机。（1）混合搅拌机叶片距离为290mm，叶片安装角度为150。（2）进出口混合距离为3000mm。飞灰定量机构由变频给料机、PLC等组成。飞灰称重输送机上端与螺旋输送机连接，下口与混合搅拌机相连。运行-4-结束后给料机自动停止，飞灰称重螺旋输送机清空后自动停止，搅拌机延时一段时间运行自动停止。3、水泥输送系统及计量水泥仓手动插板门、给料机(变频给定)，定量输送进入搅拌机。4、飞灰给料机参数型号YCD-H350出力15m3/h叶轮转速23r/min进出口DN350电机功率2.2KW控制方式：变频控制。5、飞灰称重螺旋输送机SLX-10出力10m3/h，进出口DN273，电机功率2.25.5KW，控制方式：恒速调速6、水泥给料机参数型号YCD-H150出力3.6m3/h叶轮转速23r/min进出口DN150电机功率0.75KW控制方式：变频控制。6、双轴混合搅拌机参数，型号SSZ-10出力10m3/h搅拌转速42r/min进口500*600带气缸电机功率22KW控制方式：恒速控制。7、水路系统供水系统由输送泵、蝶阀、料位计、流量计、管路等组成，由PLC控制。8、附加剂系统本搅拌站的附加剂系统用磁力泵，通过液位变送器定量将液体状的熬合剂送入稀释搅拌桶中，和定量水经过搅拌稀释后通过输送泵加压打入混合搅拌机内，飞灰、水、水泥、熬合剂按一定比例在混合机内混合搅拌。9、电气控制系统本搅拌站总装机容量50KW。搅拌站的控制系统由强电驱动、变频器控-5-制、定量给料、外部开关、微电脑控制系统等组成。整个系统的控制可以分手动和自动。（具体操作见电器操作手册）10、机架本搅拌站由一层平台，落料接管等组成。本站的主机安装在一层平台上，给料机，螺旋输送机安装在仓体与混合机之间。三、安装调试与试运转安装前，熟悉本说明书各部分的介绍。1、外观检查与清理检查主机、配料站的完整情况，清除机身外部的积灰和杂物，并在各润滑嘴处加注润滑油。2、安装步骤本...
