钻具摩阻与扭矩VIP免费

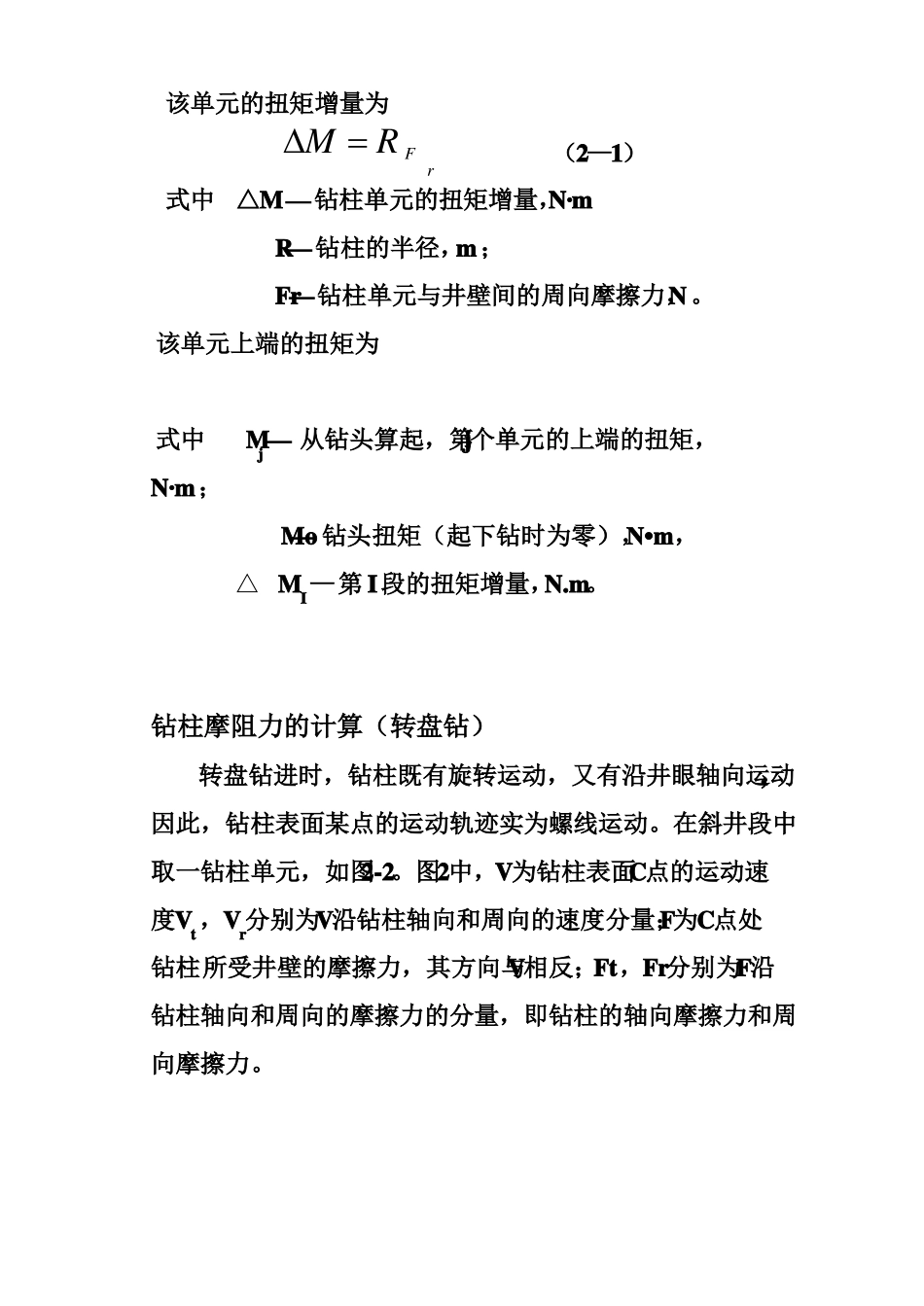

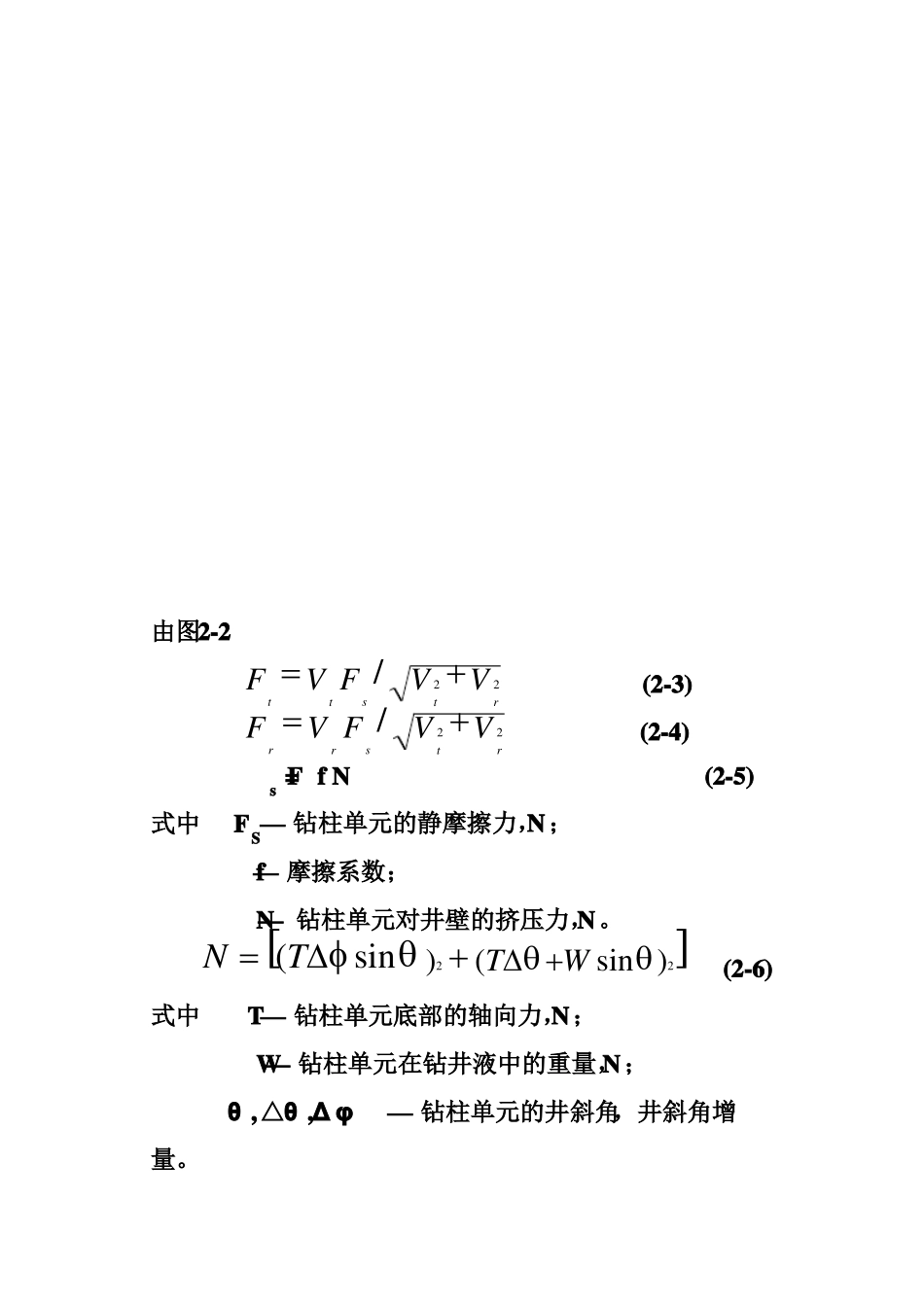

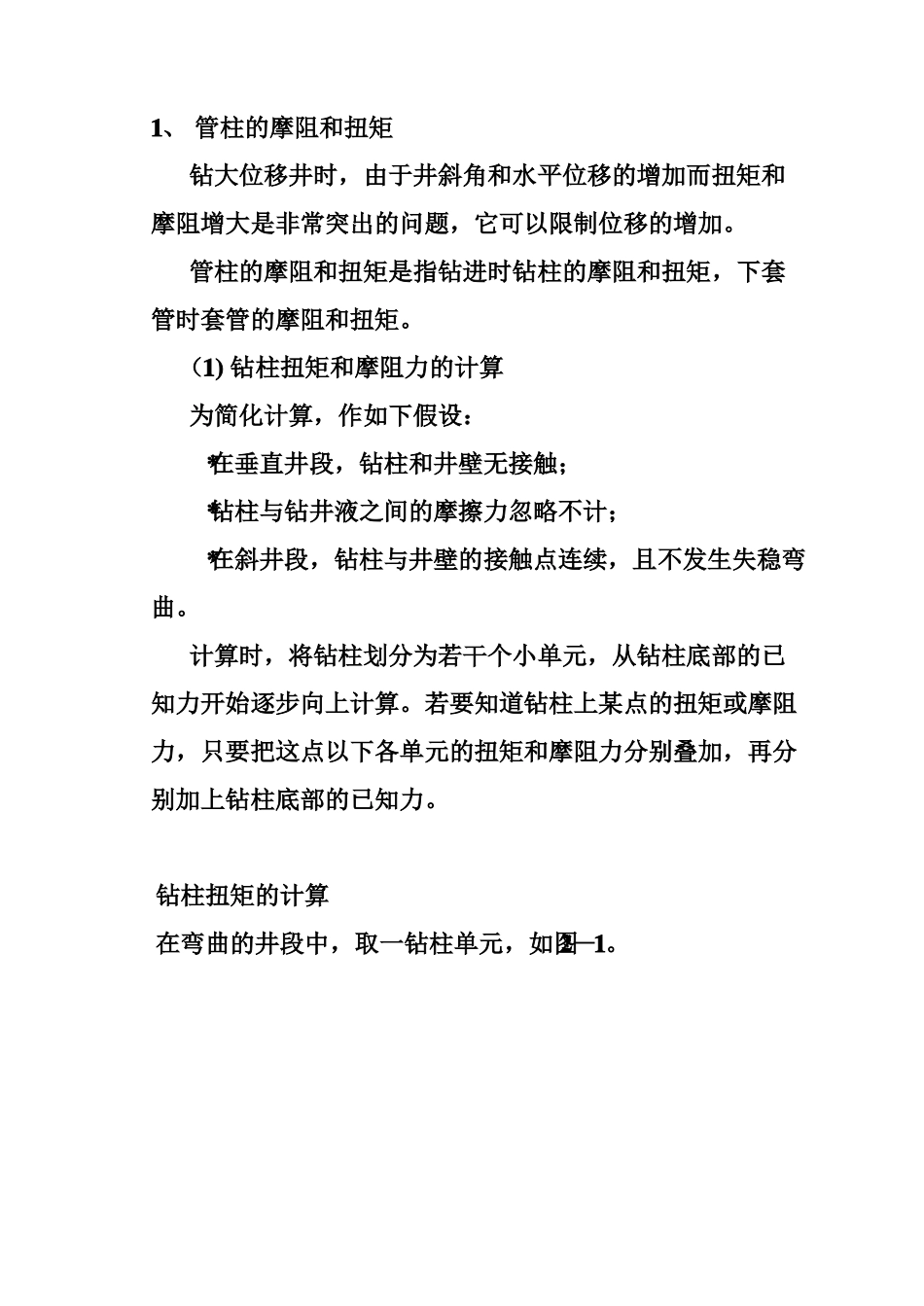

1、管柱的摩阻和扭矩钻大位移井时，由于井斜角和水平位移的增加而扭矩和摩阻增大是非常突出的问题，它可以限制位移的增加。管柱的摩阻和扭矩是指钻进时钻柱的摩阻和扭矩，下套管时套管的摩阻和扭矩。（1)钻柱扭矩和摩阻力的计算为简化计算，作如下假设：*在垂直井段，钻柱和井壁无接触；*钻柱与钻井液之间的摩擦力忽略不计；*在斜井段，钻柱与井壁的接触点连续，且不发生失稳弯曲。计算时，将钻柱划分为若干个小单元，从钻柱底部的已知力开始逐步向上计算。若要知道钻柱上某点的扭矩或摩阻力，只要把这点以下各单元的扭矩和摩阻力分别叠加，再分别加上钻柱底部的已知力。钻柱扭矩的计算在弯曲的井段中，取一钻柱单元，如图2—1。该单元的扭矩增量为MRFr（2—1）式中△M—钻柱单元的扭矩增量，N·mR—钻柱的半径，m；Fr—钻柱单元与井壁间的周向摩擦力，N。该单元上端的扭矩为式中Mj—从钻头算起，第j个单元的上端的扭矩，N·m；Mo—钻头扭矩（起下钻时为零），N•m，△MI—第I段的扭矩增量，N.m。钻柱摩阻力的计算（转盘钻）转盘钻进时，钻柱既有旋转运动，又有沿井眼轴向运动,因此，钻柱表面某点的运动轨迹实为螺线运动。在斜井段中取一钻柱单元，如图2-2。图2中，V为钻柱表面C点的运动速度Vt，Vr分别为V沿钻柱轴向和周向的速度分量；F为C点处钻柱所受井壁的摩擦力，其方向与V相反；Ft，Fr分别为F沿钻柱轴向和周向的摩擦力的分量，即钻柱的轴向摩擦力和周向摩擦力。由图2-2VF/VVFVF/VVFtts2trrs2t2r2r(2-3)(2-4)Fs=fN(2-5)式中FS—钻柱单元的静摩擦力，N；f—摩擦系数；N—钻柱单元对井壁的挤压力，N。N(Tsin)(TWsin)(2-6)22式中T—钻柱单元底部的轴向力，N；W—钻柱单元在钻井液中的重量，N；θ,△θ,Δφ—钻柱单元的井斜角，井斜角增量。减小管柱扭矩和摩阻的措施为减小管柱在大位移井中的扭矩和摩阻，在大位移井的设计与施工中要采取各种必要的措施。(1)优化井身剖面。(2)增强钻井液的润滑性用润滑性能好的低毒性钻井液。许多大位移井采用油基钻井液，一般来说，润滑基对油基钻井液性能影响较小，而油水比对润滑性影响较大。(3)优化钻柱设计、使用高强度钻杆底部钻具组合可少用钻铤，而使用高强度加重杆。(4)使用降扭矩工具使用不转动的钻杆护箍可有效地减小扭矩。(5)对于套管，可在套管上加箍或使用加厚套管。近几年国外应用选择性浮动装置下套管技术，可降低套管的摩阻。这种技术的原理是在套管内全部或部分地充满空气，通过降低套管在井内的重量来降低套管的摩阻。用的较多的是部分充气，这种方法可使套管的法向力降低80%。(6)提高地面设备的功率(7)使用顶部驱动系统2、钻柱设计钻柱设计包括底部钻具组合设计和钻杆设计。在大位移井中一般使用高强度薄壁钻杆，以减少扭矩和摩阻。对底部钻具组合（BHA），尺寸越大，钻柱的扭矩和摩阻也越大，这并不利于大位移井钻进，所以在保证钻压需要的前提下应使底部钻具组合的尺寸尽量减小。（1）钻柱设计应考虑的因素尽量减小压差卡钻的可能性。使用螺旋钻铤和螺旋扶正器，以增大环空间隙和减小钻柱与井壁之间的接触面积。尽量减少丝扣连接的数量。采用井下可调稳定器。尽量减少在大斜度井段使用加重钻杆的数量。选用高强度钻杆，使之具有足够的抗扭转力和抗磨能力。给钻头施压时尽量不使钻杆发生弯曲。(2)钻压设计大位移井的钻柱设计主要是钻压设计。在直井段底部和弯曲井段，钻柱的弯曲是不可避免的。在斜井段，可通过底部钻具的足够重量给钻头施加足够的钻压来避免钻柱的弯曲。为减少钻柱的扭矩和摩阻，在大位移井中底部钻具组合可部分的或全部的使用加重钻杆施加钻压。若用常规钻杆对钻头施加钻压，要考虑钻杆的弯曲问题。设计的原则是钻杆某点受到的压力载荷，不应超过钻杆的临界弯曲载荷。在大斜度井中，井斜角有利于钻杆的稳定性，所以钻杆在直井中的临界弯曲载荷适用于大斜度井。在直井中，钻杆的临界弯曲载荷用下式计算，FCRITEIWKsin2RB式中FCRIT—临界弯曲载荷，lb；E—杨氏模量，psi；I—惯性矩，in4；W—钻杆在空气中的重量，lb/ft；Kb—浮力系数，无因次；θ—井斜...
