风力发电风机拆除方法VIP免费

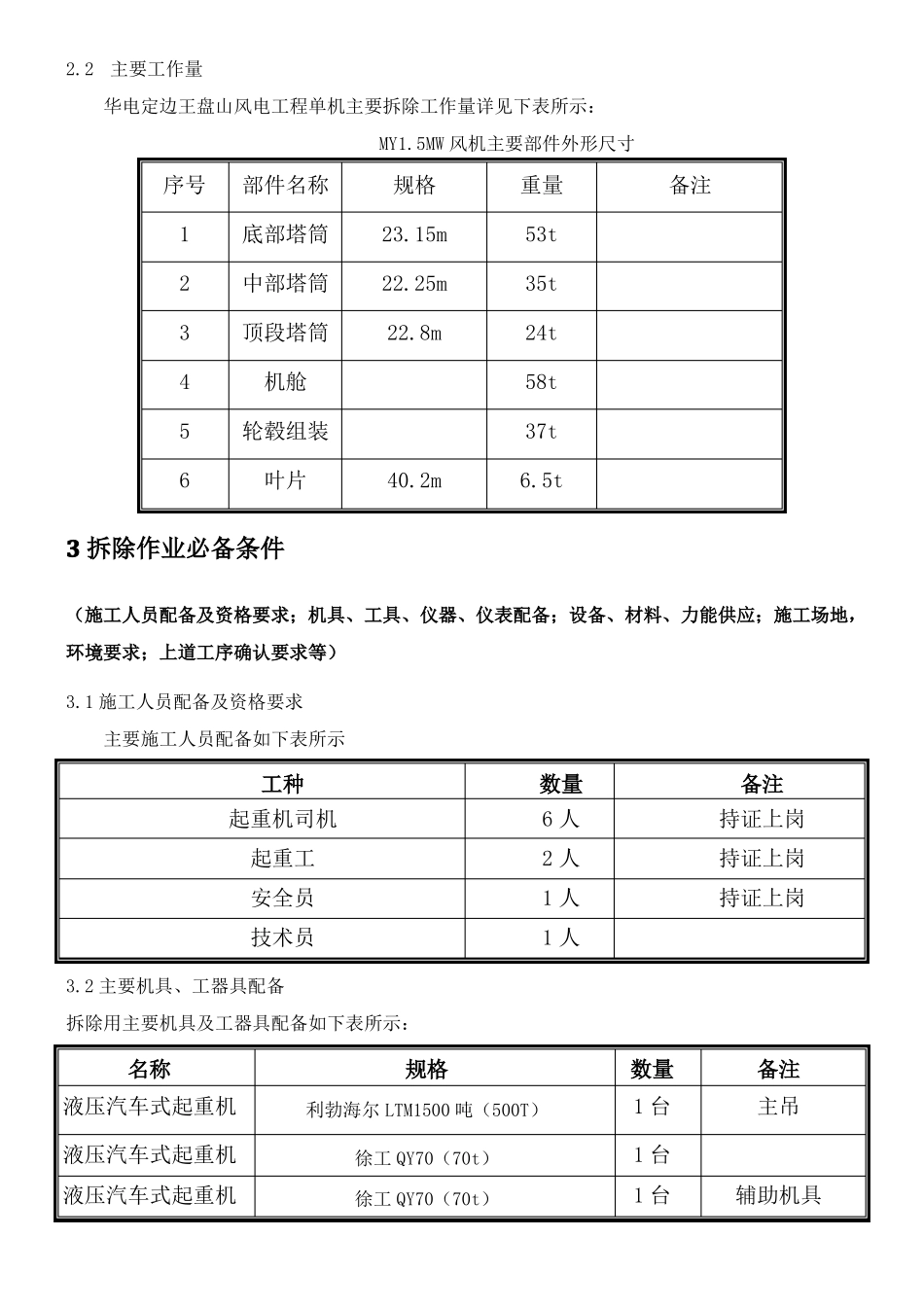

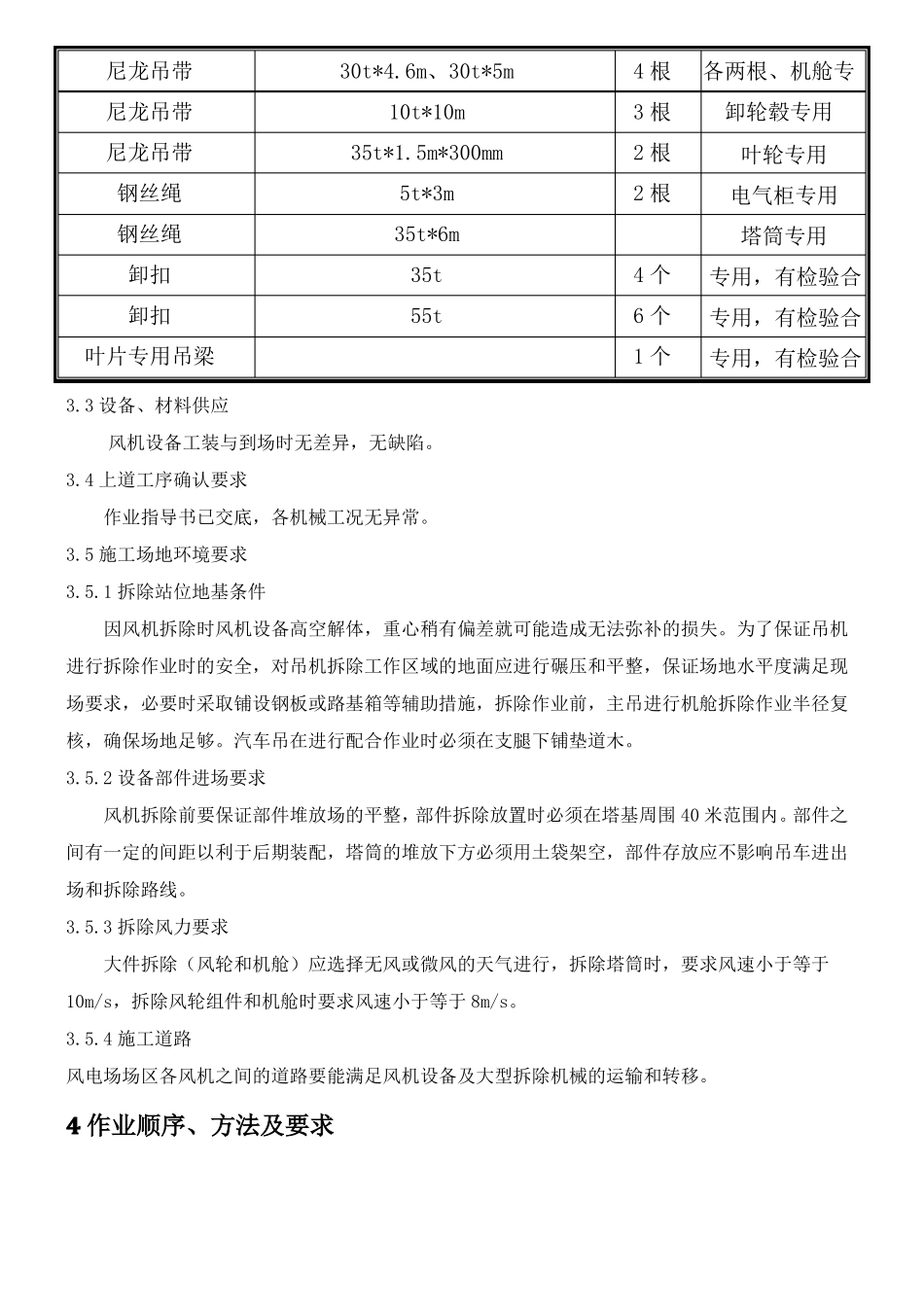

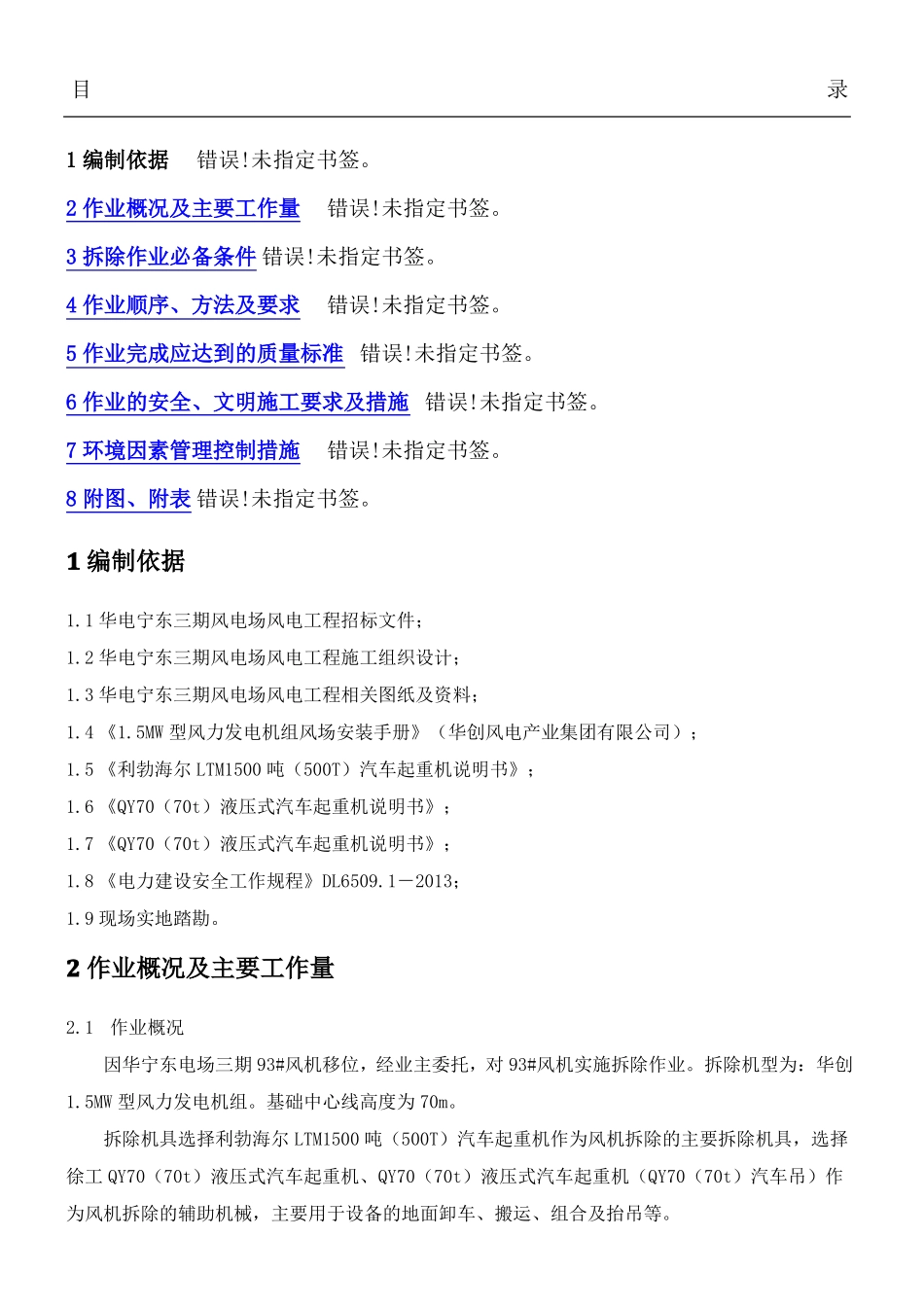

目1编制依据错误!未指定书签。2作业概况及主要工作量错误!未指定书签。3拆除作业必备条件错误!未指定书签。4作业顺序、方法及要求错误!未指定书签。5作业完成应达到的质量标准错误!未指定书签。6作业的安全、文明施工要求及措施错误!未指定书签。7环境因素管理控制措施错误!未指定书签。8附图、附表错误!未指定书签。录1编制依据1.1华电宁东三期风电场风电工程招标文件；1.2华电宁东三期风电场风电工程施工组织设计；1.3华电宁东三期风电场风电工程相关图纸及资料；1.4《1.5MW型风力发电机组风场安装手册》（华创风电产业集团有限公司）；1.5《利勃海尔LTM1500吨（500T）汽车起重机说明书》；1.6《QY70（70t）液压式汽车起重机说明书》；1.7《QY70（70t）液压式汽车起重机说明书》；1.8《电力建设安全工作规程》DL6509.1－2013；1.9现场实地踏勘。2作业概况及主要工作量2.1作业概况因华宁东电场三期93#风机移位，经业主委托，对93#风机实施拆除作业。拆除机型为：华创1.5MW型风力发电机组。基础中心线高度为70m。拆除机具选择利勃海尔LTM1500吨（500T）汽车起重机作为风机拆除的主要拆除机具，选择徐工QY70（70t）液压式汽车起重机、QY70（70t）液压式汽车起重机（QY70（70t）汽车吊）作为风机拆除的辅助机械，主要用于设备的地面卸车、搬运、组合及抬吊等。2.2主要工作量华电定边王盘山风电工程单机主要拆除工作量详见下表所示：MY1.5MW风机主要部件外形尺寸序号123456部件名称底部塔筒中部塔筒顶段塔筒机舱规格23.15m22.25m22.8m重量53t35t24t58t37t备注轮毂组装叶片40.2m6.5t3拆除作业必备条件（施工人员配备及资格要求；机具、工具、仪器、仪表配备；设备、材料、力能供应；施工场地，环境要求；上道工序确认要求等）3.1施工人员配备及资格要求主要施工人员配备如下表所示工种起重机司机起重工安全员技术员3.2主要机具、工器具配备拆除用主要机具及工器具配备如下表所示：数量6人2人1人1人备注持证上岗持证上岗持证上岗名称液压汽车式起重机液压汽车式起重机液压汽车式起重机规格利勃海尔LTM1500吨（500T）徐工QY70（70t）徐工QY70（70t）数量1台1台1台备注主吊辅助机具尼龙吊带尼龙吊带尼龙吊带钢丝绳钢丝绳卸扣卸扣叶片专用吊梁3.3设备、材料供应30t*4.6m、30t*5m10t*10m35t*1.5m*300mm5t*3m35t*6m35t55t4根各两根、机舱专3根2根2根4个6个1个卸轮毂专用叶轮专用电气柜专用塔筒专用专用，有检验合专用，有检验合专用，有检验合风机设备工装与到场时无差异，无缺陷。3.4上道工序确认要求作业指导书已交底，各机械工况无异常。3.5施工场地环境要求3.5.1拆除站位地基条件因风机拆除时风机设备高空解体，重心稍有偏差就可能造成无法弥补的损失。为了保证吊机进行拆除作业时的安全，对吊机拆除工作区域的地面应进行碾压和平整，保证场地水平度满足现场要求，必要时采取铺设钢板或路基箱等辅助措施，拆除作业前，主吊进行机舱拆除作业半径复核，确保场地足够。汽车吊在进行配合作业时必须在支腿下铺垫道木。3.5.2设备部件进场要求风机拆除前要保证部件堆放场的平整，部件拆除放置时必须在塔基周围40米范围内。部件之间有一定的间距以利于后期装配，塔筒的堆放下方必须用土袋架空，部件存放应不影响吊车进出场和拆除路线。3.5.3拆除风力要求大件拆除（风轮和机舱）应选择无风或微风的天气进行，拆除塔筒时，要求风速小于等于10m/s，拆除风轮组件和机舱时要求风速小于等于8m/s。3.5.4施工道路风电场场区各风机之间的道路要能满足风机设备及大型拆除机械的运输和转移。4作业顺序、方法及要求4.1作业流程：风力发电机拆除时，总施工顺序应遵循“先上后下”的原则。大件具体拆除顺序为：施工准备→拆除风轮→风叶解体→拆除机舱→拆除塔筒三、二段、一段→控制柜、变频柜→设备防护（见下页配图）4.2拆除方法4.2.1吊车站位吊车站位应遵循“一次站位多次拆除”的原则，尽量保证500t汽车吊站在一个位置能够拆除所有的部件，避免多次移动吊车影响拆除速度，具体站位根据机位实际尺寸、状态确定，针对不同的机位，其周围环境也有所不同，可针对具体情况做相应调整。4.2.2吊车工况主力吊机为50...
