第节串联和并联VIP免费

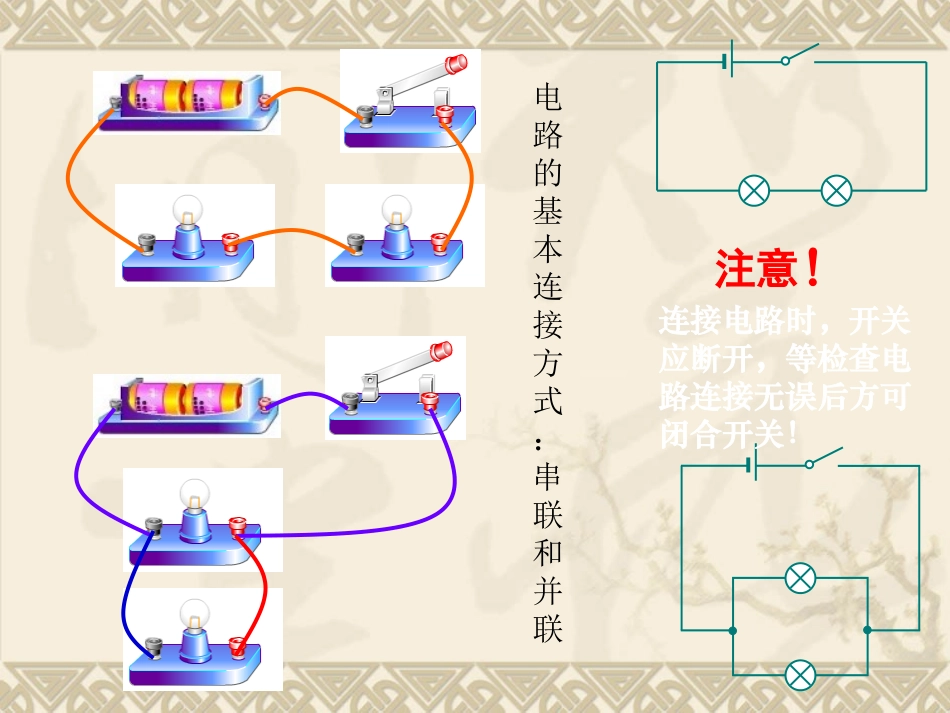

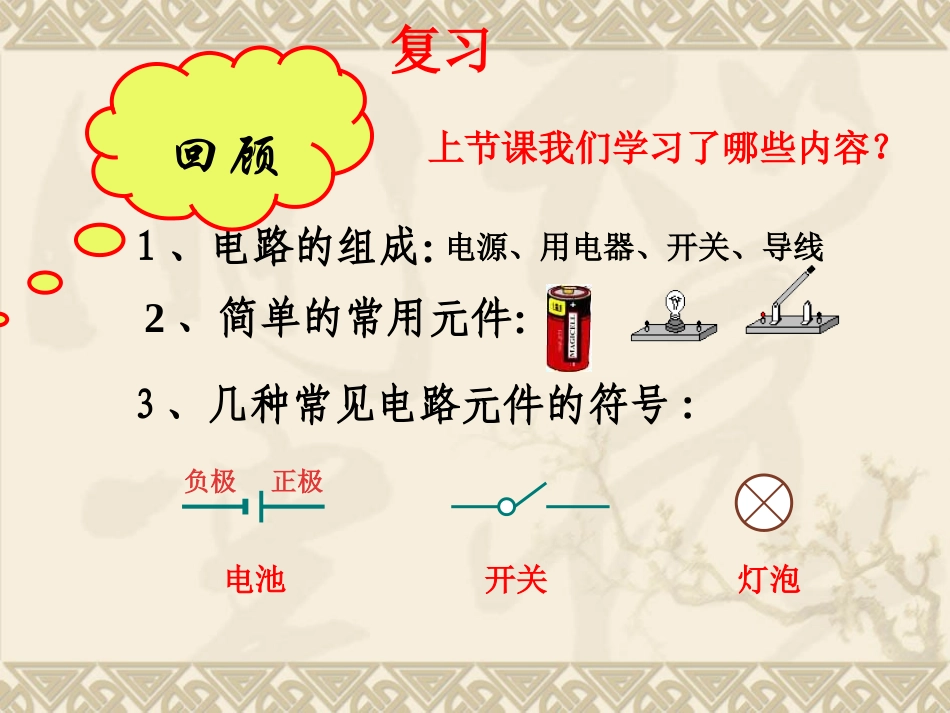

上节课我们学习了哪些内容？1、电路的组成：3、几种常见电路元件的符号:回顾电池灯泡负极正极开关复习电源、用电器、开关、导线2、简单的常用元件：连接电路时，开关应断开，等检查电路连接无误后方可闭合开关！注意！电路的基本连接方式：串联和并联把小灯泡类比为同学的话，串联就象是手牵手。串联L1L2电路图：注意：在连接电路的过程中，开关必须是_____的断开（1）串联电路SL1L2实物图：S观察实验现象（1）问题1：当闭合开关S时，两个灯泡有什么变化？有几条电流流径？L2L1S实验现象（1）结果两灯泡都亮L1L2S观察实验现象(2)问题2：当调换开关S的位置时，两个灯泡有什么变化？L2L1S实验现象（2）结果调换开关S位置后，两灯都亮SL2L1结论——串联电路的特点1电流只有____流径2开关控制_______用电器，开关位置改变，控制作用_______所有一条不变L2L13用电器______独立工作不能S并联把小灯泡类比为同学的话，并联就象是两只手分别抓住另一同学的两个肩膀。并联干路和支路并联电路中用电器共用的那部分电路叫干路单独使用的那部分电路叫支路干路干路支路支路（2）并联电路SS2L1SS1S2L1L2S1S2L1L2SL1L2电路图实物图SS1S2L1L2问题3当闭合开关S、S1、S2时，灯泡L1、L2的变化？观察实验（3）SS1S2L1L2两灯泡都亮实验（3）结果问题4当断开S2，闭合S、S1时，灯泡L1、L2有什么变化？SS1S2L1L2观察实验（4）现象SS1S2L1L2灯泡L1亮灯泡L2不亮实验（4）结果SS1S2L1L2问题5当断开开关S1，闭合开关S、S2时，灯泡L1、L2的变化？观察实验（5）SS1S2L1L2灯泡L1不亮灯泡L2亮实验（5）结果并联电路结论：在并联电路中：干路开关可以控制所有用电器，支路开关只能控制其所在支路的用电器。结论——并联电路的特点1电流有________________流径；2干路开关控制______用电器；支路开关只控制_______用电器。3用电器____独立工作SS1S2L1L2能两条（或多条）所有本支路街道的路灯是怎样连接的？判断下列电路应采用什么连接方式（串联或并联）判断下列电路应采用什么连接方式（串联或并联）（（11）家里的电灯和电视机、冰箱。（））家里的电灯和电视机、冰箱。（）（（22）晚上，马路上的灯有亮有灭。（））晚上，马路上的灯有亮有灭。（）（（33）教室里的日光灯。（））教室里的日光灯。（）（（44）开关和它控制的用电器。（））开关和它控制的用电器。（）并联并联并联并联并联并联串联串联及时强化11、在图中，两个灯泡并联的是：、在图中，两个灯泡并联的是：(())22、如果电路中的两个用电器，闭合开关后，两灯同时亮，、如果电路中的两个用电器，闭合开关后，两灯同时亮，下列说法正确的是（）下列说法正确的是（）AA、两灯一定是串联。、两灯一定是串联。BB、两灯一定是并联。、两灯一定是并联。CC、两灯可能是串联，也可能并联。、两灯可能是串联，也可能并联。DD、条件不足，无法判断。、条件不足，无法判断。CCCCSS1S2L1L2请同学用箭头标出下面两幅图中的电流方向猜想：这些家用电器之间的连接方式可能是什么？这些小彩灯是串联和并联组合而成的下面的路灯可能又是怎么连接的呢？玩具警车的简化电路图电路图中小灯泡L与小电动机M是串联的还是并联的？ML因为小电动机的两端与小灯泡的两端分别连在一起，所以是并联的。小结串联两个或两个以上用电器顺次连接到电路中，这种连接方式叫串联串联电路中的电流只有一条路径。在串联电路中，开关可以控制所有用电器，开关位置的改变并不影响它对用电器的控制作用。串联电路中小灯泡互相影响并联两个或两个以上用电器并列连在一起再接到电路中，这种连接方式叫并联并联电路中有干路和支路。在并联电路中，干路开关可以控制所有用电器，支路开关只能控制其所在支路的用电器。并联电路中小灯泡互不影响动手动脑学物理如图，要用两个开关分别控制两个灯泡，应该怎样连接电路？请在图中画出接线。动手动脑学物理请画出下面实物电路的电路图。1.如果电路中有两个用电器,下列说法中正确的是（）A.闭合开关S后,亮灯同时亮的一定是串联.B.闭合开关S后,亮灯同时亮的一定是并联.C.闭合开关S后,亮灯同时亮的可能是并联,也可能是串联.D.条件不足,无法判定.2、如图2...
