氧化塘施工组织设计方案VIP免费

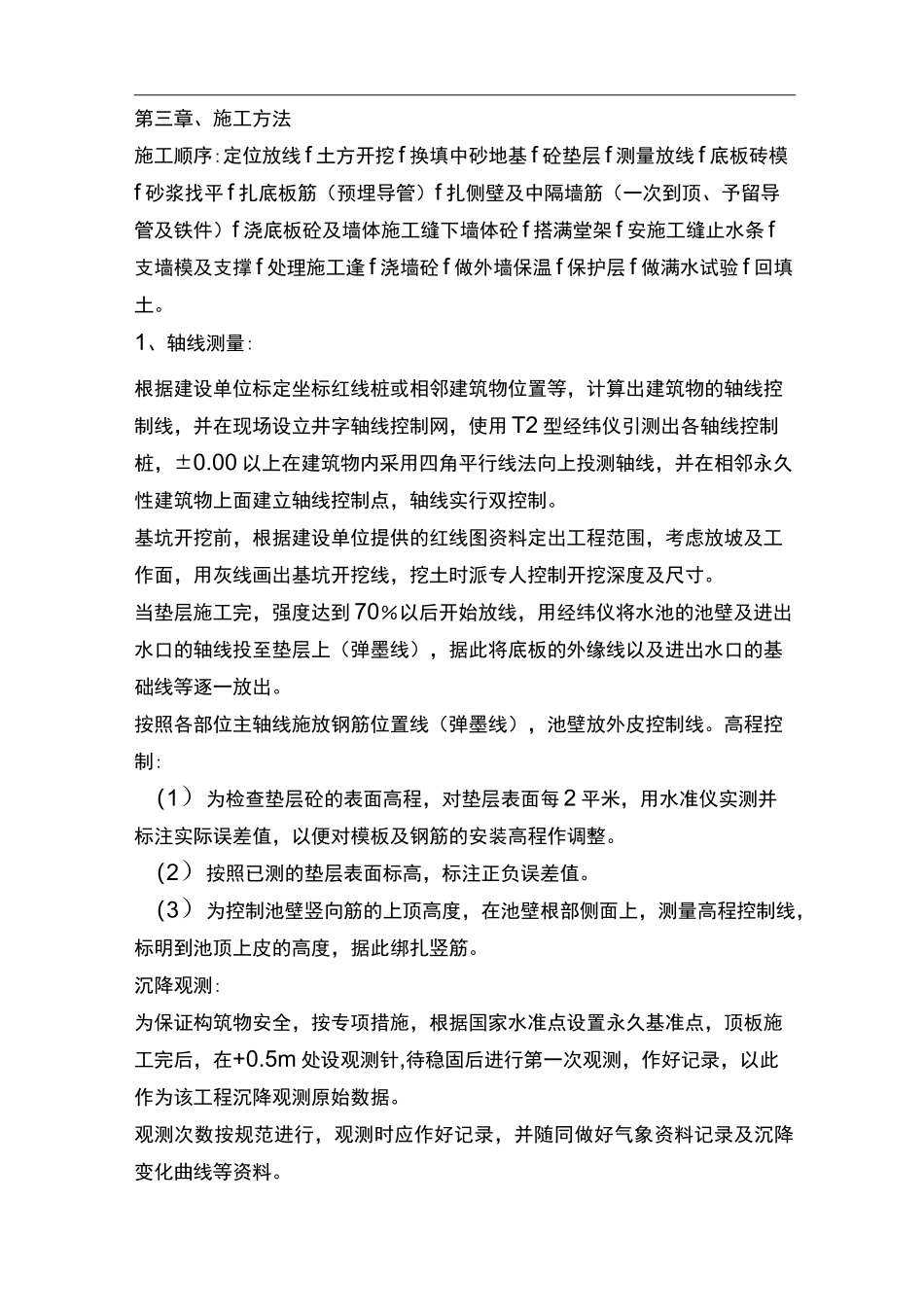

氧化塘施工组织设计方案_第1页
1/7
氧化塘施工组织设计方案_第2页
2/7
氧化塘施工组织设计方案_第3页
3/7
第三章、施工方法施工顺序:定位放线f土方开挖f换填中砂地基f砼垫层f测量放线f底板砖模f砂浆找平f扎底板筋(预埋导管)f扎侧壁及中隔墙筋(一次到顶、予留导管及铁件)f浇底板砼及墙体施工缝下墙体砼f搭满堂架f安施工缝止水条f支墙模及支撑f处理施工逢f浇墙砼f做外墙保温f保护层f做满水试验f回填土。1、轴线测量:根据建设单位标定坐标红线桩或相邻建筑物位置等,计算出建筑物的轴线控制线,并在现场设立井字轴线控制网,使用T2型经纬仪引测出各轴线控制桩,±0.00以上在建筑物内采用四角平行线法向上投测轴线,并在相邻永久性建筑物上面建立轴线控制点,轴线实行双控制。基坑开挖前,根据建设单位提供的红线图资料定出工程范围,考虑放坡及工作面,用灰线画出基坑开挖线,挖土时派专人控制开挖深度及尺寸。当垫层施工完,强度达到70%以后开始放线,用经纬仪将水池的池壁及进出水口的轴线投至垫层上(弹墨线),据此将底板的外缘线以及进出水口的基础线等逐一放出。按照各部位主轴线施放钢筋位置线(弹墨线),池壁放外皮控制线。高程控制:(1)为检查垫层砼的表面高程,对垫层表面每2平米,用水准仪实测并标注实际误差值,以便对模板及钢筋的安装高程作调整。(2)按照已测的垫层表面标高,标注正负误差值。(3)为控制池壁竖向筋的上顶高度,在池壁根部侧面上,测量高程控制线,标明到池顶上皮的高度,据此绑扎竖筋。沉降观测:为保证构筑物安全,按专项措施,根据国家水准点设置永久基准点,顶板施工完后,在+0.5m处设观测针,待稳固后进行第一次观测,作好记录,以此作为该工程沉降观测原始数据。观测次数按规范进行,观测时应作好记录,并随同做好气象资料记录及沉降变化曲线等资料。2、土方工程1)开挖时要开出完整的作业面,便于下道工序插入形成流水作业;2)本工程采用机械土方大开挖,放坡系数0.5。机械开挖土方至设计标高上20cm,余下土方采用人工修边捡底。3)在基坑内根据地下水、雨水量的多少,在基础以外开挖集水坑并预先准备好水泵,随时作好基坑内排水工作,并有效地防止地表水流入基坑;在地下水位较低和土质较好的情况下,基坑底四周设置排水沟、集水井,采用明沟排水的方法,必要时可在中间加设小支沟与边沟连通。排水沟的截面宜为300~400m(宽)TOOmm(深),纵向坡度宜为0.5%。集水井的截面宜为600mm(长)3600mm(宽尸1000mm(深),@20~30m设一个。基坑底地下水由排水沟流入集水井,然后用高扬程潜水泵排走。当地下水较大而土质属细砂、粉砂土时,基坑挖土容易产生流砂现象,需用围蔽截水和人工降低地下水位等方法。4)开挖土方至图纸规定的土质和标高时,请设计院、地质勘察单位进行验槽,合格后方可进行下道工序施工。3、砼垫层:中砂垫层施工完毕后,进行C10砼垫层施工,应先在地基上抄平,并处理平整。在砂垫层上定出砼垫层的边线。浇筑砼时,应在地基上打上钢钎,作为砼浇筑厚度标记,砼垫层边模采用钢钎固定,砼垫层采用平板式振捣器捣密实,表面用木抹收平整。4.钢筋工程:钢筋在隐蔽之前,对钢筋的规格、型号、类别、位置、根数、间距、锚固长度、接搭长度、焊接质量、预留插筋、保护层厚度等要做好工序自检工作,同时对电线盒、管、预留洞口的位置进行检查,自检合格后由专职质检与施工负责人进行验收,合格后提交监理和甲方进行工程验收,方可进行下道工序。但基础钢筋分项必须经设计院、质检站参加隐蔽验收。1)钢筋绑扎a、底板钢筋1)在绑扎时应注意钢筋穿插顺序,使得就位后不发生变形移动。2)绑扎底板钢筋的关键是控制好上下层钢筋的保护层,确保池壁预留筋的准确位置,这就要求在认真分析图纸的基础上,根据底板筋的直径与分布情况,预先确定上下层的保护层垫块与架立筋(板凳铁)的摆放间距,架立筋采用025钢筋,板凳铁间距控制在0.5米30.5米的间距。3)底板钢筋绑扎完毕后,随即进行墙筋的插筋,为了保证位置的准确性,必须在底板上层钢筋处采用限位钢筋与墙筋焊牢,钢筋绑扎要校好垂直度,使其保持位置准确、顺直。b、墙钢筋1)墙插筋定位:墙插筋安装时,在底板上要用拉筋(成十字型)与邻近钢筋焊接,保证其垂直度及位置准确,使各钢筋固...
