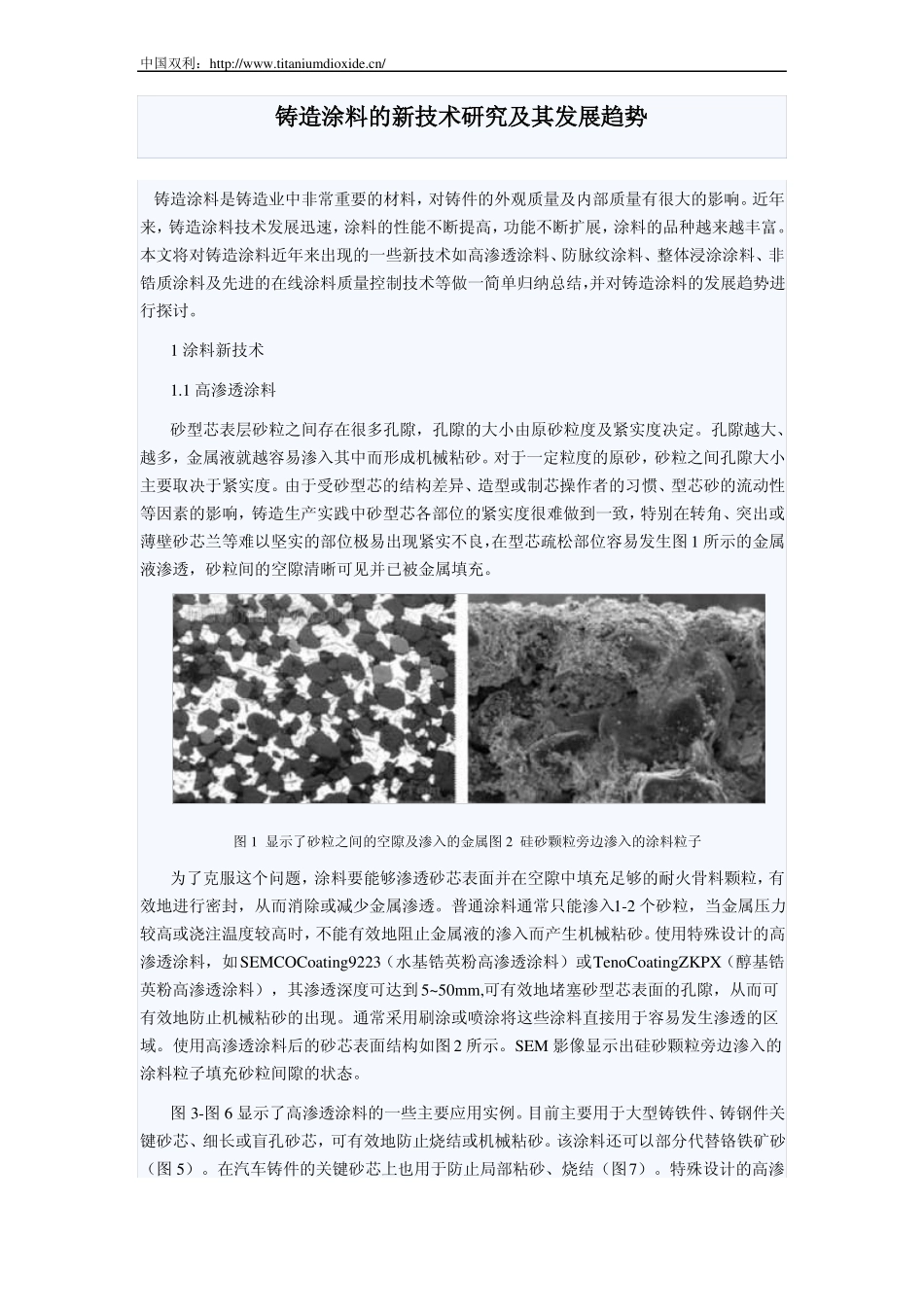

中国双利:http://www.titaniumdioxide.cn/铸造涂料的新技术研究及其发展趋势铸造涂料是铸造业中非常重要的材料,对铸件的外观质量及内部质量有很大的影响。近年来,铸造涂料技术发展迅速,涂料的性能不断提高,功能不断扩展,涂料的品种越来越丰富。本文将对铸造涂料近年来出现的一些新技术如高渗透涂料、防脉纹涂料、整体浸涂涂料、非锆质涂料及先进的在线涂料质量控制技术等做一简单归纳总结,并对铸造涂料的发展趋势进行探讨。1涂料新技术1.1高渗透涂料砂型芯表层砂粒之间存在很多孔隙,孔隙的大小由原砂粒度及紧实度决定。孔隙越大、越多,金属液就越容易渗入其中而形成机械粘砂。对于一定粒度的原砂,砂粒之间孔隙大小主要取决于紧实度。由于受砂型芯的结构差异、造型或制芯操作者的习惯、型芯砂的流动性等因素的影响,铸造生产实践中砂型芯各部位的紧实度很难做到一致,特别在转角、突出或薄壁砂芯兰等难以坚实的部位极易出现紧实不良,在型芯疏松部位容易发生图1所示的金属液渗透,砂粒间的空隙清晰可见并已被金属填充。图1显示了砂粒之间的空隙及渗入的金属图2硅砂颗粒旁边渗入的涂料粒子为了克服这个问题,涂料要能够渗透砂芯表面并在空隙中填充足够的耐火骨料颗粒,有效地进行密封,从而消除或减少金属渗透。普通涂料通常只能渗入1-2个砂粒,当金属压力较高或浇注温度较高时,不能有效地阻止金属液的渗入而产生机械粘砂。使用特殊设计的高渗透涂料,如SEMCOCoating9223(水基锆英粉高渗透涂料)或TenoCoatingZKPX(醇基锆英粉高渗透涂料),其渗透深度可达到5~50mm,可有效地堵塞砂型芯表面的孔隙,从而可有效地防止机械粘砂的出现。通常采用刷涂或喷涂将这些涂料直接用于容易发生渗透的区域。使用高渗透涂料后的砂芯表面结构如图2所示。SEM影像显示出硅砂颗粒旁边渗入的涂料粒子填充砂粒间隙的状态。图3-图6显示了高渗透涂料的一些主要应用实例。目前主要用于大型铸铁件、铸钢件关键砂芯、细长或盲孔砂芯,可有效地防止烧结或机械粘砂。该涂料还可以部分代替铬铁矿砂(图5)。在汽车铸件的关键砂芯上也用于防止局部粘砂、烧结(图7)。特殊设计的高渗中国双利:http://www.titaniumdioxide.cn/透涂料用于涡壳用液压件的脉纹防止。该涂料含有氧化铁等防止脉纹的活性成分,同时还含有磷片石墨等防粘砂材料。涂料浸涂时氧化铁等活性成分可渗入砂芯表面5耀10mm,抗粘砂材料留在砂芯的表面。因此,该涂料可有效地防止脉纹和粘砂(图8)。1.2防脉纹涂料脉纹缺陷是发动机铸件生产中的典型铸造缺陷。其中冷芯盒砂芯产生脉纹的倾向最大。发动机铸件在水套、油道、气道部位经常会出现脉纹缺陷,这种缺陷会阻碍发动机内腔气液涡流特性,从而影响到发动机的工作性能。大量的研究和长期的铸造实践表明,铸件表面产生脉纹缺陷的根本原因是硅砂在573℃相变膨胀引起的热应力导致砂芯表层开裂,铁液渗入裂纹中所致。脉纹的产生有两个基本条件:一是相变膨胀产生的热应力大于砂芯表面的强度;二是铁液具有足够的流动性。因此,凡是能减少热应力的因素都会减少脉纹的产生,能提高中国双利:http://www.titaniumdioxide.cn/砂芯高温强度及韧性的因素也会减少脉纹的出现,能加速铁液凝固的因素也会减少脉纹的产生。目前国内外针对脉纹缺陷所采取的措施无外乎以上三个方面。防脉纹涂料是最为经济有效地防脉纹措施。目前在国内外汽车铸铁件中已获得广泛的应用。福士科公司的RheotecXL是典型的防脉纹涂料,同时也是一种综合性能极佳的汽车铸件复杂关键砂芯专用涂料。主要用于缸体缸盖的水套、油道、进排气道、差速器等关键砂芯,可以有效地防止铸件内腔常见的脉纹、烧结、粘砂等缺陷,大大提高铸件内腔的清洁度。可以代替防脉纹添加剂,降低成本。该涂料具有良好的隔热性,可以推迟砂粒的相变膨胀和砂芯粘结剂的分解;涂料中含有氧化铁红等具有防脉纹作用的成分;涂层在浇注时有适度烧结,从而提高了涂层和砂芯表面的强度。图9是采用不同涂料时砂芯表面的温度随时间的变化曲线。从曲线可以看出,RheotecXL涂料具有良好的保温性能,可使砂芯表面的温度大大降低,减低硅砂相变的发生速率及相变产生的...
