顶管接收井施工方案VIP免费

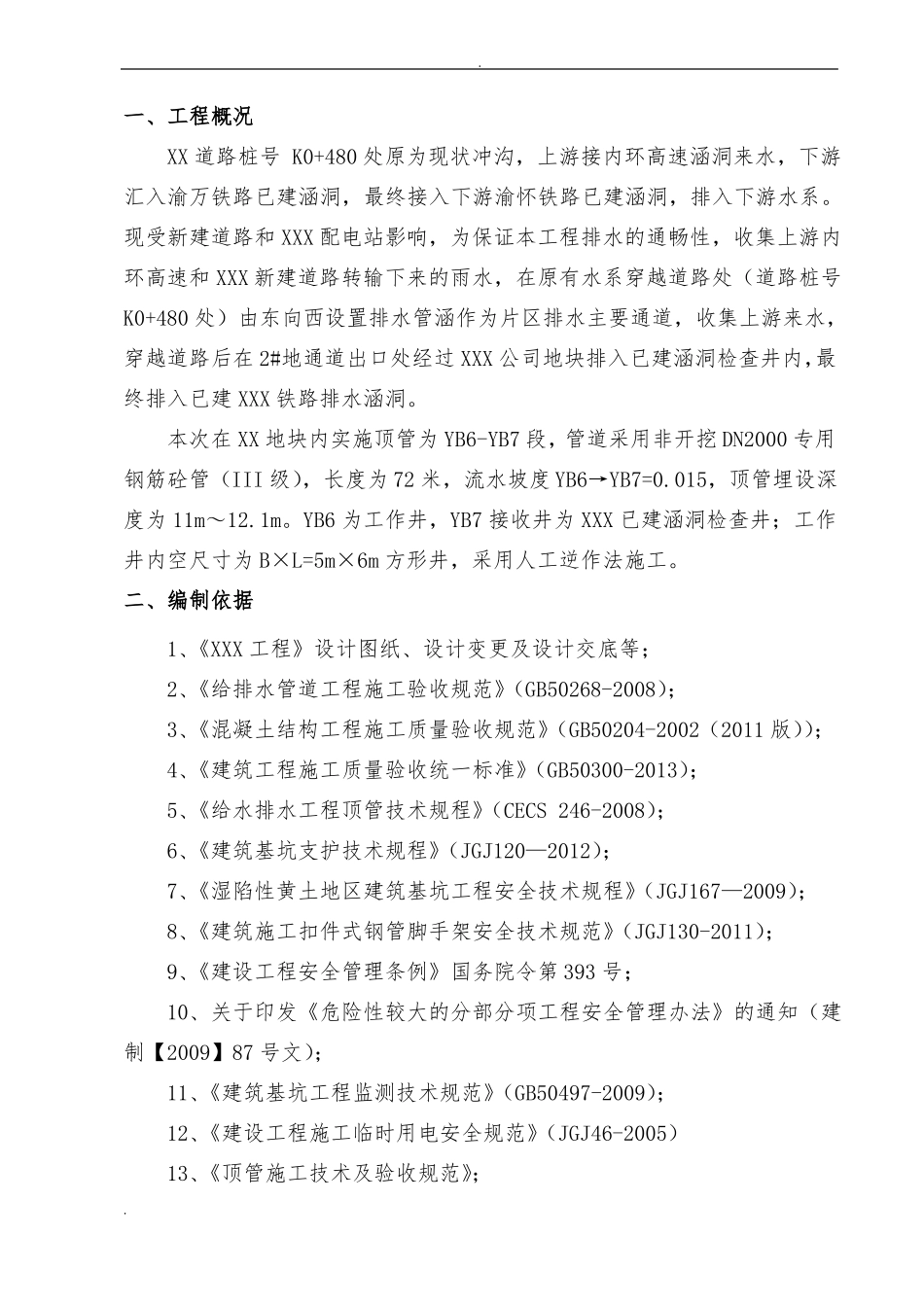

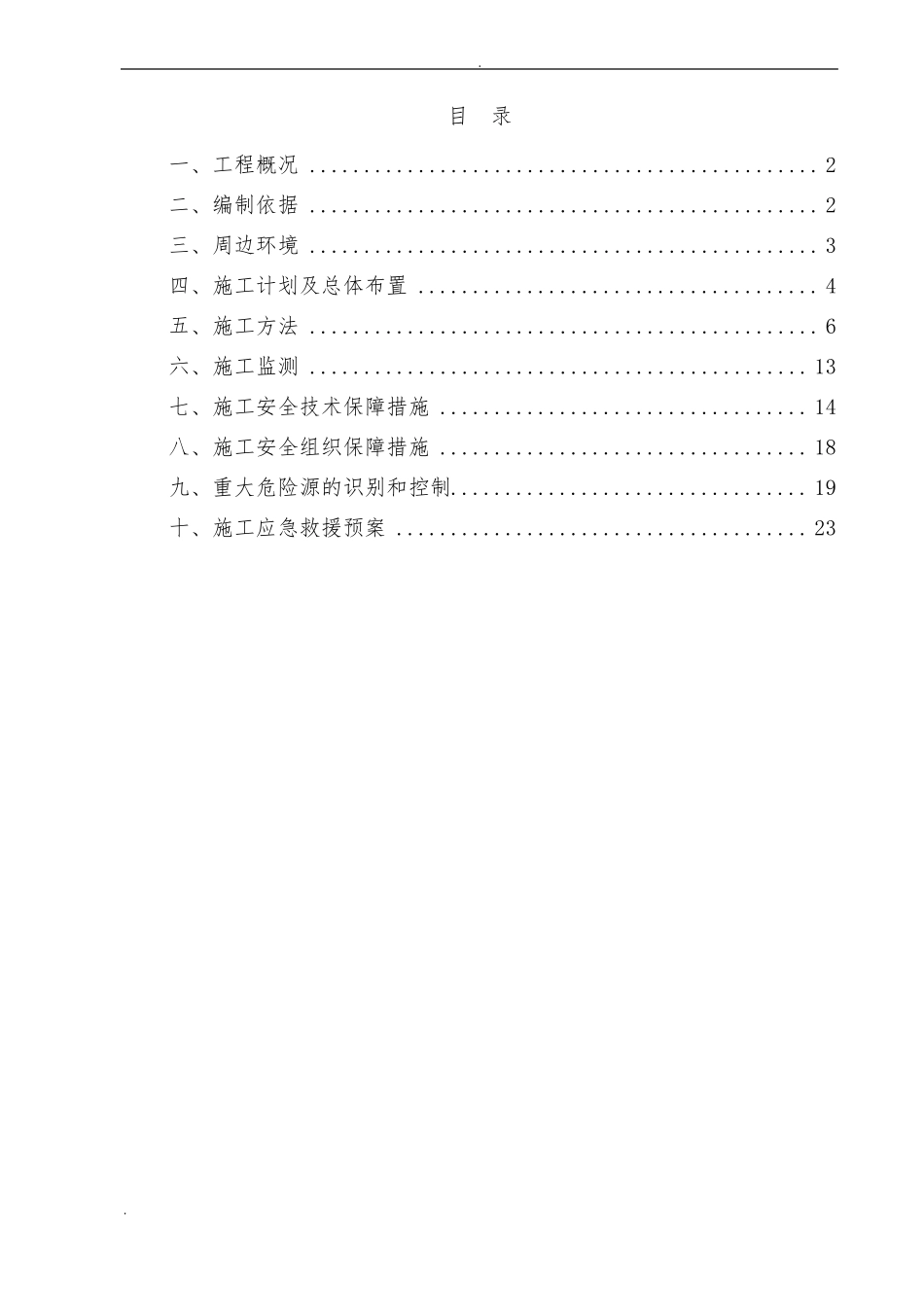

.目录一、工程概况...............................................2二、编制依据...............................................2三、周边环境...............................................3四、施工计划及总体布置.....................................4五、施工方法...............................................6六、施工监测..............................................13七、施工安全技术保障措施..................................14八、施工安全组织保障措施..................................18九、重大危险源的识别和控制.................................19十、施工应急救援预案......................................23..一、工程概况XX道路桩号K0+480处原为现状冲沟，上游接内环高速涵洞来水，下游汇入渝万铁路已建涵洞，最终接入下游渝怀铁路已建涵洞，排入下游水系。现受新建道路和XXX配电站影响，为保证本工程排水的通畅性，收集上游内环高速和XXX新建道路转输下来的雨水，在原有水系穿越道路处（道路桩号K0+480处）由东向西设置排水管涵作为片区排水主要通道，收集上游来水，穿越道路后在2#地通道出口处经过XXX公司地块排入已建涵洞检查井内，最终排入已建XXX铁路排水涵洞。本次在XX地块内实施顶管为YB6-YB7段，管道采用非开挖DN2000专用钢筋砼管（III级），长度为72米，流水坡度YB6→YB7=0.015，顶管埋设深度为11m～12.1m。YB6为工作井，YB7接收井为XXX已建涵洞检查井；工作井内空尺寸为B×L=5m×6m方形井，采用人工逆作法施工。二、编制依据1、《XXX工程》设计图纸、设计变更及设计交底等；2、《给排水管道工程施工验收规范》（GB50268-2008）；3、《混凝土结构工程施工质量验收规范》（GB50204-2002（2011版））；4、《建筑工程施工质量验收统一标准》（GB50300-2013）；5、《给水排水工程顶管技术规程》（CECS246-2008）；6、《建筑基坑支护技术规程》（JGJ120—2012）；7、《湿陷性黄土地区建筑基坑工程安全技术规程》（JGJ167—2009）；8、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；9、《建设工程安全管理条例》国务院令第393号；10、关于印发《危险性较大的分部分项工程安全管理办法》的通知（建制【2009】87号文）；11、《建筑基坑工程监测技术规范》（GB50497-2009）；12、《建设工程施工临时用电安全规范》（JGJ46-2005）13、《顶管施工技术及验收规范》；..14、《龙门架及井架物料提升机安全技术规范》(JGJ88-2010)；15、《顶进施工法用钢筋混凝土排水管》（JC/T640-2011）；16、《建筑施工土石方工程安全技术规范》（JGJ180-2009）；17、《一般用途钢丝绳》（GB/T20118-2006）；18、《重庆市危险性较大的分部分项工程安全实施细则》渝建发〔2014〕16号；19、《给水排水工程顶管技术规程》（CECS246:2008）；20、《建筑边坡工程技术规范》（GB50330-2013）；21、《生产过程危险和有害因素分类和代码》（GB/T13861-2009）；22、《建筑机械使用安全技术规程》（JGJ33-2012）；23、《建筑深基坑工程施工安全技术规范》（JGJ311-2013）；24、《施工现场机械设备检查技术规程》（JGJ160-2008）；25、《生产经营单位安全生产事故应急预案编制导则》（GB/T29639-2013）；26、铁道部《铁路营业线施工安全管理办法》（铁办〔2012〕280号）；27、《成都铁路局营业线施工及安全管理实施细则》（试行）成铁施工[2014]598号三、周边环境（1）、顶管接口检查井YB7为XXX已建涵洞检查井，内空尺寸为2.7m*2.7m，壁厚为0.5m；本次实施顶管接入标高为检查井底。（2）、YB6～YB7段顶管覆盖层分布情况该段顶管地势平坦，场平标高254.5米；以砂岩为主，少量为泥岩，岩层厚度约12.2m，岩土层界面倾角较缓，岩体较完整，整体稳定。（3）、YB6～YB7段顶管实施区域周边环境情况该段顶管右侧为XXX新建配电站，管道中心线距配电站边平面最近距离..约22米；顶管左侧为配电站用于出线的小铁塔，管道中心线距2#、3#、4#、5#铁塔距离约8.5米；其中，6#小铁塔距离较近约2.5米；小铁塔基础深度约3米，顶管埋设深度约11.6米。YB6工作井右后侧有1号铁...
