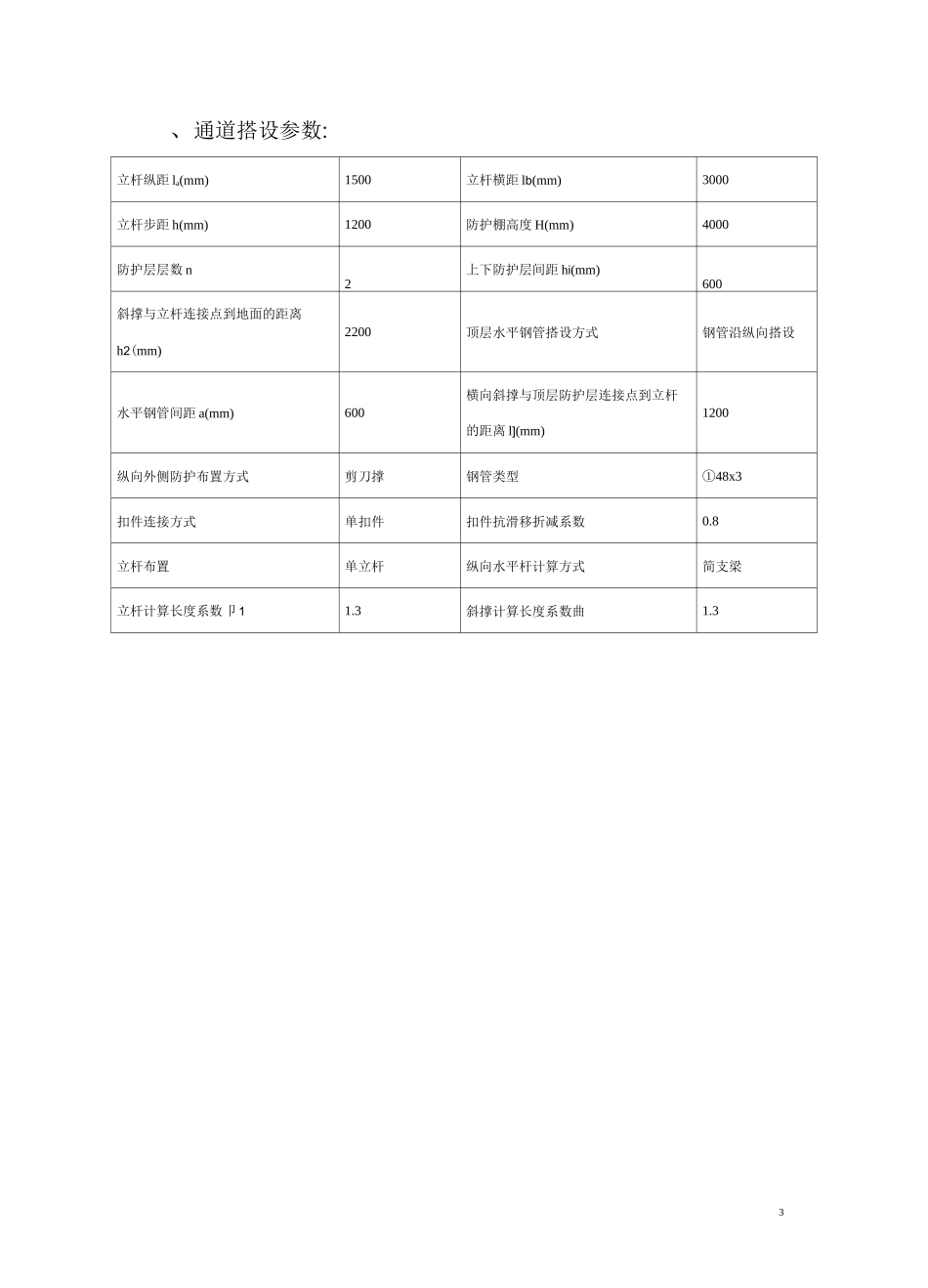

1一、工程概况与现场现状2二、通道搭设参数:3三、搭设方法5四、质量要求6五、防护棚搭设安全措施6六、计算书62人行通道防护棚施工方案一、工程概况与现场现状本工程为商住楼。工程总用地面积6482，建筑占地面积为2773.72m?,总建筑面积44224.62m。结构类型为框剪结构，负一层为车库和设备用房，一至四层为商业用房、五层为商业用房和住宅楼、六至三十一层为住宅楼,为一类高层综合楼。按工程概况与现场现状，该防护棚使用为主体结构和装饰、装修施工阶段时间约为2012年1月10日〜2013年3月31日。3、通道搭设参数:立杆纵距la(mm)1500立杆横距lb(mm)3000立杆步距h(mm)1200防护棚高度H(mm)4000防护层层数n2上下防护层间距hi(mm)600斜撑与立杆连接点到地面的距离h2(mm)2200顶层水平钢管搭设方式钢管沿纵向搭设水平钢管间距a(mm)600横向斜撑与顶层防护层连接点到立杆的距离l](mm)1200纵向外侧防护布置方式剪刀撑钢管类型①48x3扣件连接方式单扣件扣件抗滑移折减系数0.8立杆布置单立杆纵向水平杆计算方式简支梁立杆计算长度系数卩11.3斜撑计算长度系数曲1.34人行安全通道防护棚搭设大样图5三、搭设方法1.搭设步骤主杆f扫地杆f大横杆f顶棚二层小横杆f剪刀撑f铺顶棚遮挡板2、脚手架材料选择(1)、钢管采用48mmX3.5mm焊接钢管，钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。(2)、脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活,夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验,试验结果满足设计要求后方可在施工中使用。6（3）、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪刀撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。（4）、脚手板采用竹串片脚手板，其厚度不得少于50mm，拼接螺栓的间距不得大于60mm，螺栓孔径与螺栓应紧密配合。（5）、所有材料需一次性摊销。四、质量要求1.防护棚整体刚性好，架体稳固，不晃动。2.防护盖板每层用竹串片脚手板及九夹板进行遮盖竹，串片脚手板及九夹板钻孔用钢丝与钢管扎牢，要求铺设严密，固定牢靠。五、防护棚搭设安全措施1.防护棚搭设时间应避开上下班高峰期。2.防护棚搭设时间提前公示告知。3.防护棚搭设时要拉警戒线，并安排专职安全员疏导交通，引导路人绕过正在施工的防护棚区域。4.防护棚搭设人员要爱护道路旁的路灯、树木栏杆等公共设施，搭设防护棚时不得破坏公共设施，不得也蛮施工。5.严禁酗酒人员作业，搭设时要求精力集中、禁止开玩笑和打闹。6.搭设人员严禁凌空抛掷杆件、物料、扣件及其他，材料、工具用滑轮和绳索运输，不得乱扔。7.使用的工具要放在工具袋内，防止掉落伤人。8.如遇恶劣天气停止防护棚搭设作业。在冬期、雨期要经常检查防护架体、有无积雪、积水等。9.防护棚在使用期间，派专人经常性的进行检查和维修，确保使用安全。
