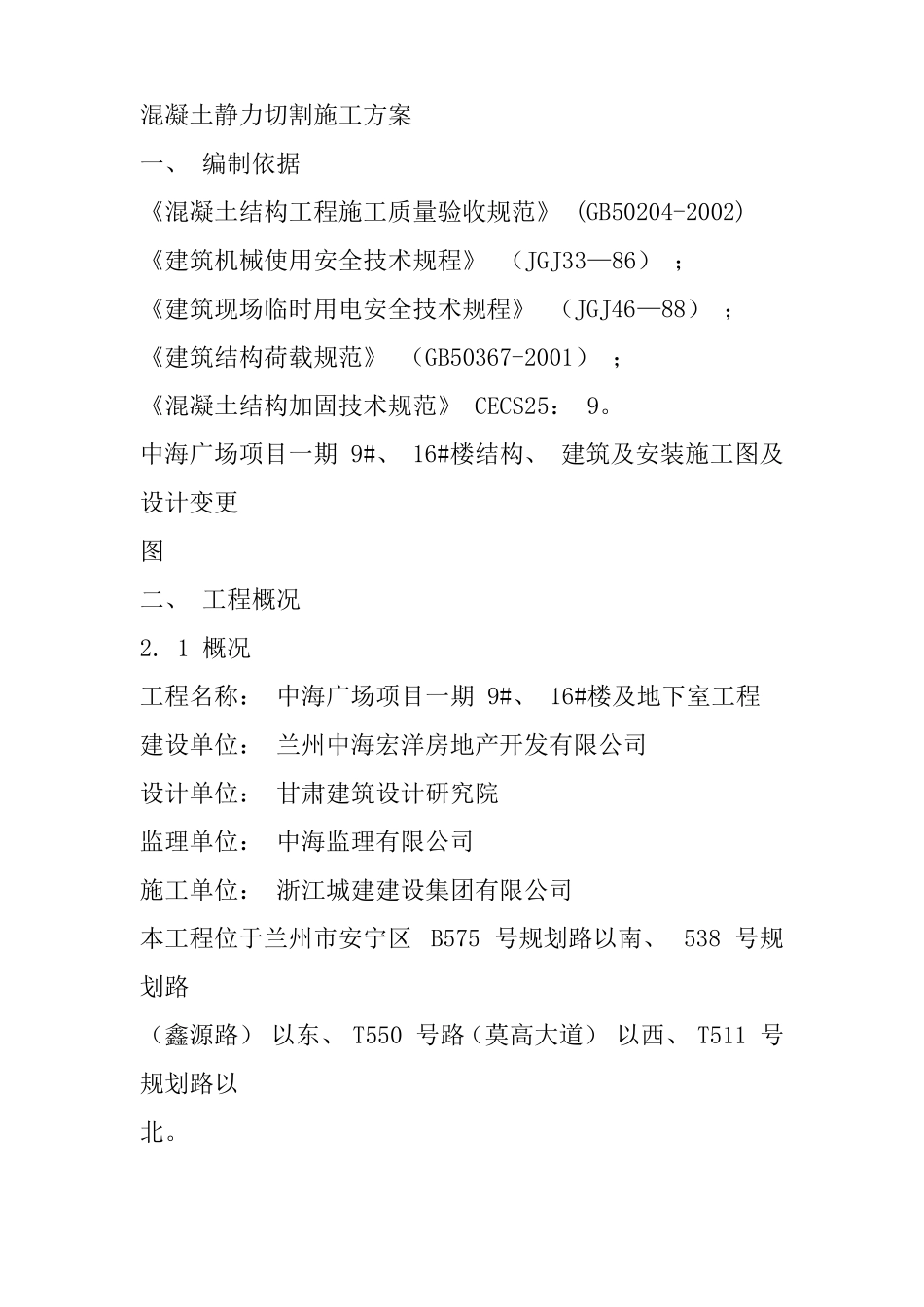

混凝土静力切割施工方案一、编制依据《混凝土结构工程施工质量验收规范》(GB50204-2002)《建筑机械使用安全技术规程》（JGJ33—86）；《建筑现场临时用电安全技术规程》（JGJ46—88）；《建筑结构荷载规范》（GB50367-2001）；《混凝土结构加固技术规范》CECS25：9。中海广场项目一期9#、16#楼结构、建筑及安装施工图及设计变更图二、工程概况2.1概况工程名称：中海广场项目一期9#、16#楼及地下室工程建设单位：兰州中海宏洋房地产开发有限公司设计单位：甘肃建筑设计研究院监理单位：中海监理有限公司施工单位：浙江城建建设集团有限公司本工程位于兰州市安宁区B575号规划路以南、538号规划路（鑫源路）以东、T550号路（莫高大道）以西、T511号规划路以北。2.2本工程建筑功能为住宅项目，工程总建筑面积89065.98平方米。16#楼地下1层，地上32层，建筑面积50162.61平方米，4地下车库5855.44平米。因16#楼主楼结构施工完成后16#楼南侧商业设计进行优化调整，需在16#楼地下室施工一条进入车库汽车坡道，需破除部分地下室顶板及梁，经设计变更图确认标高及位置后，特制定本切割方案，破除平面示意图见后附图。2.3破除混凝土板厚为300mm及180mm，梁截面尺寸分别为300mm*700mmm，300mm*500mm，200mm*600mm。三、静力切割施工方法本工程环境内人流量较大，施工环境要求避免高噪声、扬尘等污染。因此本工程混凝土切割主要采用静力切割机械作业。3.1混凝土切割工程施工机具建筑物板梁柱结构局部切割作业，对原有建筑物留的部分应外形完整、功能不得或缺。原则上应采用静力切割方式。本拆除工程采用静力切割机械有绳锯、碟锯等，先分块后再把垃圾外运。金刚石绳锯切割机（绳锯）为液压驱动动力装置切割设备，型号SGJ-20，绳锯长度20m，电机功率15kW，是建筑物钢筋混凝土板梁墙柱等结构的切割拆除以及加固施工适用的切割设备。绳锯对密排钢筋混凝土构筑物、厚砖墙，以至水下结构切割作业均能胜任，可对较厚实的混凝土实现各种切割。绳锯切割作业深度不受限制，可满足墙锯不及的切割深度，具备施工效率高、使用范围广泛、无5震动，对原结构无损伤、切割面平整美观、无需再对切割面做修整、切割精度高、环保（噪音小，粉尘少）、对切割作业环境和空间无特殊要求等特点。3.2切割拆除切割混凝土作业之前应清理作业面，使作业面不要有块状物等建筑垃圾。混凝土切割应在0℃以上环境温度条件下作业。施工空间环境能满足切割设备正常操作。3.3混凝土切割工程施工工艺混凝土切割工程施工工艺流程如下所示:混凝土切割工程工艺流程图1、拆除范围周边梁板支撑加固混凝土切割时局部边缘结构必须在楼板、梁的下部做支撑架支撑。支撑架搭设范围根据楼板、梁的结构具体情况确定，并酌予施加反力，紧顶楔死，有效卸荷。在搭设支撑平台前应考虑锯路切割线，避免机械切割到支撑架平台。6拆除部位楼板下支撑架示意图2、定位放线切割混凝土前应按照设计图纸要求准确测量出切割位置及大小尺寸，弹出切割控制线，经监理单位或建设单位确认后再进行切割。弹线尺寸偏差宜不超过50mm。3、确定切割顺序混凝土切割作业总体施工顺序为由上至下。4、绳锯定位固定（1）根据楼板等结构切割线的位置安装导轨，导轨沿切割线适当接长，导轨与混凝土构件间采用膨胀螺栓紧固。按设备产家“设备安装说明书”的要求，把绳锯安装在导轨上，牢固固定。立杆下设置50*200木跳板。此步架上在拆除范围内板下满铺木跳板梁下立杆纵横距为1200mm拆除部位楼层顶下层楼板面层7（2）绳锯等切割设备由具有上岗证的熟练工人操作，执行机械操作规程作业。5、混凝土块体分割混凝土切割块体尺寸依据现场机械吊装或人工搬运的条件确定。切割块体大尺寸以滑轮组起吊能力酌定，一般视构件厚度不同，每块可取100～200kg，落定在支撑平台或分散放置在楼板上，然后再清运。6、混凝土块体分割与外运现场吊运能力的大小决定了拆除时混凝土切割块体的大小及重量。切割分块的大小根据吊运能力确定，每次吊装不得超过现场安全起吊能力，不宜过大或过长。在现场局限条件下，可采用“人工+手推车”搬运；当人工搬运时，将已切割混凝土部分与原结构分块断开，分散搁置...
