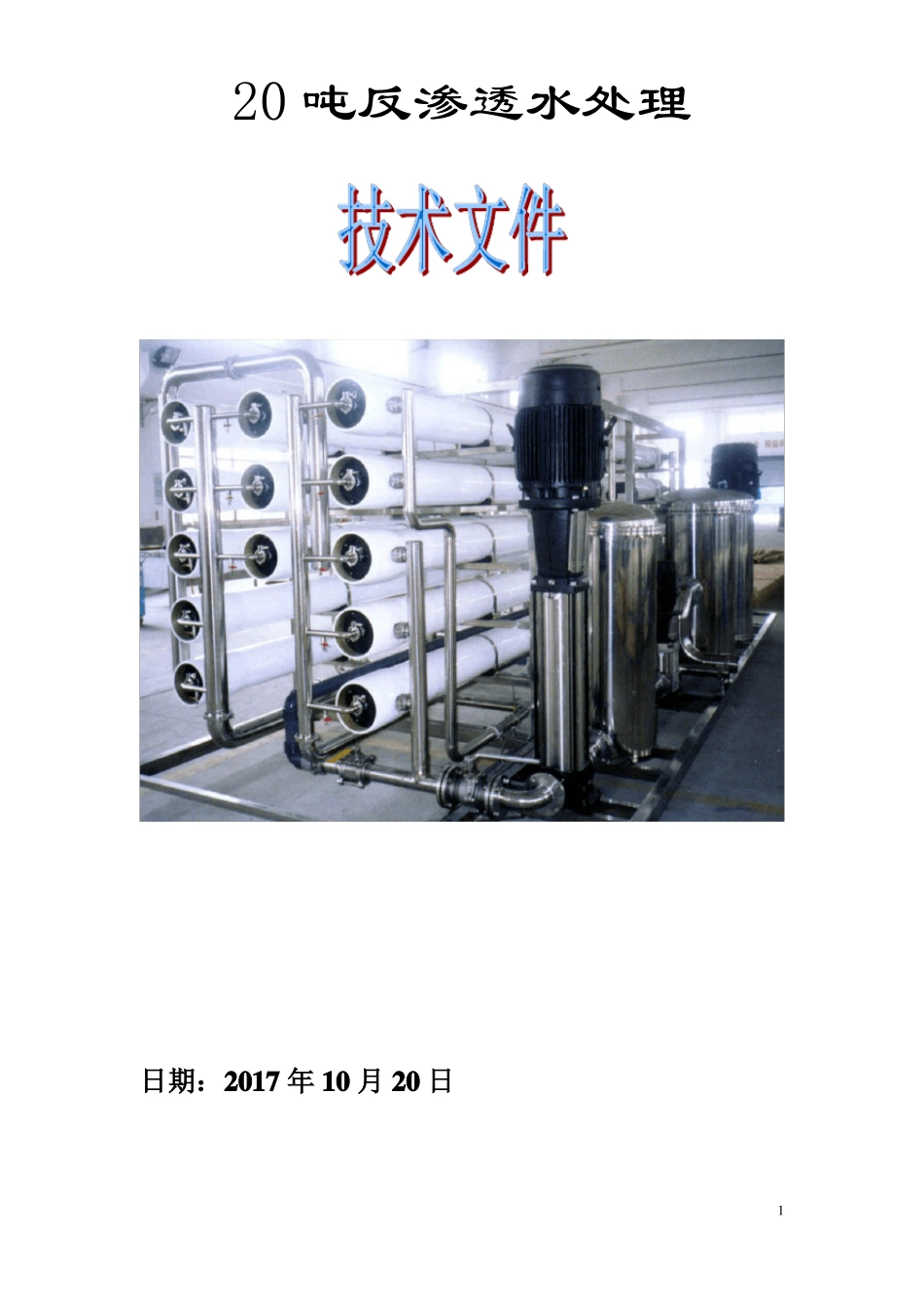

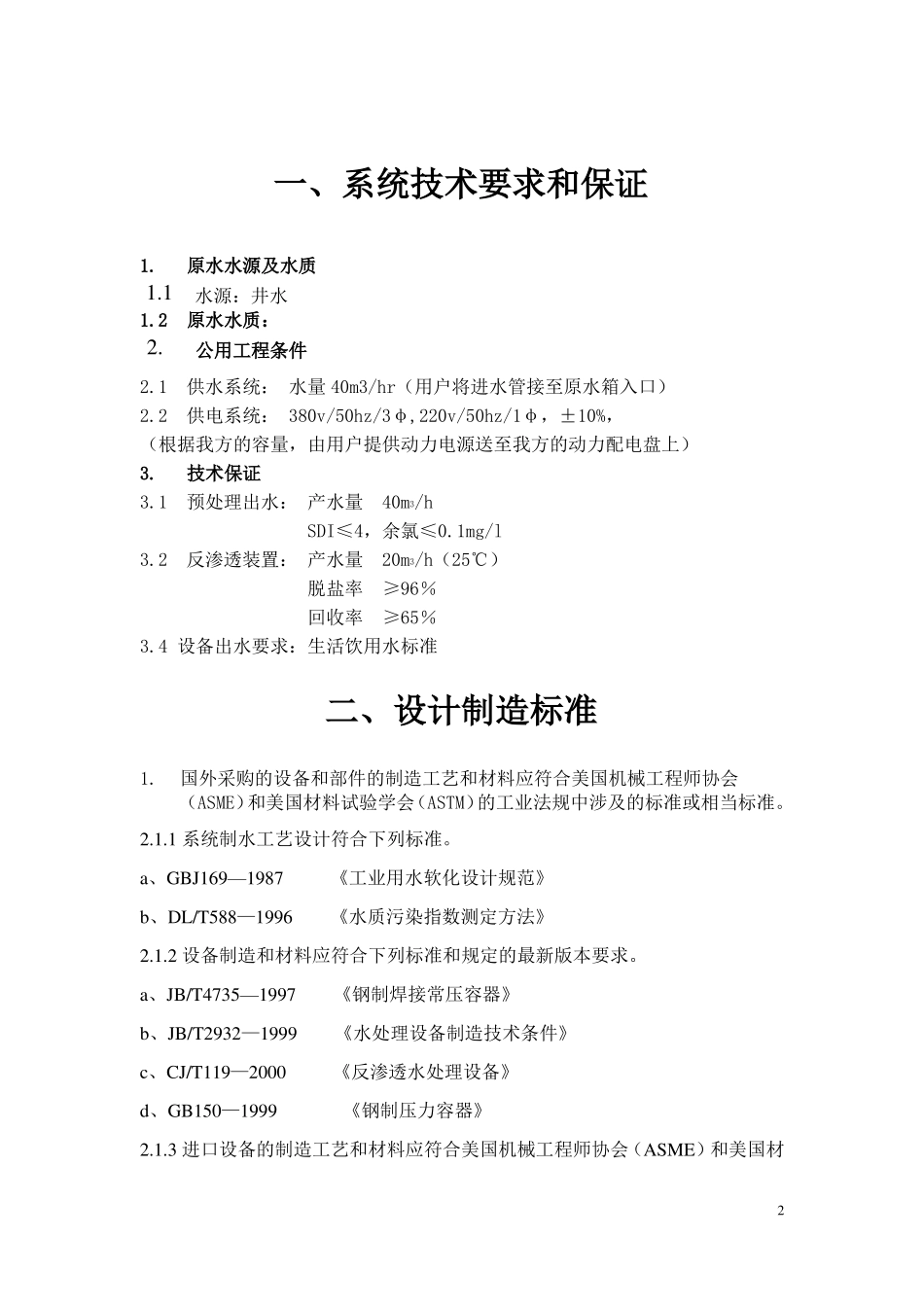

20吨反渗透水处理日期：2017年10月20日1一、系统技术要求和保证1.原水水源及水质1.1水源：井水1.2原水水质：2.公用工程条件2.1供水系统：水量40m3/hr（用户将进水管接至原水箱入口）2.2供电系统：380v/50hz/3φ,220v/50hz/1φ，±10%，（根据我方的容量，由用户提供动力电源送至我方的动力配电盘上）3.技术保证3.1预处理出水：产水量40m3/hSDI≤4，余氯≤0.1mg/l3.2反渗透装置：产水量20m3/h（25℃）脱盐率≥96％回收率≥65％3.4设备出水要求：生活饮用水标准二、设计制造标准1.国外采购的设备和部件的制造工艺和材料应符合美国机械工程师协会（ASME）和美国材料试验学会（ASTM）的工业法规中涉及的标准或相当标准。2.1.1系统制水工艺设计符合下列标准。a、GBJ169—1987《工业用水软化设计规范》b、DL/T588—1996《水质污染指数测定方法》2.1.2设备制造和材料应符合下列标准和规定的最新版本要求。a、JB/T4735—1997《钢制焊接常压容器》b、JB/T2932—1999《水处理设备制造技术条件》c、CJ/T119—2000《反渗透水处理设备》d、GB150—1999《钢制压力容器》2.1.3进口设备的制造工艺和材料应符合美国机械工程师协会（ASME）和美国材2料试验学会（ASTM）的工业法规中涉及的标准或相当标准。2.1.4设备内填料应符合下列标准规范a、CJ/T24.1—88《水处理用石英砂滤料》b、CJ/T24.2—88《水处理用无烟煤滤料》3.控制设备、测量仪表和电气设备的设计、制造应符合有关规定和标准。4.如果上述规范或标准对某些专用材料不合适时，则可采用材料生产厂的标准，供方应提供其反渗透所遵循的设计导则及设计和运行标准软件。三、系统工艺说明1一般说明本系统是根据用户提供的原水水质报告及对产水水质要求而设计。系统的配置和设置完全能够满足在进水条件下的要求，以自动、节能、操作简单、环保及安全为原则，并保证系统能长期稳定运行。2工艺说明2．1原水增压泵给砂滤和精密过滤器提供水源和进水压力，使其达到良好的反洗强度和效果。2．2多介质过滤器：设备尺寸φ1000×1800mm，2套滤除地表水中存在的铁、铝、硅胶体，截留水中细小颗粒杂质，降低原水浑浊度，控制原水污染指数。出水浑浊度＜1.0NUTFe＜0.3mg/LMu＜0.1mg/LSDI＜5原水经过多介质过滤器的过滤，可以滤除掉原水中的泥砂、铁锈、大颗粒物以及悬浮物等。过滤器本体不锈钢材质，保证过滤器不受水的腐蚀，可长期安全运行。根据系统水量的要求，设置1台直径1000mm的多介质过滤器，设备操作简单，易学。过滤器采用粒径为1.0-2.0的石英砂作为滤料，来滤除水中的杂质。2.3阻垢剂加药装置阻垢剂加药系统在反渗透进水中加入阻垢剂，防止反渗透浓水中碳酸钙、碳酸镁、硫酸钙等难溶盐浓缩后析出结垢，堵塞反渗透膜。从而损坏膜3元件的应用特性，因此在进入膜元件之前设置了阻垢剂投加装置。阻垢剂是一种有机化合物质，除了能在朗格利尔指数很高（LSI〈3）情况下运行之外，还能阻止SO42-的结垢，它的主要作用是相对增加水中结垢物质的溶解性，以防止碳酸钙、硫酸钙等物质对膜的阻碍，同时它也可以降低铁离子堵塞膜的微孔。本系统推荐使用美国OCHEM–CP115或亚什兰阻垢剂等，它具有：1)抑制析出作用。2)分散作用。3)晶格扭曲作用。4)络合作用。3.RO系统:保安过滤器/高压泵/RO系统3.1保安过滤器设置5μm保安过滤器用于滤除前级设备泄漏的细小颗粒物。外壳采用不锈钢材质，内装聚丙烯熔喷滤芯，去污承载能力强、过滤精度稳定、不产生溶出物及提取物。5μm保安过滤器的进、出水管路配备压力在线检测，当进、出水压差达到规定值时，则表示需要更换滤芯，这样更科学的更换滤芯，既不提前更换造成浪费，又不超期工作造成系统损坏。3.2高压泵为反渗透系统提供动力。采用杭州南方公司生产的立式高压泵。设有高低压力保护，当系统有憋压情况时系统自动停机以保护4.4渗透与反渗透膜元件，当进水压力很低时高压泵反渗透实为渗透的逆过程。自不启动或停机，以保护高压泵不被损坏。与系统实现联动。3.3渗透与反渗透反渗透实为渗透的逆过程。自然界有一种膜叫半透膜,它只能透过水而不能透过其它溶质.如果将淡水和盐水这种半透膜隔开，淡水会自然地透过半透膜至盐水...
