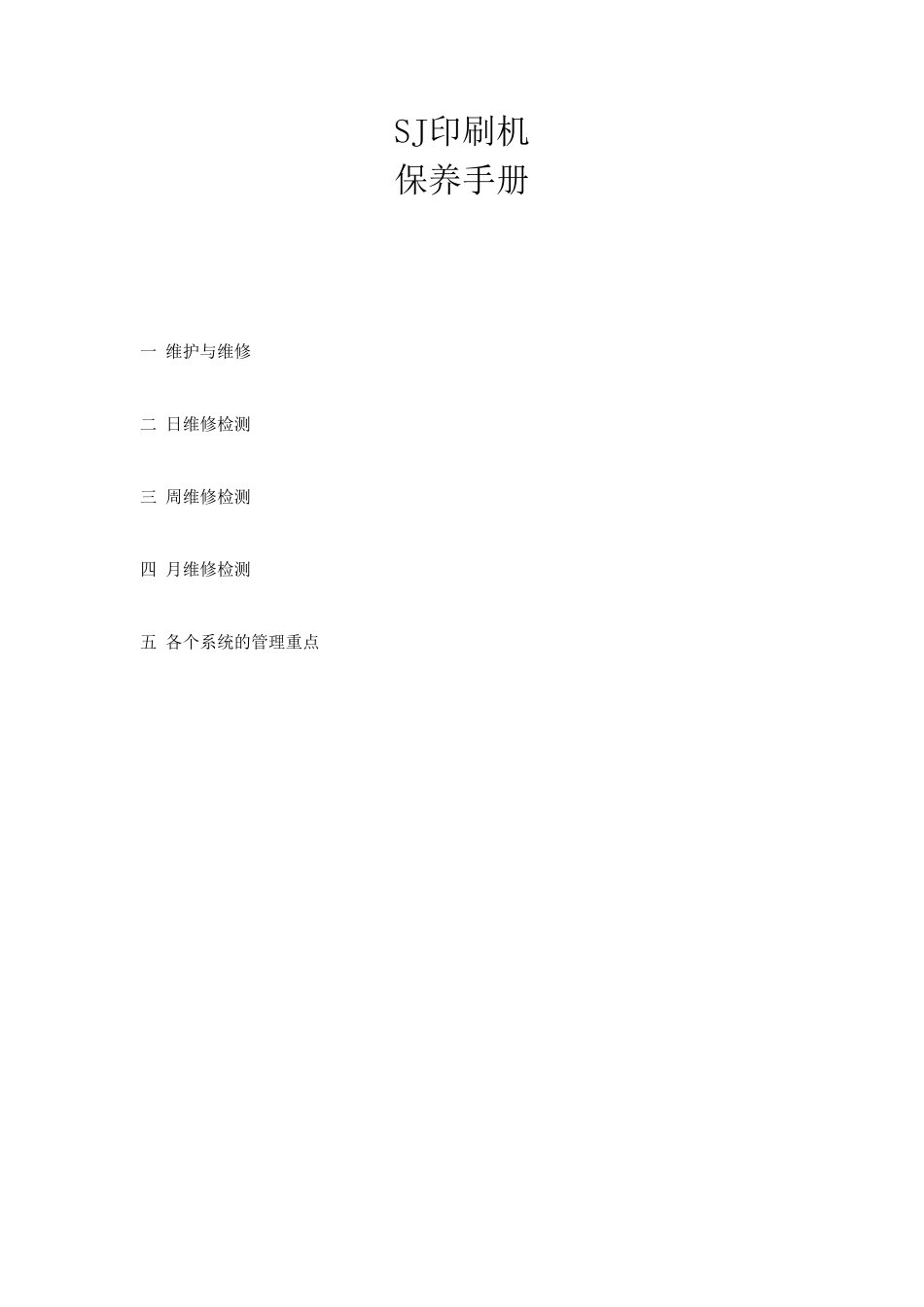

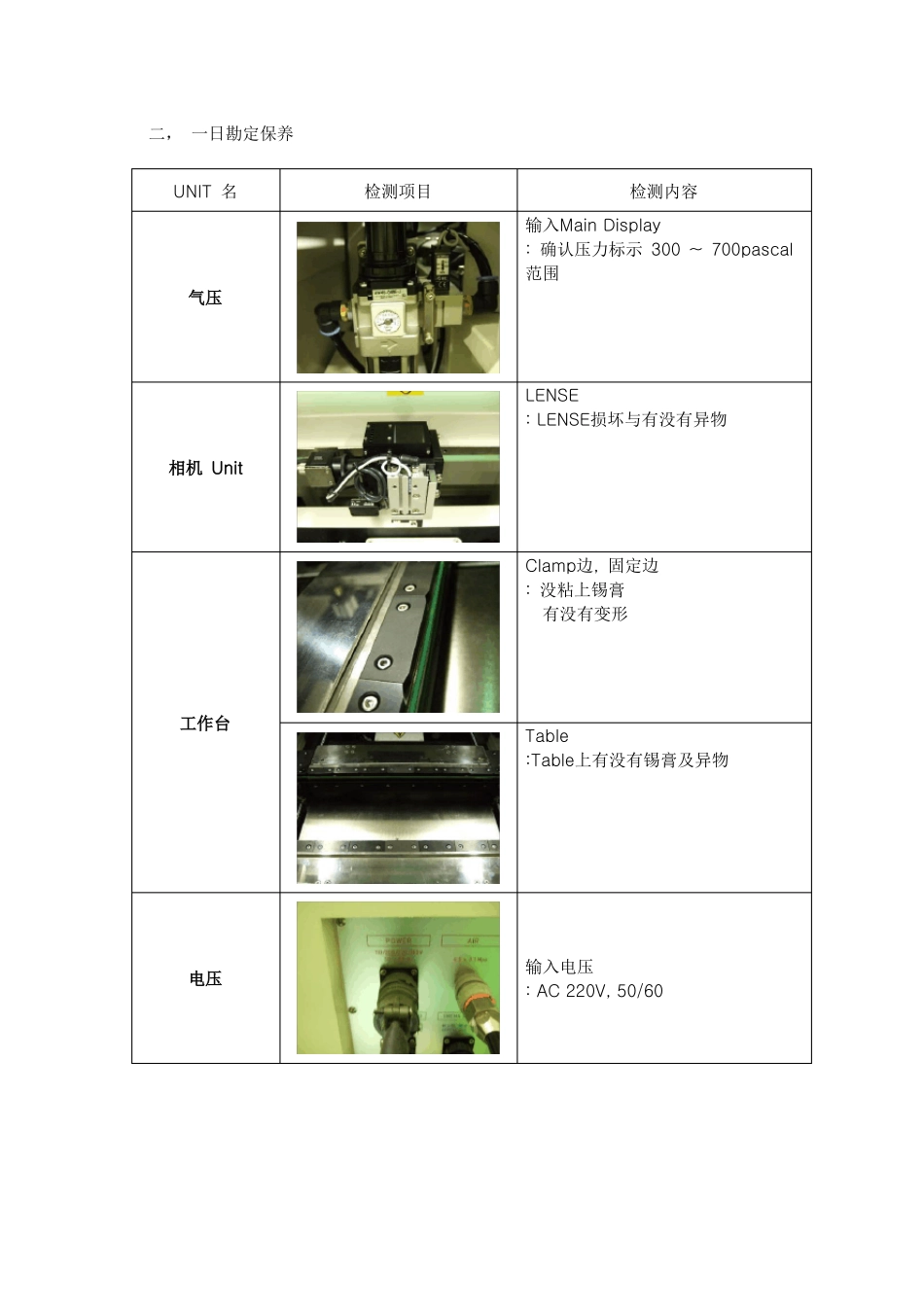

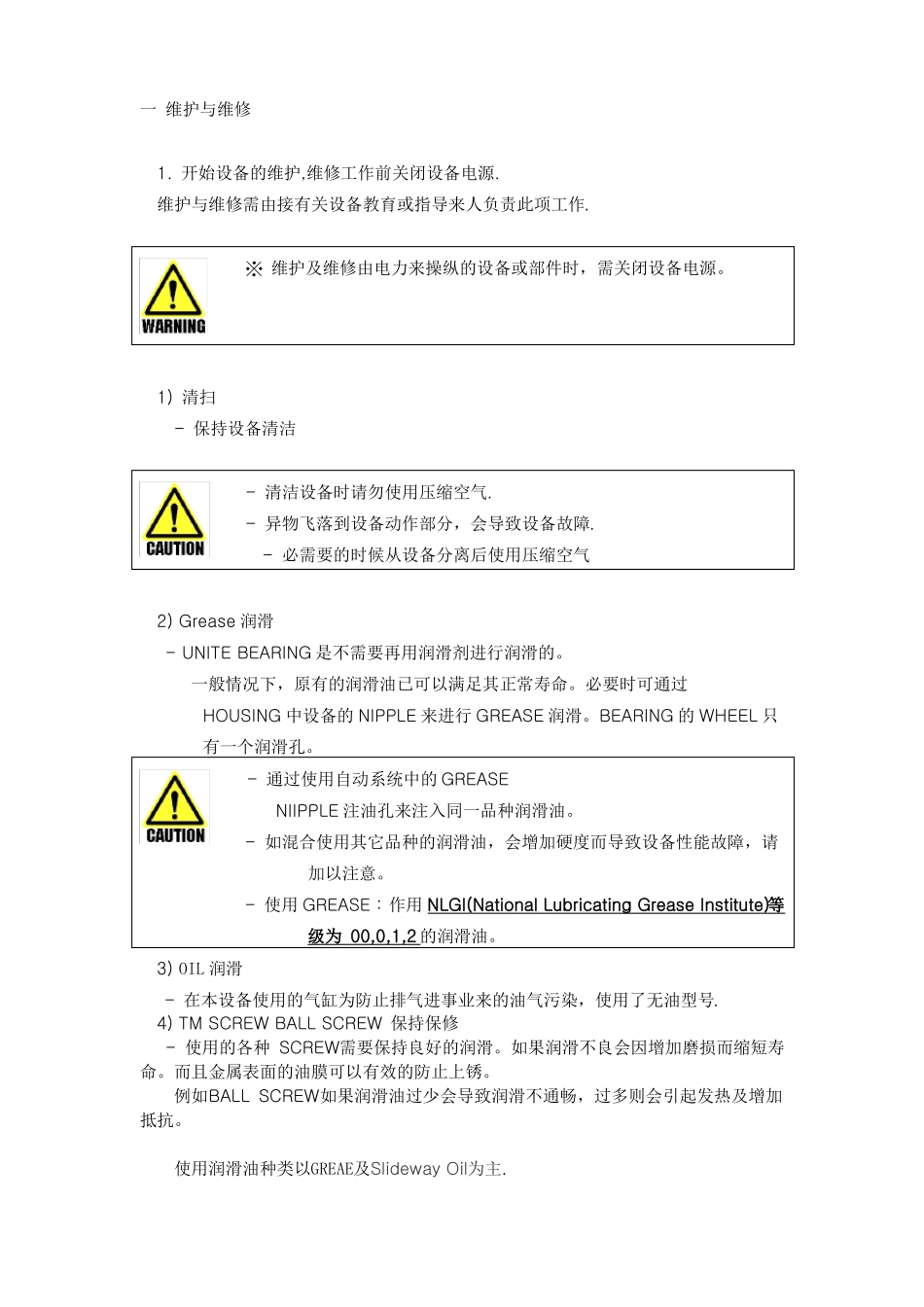

SJ印刷机保养手册一维护与维修二日维修检测三周维修检测四月维修检测五各个系统的管理重点一维护与维修1.开始设备的维护,维修工作前关闭设备电源.维护与维修需由接有关设备教育或指导来人负责此项工作.※维护及维修由电力来操纵的设备或部件时，需关闭设备电源。1)清扫-保持设备清洁-清洁设备时请勿使用压缩空气.-异物飞落到设备动作部分，会导致设备故障.2)Grease润滑-UNITEBEARING是不需要再用润滑剂进行润滑的。一般情况下，原有的润滑油已可以满足其正常寿命。必要时可通过HOUSING中设备的NIPPLE来进行GREASE润滑。BEARING的WHEEL只有一个润滑孔。-通过使用自动系统中的GREASENIIPPLE注油孔来注入同一品种润滑油。-如混合使用其它品种的润滑油，会增加硬度而导致设备性能故障，请加以注意。-使用GREASE:作用NLGI(NationalLubricatingGreaseInstitute)等级为00,0,1,2的润滑油。3)OIL润滑-在本设备使用的气缸为防止排气进事业来的油气污染，使用了无油型号.4)TMSCREWBALLSCREW保持保修-使用的各种SCREW需要保持良好的润滑。如果润滑不良会因增加磨损而缩短寿命。而且金属表面的油膜可以有效的防止上锈。例如BALLSCREW如果润滑油过少会导致润滑不通畅，过多则会引起发热及增加抵抗。使用润滑油种类以GREAE及SlidewayOil为主.-必需要的时候从设备分离后使用压缩空气二，一日勘定保养UNIT名检测项目检测内容输入MainDisplay:确认压力标示300~700pascal范围气压LENSE:LENSE损坏与有没有异物相机UnitClamp边,固定边:没粘上锡膏有没有变形工作台Table:Table上有没有锡膏及异物电压输入电压:AC220V,50/60BackupBlock,Pin:有没有粘上锡膏或异物其它Paper:Paper有没有松开，剩余部分是否充足CleanerUnit卷纸马达:确认马达动作三周维修检测UNIT名勘定项目勘定项目与勘定内容气管:确认有无漏气现象气压照明:相机Unit固定状态上有无晃动。相机UnitSupportUp/DownUp/Down:Belt张力适当工作台PCB运送BELT:确认TENSION及有无断开传动机驱动BELE:确认TENSION及有无断开刮刀每个设备内部内部清扫:内部保持清洁四月维修检测UNIT名检测项目检测内容PCB运送BELT:确认BELT驱动ACMOTOR的动作工作台BALLSCREW:有无异特夹入注入润滑油LMGuide:检查灰尘与异物注入润滑油SupportUp/Down:在Up/Down没有问题SupportUp/Down:BELT张力及内部铜芯有无断开THETA:Table手动回转时动作要顺畅THETA,X,Y,Z轴:Coupling连接力及有没有损坏X,Y轴:Table手动动作时动作要顺畅CLAMP:CLAMP起动要圆滑BELT:Conveyor调整宽度的张力要适当In,Out皮带PCB运送BELT:确认BELT驱动ACMOTOR的动作BALLSCREW:有无灰尘及异物注入润滑油SHAFT::有无灰尘及异物注入润滑油汽缸:PCBSTOPSYLINDER确认Up/Down正常起动汽缸:固定Mas的气缸工作正常确认起动钢板FRAME:连接SPRINGTENSION需适当JIG:确认螺丝固定良好输入REGULATOR:确认PROGRAME的设置数值和REGULATOR一致刮刀SQUp/Down:在Up/Down有无问题擦净剂BALLSCREW:有无异物夹入注入润滑油LMGUIDE:有无异物夹入注入润滑油汽缸:确认擦拭系统Unit和相机Unit的结合与分开的动作顺畅PUMP:确认Paper洗涤剂供给动作伺服部份VACUUM:确认吸收动作BLOW:确认空气喷射动作与有无堵塞洗涤筒:确认有无漏液Gain:马达起动时马达有无噪音固定马达:确认各伺服马达轴的固定状态马达ALARM:确认伺服警报工作正常CABLE:确认Cable连接正常PC排线整理状态:确认有无松动或脱落其他粘贴物:种种胶纸粘贴齐全监视器:监视器ARM固定牢固CABLEDUCT:DUCT有无损坏外观打扫:外观要保持清洁五各个系统的管理重点1CLAMP边(EDGE),GUIDE的管理与交换①CLAMP边的破损及弯曲过多的情况会导致印刷不良。印刷前需要检查。损坏时更换.CLAMPGUIDE长期使用会有损坏需要更换。CLAMPGUIDECLAMP边[图9-1]CLAMP边及GUIDE②确保CLAMP边的间隔对PCBClamping时没有障碍时，可根据PCB的长度来设定位置。③工作台的CLAMP边及GUAIDE上需保持清洁，不要有Solder及其它异物。因异物会直接接触到钢板会导致不良。2.更换擦拭纸用完擦试纸时参考[图9-2]箭头的方向取下PaperShaft即可.[图9-2]更换擦拭纸右侧擦拭纸擦钢板时，为防止擦拭纸脱落用气缸固定。3补...
