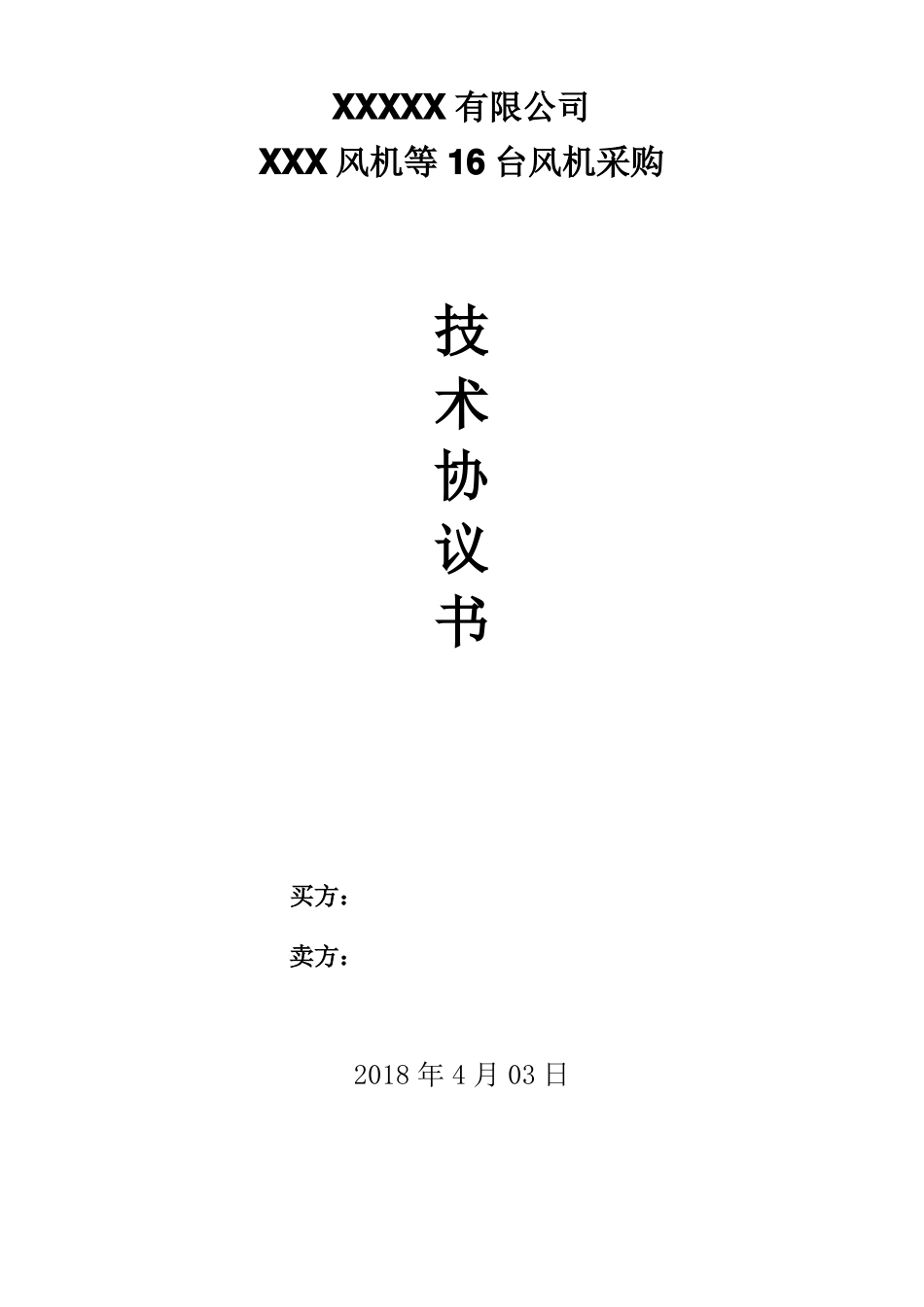

XXXXX有限公司XXX风机等16台风机采购技术协议书买方：卖方：2018年4月03日一、范围卖方根据买方提供技术要求（包含数据表），完成风机其驱动电机、辅助设备的设计、制造、检验、包装运输、试验检验、调试及开车调试工作等。二、现场条件2.1气象资料拟建场地位于XX市XX县，属于低纬度高原季风气候，冬春两季受平直西风环流控制，大陆季风气候明显，干旱少雨；夏秋季主要受太平洋西南或印度洋东南暖湿气流控制，海洋季风突出、多雨，夏季凉爽潮湿。旱、雨季分明，5～10月为雨季，11月至次年4月为旱季。大于15℃持续天数144天，高于20℃天气年平均20天；全年日照2066.3小时，全年太阳辐射总量443899.6焦耳/平方厘米。一年中以西南风为主。年平均气温14.2℃最热月平均气温（7月）20.1℃最冷月平均气温（1月）6.8℃极端最高气温34.6℃年平均最低气温9.2℃极端最低气温－13.8℃平均相对湿度75％绝对最低相对湿度2％年平均最高气压81.34千帕年平均最低气压81.18千帕年平均气压81.26千帕年主导风向西南风年平均风速3.1m/s最大风速24m/s最大月降水量328.9mm最小月降水量11.2mm日最大降雨量141.9mm年最大降雨量1352.2mm年最小降雨量710.7mm年平均降雨量1116.0mm最大积雪深度250mm年平均蒸发量1260.4mm历年平均无霜期219天海拔高度2050米2.2地质资料2.2.1工程地质条件2.3水文条件2.4地震安全性评价根据《中国地震动参数区划图》(GB18306-2001)，拟建场地地震动峰值加速度＞0.42g，地震基本烈度≥9度。拟建场地所在区域地质构造较复杂，长期处于差异性断块抬升状态，地震活动频繁，地震基本烈度≥9度，属于地壳不稳定地区。2.5现场和公用工程的基础数据2.5.1仪表空气无有毒、易燃、易爆和腐蚀性介质的干燥空气，含尘粒直径不大于3μm，含尘量小于1mg/m3。操作状态下的露点≤－40℃油份含量≤10mg/m3进界区温度：环境温度进界区压力：0.4MPa（g）系统设计压力：0.8MPa（g）系统设计温度：50℃2.5.2工艺空气无有毒、易燃、易爆和腐蚀性介质的干燥空气，含尘粒直径不大于3μm，含尘量≤1mg/m3。油份含量不高于≤10mg/m3进界区温度：环境温度进界区压力：0.4MPa（g）系统设计压力：0.8MPa（g）（待定）系统设计温度：50℃2.5.3氮气1）低压氮气（待定）供工艺装置及全厂开车吹扫、置换、升温还原等。纯度：99.5%（mol）（干燥、无油）压力：0.4MPa(g)温度：40℃系统设计压力：0.4MPa（g）系统设计温度：50℃2.5.4电源条件高压电压：10kV±10%交流三相三线制中性点不接地低压电压：380V±10%交流三相五线制中性点直接接地220V±10%控制电源：AC220V频率50±0.5Hz单相DC220V事故电源：380/220V±10%频率50±0.5HzUPS电源：380/220V±10%频率50±0.5Hz三、技术要求3.1设计标准3.1.1风机应符合JB/4357-99风机和罗茨鼓风机噪声风机JB/T4358—99工业蒸汽锅炉用离心引电站锅炉离心送风机和引风机GB/T13470-90通风机基本型式GB3235-82压缩机、风机、泵安装及验收规范、尺寸、参数及性能曲线JB/T7258-2006一般用途离心式鼓风机JB/T3165-1999离心和轴流式鼓风机和压缩机热力性能试验GB/T755-2008旋转电机定额和性能JB/T6887-2004风机用铸铁件技术条件JB/T6888-2004风机用铸钢件技术条件GB/T2888-2008风机和罗茨鼓风机噪声测量方法3.6.3电机及仪表GB93工业自动化仪表工程施工及验收规范SH3019石油化工仪表配管、配线设计规范SH3521石油化工仪表工程施工设计规范GB/T755旋转电机定额和性能GB3836.1爆炸性气体环境用电气设备第1部分：通用要求GB3836.2爆炸性气体环境用电气设备第2部分：隔爆型“d”GB1032三相异步电机试验方法GB50098爆炸和火灾危险环境电力装置设计规范GB/T4942.1电机外壳防护等级GB/T1933旋转电机冷却方法GB10068.1-3旋转电机振动测量方法及限值GB10069.1-3旋转电机噪音测量方法及限值3.1.2法兰法兰标准为HG/T20615-2009《钢制管法兰、垫片、紧固件》包装运输标准的最新版泵定型设备出厂前必须经过除尘清洗处理未被列出的标准按国家及行业相应按现行标准执行。3.2性能保证（1）卖方提供的泵（风机）及其辅助设备，保证满足需方提出的性能设参数，在规定的操作条件下机组能长期连续、安全、稳定...
