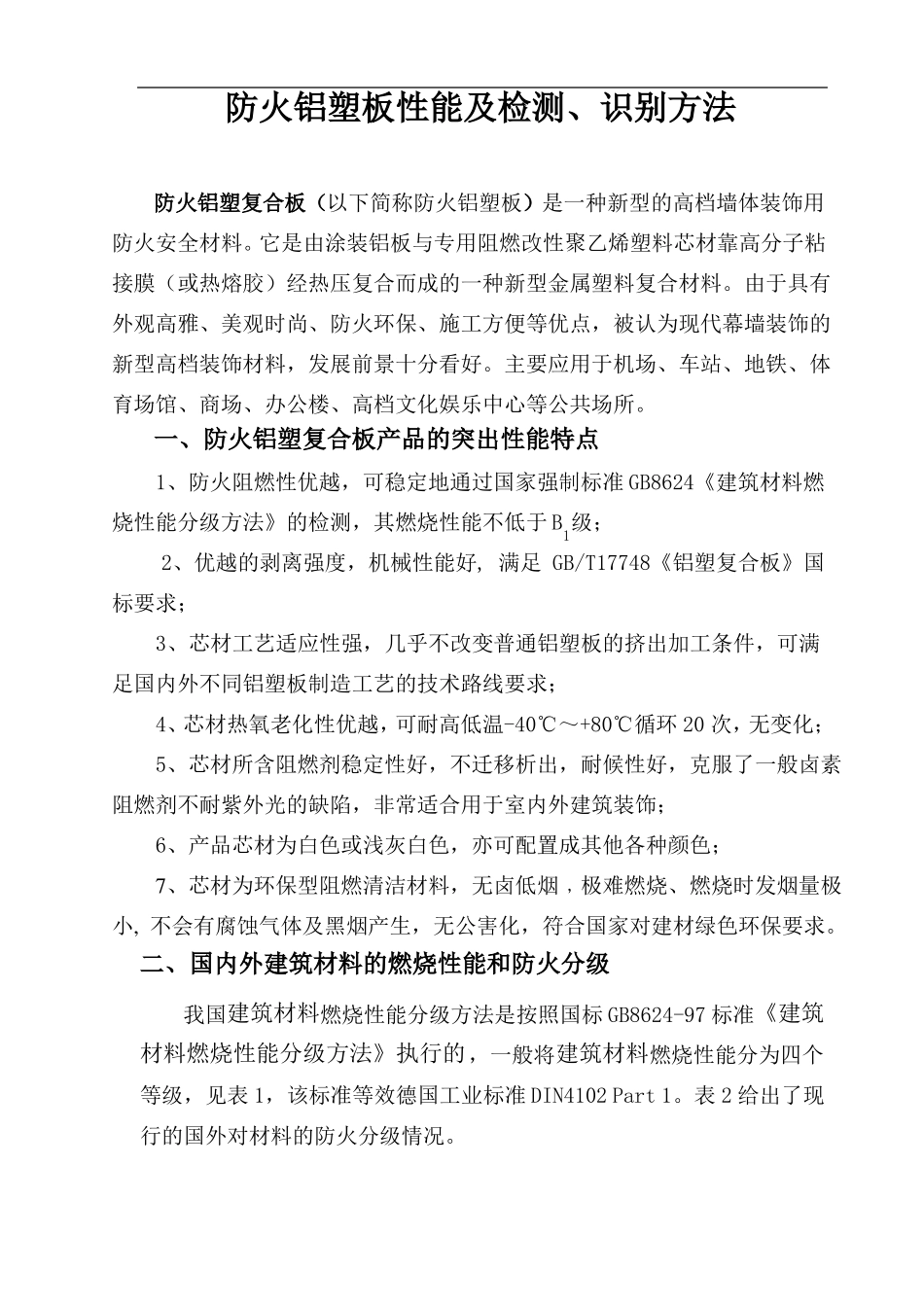

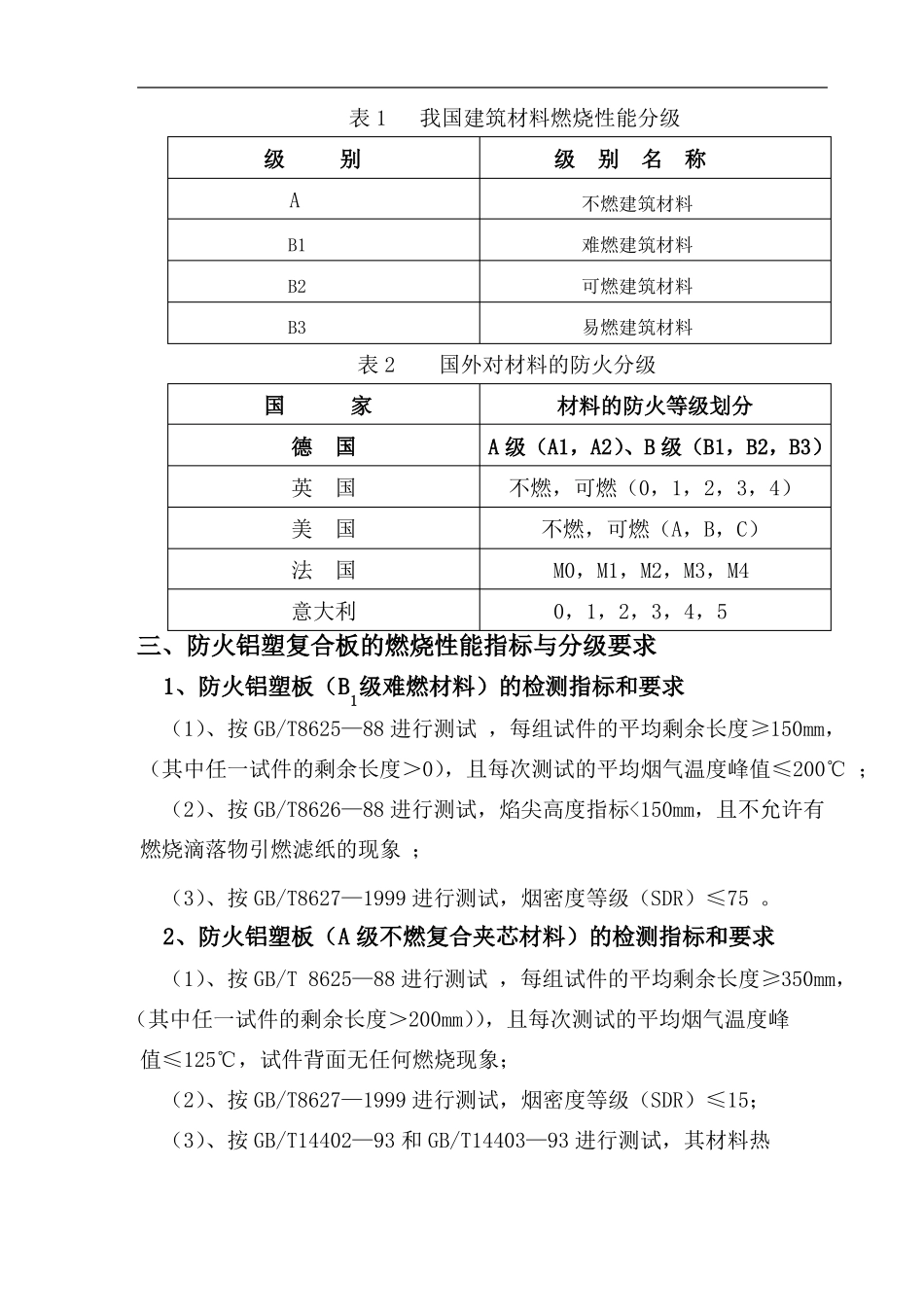

防火铝塑板性能及检测、识别方法防火铝塑复合板（以下简称防火铝塑板）是一种新型的高档墙体装饰用防火安全材料。它是由涂装铝板与专用阻燃改性聚乙烯塑料芯材靠高分子粘接膜（或热熔胶）经热压复合而成的一种新型金属塑料复合材料。由于具有外观高雅、美观时尚、防火环保、施工方便等优点，被认为现代幕墙装饰的新型高档装饰材料，发展前景十分看好。主要应用于机场、车站、地铁、体育场馆、商场、办公楼、高档文化娱乐中心等公共场所。一、防火铝塑复合板产品的突出性能特点1、防火阻燃性优越，可稳定地通过国家强制标准GB8624《建筑材料燃烧性能分级方法》的检测，其燃烧性能不低于B1级；2、优越的剥离强度，机械性能好,满足GB/T17748《铝塑复合板》国标要求；3、芯材工艺适应性强，几乎不改变普通铝塑板的挤出加工条件，可满足国内外不同铝塑板制造工艺的技术路线要求；4、芯材热氧老化性优越，可耐高低温-40℃～+80℃循环20次，无变化；5、芯材所含阻燃剂稳定性好，不迁移析出，耐候性好，克服了一般卤素阻燃剂不耐紫外光的缺陷，非常适合用于室内外建筑装饰；6、产品芯材为白色或浅灰白色，亦可配置成其他各种颜色；7、芯材为环保型阻燃清洁材料，无卤低烟﹐极难燃烧、燃烧时发烟量极小,不会有腐蚀气体及黑烟产生，无公害化，符合国家对建材绿色环保要求。二、国内外建筑材料的燃烧性能和防火分级我国建筑材料燃烧性能分级方法是按照国标GB8624-97标准《建筑材料燃烧性能分级方法》执行的，一般将建筑材料燃烧性能分为四个等级，见表1，该标准等效德国工业标准DIN4102Part1。表2给出了现行的国外对材料的防火分级情况。表1我国建筑材料燃烧性能分级级别级别名称A不燃建筑材料B1难燃建筑材料B2可燃建筑材料B3易燃建筑材料表2国外对材料的防火分级国家材料的防火等级划分德国A级（A1，A2）、B级（B1，B2，B3）英国不燃，可燃（0，1，2，3，4）美国不燃，可燃（A，B，C）法国M0，M1，M2，M3，M4意大利0，1，2，3，4，5三、防火铝塑复合板的燃烧性能指标与分级要求1、防火铝塑板（B1级难燃材料）的检测指标和要求（1）、按GB/T8625—88进行测试，每组试件的平均剩余长度≥150mm，（其中任一试件的剩余长度＞0），且每次测试的平均烟气温度峰值≤200℃；（2）、按GB/T8626—88进行测试，焰尖高度指标<150mm，且不允许有燃烧滴落物引燃滤纸的现象；（3）、按GB/T8627—1999进行测试，烟密度等级（SDR）≤75。2、防火铝塑板（A级不燃复合夹芯材料）的检测指标和要求（1）、按GB/T8625—88进行测试，每组试件的平均剩余长度≥350mm，200mm）），且每次测试的平均烟气温度峰值≤125℃，试件背面无任何燃烧现象；（2）、按GB/T8627—1999进行测试，烟密度等级（SDR）≤15；（3）、按GB/T14402—93和GB/T14403—93进行测试，其材料热（其中任一试件的剩余长度＞值≤4.2MJ/kg，且试件单位面积的释放热量≤16.8MJ/m2（4）、按GA132--1996进行测试，材料燃烧烟气毒性的全不致死浓度Lco≥25.0mg/L，染毒期内小鼠不死亡，染毒三日内小鼠不死亡，且体重恢复。防火铝塑板专用阻燃聚乙烯粒料，必须在生产线上先挤出成板以后，再与铝板复合制备成防火铝塑板，方可进行防火B1级或A级的检测与分级。普通铝塑板因其塑料芯材采用易燃材料聚乙烯做基材，在垂直燃烧炉中进行防火分级检测时，由于铝板的传热速度很快，在高温下芯材与铝板脱层，致使聚乙烯芯材在高温下与火焰直接接触，同时聚乙烯易燃烧滴落，从而引燃大火，不能达到B1级的各项指标，所以其归类于B2级可燃材料。防火铝塑板因其塑料芯材采用专用阻燃改性聚乙烯材料制得，在防火性能检测过程中〈垂直燃烧炉内进行实验〉时，经铝板传热后，仍不能快速着火，极难燃烧，也不产生有毒腐蚀性气体，无滴落，发烟量极少，而且材料燃烧烟气毒性的全不致死浓度Lco≥25mg/L，染毒期小鼠不死亡，染毒三日内不死亡，且体重恢复，达到准安全一级，各项指标均能达到国标要求，所以其归类于B1级难燃材料或A级不燃（复合夹芯）材料。四﹑防火板与普通铝塑板燃烧性能检验与识别随着人民生活水平提高和消防安全意识的加强，我国加入WTO，北京2008年奥运及2010...
