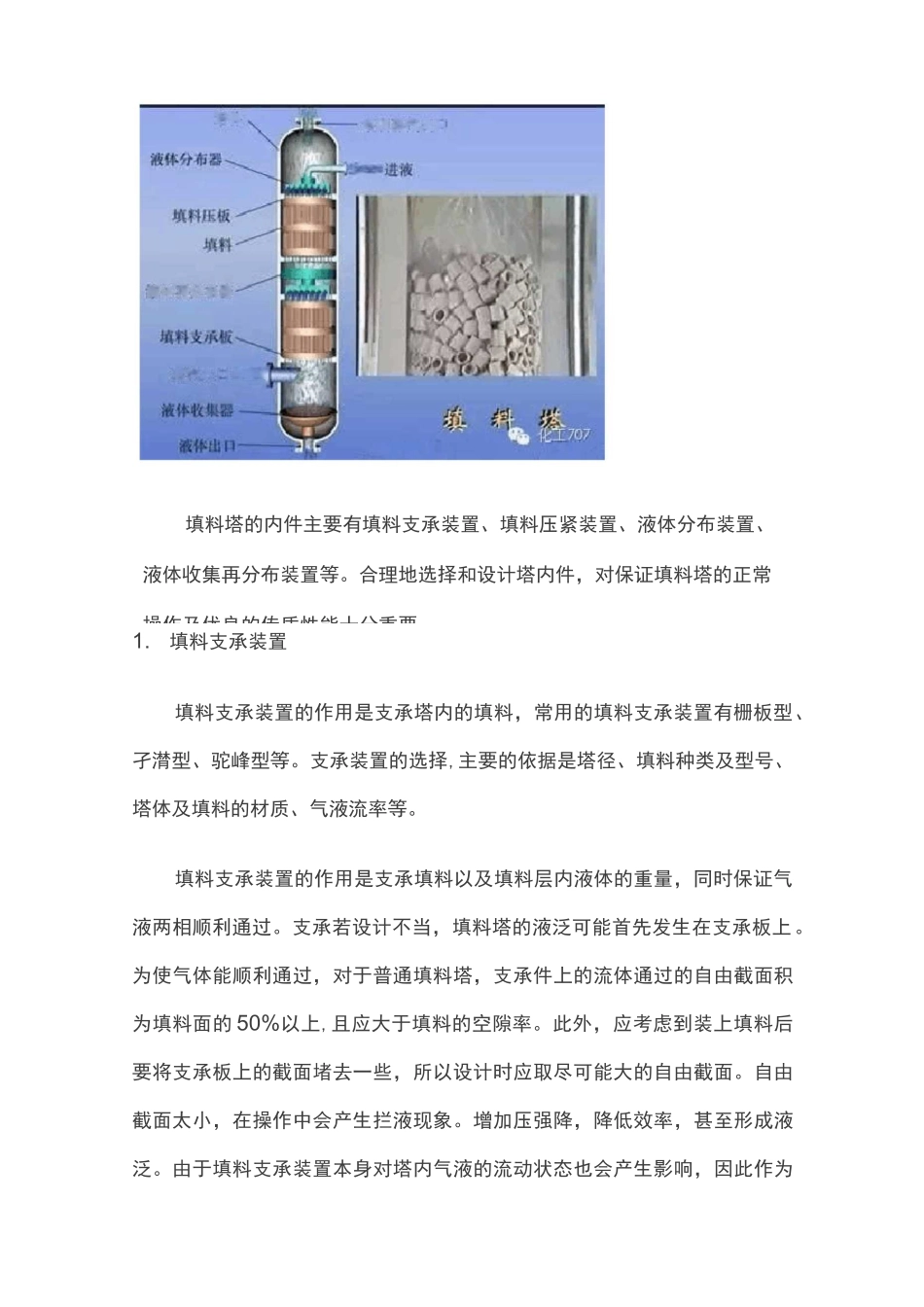

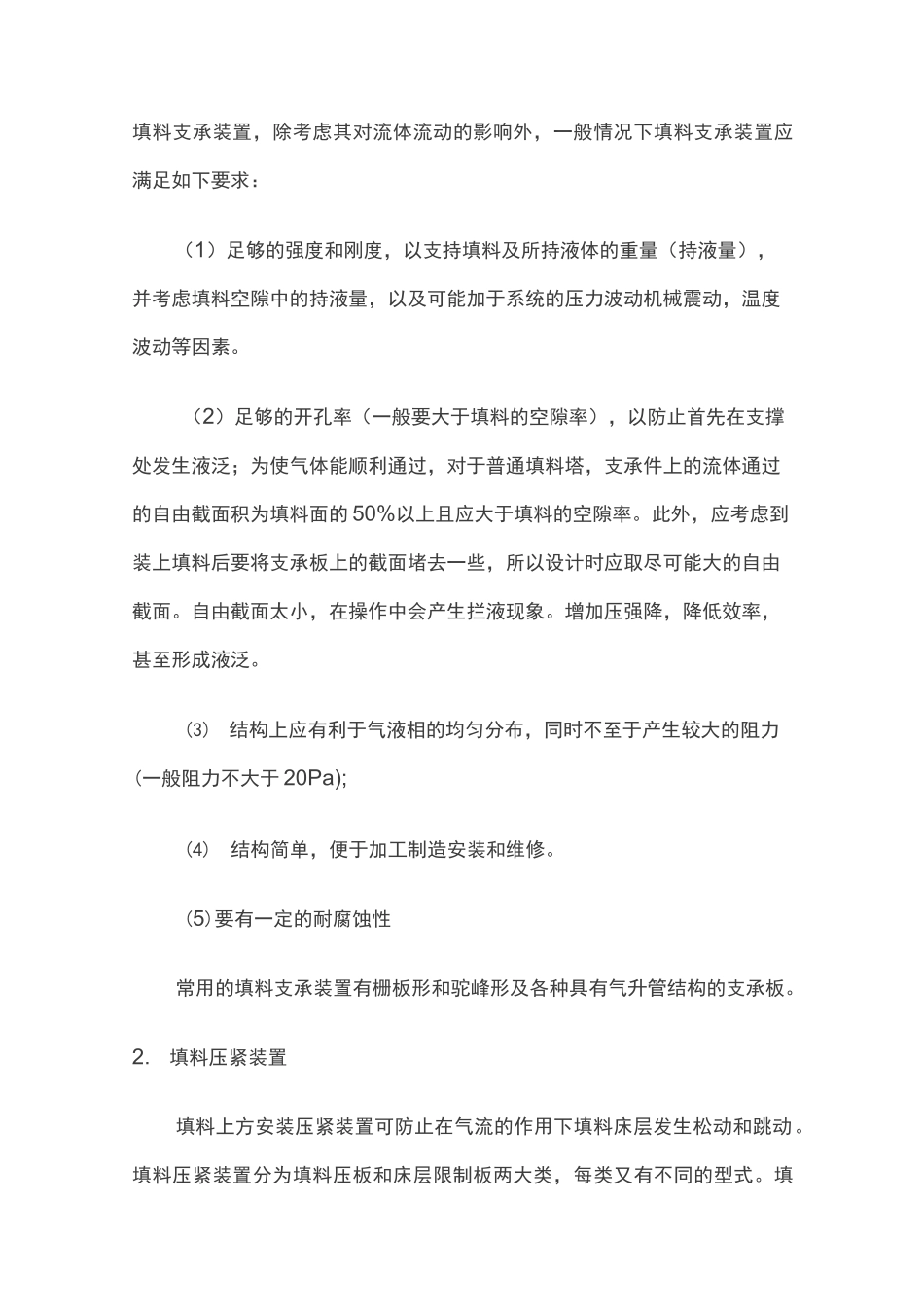

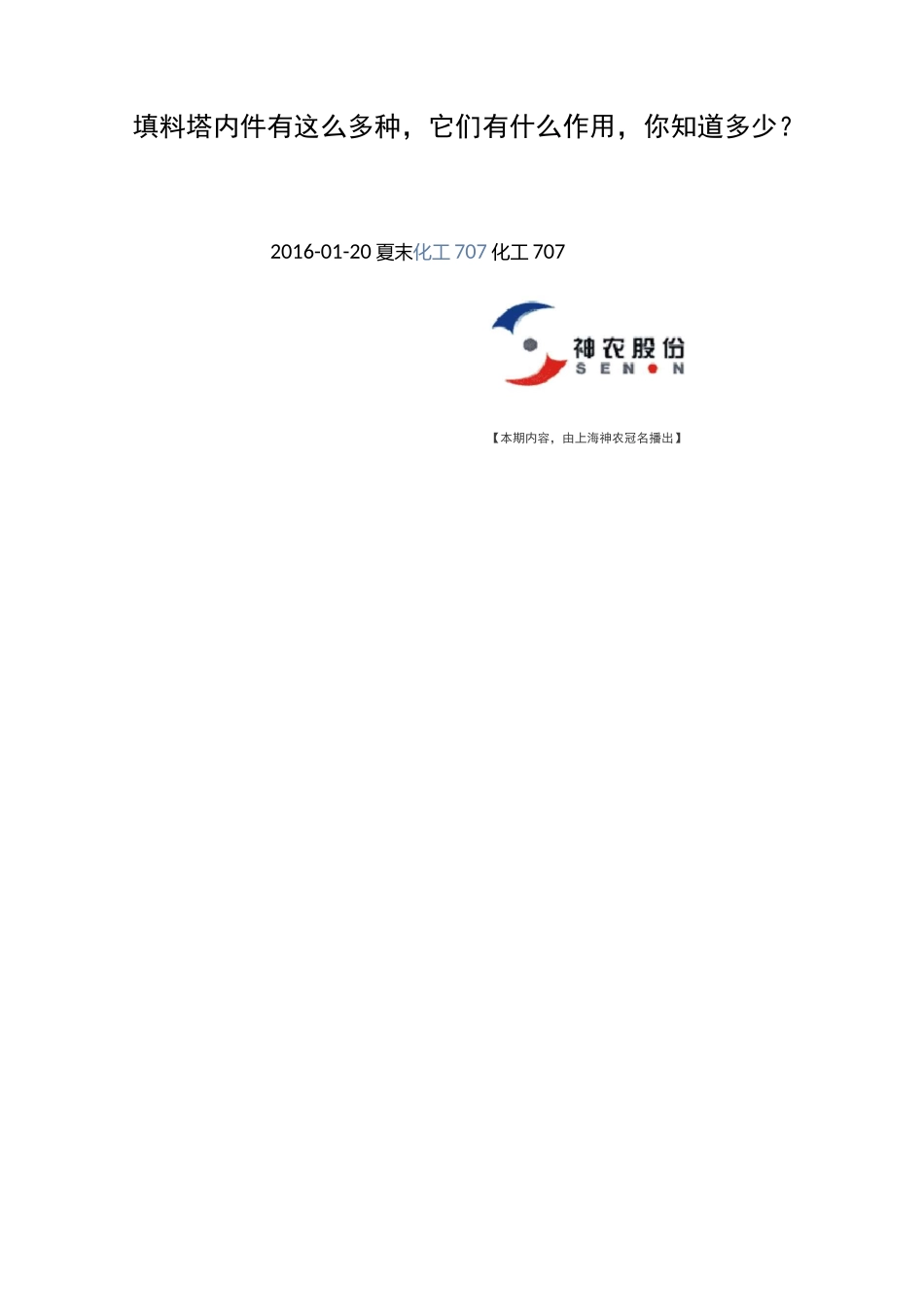

填料塔内件有这么多种，它们有什么作用，你知道多少？2016-01-20夏末化工707化工707【本期内容，由上海神农冠名播出】塔■I舞脚馬汽比池悴［必打琏汽扎IIV填料塔的内件主要有填料支承装置、填料压紧装置、液体分布装置、液体收集再分布装置等。合理地选择和设计塔内件，对保证填料塔的正常操作及优良的传质性能十分重要。1.填料支承装置填料支承装置的作用是支承塔内的填料，常用的填料支承装置有栅板型、孑潸型、驼峰型等。支承装置的选择,主要的依据是塔径、填料种类及型号、塔体及填料的材质、气液流率等。填料支承装置的作用是支承填料以及填料层内液体的重量，同时保证气液两相顺利通过。支承若设计不当，填料塔的液泛可能首先发生在支承板上。为使气体能顺利通过，对于普通填料塔，支承件上的流体通过的自由截面积为填料面的50%以上,且应大于填料的空隙率。此外，应考虑到装上填料后要将支承板上的截面堵去一些，所以设计时应取尽可能大的自由截面。自由截面太小，在操作中会产生拦液现象。增加压强降，降低效率，甚至形成液泛。由于填料支承装置本身对塔内气液的流动状态也会产生影响，因此作为填料支承装置，除考虑其对流体流动的影响外，一般情况下填料支承装置应满足如下要求：（1）足够的强度和刚度，以支持填料及所持液体的重量（持液量），并考虑填料空隙中的持液量，以及可能加于系统的压力波动机械震动，温度波动等因素。（2）足够的开孔率（一般要大于填料的空隙率），以防止首先在支撑处发生液泛；为使气体能顺利通过，对于普通填料塔，支承件上的流体通过的自由截面积为填料面的50%以上且应大于填料的空隙率。此外，应考虑到装上填料后要将支承板上的截面堵去一些，所以设计时应取尽可能大的自由截面。自由截面太小，在操作中会产生拦液现象。增加压强降，降低效率，甚至形成液泛。(3)结构上应有利于气液相的均匀分布，同时不至于产生较大的阻力(一般阻力不大于20Pa);(4)结构简单，便于加工制造安装和维修。(5)要有一定的耐腐蚀性常用的填料支承装置有栅板形和驼峰形及各种具有气升管结构的支承板。2.填料压紧装置填料上方安装压紧装置可防止在气流的作用下填料床层发生松动和跳动。填料压紧装置分为填料压板和床层限制板两大类，每类又有不同的型式。填料压板自由放置于填料层上端，靠自身重量将填料压紧。它适用于陶瓷、石墨等制成的易发生破碎的散装填料。床层限制板用于金属、塑料等制成的不易发生破碎的散装填料及所有规整填料。床层限制板要固定在塔壁上,为不影响液体分布器的安装和使用,不能采用连续的塔圈固定，对于小塔可用螺钉固定于塔壁，而大塔则用支耳固定。为防止在上升气流的作用下填料床层发生松动或跳动，保持操作中填料床层为一恒定的固定床,从而必须保持均匀一致的空隙结构，使操作正常、稳定，故需在填料层上方设置填料压紧装置。填料压紧装置分为填料压板和床层限制板两大类。对于散装填料，可选用压紧网板,也可选用压紧栅板,在其下方,根据填料的规格敷设—层金属网,并将其与压紧栅板固定；对于规整填料,通常选用压紧栅板。设计中,为防止在填料压紧装置处压降过大甚至发生液泛,要求填料压紧装置的自由截面积应大于70%。填料压板自由放置于填料层上端，靠自身重量将填料压紧,它适用于陶瓷、石墨制成的散装填料。它的作用是在高气速（高压降）和负荷突然波动时,阻止填料产生相对运动,从而避免填料松动、破损。由于填料易碎,当碎屑淤积在床层填料的空隙间使填料层的空隙率下降时，填料压板可随填料层一起下落，紧紧压住填料而不会形成填料的松动、降低填料塔的生产能力及分离效率。床层限制板用于金属散装填料、塑料散装填料及所有规整填料。它的作用是防止高气速高压降或塔的操作突然波动时填料向上移动而造成填料层出现空洞，使传质效率下降。由于金属及塑料填料不易破碎，且有弹性,在装t真正确时不会使填料下沉,故床层限制板要固定在塔壁上。为了便于安装和检修，填料压紧装置不能与塔壁采用连续固定方式,对于小塔可用螺钉固定于塔壁，而大塔则用支耳固定。3.液体分布装置液体分布器可分为初始分布器和再分布器，初始分布器设置于填料塔内,...
