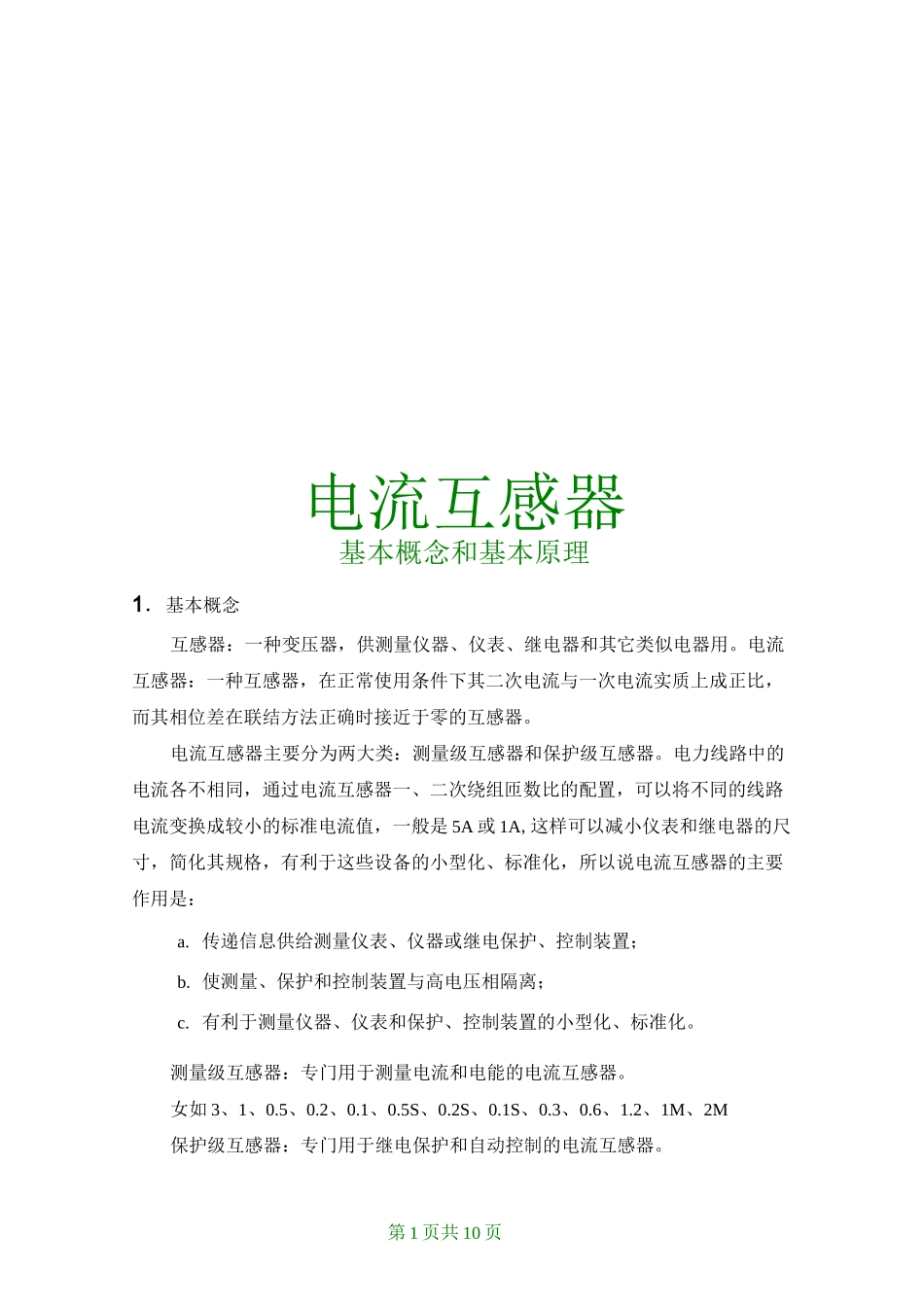

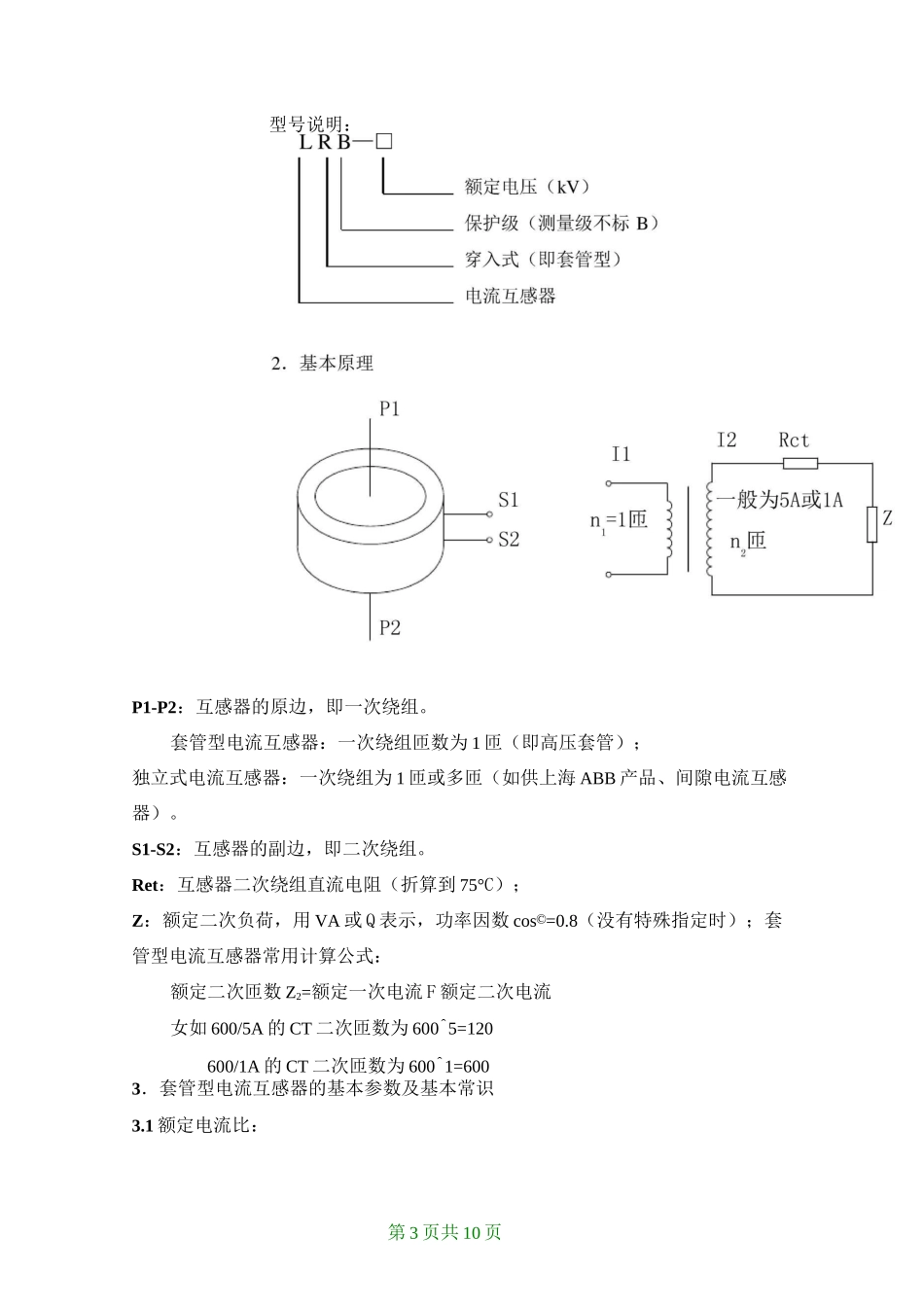

第1页共10页电流互感器基本概念和基本原理1．基本概念互感器：一种变压器，供测量仪器、仪表、继电器和其它类似电器用。电流互感器：一种互感器，在正常使用条件下其二次电流与一次电流实质上成正比，而其相位差在联结方法正确时接近于零的互感器。电流互感器主要分为两大类：测量级互感器和保护级互感器。电力线路中的电流各不相同，通过电流互感器一、二次绕组匝数比的配置，可以将不同的线路电流变换成较小的标准电流值，一般是5A或1A,这样可以减小仪表和继电器的尺寸，简化其规格，有利于这些设备的小型化、标准化，所以说电流互感器的主要作用是：a.传递信息供给测量仪表、仪器或继电保护、控制装置；b.使测量、保护和控制装置与高电压相隔离；c.有利于测量仪器、仪表和保护、控制装置的小型化、标准化。测量级互感器：专门用于测量电流和电能的电流互感器。女如3、1、0.5、0.2、0.1、0.5S、0.2S、0.1S、0.3、0.6、1.2、1M、2M保护级互感器：专门用于继电保护和自动控制的电流互感器。第2页共10页如：5P、10P、C类互感器（如C800）、5PR、10PR、PX、X、PS、PL、TPX、TPY、TPS铁心开气隙的目的：控制剩磁铁心需开气隙的电流互感器：5PR、10PR、TPY执行标准：国标：GB1208-2006电流互感器GB16847-1997保护用电流互感器暂态特性技术要求国际标准：IEC60044-1、IEC60044-6其它国家标准：IEEE/C57.13、CAN3-C13、AS60044.1、BS等第3页共10页型号说明：P1-P2：互感器的原边，即一次绕组。套管型电流互感器：一次绕组匝数为1匝（即高压套管）；独立式电流互感器：一次绕组为1匝或多匝（如供上海ABB产品、间隙电流互感器）。S1-S2：互感器的副边，即二次绕组。Ret：互感器二次绕组直流电阻（折算到75°C）；Z：额定二次负荷，用VA或Q表示，功率因数cos©=0.8（没有特殊指定时）；套管型电流互感器常用计算公式：额定二次匝数Z2=额定一次电流F额定二次电流女如600/5A的CT二次匝数为600^5=120600/1A的CT二次匝数为600^1=6003．套管型电流互感器的基本参数及基本常识3.1额定电流比：第4页共10页例1：300-400-600/5A,即表示此互感器有三个变比，其额定一次电流分别为300、400及600A，额定二次电流为5A，二次匝数应分别为60、80及120匝。S1-S2：300/5、60匝S1-S3：400/5、80匝S1-S4：600/5、120匝例2：600/5MR、C800（美国标准IEEEStdC57.13-1993）MR：多变比C类互感器：相当于10P20800：二次端电压（V）C800：相当于10P20、200VA出线标记一一X2-X350/510匝X1-X2100/520匝X1-X3150/530匝X4-X5200/540匝X3-X4250/550匝X2-X4300/560匝X1-X4400/580匝X3-X5450/590匝X2-X5500/5100匝X1-X5600/5120匝3.2准确级要求3.2.1保护级互感器：321.1标准准确限值系数ALF：5、10、15、20、30、40等。适用产品：5P、10P、5PR、10PR第5页共10页3.2.1.2对称短路电流倍数Kssc：5、10、15、20、25、30等。适用产品：TPX、TPY、TPS误差限值如下（摘自GB16847-1997）表1误基眼崖在皈宦一欢电恵下庄鹿向砲豆录件下比但芒(r)CITild.TPX±0-5Tlf.SE—10TPY±1二輛±1*B£=1DTPZ±11EO±]8S-0.6■10汴：时基些使甫情况”有可能更怕輻上囲in.见阳耳血弄准妁酎最沖D3*同样.在菓些憎况忆相位遵鱼时怕ni■f秽％•陀于在一批产品口可二均臂97舟小悟T-3.2.1.3标准准确级：5P、10P、5PR、10PR、TPY、TPS、X、PX、PS、PL等。P级保护用电流互感器误差限值如下（摘自GB1208-2006）在额定频率及额定负荷下，其电流误差、相位差和复合误差不应超过表15所列限值表15保护用电流互感器误差限值准确级额定一次电流下的电流误差±%额定一次电流下的相位差额定准确限值一次电流下的复合误差%士(0+crad5P1601.8510P3—一10PR级保护用电流互感器误差限值如下（摘自GB1208-2006）表16PR级保护用电流互感器的误差限值准确级额定一次电流下的电流误差±%额定一次电流下的相位差额定准确限值一次电流下的复合误差%士(0±crad5PR1601.8510PR3103.2.2测量级互感器标准准确级：3、1、0.5、0.2、0.1、0.5S、0.2S、0.1S、0.3、0.6、1.2、1M、2M测量用电流误差和相位差限值如下（摘自GB1208-2006）表12测量用电流互感器（0.1级~1级）电流误差和相位差...
