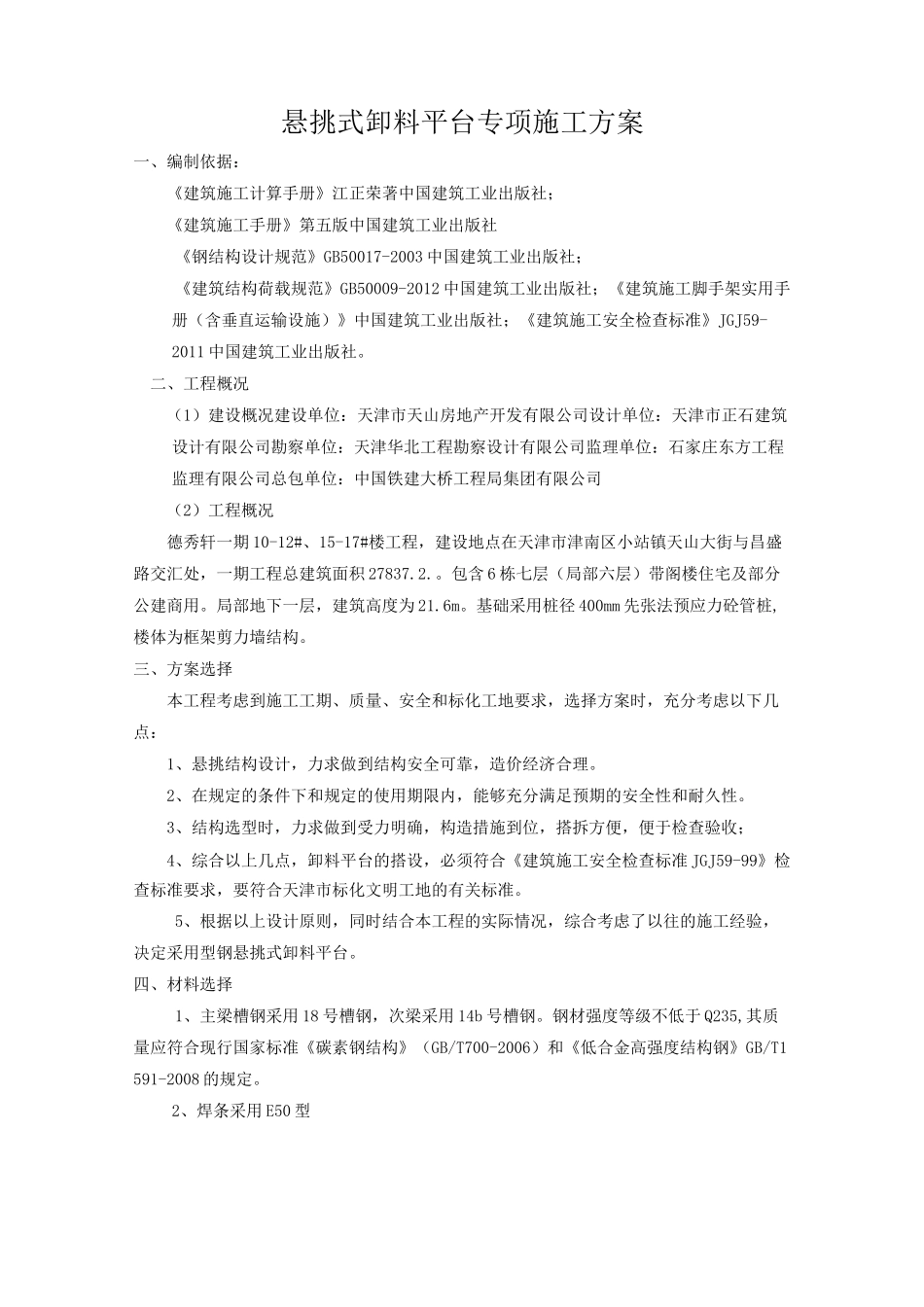

悬挑式卸料平台专项施工方案一、编制依据：《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第五版中国建筑工业出版社《钢结构设计规范》GB50017-2003中国建筑工业出版社；《建筑结构荷载规范》GB50009-2012中国建筑工业出版社；《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-2011中国建筑工业出版社。二、工程概况（1）建设概况建设单位：天津市天山房地产开发有限公司设计单位：天津市正石建筑设计有限公司勘察单位：天津华北工程勘察设计有限公司监理单位：石家庄东方工程监理有限公司总包单位：中国铁建大桥工程局集团有限公司（2）工程概况德秀轩一期10-12#、15-17#楼工程，建设地点在天津市津南区小站镇天山大街与昌盛路交汇处，一期工程总建筑面积27837.2.。包含6栋七层（局部六层）带阁楼住宅及部分公建商用。局部地下一层，建筑高度为21.6m。基础采用桩径400mm先张法预应力砼管桩,楼体为框架剪力墙结构。三、方案选择本工程考虑到施工工期、质量、安全和标化工地要求，选择方案时，充分考虑以下几点：1、悬挑结构设计，力求做到结构安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、结构选型时，力求做到受力明确，构造措施到位，搭拆方便，便于检查验收；4、综合以上几点，卸料平台的搭设，必须符合《建筑施工安全检查标准JGJ59-99》检查标准要求，要符合天津市标化文明工地的有关标准。5、根据以上设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用型钢悬挑式卸料平台。四、材料选择1、主梁槽钢采用18号槽钢，次梁采用14b号槽钢。钢材强度等级不低于Q235,其质量应符合现行国家标准《碳素钢结构》（GB/T700-2006）和《低合金高强度结构钢》GB/T1591-2008的规定。2、焊条采用E50型3mm厚钢板挡脚3、脚手板、防护栏板采用符合有关要求的材料。4、斜拉钢丝绳采用6*19的钢丝绳。5、预埋Q235直径为25mm钢筋拉环。五、悬挑卸料平台设计和搭设的要点（一）卸料平台的设计1、卸料平台为组装式，平台的主梁采用18[槽钢，次梁采用16#槽钢；防护栏杆采用J50X30X4矩形空心钢设600mm、1200mm两道，并用密目安全网封闭严密，设180mm高3mm厚钢板挡脚板；平台底部用50mm厚脚手板封闭严密，脚手板必须包头，并与平台固定牢固；预埋钢筋必须采用直径25mmHPB235级钢筋，锚固长度为42X25=1050mm。预埋钢筋锚固在顶板内。2、搭设简图（二）搭设要求卸料平台加工支座完毕经过验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，预埋直径25钢栏杆，18槽直径10螺[10槽10mm厚钢吊环与槽钢兜底焊安装检—平台组平台*栏杆、脚手板安*验收保证平台在起吊过程中的平稳。吊装至预定位置后，先将平台工字钢与预埋件固定后，再将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩，卸料平台安装完毕后经验收合格后方可使用。要求提升一次验收一次。具体构造要求如下：1、悬挑式卸料平台应按现行的相应规范进行设计，其结构构造应能防止左右晃动。2、悬挑式卸料平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在脚手架等施工设备上。3、斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道中的靠近建筑一侧的一道为安全储备，另外一道应作受力计算。4、应设置四个经过验算的吊环，吊运平台时使用卡环，不得使吊钩直接钩挂吊环，吊环应用甲类3号沸腾钢制作。5、悬挑式卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，采取其他方式时卡头的卡于不得少于三个，建筑物锐角利口围系钢丝绳处应加衬软垫物，悬挑式卸料平台外口应略高于内口。6、台面应面铺脚手板。7、悬挑式卸料平台左右两侧必须装固定的防护栏杆。8、悬挑式卸料平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下操作。9、悬挑式卸料平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。10、卸料平台上应显著地标...
