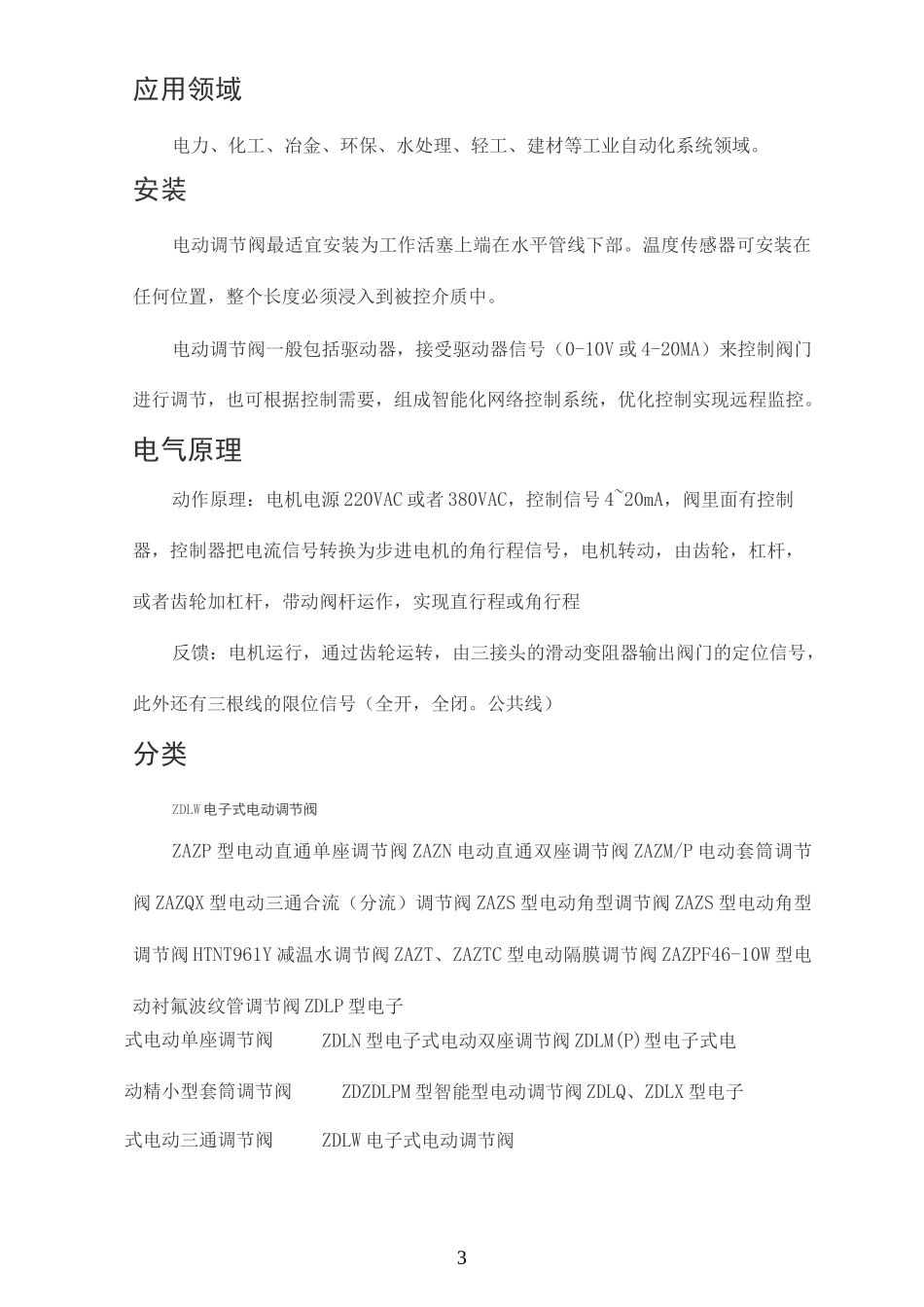

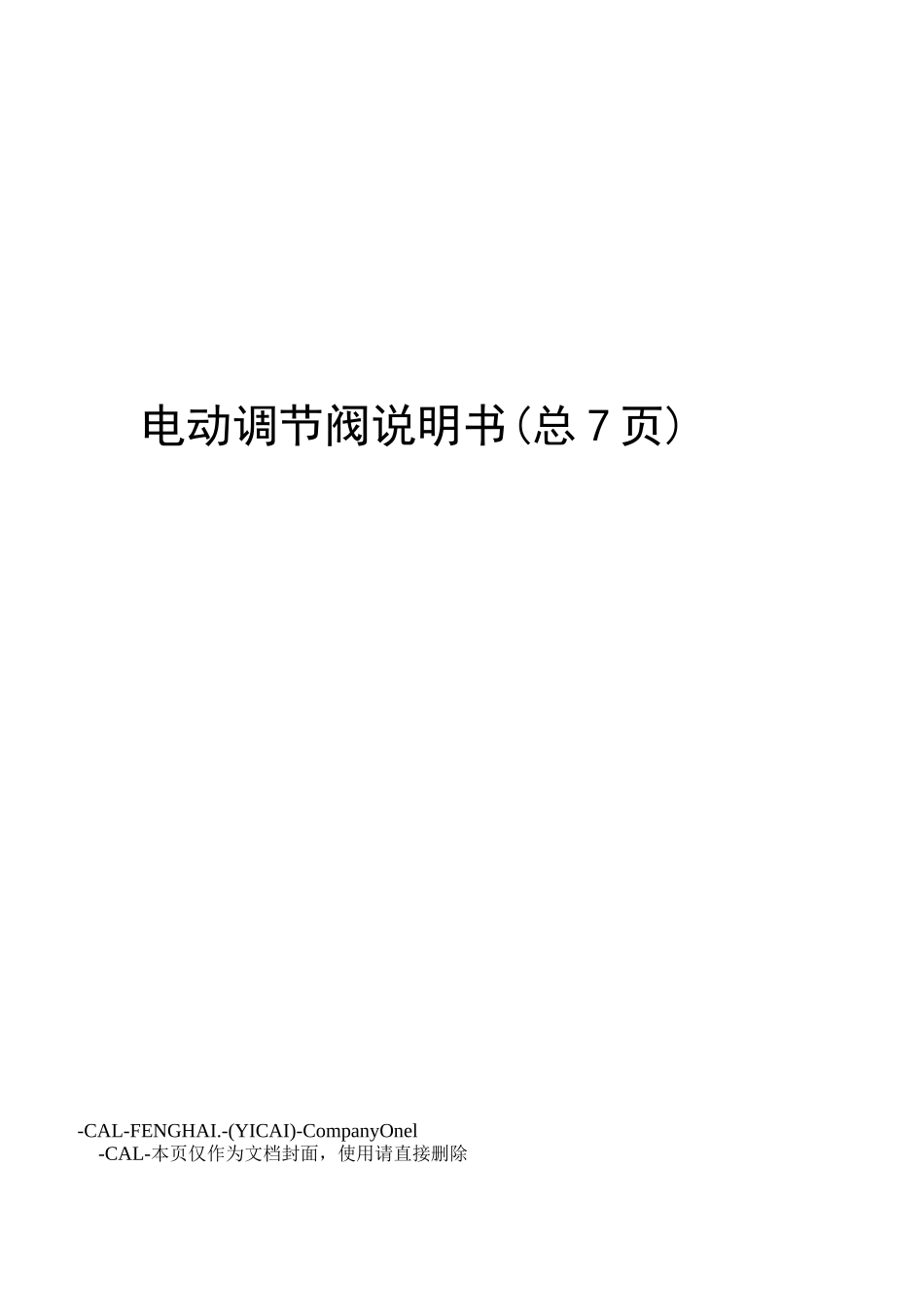

电动调节阀说明书(总7页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面，使用请直接删除2调节阀电动调节阀是工业自动化过程控制中的重要执行单元仪表。随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。与传统的气动调节阀相比具有明显的优点：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种阀门结构由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。主要零件零件材料：阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套材料：灰铸铁、铸钢、不锈钢、黄铜工作原理工作电源：DC24V,AC220V,AC380V等电压等级。输入控制信号：DC4-20MA或者DC1-5V。反馈控制信号：DC4-20MA（负载电阻碍500欧姆以下）通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。新型电动调节阀执行器内含饲服功能，接受统一的4-20mA或1-5V・DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。流量特性电动调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经电动调节阀的相对流量与它的开度之间关系。电动调节阀的流量特性有：线性特性，等百分比特性及抛物线特性三种。3应用领域电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。安装电动调节阀最适宜安装为工作活塞上端在水平管线下部。温度传感器可安装在任何位置，整个长度必须浸入到被控介质中。电动调节阀一般包括驱动器，接受驱动器信号（0-10V或4-20MA）来控制阀门进行调节，也可根据控制需要，组成智能化网络控制系统，优化控制实现远程监控。电气原理动作原理：电机电源220VAC或者380VAC，控制信号4~20mA，阀里面有控制器，控制器把电流信号转换为步进电机的角行程信号，电机转动，由齿轮，杠杆，或者齿轮加杠杆，带动阀杆运作，实现直行程或角行程反馈：电机运行，通过齿轮运转，由三接头的滑动变阻器输出阀门的定位信号，此外还有三根线的限位信号（全开，全闭。公共线）分类ZDLW电子式电动调节阀ZAZP型电动直通单座调节阀ZAZN电动直通双座调节阀ZAZM/P电动套筒调节阀ZAZQX型电动三通合流（分流）调节阀ZAZS型电动角型调节阀ZAZS型电动角型调节阀HTNT961Y减温水调节阀ZAZT、ZAZTC型电动隔膜调节阀ZAZPF46-10W型电动衬氟波纹管调节阀ZDLP型电子式电动单座调节阀ZDLN型电子式电动双座调节阀ZDLM(P)型电子式电动精小型套筒调节阀ZDZDLPM型智能型电动调节阀ZDLQ、ZDLX型电子式电动三通调节阀ZDLW电子式电动调节阀4类似产品自力式调节阀与电动调节阀功能相似的还有：自力式调节阀自力式调节阀不需外加能源，通过调节设定点控制温度。当温度升高，阀门根据温度变化成比例的关闭自力式调节阀包含一个控制阀和一个温控器(包含一个温度传感器、一个设定点调整器、一个毛细管和一个工作活塞)，电动执行器依靠选择不同的温度状态应用。温度调节阀根据液体膨胀原理操作，如果在传感器上的温度升高，将使得液体填充物同时加热并膨胀，在工作活塞的作用下阀门关闭，此时将冷却介质。通过设定点键可以一步步调整，电动二通阀可以在标尺上读出。所有的温控器都配有一个超温安全保护设备。使用维修随着中国工业的迅速发展，电动调节阀在冶金、石油化工等领域的应用越来越广泛，其稳定性、可靠性也显得越来越重要，它的工作状态的好坏将直接影响自动控制过程，本文将详细阐述电动调节阀的使用和维修。电子式电动单座调节阀，是由直行程全电子式电动执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确，直接接受调节仪表输入的(4-20mADC0-10mADC或1-5VDC)等控制信号及单相电源即可控制运转，实现对工艺管路流...
