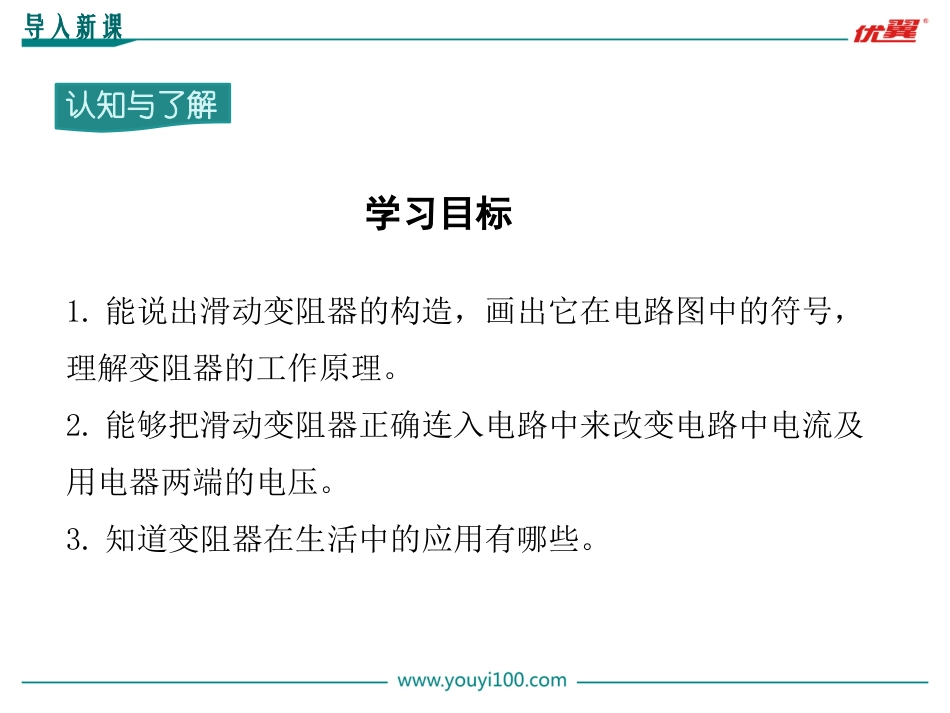

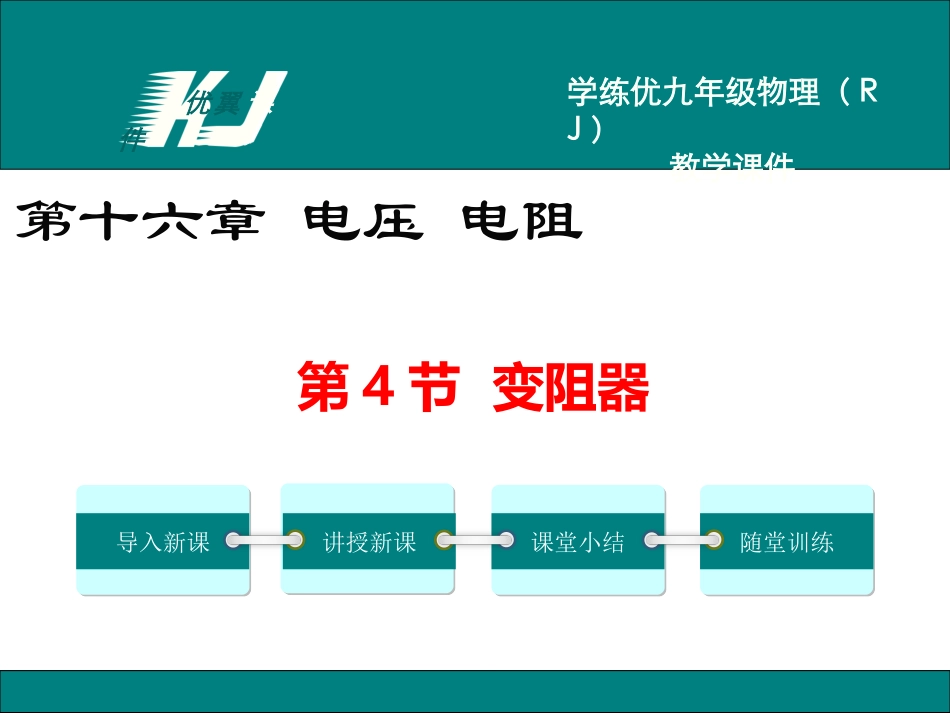

第4节变阻器第十六章电压电阻优翼课件导入新课讲授新课课堂小结随堂训练学练优九年级物理（RJ）教学课件导入新课观察与思考观察调光灯亮度变化观察手机屏幕亮度的变化学习目标1.能说出滑动变阻器的构造，画出它在电路图中的符号，理解变阻器的工作原理。2.能够把滑动变阻器正确连入电路中来改变电路中电流及用电器两端的电压。3.知道变阻器在生活中的应用有哪些。认知与了解导入新课导入新课观察与思考铅笔芯沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？你认为灯泡的亮度为什么会这样变化？变阻器一讲授新课观察与思考能改变接入电路中电阻大小的元件叫作变阻器。滑动变阻器二讲授新课观察与思考改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。1.工作原理：2.图示：（2）结构示意图：（1）实物图：观察与思考3.练习使用滑动变阻器（1）观察滑动变阻器的结构（2）连接滑动变阻器应串联在电路中，接入两个接线柱，AB中一个，CD中一个，即要“一上一下”。讲授新课观察与思考3.练习使用滑动变阻器（3）实验：用滑动变阻器改变小灯泡的亮度想一想：连通电路前应将滑片放到什么位置上？讲授新课观察与思考讲授新课观察与思考3.练习使用滑动变阻器（4）实验：用滑动变阻器控制电阻两端的电压闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。讲授新课变阻器的应用三讲授新课观察与思考能表示出阻值的变阻器。旋钮式电阻箱内部结构电阻箱读数观察与思考讲授新课观察与思考变阻器通常标有最大电阻和允许通过的最大电流，使用时要根据需要进行选择，不能使通过的电流超过最大值，否则会烧坏变阻器。通常在使用前应将电阻调节到最大。讲授新课电位器观察与思考讲授新课观察与思考利用电位器调节耳机音量数字电位器是一种用数字信号控制阻值的器件（集成电路）。与机械式电位器相比，数字电位器具有可程序控制改变阻值、耐震动、噪声小、寿命长、抗环境污染等优点。讲授新课课堂小结1.下列关于滑动变阻器的说法,正确的是()A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的B.滑动变阻器是靠改变导体的材料来改变导体电阻的C.因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的D随堂训练2.如图所示,向右移动滑片时,电阻的变化效果相同的是()A.甲和乙B.甲和丙C.甲和丁D.乙和丁C随堂训练
