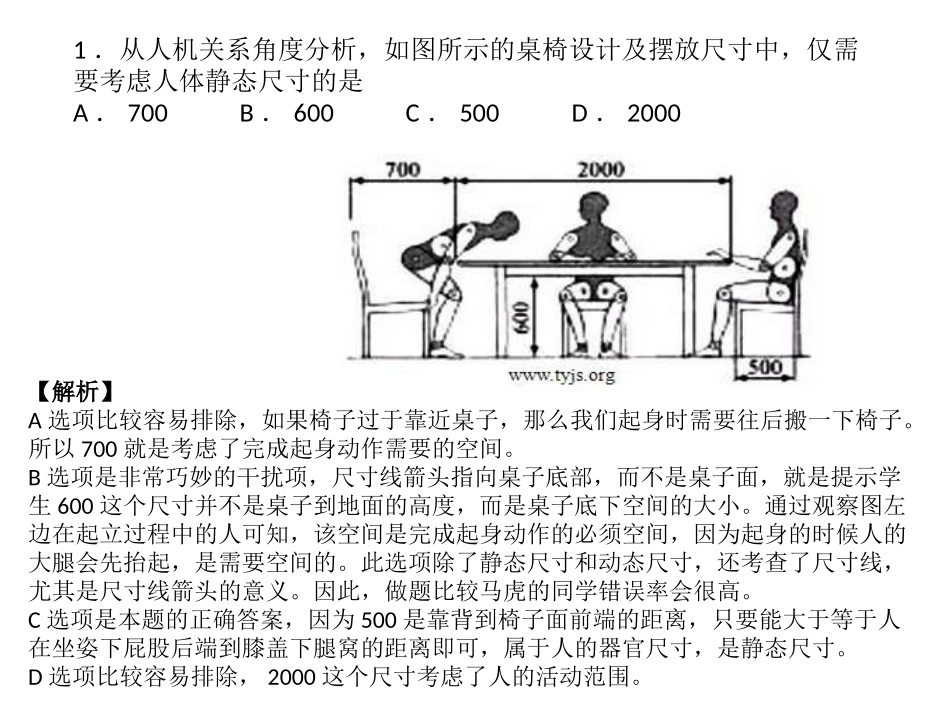

1．从人机关系角度分析，如图所示的桌椅设计及摆放尺寸中，仅需要考虑人体静态尺寸的是A．700B．600C．500D．2000【解析】A选项比较容易排除，如果椅子过于靠近桌子，那么我们起身时需要往后搬一下椅子。所以700就是考虑了完成起身动作需要的空间。B选项是非常巧妙的干扰项，尺寸线箭头指向桌子底部，而不是桌子面，就是提示学生600这个尺寸并不是桌子到地面的高度，而是桌子底下空间的大小。通过观察图左边在起立过程中的人可知，该空间是完成起身动作的必须空间，因为起身的时候人的大腿会先抬起，是需要空间的。此选项除了静态尺寸和动态尺寸，还考查了尺寸线，尤其是尺寸线箭头的意义。因此，做题比较马虎的同学错误率会很高。C选项是本题的正确答案，因为500是靠背到椅子面前端的距离，只要能大于等于人在坐姿下屁股后端到膝盖下腿窝的距离即可，属于人的器官尺寸，是静态尺寸。D选项比较容易排除，2000这个尺寸考虑了人的活动范围。•2．小明要制作一个木桥模型，用截面为20mm×10mm的木条制作两侧的梁，下列是梁的四种支撑方案，从强度角度考虑，其中合理的是•【解析】•本题是一道方案选择题目。上课时我们强调过，对于方案选择的题目，要着重审题，尤其是观察四张图之间的细微区别，要思考这些细微差别和题目要求之间的关系。•首先，本题要求选择的是“梁的四种支撑方案”，所以快速排除B和D。其次，观察A和C，可以发现A和C的区别在于木条摆放方式，A是窄面支撑起梁，C是宽面支捧起梁，相比较而言，窄面支撑起梁能够更大程度的实现抗弯曲，能更好抵抗桥面因为受压产生的弯曲，保证整个结构有更高强度，所以A选项更加合理。通用技术实践课上，小明要在工件的圆柱面上钻一个小孔，为了防止钻头跑偏，设计了一个简易模（如图所示）。将工件装入钻模，钻沿着钻模上的小孔在圆柱面钻孔。请根据图及其描述完成第3-4题。3．如果用36mm×36mm×31mm的钢块制作该钻模，下列加工工艺及其工具选择中不需要或不合理的是A．冲眼：样冲和铁锤B．划线：划针和钢角尺C．钻孔：麻花钻和平口钳D．锯割：手锯和台虎钳本题考查的是金工工艺中工具的选用，题目中出现的尺寸很关键，根据题目所给的图形，可以看到加工后的钻模尺寸为35mm×35mm×30mm，和所给钢块的尺寸36mm×36mm×31mm仅相差了1mm，如此少的余量，是无法用锯割的方式完成的，只能通过锉削的方式完成，所以D选项是不合理，故本题的答案为D。本题考察的金工工艺的操作细节。D选项为本题的答案。在完成锉削加工时，工件要夹持在台虎钳上，位于台虎钳钳口中间，保持锉削平面水平。D选项是把钢块连同平口钳一起移到钳工桌上，是四个备选项中最不合理的，是最明显的错误，故本题应选D。A选项是最大的干扰项，绝大部分同学认为A中的“划圆”是错误的，而错选了A。我们知道，对于钻孔操作，划线、冲眼是钻孔必不可少的，是否需要“划圆”课本上并没有给出明确的规定，且在钻小孔的时候可以不划，“划圆”便于在钻孔操作结束后检查钻孔是否准确。可以不划并不代表划了就算错。加工大孔的时候需要锉削圆弧，是必须要用划规进行“划圆”的。本题告诫我们，在做题的时候—定要把四个备选项都分析—遍，要选择最合适的答案，不能不看完选项就直接靠第一印象草草地选择出答案。这个解题基本素养和习惯，也是课堂上一直强调的。本题难度—般，但是迷惑性很强。4．加工钻模时，小明进行了下列操作，其中不恰当的是：A．先在钢块上划出中心线和外轮廓线，然后冲眼、划圆B．将麻花钻正直插入钻夹头，并夹紧C．将平口钳放到台钻工作台上，并夹紧钢块，戴上防护眼镜，对准冲眼，开始钻孔D．将钻孔后的钢块连同平口钳一起移到钳工桌上，锉去外轮廓的余量5．图中多标的尺寸共有A．1处B．2处C．3处D．4处【解析】本题考察的尺寸标注中的多标问题。图中表达高度的40、20和总高度60其中有—个是多标，可以通过计算得出；φ25的圆的圆心在竖直方向的定位尺寸的40、20和总高度60其中有—个是多标，可以通过计算得出。60°这个角度也是多标的。故本题尺寸多标了三处。对于尺寸多标的问题，要充分利用好题目所给的对称线，可以通过勾股定理及其它方式计算得...
