开关插座安装灯具安装施工方案VIP免费

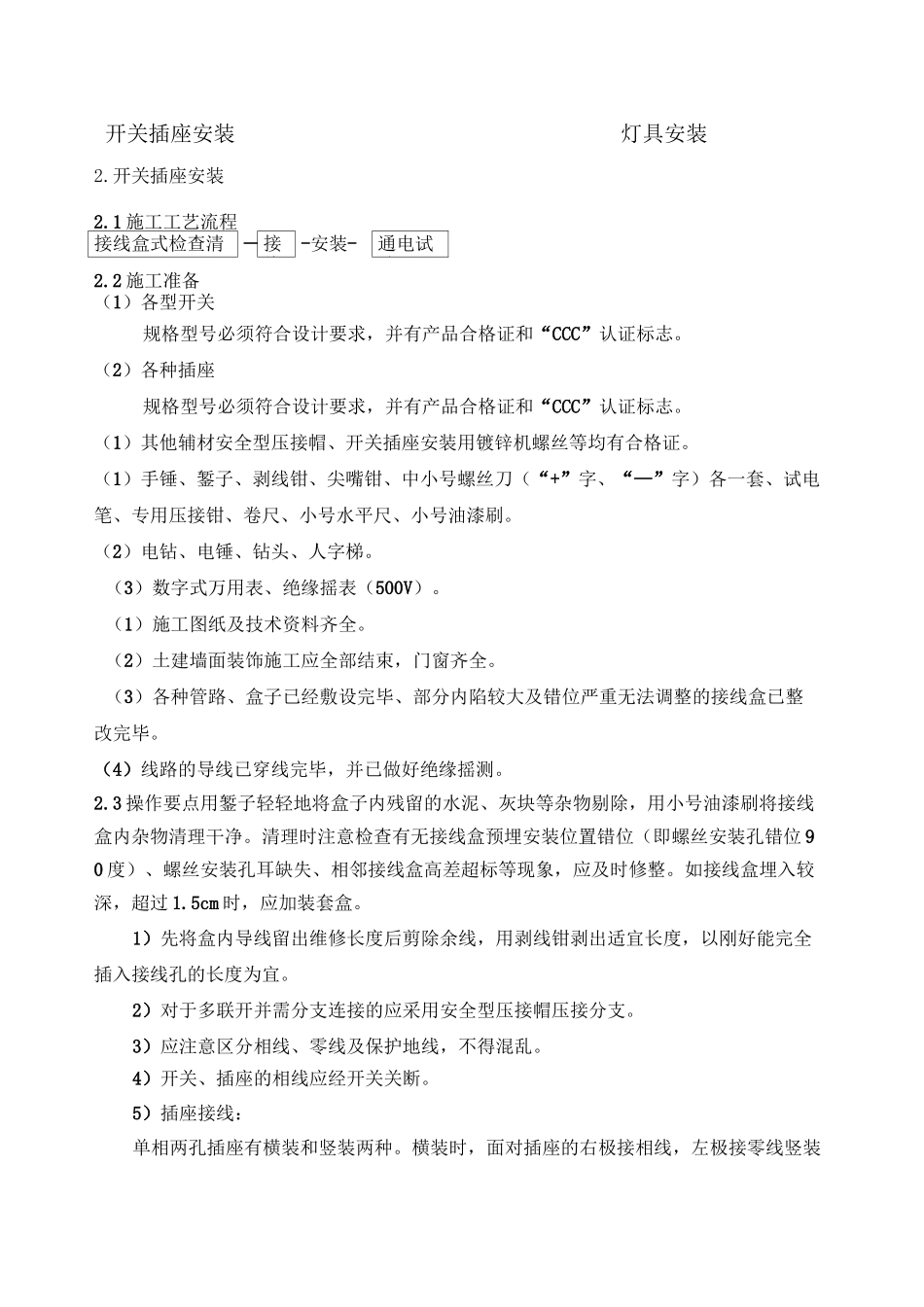

2.开关插座安装2.1施工工艺流程接线盒式检查清理—>接线-安装-通电试验2.2施工准备（1）各型开关规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。（2）各种插座规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。（1）其他辅材安全型压接帽、开关插座安装用镀锌机螺丝等均有合格证。（1）手锤、錾子、剥线钳、尖嘴钳、中小号螺丝刀（“+”字、“—”字）各一套、试电笔、专用压接钳、卷尺、小号水平尺、小号油漆刷。（2）电钻、电锤、钻头、人字梯。（3）数字式万用表、绝缘摇表（500V）。（1）施工图纸及技术资料齐全。（2）土建墙面装饰施工应全部结束，门窗齐全。（3）各种管路、盒子已经敷设完毕、部分内陷较大及错位严重无法调整的接线盒已整改完毕。（4）线路的导线已穿线完毕，并已做好绝缘摇测。2.3操作要点用錾子轻轻地将盒子内残留的水泥、灰块等杂物剔除，用小号油漆刷将接线盒内杂物清理干净。清理时注意检查有无接线盒预埋安装位置错位（即螺丝安装孔错位90度）、螺丝安装孔耳缺失、相邻接线盒高差超标等现象，应及时修整。如接线盒埋入较深，超过1.5cm时，应加装套盒。1）先将盒内导线留出维修长度后剪除余线，用剥线钳剥出适宜长度，以刚好能完全插入接线孔的长度为宜。2）对于多联开并需分支连接的应采用安全型压接帽压接分支。3）应注意区分相线、零线及保护地线，不得混乱。4）开关、插座的相线应经开关关断。5）插座接线：单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接零线竖装开关插座安装灯具安装时，面对插座的上极接相线，下极接零线。安装时应注意插座内的接线标识。按接线要求，将盒内导线与开关、插座的面板连接好后，将面板推入，对正安装孔，用镀锌机螺丝固定牢固。固定时使面板端正，与墙面平齐。对附在面板上的安装孔装饰帽应事先取下备用，在面板安装调整完毕后盖上，以免多次拆卸划损面板。安装在室外的开关、插座应为防水型，面板与墙面之间应有防水措施。安装在装饰材料（木装饰或软包等）上的开关、插座与装饰材料间设置隔热阻燃制品如石棉布等。开关、插座安装完毕后，且各条支路的绝缘电阻摇测合格后，方允许通电试运行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应，如发现问题必须先断电，然后查找原因进行修复。2・4质量要求保证项目（1）当交流、直流或不同电压等级的插座安装在同一场合时，应有明显的区别、且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。（2）插座接线应符合下列规定：1）单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；2）单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。插座的接地端子不应与零线端子连接。同一场所的三相插座，接线的相序一致。3）接地（PE）或接零（PEN线）在插座间不应串联连接。（3）特殊情况下插座安装应符合下列规定：1）当接插有触电凶险家和电器的电源时，采用能断开电源的带开关插座，开关断开相线。2）潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m。（4）照明开关安装应符合下列规定：1）同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠；2)相线经开关控制；民用住宅无软线引至床边的床头开关。2.4.2基本项目(1)插座安装应符合下列规定：1)暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁。无碎裂，划伤，装饰帽齐全；2)车间及实验室的插座安装高度距地面不小于0.3m；特殊场所暗装的插座不小于0.15m；无特殊要求时，同一室内插座安装高度一致；3)地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。(2)照明开关安装应符合下列规定：1)开关安装位置便于操作，开关边缘距门框边缘的距离0.15〜0.2m,开关距地面高度1.3m；拉线开关距地面高度2~3m，层高小于3m时，拉线开关距顶板不小于100m，拉线出口垂直朝下。2)相同型号并列安装及同一室内开关安装高度...
