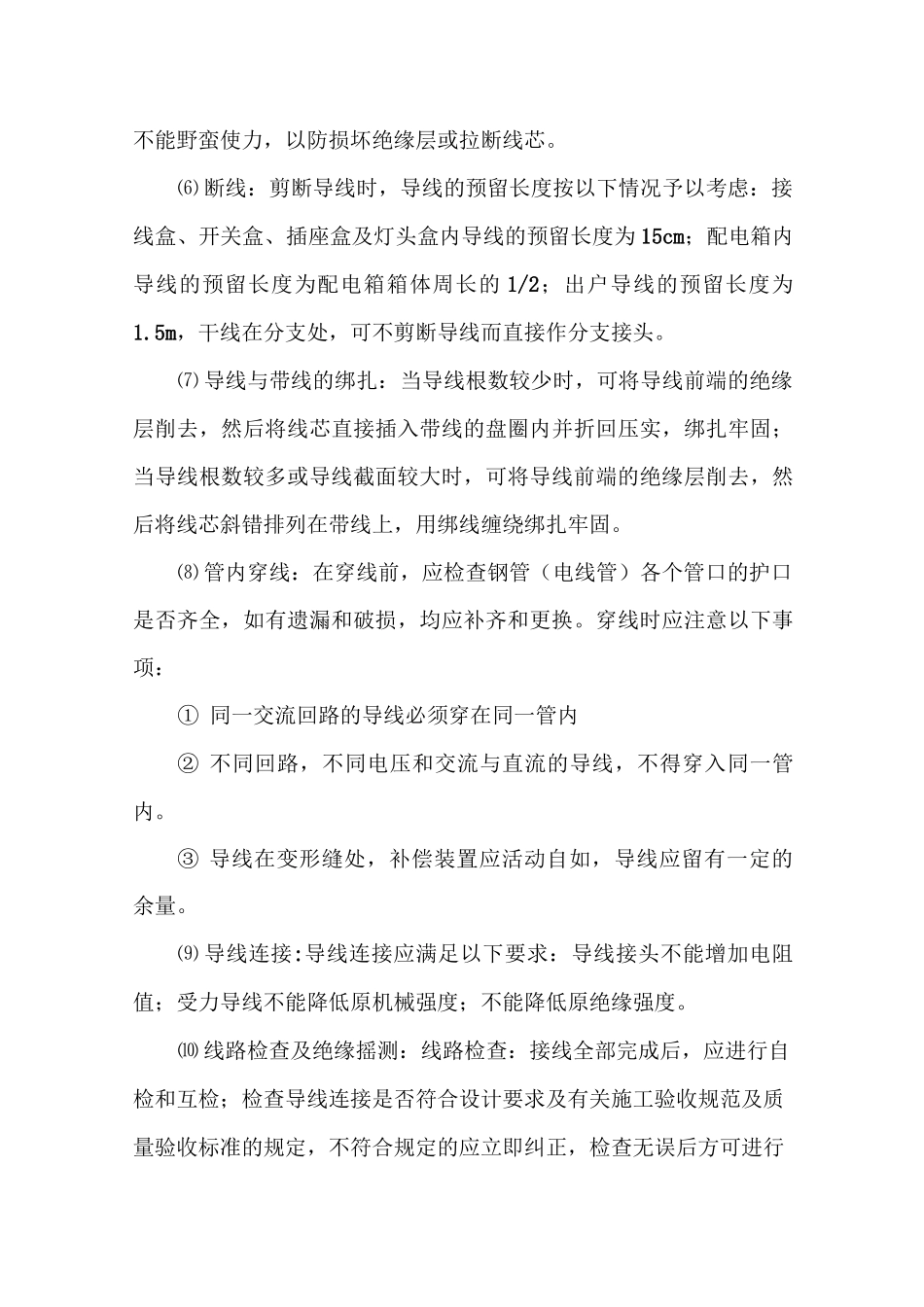

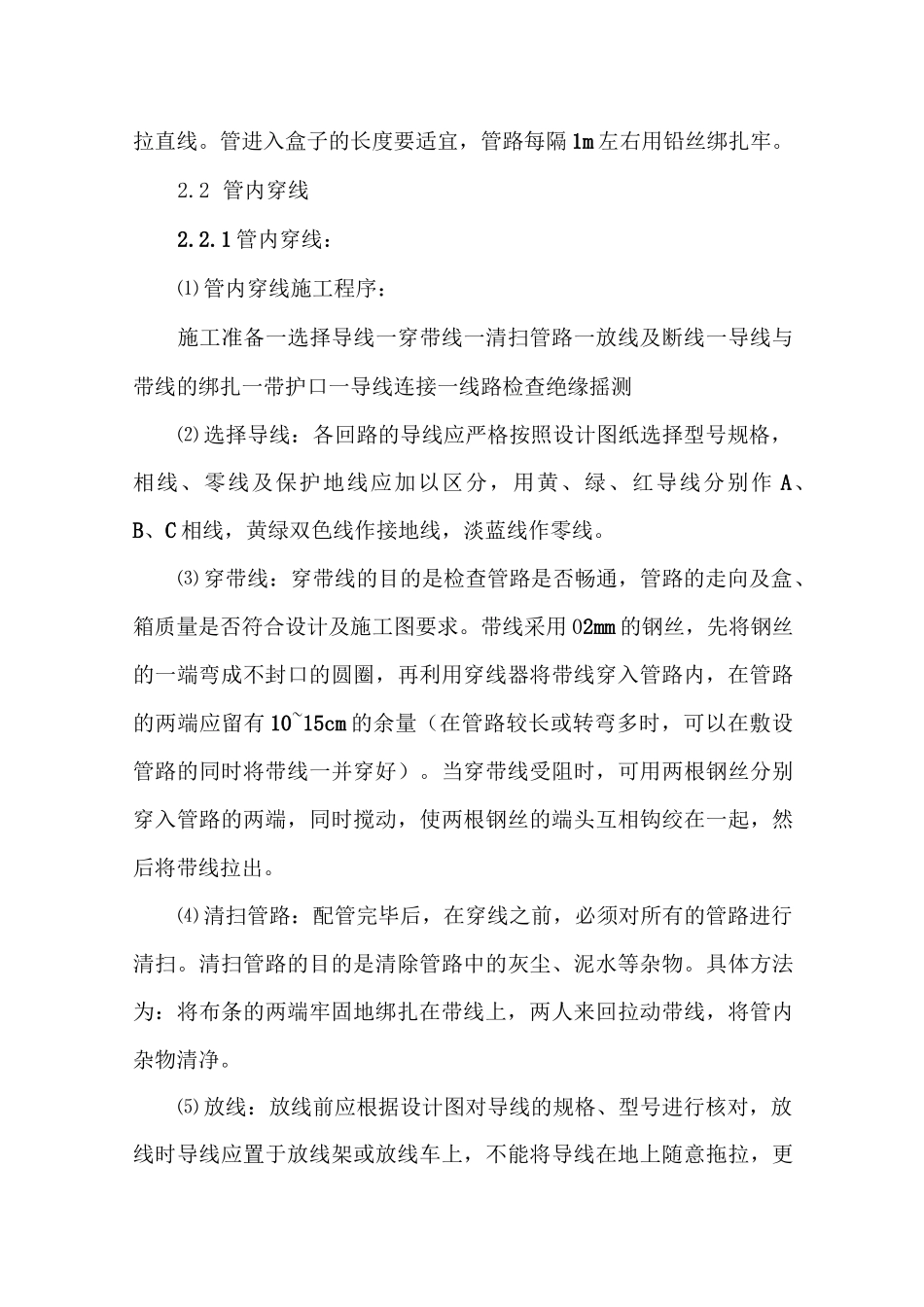

给排水与建筑电气安装工程施工方案一、电气安装工程（一）工程特点1.1电气工程设计范围包括：照明、电话、电视、接地、防雷、等电位连接、对讲传呼、宽带系统等。1.2根据图纸要求，电视系统、电话系统、预埋管、盒等安设计施工。（二）主要施工方法及技术要求2.1预留预埋2.1.1预留孔洞在土建绑扎钢筋前根据施工图纸确定所留孔洞位置，并提交给结构专业。按照孔洞的尺寸加工木盒，待土建绑扎钢筋完毕后，配合其将木盒嵌入图纸所示位置，并将木盒固定牢固，待混凝土拆模后要进行技术复核。2.2.2管暗敷设方式：随墙（砌体）配管：配合土建工程砌墙立管时，该管应放在墙中心，管口向上者应封好，以防水泥砂浆或其它杂物堵塞管子。往上引管有吊顶时，管上端应煨成900弯进入吊顶内，由顶板向下引管不宜过长，以达到开关盒上口为准，等砌好隔墙，先稳盒后接短管。现浇混凝土楼板配管：先找准位置，根据房间四周墙的厚度，弹出十字线，将堵好的盒子固定牢，然后敷管。有两个以上盒子时，要拉直线。管进入盒子的长度要适宜，管路每隔1m左右用铅丝绑扎牢。2.2管内穿线2.2.1管内穿线：⑴管内穿线施工程序：施工准备一选择导线一穿带线一清扫管路一放线及断线一导线与带线的绑扎一带护口一导线连接一线路检查绝缘摇测⑵选择导线：各回路的导线应严格按照设计图纸选择型号规格，相线、零线及保护地线应加以区分，用黄、绿、红导线分别作A、B、C相线，黄绿双色线作接地线，淡蓝线作零线。⑶穿带线：穿带线的目的是检查管路是否畅通，管路的走向及盒、箱质量是否符合设计及施工图要求。带线采用02mm的钢丝，先将钢丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管路内，在管路的两端应留有10~15cm的余量（在管路较长或转弯多时，可以在敷设管路的同时将带线一并穿好）。当穿带线受阻时，可用两根钢丝分别穿入管路的两端，同时搅动，使两根钢丝的端头互相钩绞在一起，然后将带线拉出。⑷清扫管路：配管完毕后，在穿线之前，必须对所有的管路进行清扫。清扫管路的目的是清除管路中的灰尘、泥水等杂物。具体方法为：将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内杂物清净。⑸放线：放线前应根据设计图对导线的规格、型号进行核对，放线时导线应置于放线架或放线车上，不能将导线在地上随意拖拉，更不能野蛮使力，以防损坏绝缘层或拉断线芯。⑹断线：剪断导线时，导线的预留长度按以下情况予以考虑：接线盒、开关盒、插座盒及灯头盒内导线的预留长度为15cm；配电箱内导线的预留长度为配电箱箱体周长的1/2；出户导线的预留长度为1.5m，干线在分支处，可不剪断导线而直接作分支接头。⑺导线与带线的绑扎：当导线根数较少时，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固；当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固。⑻管内穿线：在穿线前，应检查钢管（电线管）各个管口的护口是否齐全，如有遗漏和破损，均应补齐和更换。穿线时应注意以下事项：①同一交流回路的导线必须穿在同一管内②不同回路，不同电压和交流与直流的导线，不得穿入同一管内。③导线在变形缝处，补偿装置应活动自如，导线应留有一定的余量。⑼导线连接:导线连接应满足以下要求：导线接头不能增加电阻值；受力导线不能降低原机械强度；不能降低原绝缘强度。⑽线路检查及绝缘摇测：线路检查：接线全部完成后，应进行自检和互检；检查导线连接是否符合设计要求及有关施工验收规范及质量验收标准的规定，不符合规定的应立即纠正，检查无误后方可进行绝缘摇测。绝缘摇测：导线线路的绝缘摇测一般选用500V,量程为0〜500MQ的兆欧表。测试时，一人摇表，一人应及时读数并如实填写“绝缘电阻测试记录”。摇动速度应保持在120r/min左右，读数应采用一分钟后的读数为宜。3.3照明灯具安装3.3.1施工程序施工准备一检查灯具一灯具支吊架制作安装一灯具安装一通电试亮f清理接线盒f开关、插座接线f开关、插座安装3.3.2施工准备各种型号规格的灯具及开关、插座必须符合设计要求和国家标准规定。灯内配线严禁外露，灯具配件齐全...
