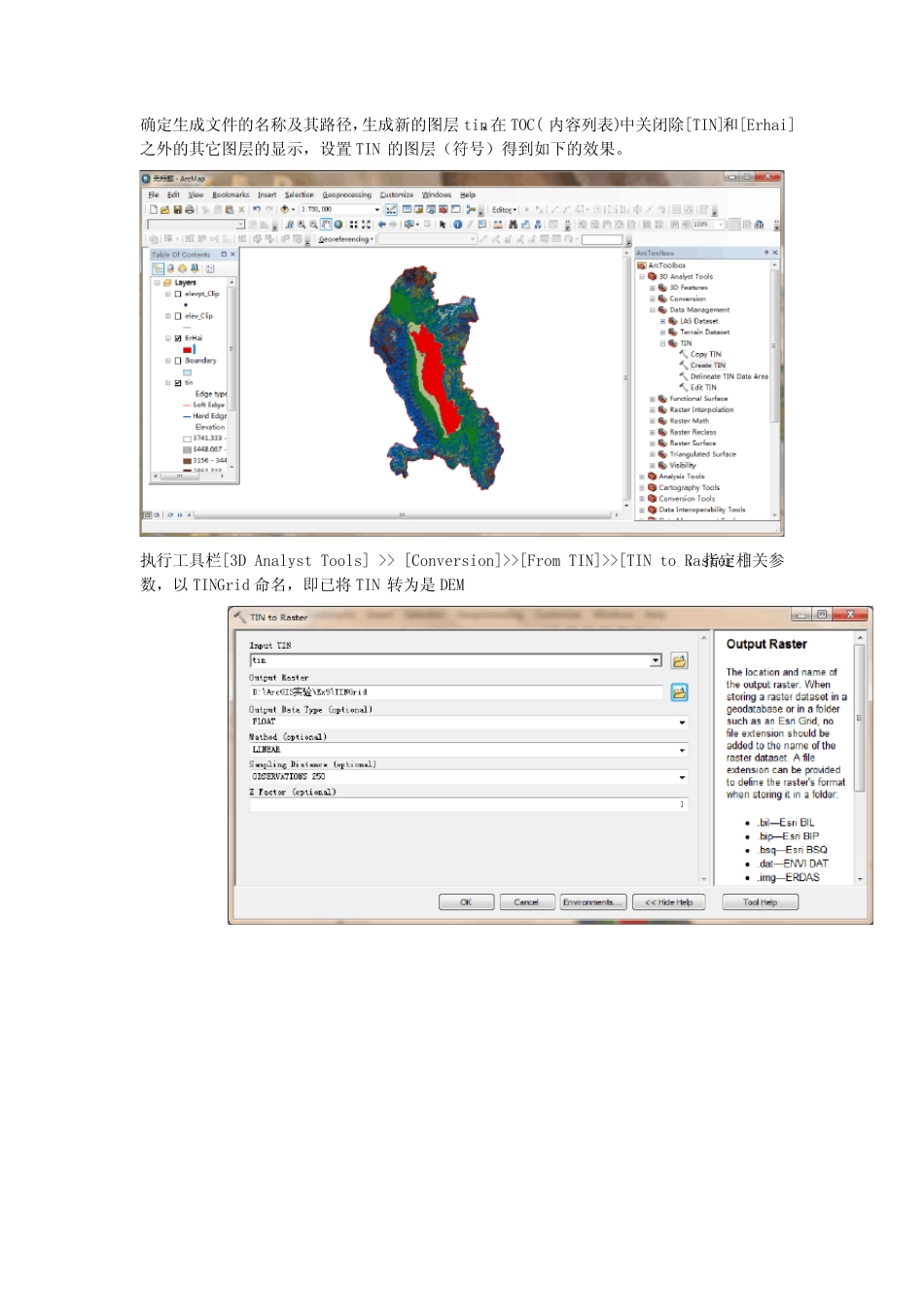

实验九、地形分析-----TIN及DEM的生成及应用(综合实验)一、实验目的DEM是对地形地貌的一种离散的数字表达，是对地面特性进行空间描述的一种数字方法、途径，它的应用可遍及整个地学领域。通过对本次实习的学习，我们应：a)加深对TIN建立过程的原理、方法的认识；b)熟练掌握ArcGIS中建立DEM、TIN的技术方法。c)掌握根据DEM或TIN计算坡度、坡向的方法。d)结合实际，掌握应用DEM解决地学空间分析问题的能力。二、实验数据高程点Elevpt_Clip.shp，高程Elev_Clip.shp，边界Boundary.shp，洱海Erhai.shp三、实验内容及步骤1.TIN及DEM生成1.1由高程点、等高线矢量数据生成TIN转为DEM在ArcMap中新建一个地图文档添加矢量数据：Elevpt_Clip、Elev_Clip、Boundary、Erhai（同时选中：在点击的同时按住Shift）激活“3DAnalyst”扩展模块（执行菜单命令[Customize（自定义）]>>[Extensions（扩展）]，在出现的对话框中选中3D分析模块），在工具栏空白区域点右键打开[3D分析]工具栏执行[ArcToolbox]>>[3DAnalystTools]>>[DataManagement]>>[TIN]>>[CreateTIN]在InputFeatureClass中依次添加Elevpt_Clip.shp、Elev_Clip.shp、Boundary.shp以及Erhai.shp，将Erhai的SF_type改为hardreplace，其余保持默认确定生成文件的名称及其路径，生成新的图层tin，在TOC(内容列表)中关闭除[TIN]和[Erhai]之外的其它图层的显示，设置TIN的图层（符号）得到如下的效果。执行工具栏[3DAnalystTools]>>[Conversion]>>[FromTIN]>>[TINtoRaster]，指定相关参数，以TINGrid命名，即已将TIN转为是DEM1.2TIN的显示及应用在上一步操作的基础上进行，关闭除[TIN]之外的所有图层的显示，编辑图层[tin]的属性，在图层属性对话框中，点击[符号]选项页，将[Edegetypes（边界类型）]和[Elevation（高程）]前面检查框中的勾去掉;点击[Add添加]按钮在[添加渲染]对话框中，将[Edgeswiththesamesymbol(所有边用同一符号进行渲染)]和[Nodeswiththesamesymbol（所有点用同一符号进行渲染）]这两项添加么TIN的显示列表中确定之后，将TIN图层局部放大，认真理解TIN的存储模式及显示方式(1)TIN转换为坡度多边形新建地图文档，加载图层[tin]，参考上一步操作，将[Faceslopewithgraduatedcolorramp（面坡度用颜色梯度表进行渲染）]和[Faceaspectwithgraduatedcolorramp（面坡向用颜色梯度进行渲染）]这两项添加到TIN的显示列表中在上面的对话框中，选中Slope（degrees）点击[分类]按钮，在下面的对框中，将[类]指定为5，然后在[间隔值]列表中输入间隔值：[8,15，25,35,90]，如下图所示点击[确定]后关闭图层属性对话框，图层[tin]将根据指定的渲染方式进行渲染，效果如下图所示：(2)TIN转换为坡向多边形参照以上第（4）步，得到坡向多边形图层得到的坡向多边形中属性分别表示当前图斑的坡向(平坦、北、东北、东、东南、南、西南、西、西北、北)用坡度分类三角形形成多边形，执行[3DAnalysttool]工具栏中的命令[TriangulatedSurface]>>[SurfaceSlope]，按下图所示指定各参数，以tinSlopef命名：(3)Eliminate合并破碎多边形（选做，需要8-10分钟）新建地图文档，加载坡度多边形图层：TinSlopef,打开TinSlopef的属性表，添加一个字段Area（类型为Double）左键选择Area一列，通过[CalculateGeometry计算值]操作，计算各个多边形的面积以下的操作将会把面积小于10000平方米的多边形合并到周围与之有最长公共边的多边形中：执行菜单命令[Selection选择]>>[SelectbyAttributes通过属性选择]，查询”Area”<=10000（平方米）的图斑被选中的多边形以高亮方式显示，这些小的图斑将会被合并到与之相邻且有最大公共边的多边形。当然也可以选择合并到相邻的面积最大的多边形。执行[DataManagementTool]工具栏中的命令[Generalization]>>[Eliminate]，按下图所示指定各参数，以TinSlopef_Elminate命名将地图适当放大，比较原始图层：tinSlopef与合并后的图层：tinSlopef_Eliminate(4)TIN转换为坡向多边形用坡向分类三角形形成多边形（SurfaceAspect），参照用坡度分类三角形形成多边形。2.DEM的应用2.1坡度：Slope(1)新建地图文档，加载的DEM数据：TINGri...
