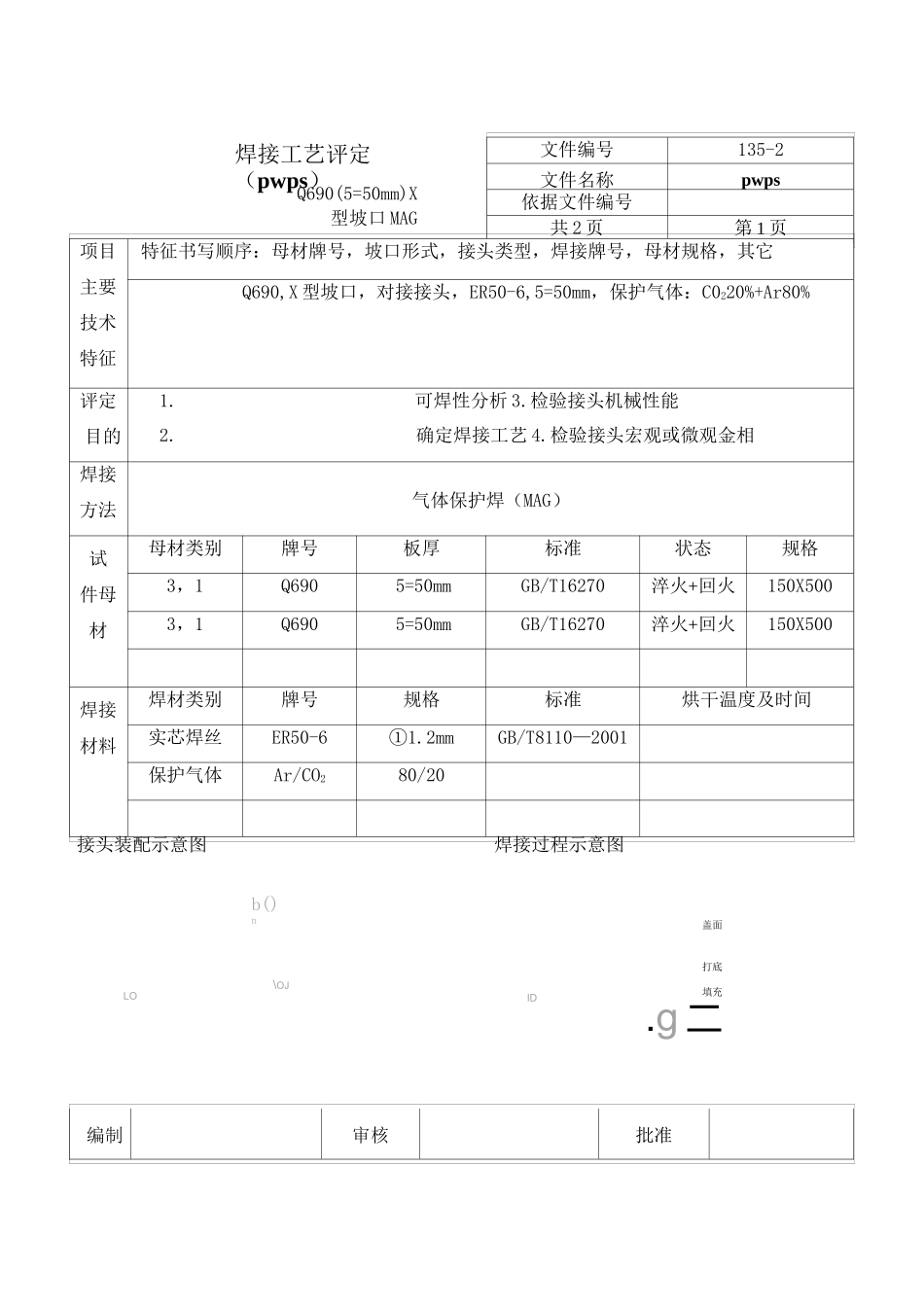

焊接工艺评定（pwps）文件编号135-2文件名称pwps依据文件编号共2页第1页项目主要技术特征特征书写顺序：母材牌号，坡口形式，接头类型，焊接牌号，母材规格，其它Q690,X型坡口，对接接头，ER50-6,5=50mm，保护气体：C0220%+Ar80%评定目的1.可焊性分析3.检验接头机械性能2.确定焊接工艺4.检验接头宏观或微观金相焊接方法气体保护焊（MAG）试件母材母材类别牌号板厚标准状态规格3，1Q6905=50mmGB/T16270淬火+回火150X5003，1Q6905=50mmGB/T16270淬火+回火150X500焊接材料焊材类别牌号规格标准烘干温度及时间实芯焊丝ER50-6①1.2mmGB/T8110—2001保护气体Ar/CO280/20接头装配示意图焊接过程示意图Q690(5=50mm)X型坡口MAGb()nLO\OJID盖面打底填充.g二编制审核批准CTM〕—■1太原重工焊接工艺评定(pwps)文件编号135-2件名称pwpsQ690(5=50mm)X型坡口MAG依据文件编号共2页第2页预热温度100〜150°C左右层间温度W200C焊接过程及焊接规范焊接过程焊接方法焊接材料规格(mm)焊接电流(A)焊接电压(V)焊接速度其它封底气体保护焊ER50-6①1.2150〜17020〜22填充气体保护焊ER50-6①1.2260〜30028〜32清根要求反面清根焊缝外观按JB/T7947的规定执行后热要求热处理工艺做两种状态：1・焊后退火2.焊后不退火探伤方法A.射线探伤VB.超声波探伤C.表面磁粉卜探伤探伤标准GB11345f探1刀探伤级别BI级评定项目接头拉力面弯背弯侧弯冲击硬度宏观金相微观金相取样数量246111执行标准ISO15614-1:2004备注：太原重工焊接工艺评定(pwps)文件编号135-1文件名称pwpsQ690(5=12mm)V型坡口MAG依据文件编号共2页第1页项目主要技术特征特征书与顺序：母材牌号，坡口形式，接头类§型，焊材型号，母t材规格，其它Q690,V型坡口，对接接头，ER50-6,5=12mm，保护气体：C020%+Ar80%评定目的1.焊接性分析V3.检验接头机械性能V2.确定焊接工乙V4.检验接头宏观或微观金相焊接方法气体保护焊(MAG)试件母材母材类别牌号板厚标准状态规格3.1Q6905=12mmGB/T16270淬火+回火150x5003.1Q6905=12mmGB/T16270淬火+回火150x500焊接材料焊材类别型号规格标准烘干温度及时间实芯焊丝ER50-6①1.2mmGB/T8110-2001保护气体Ar/CO280/20编制审核批准C接头装配示意图焊接过程示意图太原重工焊接工艺评定(pwps)文件编号135-1文件名称pwpsQ690(5=12mm)V型坡口MAG依据文件编号共2页第2页预热温度层间温度W200°C焊接过程及焊接规范焊接过程焊接方法焊接材料规格(mm)焊接电流(A)焊接电压(V)焊接速度其它封底气体保护焊ER50-6①1.2150〜16020〜22填充气体保护焊ER50-6①1.2250〜30028〜30清根要求反面清根焊缝外观按JB/T7947的规定执行后热要求热处理工艺做两种状态：1・焊后退火2•焊后不退火探伤方法A.射线探伤BV超声波探伤C.表面磁粉卜探伤探伤标准GB11345□探1刀探伤级别BI级评定项目接头拉力面弯背弯侧弯冲击硬度宏观金相微观金相取样数量246111执行标准ISO15614-1:2004备注：太原重工焊接工艺评定（pwps）Q690(5=12mm)I型坡口SAW文件编号121-1文件名称pwps依据文件编号共2页第1页项目主要技术特征特征书写顺序：母材牌号，坡口形式，接头类型，焊材牌号，母材规格，其它Q690,I型，对接接头，H08MnA，町431,5=12mm，评定目的1.焊性分析3.检验接头机械性能2.确定焊接工艺4.检验接头宏观或微观金相焊接方法埋弧自动焊（SAW）试件母材母材类别牌号板厚标准状态规格3.1Q6905=12mmGB/T16270淬火+回火150x5003.1Q6905=12mmGB/T16270淬火+回火150x500焊接材料焊材类别牌号规格标准烘干温度及时间埋弧焊丝H08MnA①4.0mmGB/T14957—94埋弧焊剂HJ431GB/T5293—99250°C2h接头装配示意图焊接过程示意图11111111/111—1^一编制审核批准太原重工焊接工艺评定(pwps)文件编号121-1文件名称pwpsQ690(5=12mm)ISAW依据文件编号共2页第2页预热温度层间温度W200°C焊接过程及焊接规范焊接过程焊接方法焊接材料规格(mm)焊接电流(A)焊接电压(V)焊接速度其它1埋弧自动焊H08MnA+HJ431①4550〜65030〜322埋弧自动焊H08MnA+HJ431①4600〜70032〜34清根要求不清根焊缝外观按JB/T7947的规定执行后热要求热处理工艺做两种状态：1.焊后退火2.焊后不退火探伤方法A射线探伤VB.超声波探...
