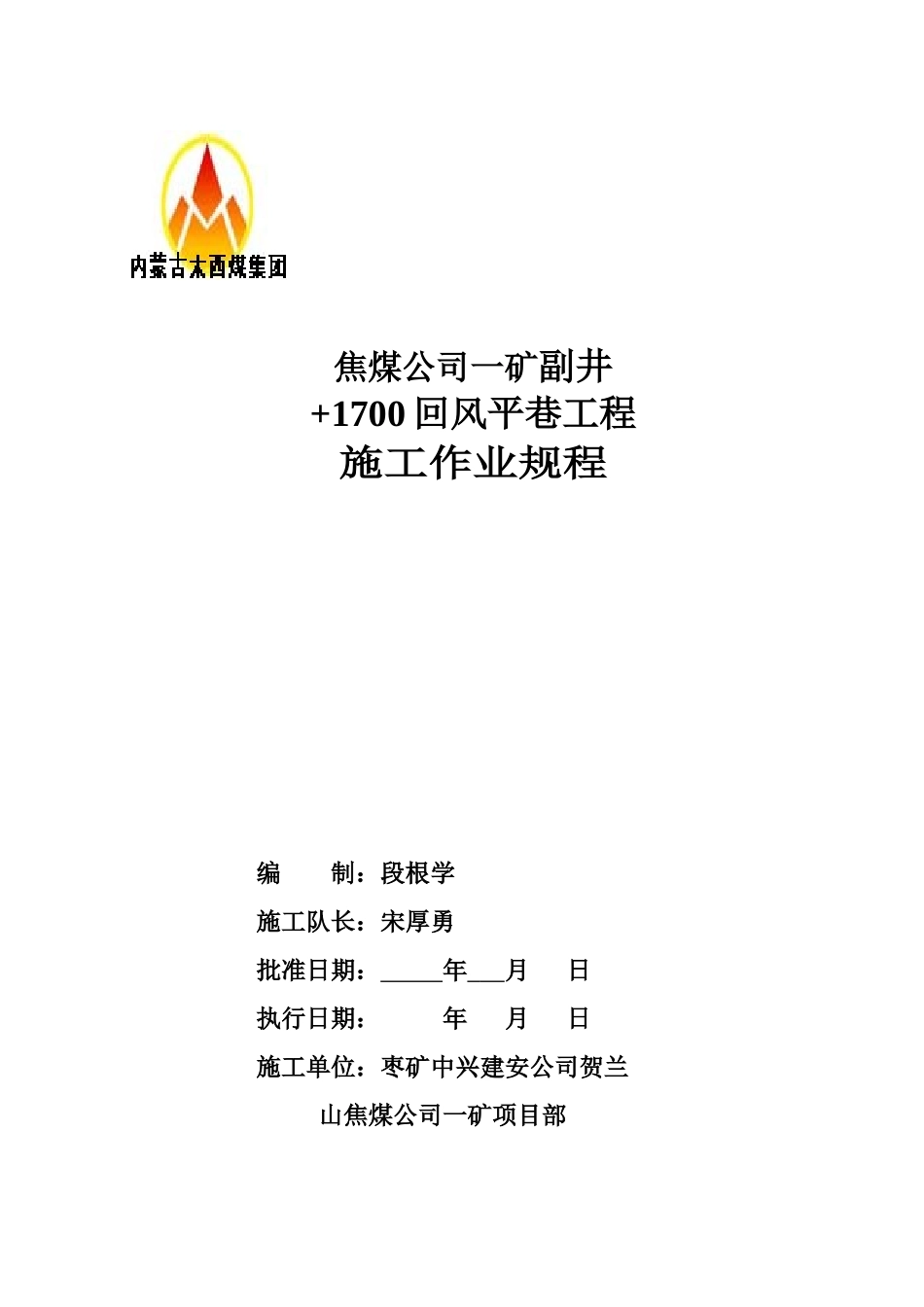

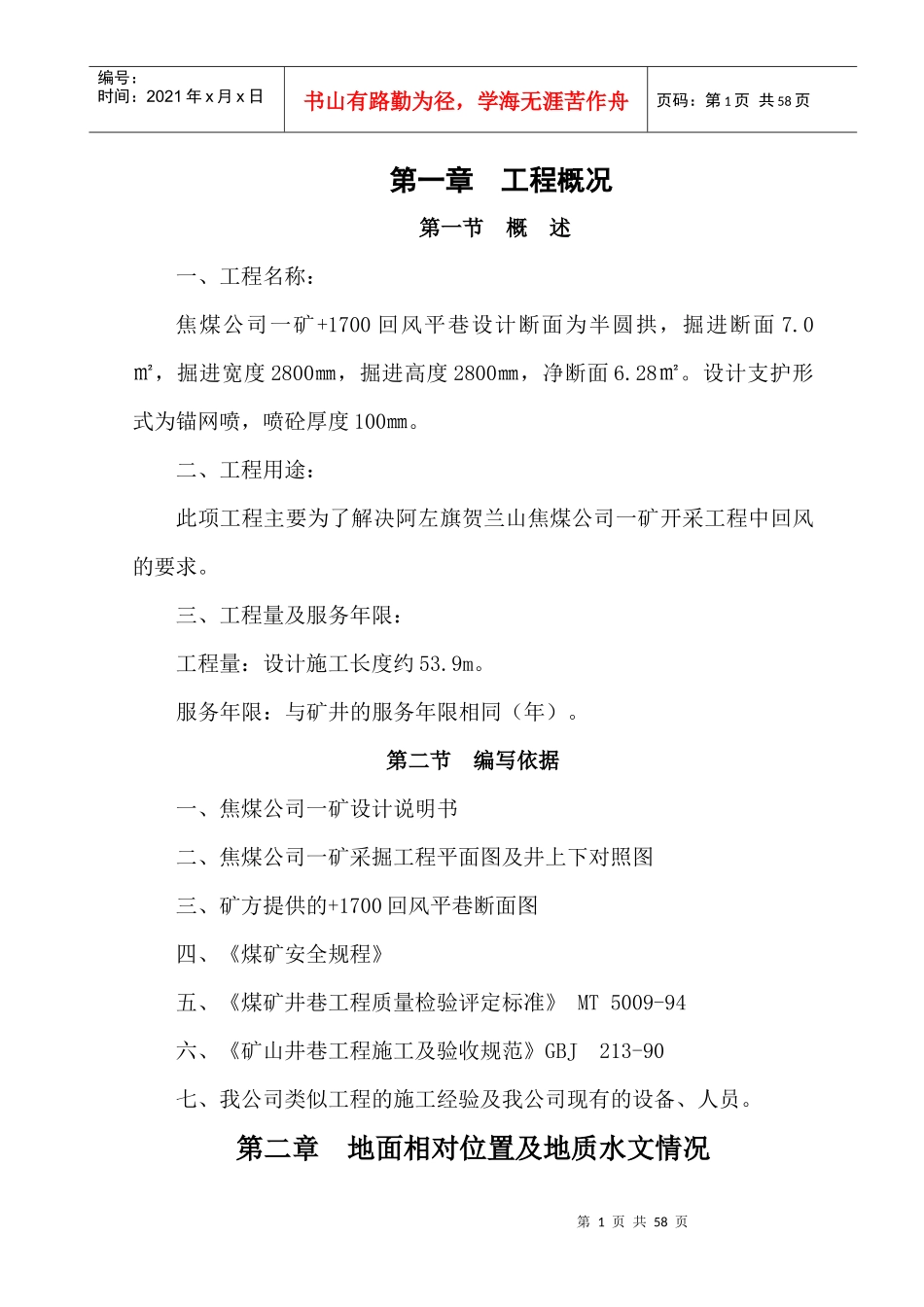

焦煤公司一矿副井+1700回风平巷工程施工作业规程编制：段根学施工队长：宋厚勇批准日期：年月日执行日期：年月日施工单位：枣矿中兴建安公司贺兰山焦煤公司一矿项目部第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共58页第一章工程概况第一节概述一、工程名称：焦煤公司一矿+1700回风平巷设计断面为半圆拱，掘进断面7.0㎡，掘进宽度2800㎜，掘进高度2800㎜，净断面6.28㎡。设计支护形式为锚网喷，喷砼厚度100㎜。二、工程用途：此项工程主要为了解决阿左旗贺兰山焦煤公司一矿开采工程中回风的要求。三、工程量及服务年限：工程量：设计施工长度约53.9m。服务年限：与矿井的服务年限相同（年）。第二节编写依据一、焦煤公司一矿设计说明书二、焦煤公司一矿采掘工程平面图及井上下对照图三、矿方提供的+1700回风平巷断面图四、《煤矿安全规程》五、《煤矿井巷工程质量检验评定标准》MT5009-94六、《矿山井巷工程施工及验收规范》GBJ213-90七、我公司类似工程的施工经验及我公司现有的设备、人员。第二章地面相对位置及地质水文情况第2页共58页第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共58页第一节地面相对位置及邻近采区开采情况地面相对位置及邻近采区开采情况表水平名称+1700工程名称+1700水平主副水仓地面标高（m）+1870井下标高（m）+1700地面的相对位置及建筑物地面以山地为主，无建筑物井下相对位置对掘进巷道的影响+1700回风平巷对掘进巷道无影响。邻近采区开采情况临近无采区第二节煤（岩）层赋存特征矿区主要含煤地层为石炭系上统太原组(C3t)与二叠系下统山西组(P1s)，共含煤11层，煤层总厚度22.18m。其中石炭系太原组含可采煤层3层，编号为4、5及7号煤层,含局部或不可采煤层3层，编号为7下、8、9煤层，含煤系数4.49%；山西组含可采煤层2层，编号为2、3煤层，局部可采煤层2层，编号为2上、3上煤层，含煤系数9.55%；二叠系石盒子组含局部可采煤层1层，编号为1煤层，含煤系数0.08%。矿区含可采煤层6层，编号为2、3、4、5、7、8煤层。贺兰山焦煤公司一矿主要可采煤层特征一览表煤层编号煤层厚度煤层间距顶底板岩性夹矸层数煤层稳定性对比难易程度开采情况最小~最大平均编号最小~最大平均顶板底板20.04~8.782.17粉砂质泥岩泥岩中粗粒砂岩0~6较稳定、可采易对比采深至1850m标高30.28~10.532.142～312.45~50.6034.57中粗粒砂岩粉砂岩粉细砂岩中砂岩0~9较稳定、可采易对比采深至1850m标高第3页共58页第2页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共58页40.25~3.451.413～420.00~47.7730.05泥岩粉砂质泥岩中、细砂岩0~3稳定、可采易对比采深至1850m标高50.30~1.841.004～55.29~12.528.98泥岩粉砂岩泥岩粉砂岩0~7不稳定，采区范围内厚度小于0.27m部可采不易对比无开采价值70.55~5.101.925～713.04~35.1325.97粉砂质泥岩泥岩中粗粒砂岩0~6较稳定、可采易对比采深至1850m标高第三节地质构造蚕特拉井田位于汝箕沟—宗别立向斜的西翼，煤系地层东西两端呈北东向，中部近东西走向，总体为倾向南东的单斜构造。地层倾角一般70°～80°，局部近于直立或倒转，Ⅴ～Ⅶ线间地层较缓，为60°～65°。区内构造复杂，断裂是主要的构造形迹，褶皱不发育。一、断层矿区煤系地层中断层发育，仅地表控制的为75条，其中延伸长度在100－1800m间的主要断层有27条；落差在50－526m之间，已为钻孔控制的有11条（由东向西为：F30、F26、F90、F22、F24、F19、F79、F15、F12、F10、F8）。矿区断层发育，但规律性较明显，其规律和特点如下：1、走向断层：数量不多，计有F1、F3、F11、F12、F15、F46、F45七条。按其性质可分为：⑴走向逆断层：延伸远，落差大，对井田构造具有控制意义，其中F1为延伸至小松山的区域性大断层构成含煤地层天然的北介，F3位于井田西缘呈北东向展布受F1控制，井田内延伸达7km。F1、F3断层均位于第4页共58页第3页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共58页煤系地层底部。F45、F46则受F3控制，为煤系中的次一级构造，往往使煤层露头缺...
