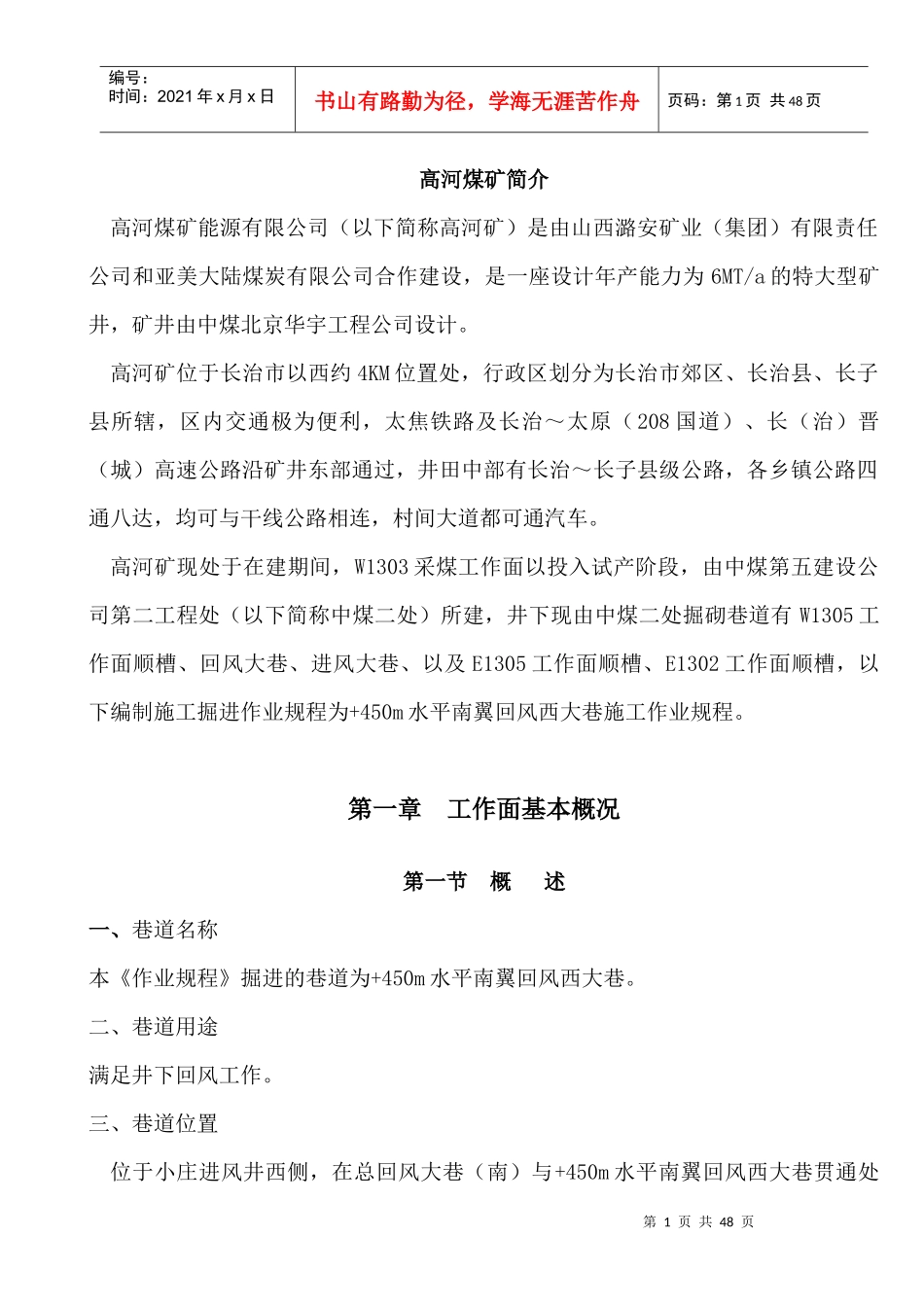

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页高河煤矿简介高河煤矿能源有限公司（以下简称高河矿）是由山西潞安矿业（集团）有限责任公司和亚美大陆煤炭有限公司合作建设，是一座设计年产能力为6MT/a的特大型矿井，矿井由中煤北京华宇工程公司设计。高河矿位于长治市以西约4KM位置处，行政区划分为长治市郊区、长治县、长子县所辖，区内交通极为便利，太焦铁路及长治～太原（208国道）、长（治）晋（城）高速公路沿矿井东部通过，井田中部有长治～长子县级公路，各乡镇公路四通八达，均可与干线公路相连，村间大道都可通汽车。高河矿现处于在建期间，W1303采煤工作面以投入试产阶段，由中煤第五建设公司第二工程处（以下简称中煤二处）所建，井下现由中煤二处掘砌巷道有W1305工作面顺槽、回风大巷、进风大巷、以及E1305工作面顺槽、E1302工作面顺槽，以下编制施工掘进作业规程为+450m水平南翼回风西大巷施工作业规程。第一章工作面基本概况第一节概述一、巷道名称本《作业规程》掘进的巷道为+450m水平南翼回风西大巷。二、巷道用途满足井下回风工作。三、巷道位置位于小庄进风井西侧，在总回风大巷（南）与+450m水平南翼回风西大巷贯通处第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页向南80.577m处开口，与总回风大巷南翼成90°夹角，向南施工。第二节编写依据一、采取设计说明及批准时间设计说明书名称为《+450m水平南翼回风西大巷说明书》，批准时间为2008年08月19日。二、地质说明及批准时间地质说明书名称为《+450m水平南翼回风西大巷说明书》，批准时间为2008年08月07日。三、矿压观测资料断层附近围岩应力集中。第二章地面位置及地质情况第一节工作面上下左右四邻关系、采掘情况开口位置在总回风大巷（南）与+450m水平南翼回风西大巷贯通位置向南80.577m处，相邻巷道以北为W1303工作面采区，以及W1305工作面；巷道为全煤巷道，沿煤层底板掘进，净宽5600mm，净高4100mm，净断面22.96m²。掘进时将会受各种地质、瓦斯及水文情况的影响。当遇到特殊地质构造情况时另行编制专项措施指导施工。第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页第二节煤（岩）层赋存特征+450m水平南翼回风西大巷设计在3号煤层中掘进。3号煤层位于山西组下部，煤层厚度较为稳定，平均厚度6.7m,煤层倾角5°，煤层结构顶板向下0.2m有一层夹矸厚0.05m，底板向上1.3m有一层夹矸厚0.15m，属近水平煤层。煤层顶板为泥岩、砂质泥岩、粉砂岩，局部为砂岩，底板为黑色泥岩、砂质泥岩、深灰色粉砂岩。附图1：煤岩层综合柱状图第三节地质构造情况巷道掘进过程中预计会受到XW2陷落柱以及两个富水区的影响，但对巷道掘进不会造成很大影响；在掘进过程中必须坚持“有掘必探、先探后掘”原则，3号煤层为弱含水层，在无构造沟通的情况下与上、下含水层无明显的水力联系，施工时要密切考虑断层等构造情况和陷落柱导水的影响。3号煤层为高瓦斯区，且煤尘有爆炸倾向，无自燃性，施工时要做好一通三防和防尘供水系统的管理。第四节水文地质1、该工作面煤层顶板为泥岩，砂质泥岩、粉砂岩，局部为砂岩，底板为黑色泥岩、砂质泥岩、深灰色粉砂岩；受地质构造作用，局部砂岩裂隙发育并含一定量的砂岩裂隙水，预计对生产影响较小。2、依据临近采掘水文地质情况，预计该掘进时最大涌水量为0.1m3/min，正常第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页情况时久出现顶板淋水现象。第三章巷道布置及支护说明第一节巷道布置一、巷道开口位置及布置形式+450m水平南翼回风西大巷设计按17º方位角施工，巷道开口在总回风大巷（南）与+450m水平南翼回风西大巷贯通处向南80.577m处，向南施工;与总回风大巷成90º夹角。巷道为全煤巷道，沿煤层顶板掘进。二、巷道断面+450m水平南翼回风西大巷为全煤巷道，净宽5600mm，净高4100mm，净断面22.96m²。附图2：+450m水平南翼回风西大巷平面位置图第二节矿压观测一、综合监测1、综合监测内容包...
