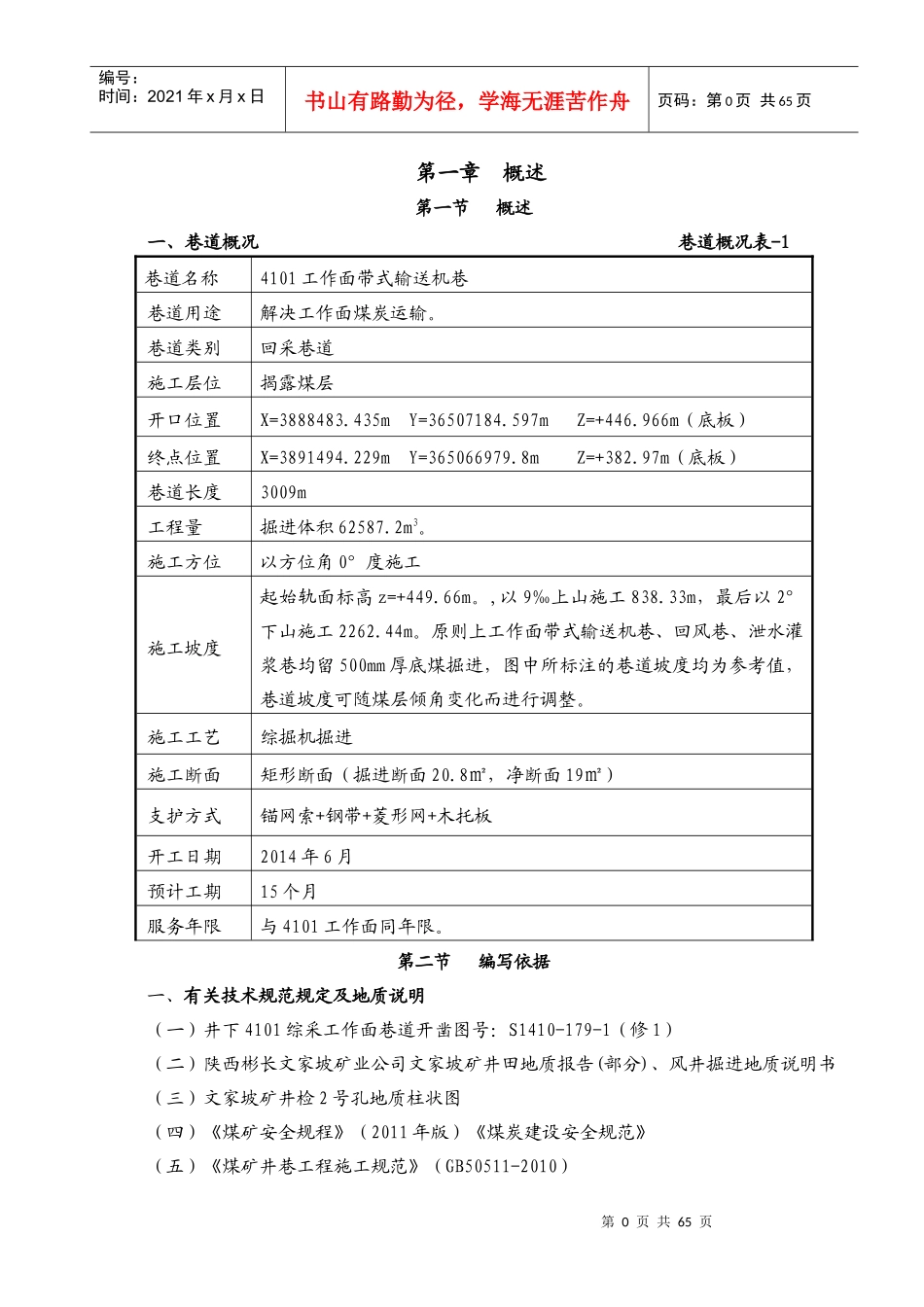

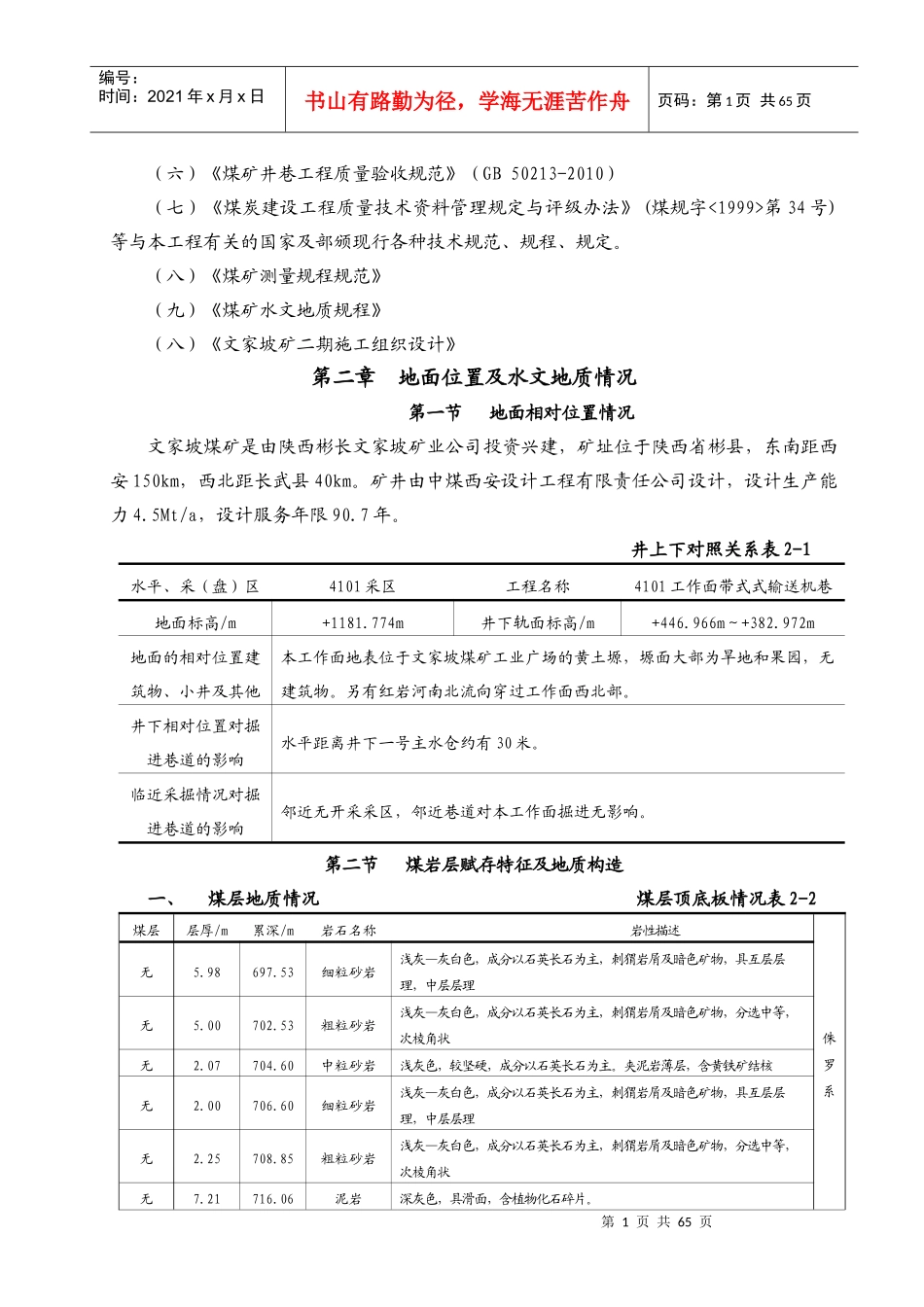

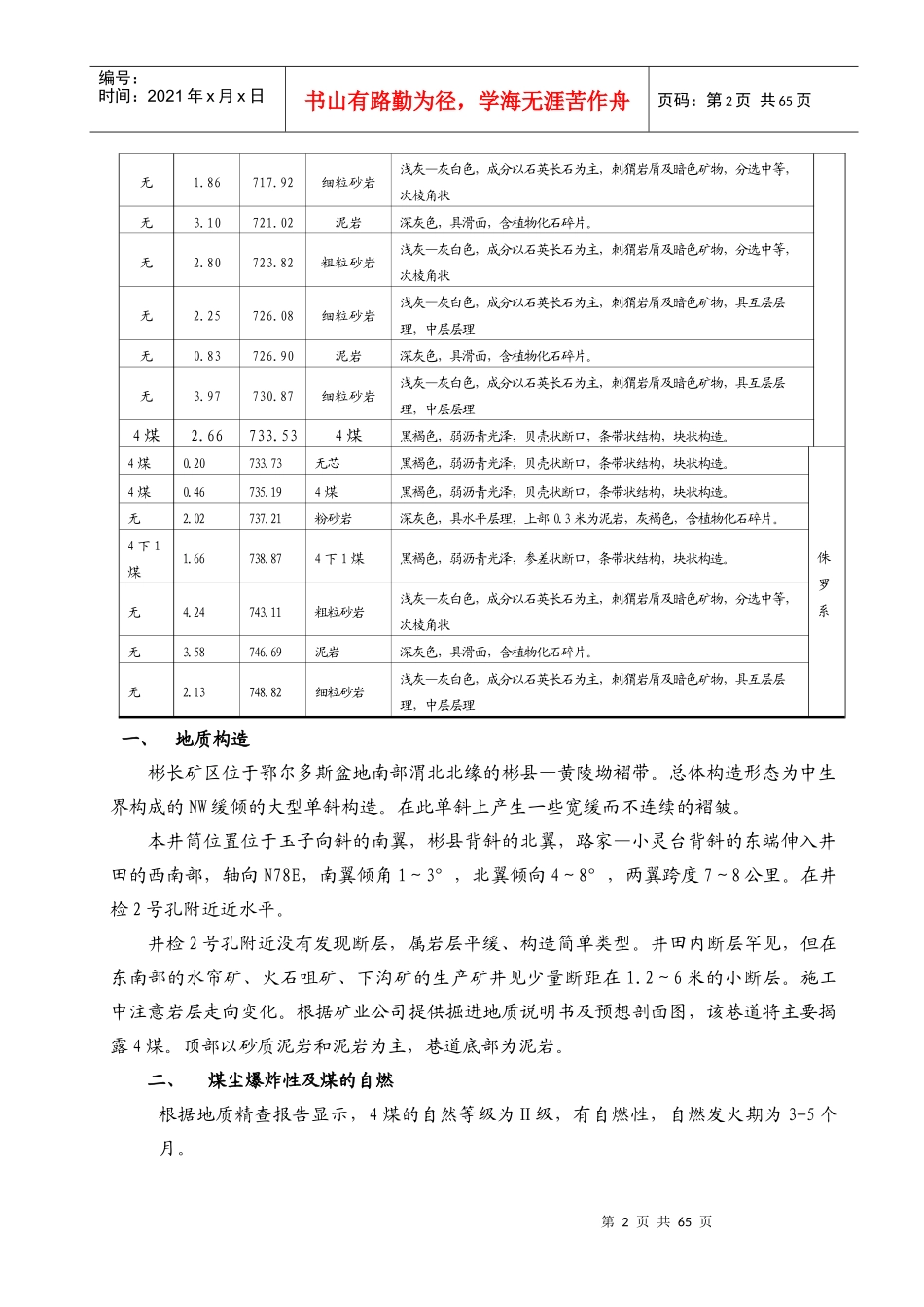

第0页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共65页第一章概述第一节概述一、巷道概况巷道概况表-1巷道名称4101工作面带式输送机巷巷道用途解决工作面煤炭运输。巷道类别回采巷道施工层位揭露煤层开口位置X=3888483.435mY=36507184.597mZ=+446.966m（底板）终点位置X=3891494.229mY=365066979.8mZ=+382.97m（底板）巷道长度3009m工程量掘进体积62587.2m3。施工方位以方位角0°度施工施工坡度起始轨面标高z=+449.66m。,以9‰上山施工838.33m，最后以2°下山施工2262.44m。原则上工作面带式输送机巷、回风巷、泄水灌浆巷均留500mm厚底煤掘进，图中所标注的巷道坡度均为参考值，巷道坡度可随煤层倾角变化而进行调整。施工工艺综掘机掘进施工断面矩形断面（掘进断面20.8㎡，净断面19㎡）支护方式锚网索+钢带+菱形网+木托板开工日期2014年6月预计工期15个月服务年限与4101工作面同年限。第二节编写依据一、有关技术规范规定及地质说明（一）井下4101综采工作面巷道开凿图号：S1410-179-1（修1）（二）陕西彬长文家坡矿业公司文家坡矿井田地质报告(部分)、风井掘进地质说明书（三）文家坡矿井检2号孔地质柱状图（四）《煤矿安全规程》（2011年版）《煤炭建设安全规范》（五）《煤矿井巷工程施工规范》（GB50511-2010）第1页共65页第0页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共65页（六）《煤矿井巷工程质量验收规范》（GB50213-2010）（七）《煤炭建设工程质量技术资料管理规定与评级办法》(煤规字<1999>第34号)等与本工程有关的国家及部颁现行各种技术规范、规程、规定。（八）《煤矿测量规程规范》（九）《煤矿水文地质规程》（八）《文家坡矿二期施工组织设计》第二章地面位置及水文地质情况第一节地面相对位置情况文家坡煤矿是由陕西彬长文家坡矿业公司投资兴建，矿址位于陕西省彬县，东南距西安150km，西北距长武县40km。矿井由中煤西安设计工程有限责任公司设计，设计生产能力4.5Mt/a，设计服务年限90.7年。井上下对照关系表2-1水平、采（盘）区4101采区工程名称4101工作面带式式输送机巷地面标高/m+1181.774m井下轨面标高/m+446.966m～+382.972m地面的相对位置建筑物、小井及其他本工作面地表位于文家坡煤矿工业广场的黄土塬，塬面大部为旱地和果园，无建筑物。另有红岩河南北流向穿过工作面西北部。井下相对位置对掘进巷道的影响水平距离井下一号主水仓约有30米。临近采掘情况对掘进巷道的影响邻近无开采采区，邻近巷道对本工作面掘进无影响。第二节煤岩层赋存特征及地质构造一、煤层地质情况煤层顶底板情况表2-2煤层层厚/m累深/m岩石名称岩性描述侏罗系无5.98697.53细粒砂岩浅灰—灰白色，成分以石英长石为主，刺猬岩屑及暗色矿物，具互层层理，中层层理无5.00702.53粗粒砂岩浅灰—灰白色，成分以石英长石为主，刺猬岩屑及暗色矿物，分选中等，次棱角状无2.07704.60中粒砂岩浅灰色，较坚硬，成分以石英长石为主。夹泥岩薄层，含黄铁矿结核无2.00706.60细粒砂岩浅灰—灰白色，成分以石英长石为主，刺猬岩屑及暗色矿物，具互层层理，中层层理无2.25708.85粗粒砂岩浅灰—灰白色，成分以石英长石为主，刺猬岩屑及暗色矿物，分选中等，次棱角状无7.21716.06泥岩深灰色，具滑面，含植物化石碎片。第2页共65页第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页无1.86717.92细粒砂岩浅灰—灰白色，成分以石英长石为主，刺猬岩屑及暗色矿物，分选中等，次棱角状无3.10721.02泥岩深灰色，具滑面，含植物化石碎片。无2.80723.82粗粒砂岩浅灰—灰白色，成分以石英长石为主，刺猬岩屑及暗色矿物，分选中等，次棱角状无2.25726.08细粒砂岩浅灰—灰白色，成分以石英长石为主，刺猬岩屑及暗色矿物，具互层层理，中层层理无0.83726.90泥岩深灰色，具滑面，含植物化石碎片。无3.97730.87细粒砂岩浅灰—灰白色，成分以石英长石为主，刺猬岩屑及暗色矿物，具互层层理，中层层理4煤2.66733.534煤黑褐色，弱沥青光泽，贝壳状断口，条带状结构，块状构造。4煤0.20733.73无芯黑褐色，弱沥青光...
