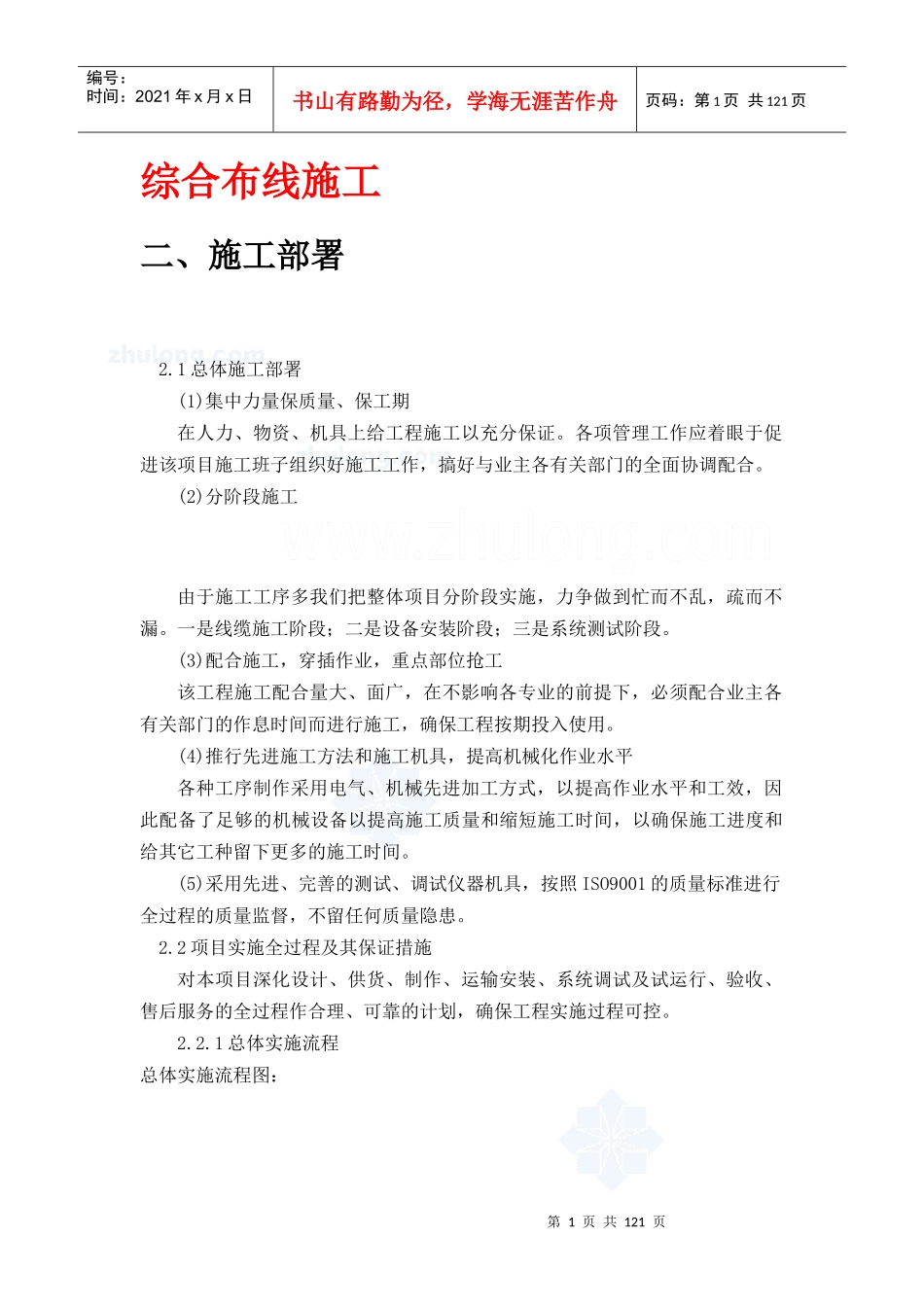

第1页共121页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共121页综合布线施工二、施工部署2.1总体施工部署(1)集中力量保质量、保工期在人力、物资、机具上给工程施工以充分保证。各项管理工作应着眼于促进该项目施工班子组织好施工工作，搞好与业主各有关部门的全面协调配合。(2)分阶段施工由于施工工序多我们把整体项目分阶段实施，力争做到忙而不乱，疏而不漏。一是线缆施工阶段；二是设备安装阶段；三是系统测试阶段。(3)配合施工，穿插作业，重点部位抢工该工程施工配合量大、面广，在不影响各专业的前提下，必须配合业主各有关部门的作息时间而进行施工，确保工程按期投入使用。(4)推行先进施工方法和施工机具，提高机械化作业水平各种工序制作采用电气、机械先进加工方式，以提高作业水平和工效，因此配备了足够的机械设备以提高施工质量和缩短施工时间，以确保施工进度和给其它工种留下更多的施工时间。(5)采用先进、完善的测试、调试仪器机具，按照ISO9001的质量标准进行全过程的质量监督，不留任何质量隐患。2.2项目实施全过程及其保证措施对本项目深化设计、供货、制作、运输安装、系统调试及试运行、验收、售后服务的全过程作合理、可靠的计划，确保工程实施过程可控。2.2.1总体实施流程总体实施流程图：第2页共121页第1页共121页开始根据技术要求绘制施工图纸技术经理审核项目经理部会审是否按照规范？项目经理确认并提交建设方/监理审核理审核通过？施工图会审？根据会审意见调整设计需求分析技术方案设计建设方、监理确认，进入施工资料存档否否否是通过通过编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共121页第3页共121页第2页共121页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共121页(总体实施流程图)2.2.2项目全过程的任务实施本项目的实施分为三个阶段：施工准备阶段、施工阶段、竣工阶段。各阶段实行岗位责任制制度。阶段责任部门施工准备阶段施工阶段完工阶段项目经理负责组织与土建及其他施工单位的施工前协调工作；负责制定施工计划；建立项目各项管理制度；审定各分管经理制定的文件；控制工程成本，合理管理项目资金运转；负责重要文件的签署；合理调配资源；解决施工中产生的重要问题；协调与业主、监理的关系；控制全面的质量工作；负责组织工程验收；审核竣工资料，将完整的竣工资料提交业主/监理审定；组织与业主的竣工移交工作；项目技术经理图纸设计文件审定；参与制定项目管理制度，制定施工技术方案；负责组织与施工队长的技术安全交底工作；负责组织设计优化；负责指导项目质量检查，审定技术保证资料；解决施工中出现的重要技术问题；对设计更改申请进行审定，并交业主审核；负责审定系统调试计划；指导系统调试；参与组织工程验收；审核竣工技术资料，并提交项目经理；工程技术组参与对施工队长的技术安全交底工作；负责解决工程中出现的一般技术问题；解决工程竣工验收中发现的技术问题；整理技术方面的竣工资料，并交技术经理审核；第4页共121页第3页共121页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共121页设备物资供应组制定设备材料采购计划，提交样品及合格证明供项目部及业主审核；材料设备采购、申请验收、进场；负责施工中材料的供应和保管；做好设备材料的回收清和退库工作；提供实际用材清单；系统测试组负责拟订系统测试方案，报技术经理审定；负责进行系统测试，并提出整改意见；项目施工经理负责选择优秀的施工队；制定施工队的管理规章制度，组织施工队学习有关施工规范；准备施工所需的设备及其他资源；负责总体施工进度计划和月计划的控制，保证各系统施工的协调；解决施工中产生的纠纷，协调与施工单位的关系；对出现的重要问题即时汇报项目经理；负责申请设计更改，并提交项目组审定；审核各系统提交的竣工施工资料，编制竣工报告，并交项目经理审定；参与竣工验收及移交工作；施工队长组建精干的施工队伍；参与技术经理组织的技术交底，并同时与施工员作技术交底；对施工员进行施工前的培训；负责组织分阶段施工，合...
