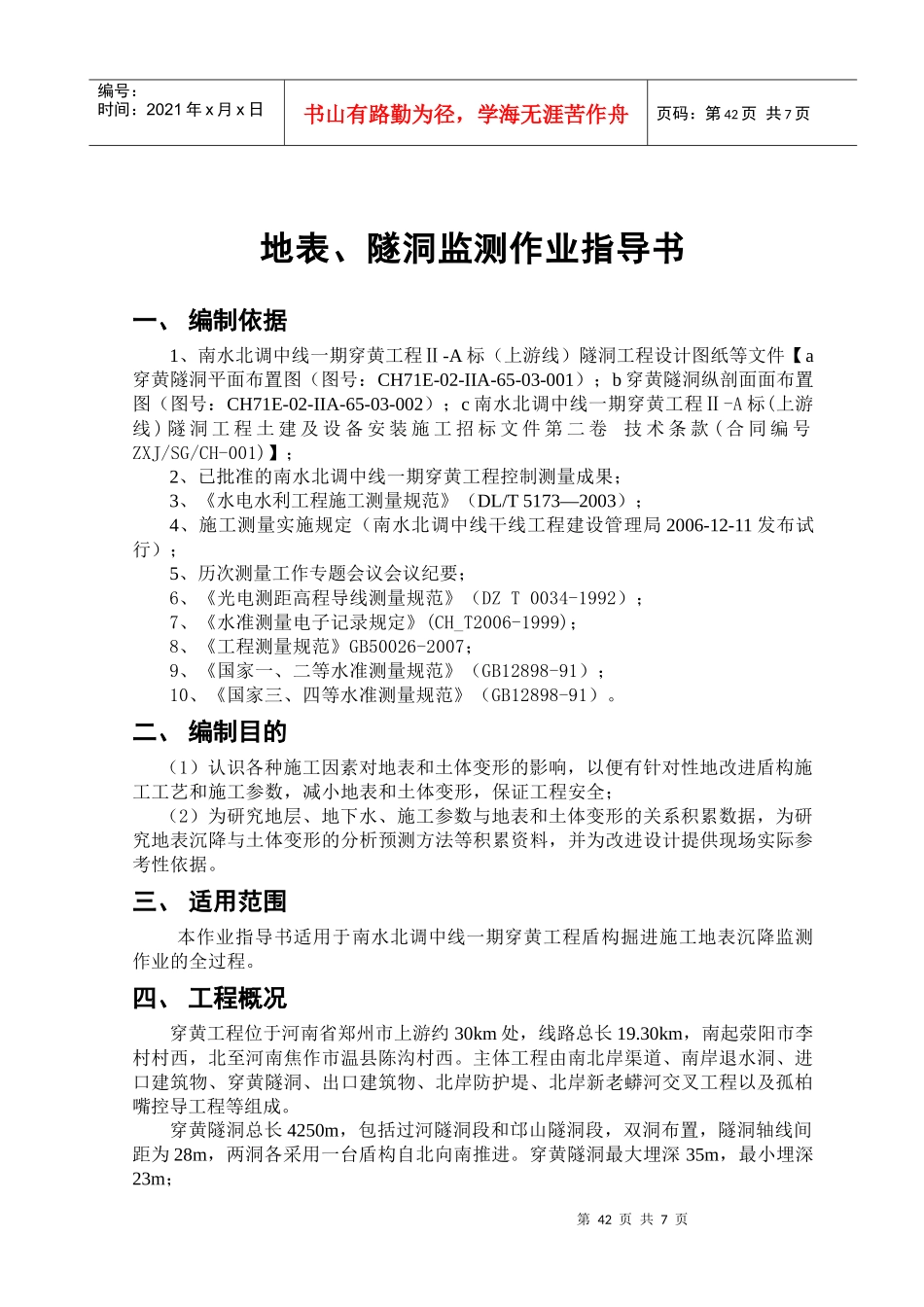

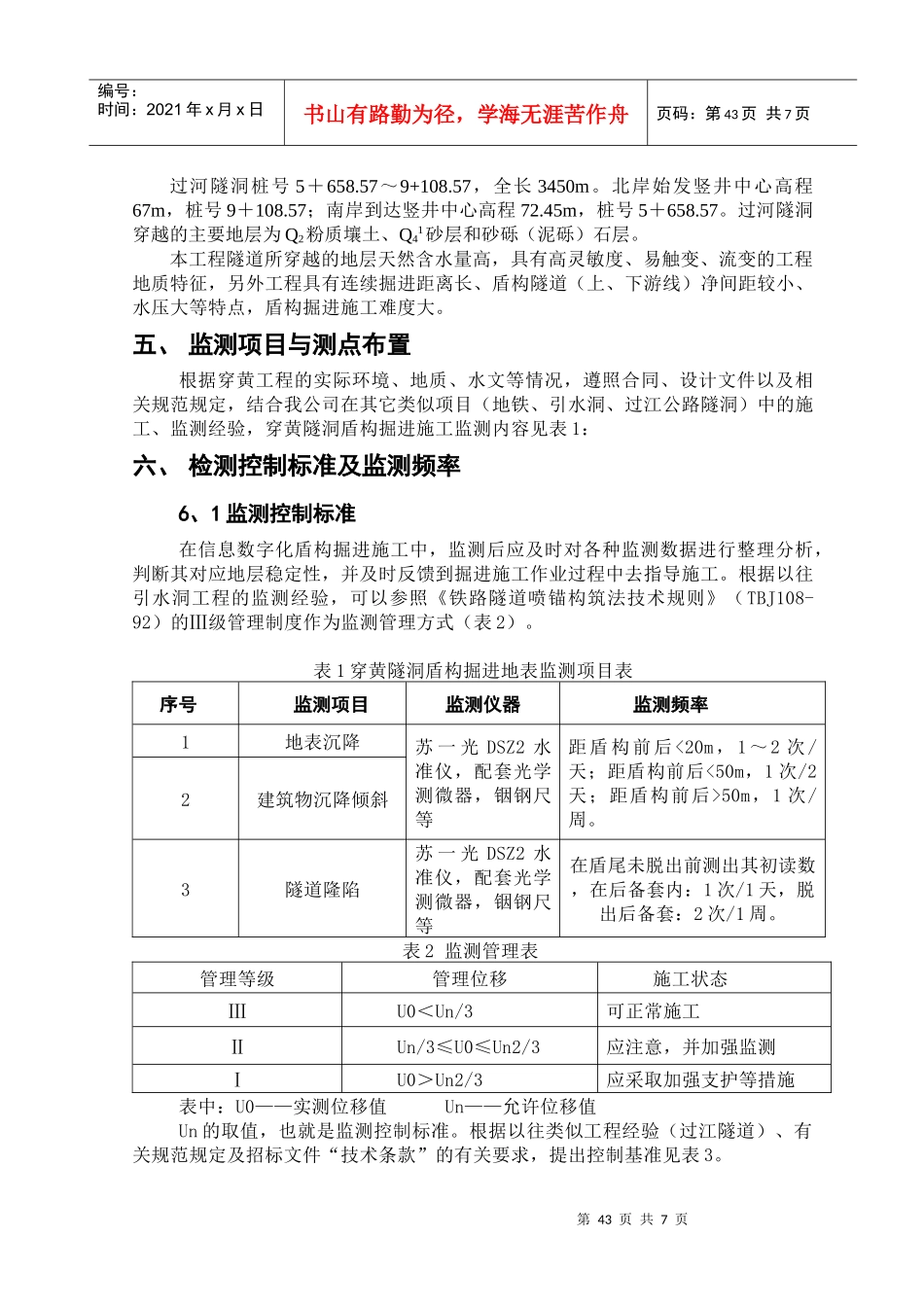

第42页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第42页共7页地表、隧洞监测作业指导书一、编制依据1、南水北调中线一期穿黄工程Ⅱ-A标（上游线）隧洞工程设计图纸等文件【a穿黄隧洞平面布置图（图号：CH71E-02-IIA-65-03-001）；b穿黄隧洞纵剖面面布置图（图号：CH71E-02-IIA-65-03-002）；c南水北调中线一期穿黄工程Ⅱ-A标(上游线)隧洞工程土建及设备安装施工招标文件第二卷技术条款(合同编号ZXJ/SG/CH-001)】；2、已批准的南水北调中线一期穿黄工程控制测量成果；3、《水电水利工程施工测量规范》（DL/T5173—2003）；4、施工测量实施规定（南水北调中线干线工程建设管理局2006-12-11发布试行）；5、历次测量工作专题会议会议纪要；6、《光电测距高程导线测量规范》（DZT0034-1992）；7、《水准测量电子记录规定》(CH_T2006-1999)；8、《工程测量规范》GB50026-2007；9、《国家一、二等水准测量规范》（GB12898-91）；10、《国家三、四等水准测量规范》（GB12898-91）。二、编制目的（1）认识各种施工因素对地表和土体变形的影响，以便有针对性地改进盾构施工工艺和施工参数，减小地表和土体变形，保证工程安全；（2）为研究地层、地下水、施工参数与地表和土体变形的关系积累数据，为研究地表沉降与土体变形的分析预测方法等积累资料，并为改进设计提供现场实际参考性依据。三、适用范围本作业指导书适用于南水北调中线一期穿黄工程盾构掘进施工地表沉降监测作业的全过程。四、工程概况穿黄工程位于河南省郑州市上游约30km处，线路总长19.30km，南起荥阳市李村村西，北至河南焦作市温县陈沟村西。主体工程由南北岸渠道、南岸退水洞、进口建筑物、穿黄隧洞、出口建筑物、北岸防护堤、北岸新老蟒河交叉工程以及孤柏嘴控导工程等组成。穿黄隧洞总长4250m，包括过河隧洞段和邙山隧洞段，双洞布置，隧洞轴线间距为28m，两洞各采用一台盾构自北向南推进。穿黄隧洞最大埋深35m，最小埋深23m；第43页共7页第42页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第43页共7页过河隧洞桩号5＋658.57～9+108.57，全长3450m。北岸始发竖井中心高程67m，桩号9＋108.57；南岸到达竖井中心高程72.45m，桩号5＋658.57。过河隧洞穿越的主要地层为Q2粉质壤土、Q41砂层和砂砾（泥砾）石层。本工程隧道所穿越的地层天然含水量高，具有高灵敏度、易触变、流变的工程地质特征，另外工程具有连续掘进距离长、盾构隧道（上、下游线）净间距较小、水压大等特点，盾构掘进施工难度大。五、监测项目与测点布置根据穿黄工程的实际环境、地质、水文等情况，遵照合同、设计文件以及相关规范规定，结合我公司在其它类似项目（地铁、引水洞、过江公路隧洞）中的施工、监测经验，穿黄隧洞盾构掘进施工监测内容见表1：六、检测控制标准及监测频率6、1监测控制标准在信息数字化盾构掘进施工中，监测后应及时对各种监测数据进行整理分析，判断其对应地层稳定性，并及时反馈到掘进施工作业过程中去指导施工。根据以往引水洞工程的监测经验，可以参照《铁路隧道喷锚构筑法技术规则》（TBJ108-92）的Ⅲ级管理制度作为监测管理方式（表2）。表1穿黄隧洞盾构掘进地表监测项目表序号监测项目监测仪器监测频率1地表沉降苏一光DSZ2水准仪，配套光学测微器，铟钢尺等距盾构前后<20m，1～2次/天；距盾构前后<50m，1次/2天；距盾构前后>50m，1次/周。2建筑物沉降倾斜3隧道隆陷苏一光DSZ2水准仪，配套光学测微器，铟钢尺等在盾尾未脱出前测出其初读数，在后备套内：1次/1天，脱出后备套：2次/1周。表2监测管理表管理等级管理位移施工状态ⅢU0＜Un/3可正常施工ⅡUn/3≤U0≤Un2/3应注意，并加强监测ⅠU0＞Un2/3应采取加强支护等措施表中：U0——实测位移值Un——允许位移值Un的取值，也就是监测控制标准。根据以往类似工程经验（过江隧道）、有关规范规定及招标文件“技术条款”的有关要求，提出控制基准见表3。第44页共7页第43页共7页图1基点埋设示意图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第44页共7页表3监测控制标准表序号监测项目控制标准来源1地表及建...
