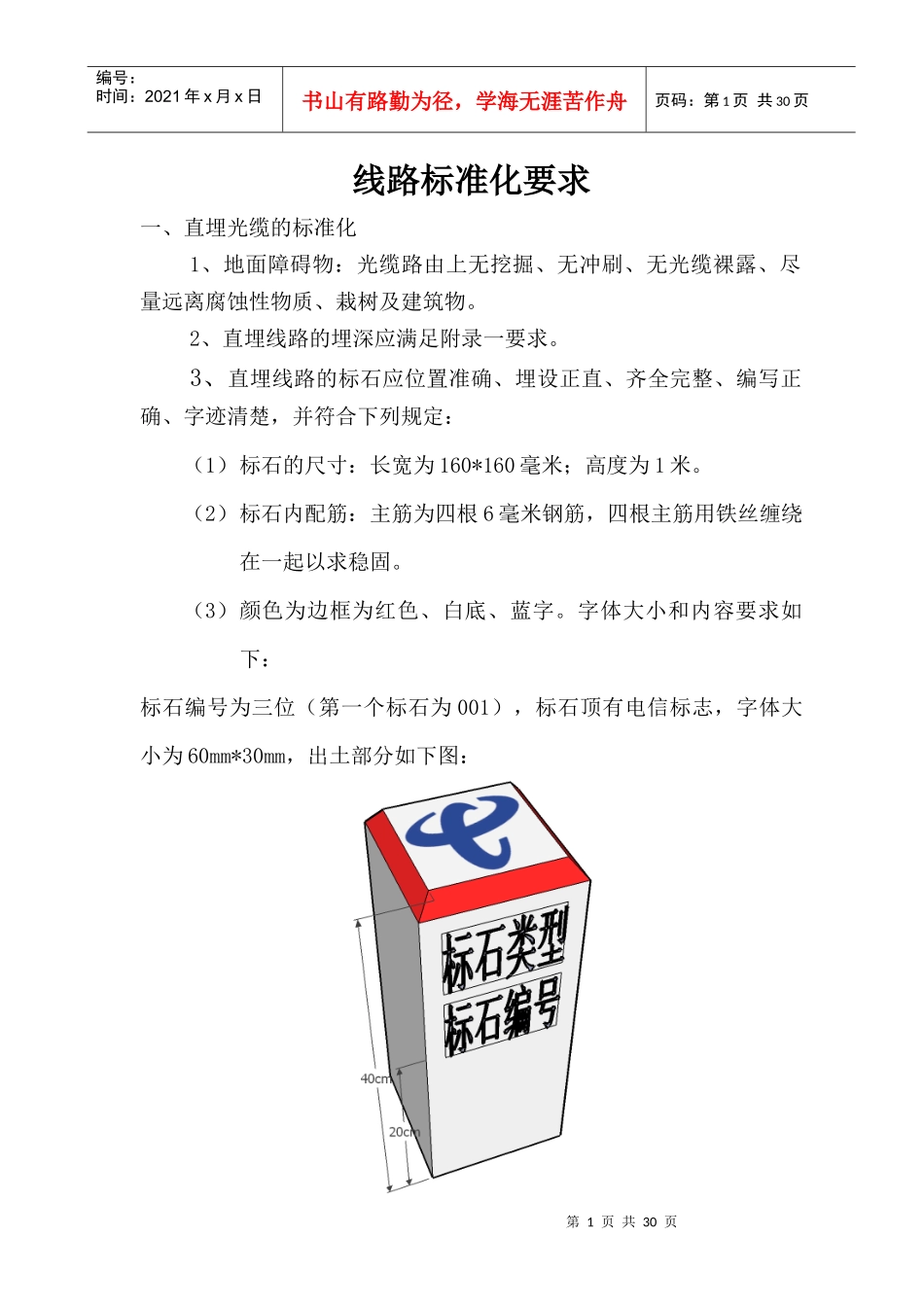

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页线路标准化要求一、直埋光缆的标准化1、地面障碍物：光缆路由上无挖掘、无冲刷、无光缆裸露、尽量远离腐蚀性物质、栽树及建筑物。2、直埋线路的埋深应满足附录一要求。3、直埋线路的标石应位置准确、埋设正直、齐全完整、编写正确、字迹清楚，并符合下列规定：（1）标石的尺寸：长宽为160*160毫米；高度为1米。（2）标石内配筋：主筋为四根6毫米钢筋，四根主筋用铁丝缠绕在一起以求稳固。（3）颜色为边框为红色、白底、蓝字。字体大小和内容要求如下：标石编号为三位（第一个标石为001），标石顶有电信标志，字体大小为60mm*30mm，出土部分如下图：第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页（4）标石尽量埋在不易变迁的位置上。直线标石埋在直埋线路的正上方,面向传输方向，当线路沿公路敷设且其间距较近时，可面向公路；接头处的标石埋在直线线路上，面向接头；转角处的标石埋在线路转角的交点上，面向内角；预留标石埋设在预留处的直线线路上，面向预留；地下障碍物标石面向始端。与其他光缆交叉时，有交叉标石。相邻两市分公司的维护分界，应加分界标石。（5）标石的编号以一个中继段为独立编号单位。编号顺序自A端至B端。（6）监测金属护套对地绝缘电阻和直埋接头盒监测电极间绝缘电阻的接头处，必须安装监测标石。监测尾缆，蓝桔接A方向缆，绿棕接B方向缆，黑白接防水探头，暖色接外护层，（7）标石的一般埋深为60厘米，出土部分为40±5厘米，标石的周围应夯实。（8）同路由、近距离敷设多条直埋线路的标石埋设除符合上述规定外，另规定如下：同沟敷设时，只在其路由上埋设一块标石；同沟敷设多条缆的接头处应各自分别埋设接头标石，且标石的标记应有明显的区别；两条缆分设沟距超过5米、平行长度超过50米时，甲乙两缆分别埋设标石，且标石的标记应有明显的区别。小于上述规定时，可仅在甲缆的路由上埋设一块标石，但在竣工图上应注明两条缆之间第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页的实际距离。（9）标石间的直线距离不大于100米，在寻找线路困难处、特殊地段及处理后的障碍点、增加的线路设备点（如防雷地线等）、与后设的地下管线、建筑物的交越点、介入或更换短光缆等处应增设标石并绘入竣工图。（10）标石分为直线、转角、接头、监测、预留和地下障碍物、分界等，其图例和符号见附录二。4、村屯、主要道口、挖砂取土地带、过河渡口等地应设置标志牌，并且要字迹清楚，并符合下列规定：（1）标志牌的尺寸：牌面长宽厚为1200*900*60毫米，标志牌出土等，标志牌内容电话为当地电信电信分公司中心机房电话。（2）正面颜色为白底红字（或红底白字），柱面颜色为红白相间；字体为正楷字体；内容可以取自国务院、中央军委28号文件及其他保护通信光缆的相关文件；要求标志牌正面必须有联系电话和法定的蓝色电信标志。示例如下图：中国电信遵义分公司联系电话：18908520000中央军委28号文件保护国家通信人人有责，发现有危害光缆线路安全时请及时举报！举报属实有奖！50CM第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页说明：立柱宽厚高为150*110*840毫米，底座长宽厚为1200*600*150毫米。（3）新建铁路或公路影响光缆线路的安全时，应根据现场情况，采取改变路由或合适的保护措施，并增加标志牌；改道的光缆线路非穿越铁路或公路不可时，应采取合适的保护措施，并增加标志牌。5、直埋线路地面要求：非农田地段光缆线路上方培土高出自然地面20-30厘米。6、光缆穿越0.5米以上（含0.5米）的沟坎、梯田时应作护坡（挡墙），高低差0.5米以上，一般采用石砌护坡（挡墙），并用水泥沙浆勾缝，并用石灰水粉刷。7、光缆敷设在易受洪水冲刷的山坡时，应做堵塞。堵塞上下宽度应比光缆沟上下宽度每侧增加0.2-0.4米，比沟底增深0.3米，砌筑时，下部比上部纵向略许放宽，以加强稳固性。堵塞间隔距一般为20米左右，在坡度大于30度的地...
