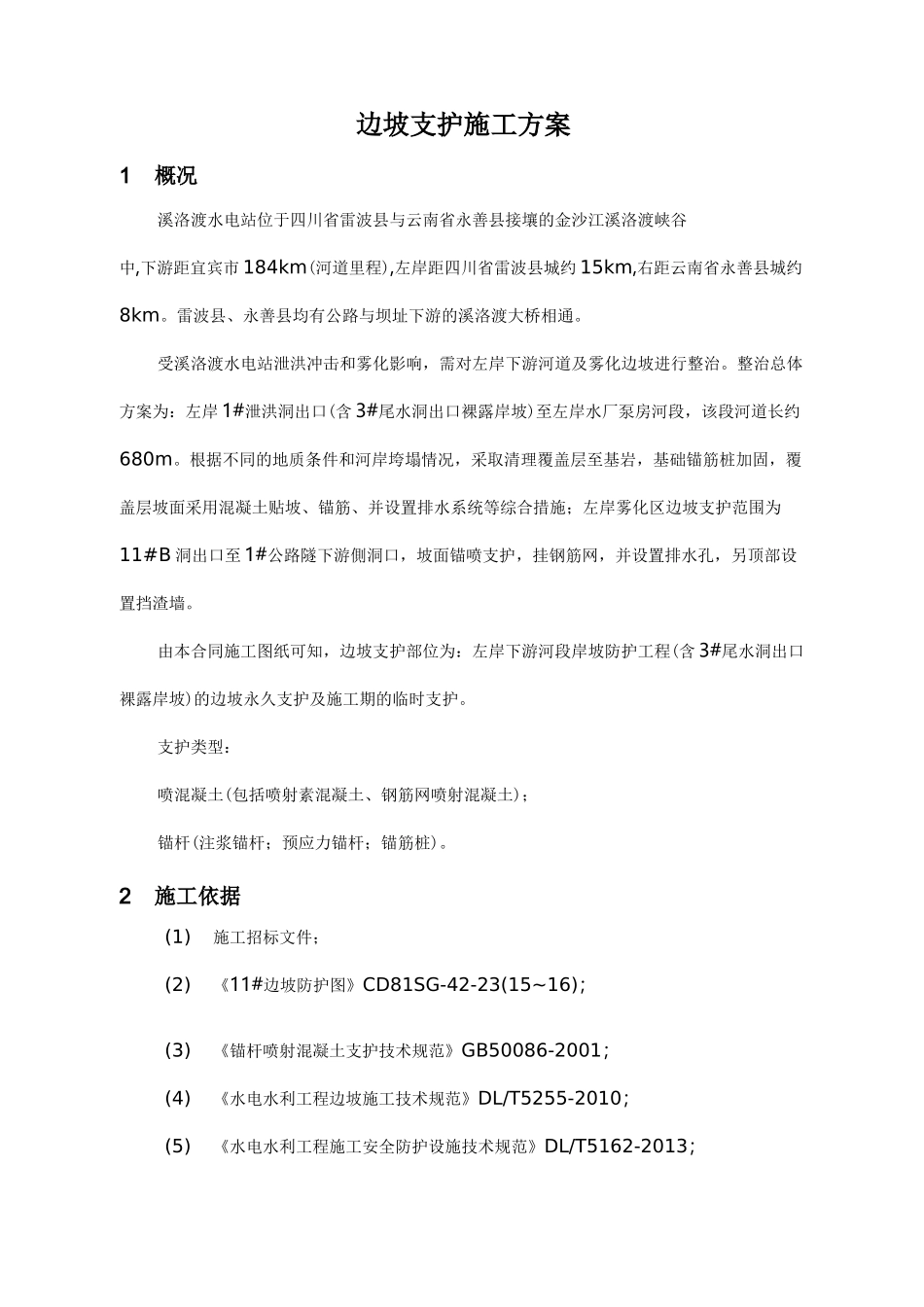

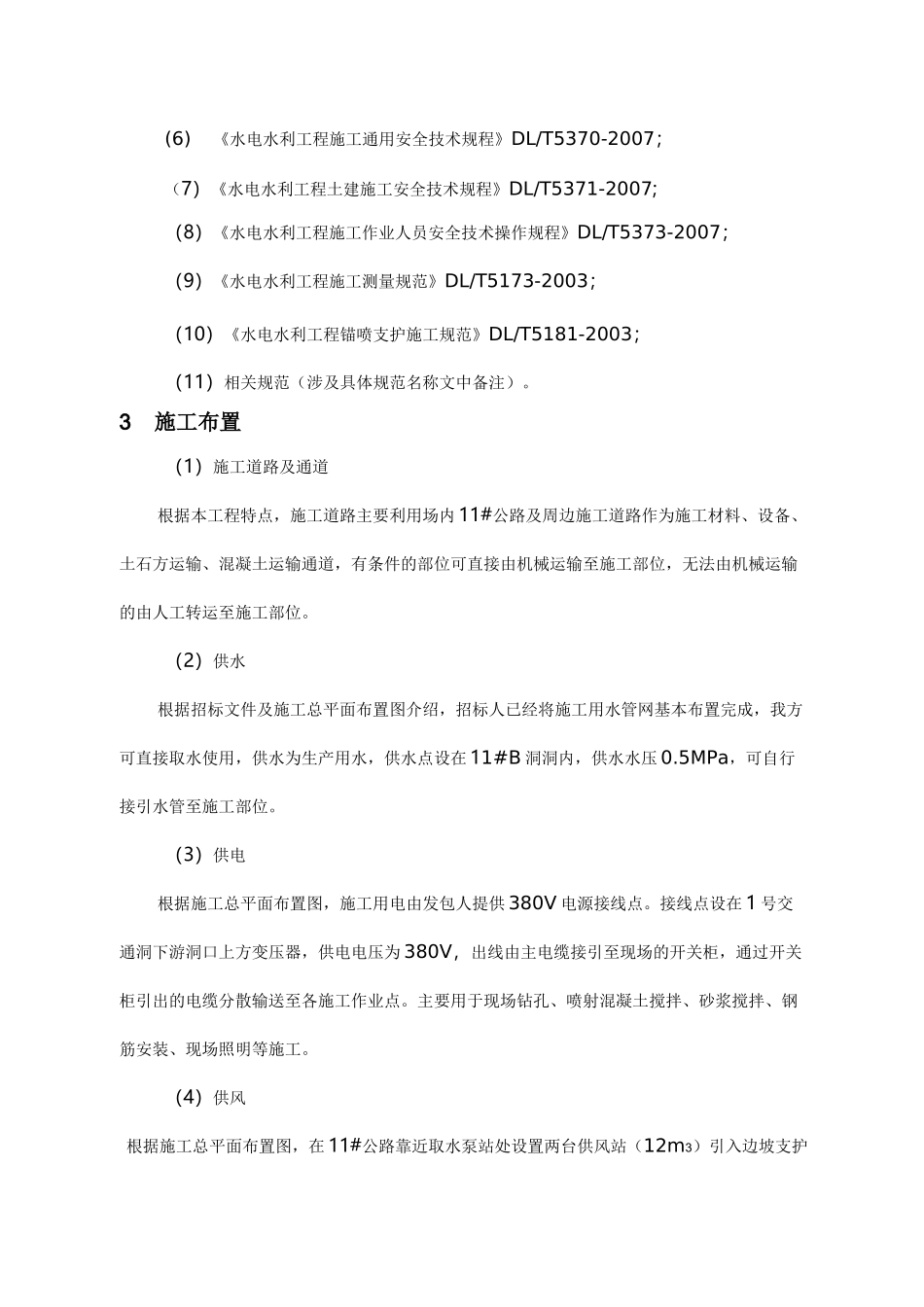

边坡支护施工方案1概况溪洛渡水电站位于四川省雷波县与云南省永善县接壤的金沙江溪洛渡峡谷中,下游距宜宾市184km(河道里程),左岸距四川省雷波县城约15km,右距云南省永善县城约8km。雷波县、永善县均有公路与坝址下游的溪洛渡大桥相通。受溪洛渡水电站泄洪冲击和雾化影响，需对左岸下游河道及雾化边坡进行整治。整治总体方案为：左岸1#泄洪洞出口(含3#尾水洞出口裸露岸坡)至左岸水厂泵房河段，该段河道长约680m。根据不同的地质条件和河岸垮塌情况，采取清理覆盖层至基岩，基础锚筋桩加固，覆盖层坡面采用混凝土贴坡、锚筋、并设置排水系统等综合措施；左岸雾化区边坡支护范围为11#B洞出口至1#公路隧下游側洞口，坡面锚喷支护，挂钢筋网，并设置排水孔，另顶部设置挡渣墙。由本合同施工图纸可知，边坡支护部位为：左岸下游河段岸坡防护工程(含3#尾水洞出口裸露岸坡)的边坡永久支护及施工期的临时支护。支护类型：喷混凝土(包括喷射素混凝土、钢筋网喷射混凝土)；锚杆(注浆锚杆；预应力锚杆；锚筋桩)。2施工依据(1)施工招标文件；(2)《11#边坡防护图》CD81SG-42-23(15~16)；(3)《锚杆喷射混凝土支护技术规范》GB50086-2001；(4)《水电水利工程边坡施工技术规范》DL/T5255-2010；(5)《水电水利工程施工安全防护设施技术规范》DL/T5162-2013；(6)《水电水利工程施工通用安全技术规程》DL/T5370-2007；（7）《水电水利工程土建施工安全技术规程》DL/T5371-2007;（8）《水电水利工程施工作业人员安全技术操作规程》DL/T5373-2007；（9）《水电水利工程施工测量规范》DL/T5173-2003；（10）《水电水利工程锚喷支护施工规范》DL/T5181-2003；（11）相关规范（涉及具体规范名称文中备注）。3施工布置（1）施工道路及通道根据本工程特点，施工道路主要利用场内11#公路及周边施工道路作为施工材料、设备、土石方运输、混凝土运输通道，有条件的部位可直接由机械运输至施工部位，无法由机械运输的由人工转运至施工部位。（2）供水根据招标文件及施工总平面布置图介绍，招标人已经将施工用水管网基本布置完成，我方可直接取水使用，供水为生产用水，供水点设在11#B洞洞内，供水水压0.5MPa，可自行接引水管至施工部位。（3）供电根据施工总平面布置图，施工用电由发包人提供380V电源接线点。接线点设在1号交通洞下游洞口上方变压器，供电电压为380V，出线由主电缆接引至现场的开关柜，通过开关柜引出的电缆分散输送至各施工作业点。主要用于现场钻孔、喷射混凝土搅拌、砂浆搅拌、钢筋安装、现场照明等施工。（4）供风根据施工总平面布置图，在11#公路靠近取水泵站处设置两台供风站（12m3）引入边坡支护施工部位，若供风管无法接引的部位可采用移动式空压机进行临时供风。(5)排水、排污施工期间的废水、废渣、废浆等由专职人员清理排除,废渣及硬化后的废浆可转运至塘房坪渣场，同时在各施工部位内设置排污池，拦水埂等，将废水、废浆沉淀后通过排出汇入施工污水系统。(6)固体垃圾清理施工中产生的固体垃圾，包括钻孔、开凿打磨的渣滓、废弃且已作固化处理的混凝土废料、模板安装产生的固体废物，集中装袋后运出施工部位后转运至塘房坪渣场填埋。4施工进度计划施工进度计划见图15说明边坡支护施工前，先拆除原厂房水管防护设施上部的倒刺钢丝。之后在无防护设施的水管利用竹跳板和彩条布对进行两道保护后，才能进行施工。支护使用的锚杆类型:(1)注浆锚杆：采用水泥砂浆全长注浆，用于永久性支护和施工临时支护的锚杆；(2)普通预应力锚杆：采用普通钢材，施加的张拉力小于300kN的预应力锚杆；(3)高强预应力锚杆：采用高强预应力钢丝作为锚杆材料的，其力学性质必须遵守GB/T5223-2002的规定；(4)锚筋桩：由若干钢筋组成的钢筋束插入钻孔对岩体进行锚固支护的锚筋桩。6材料(1)锚杆：包括普通砂浆锚杆、普通预应力锚杆等。1)普通砂浆锚杆一般选用热扎口级钢筋；当承受力较大或需要适应较大变形时，应采用皿级钢筋；2)普通预应力锚杆根据设计预应力值大小选用口级以上热轧螺纹钢筋；3)高强预应力锚杆应选用精轧螺纹钢。(2)水泥：采用强度等级不低于42.5的普通硅酸盐水泥或硅酸盐水泥。(3)水：拌制砂浆的...
