静力压桩施工组织设计VIP免费

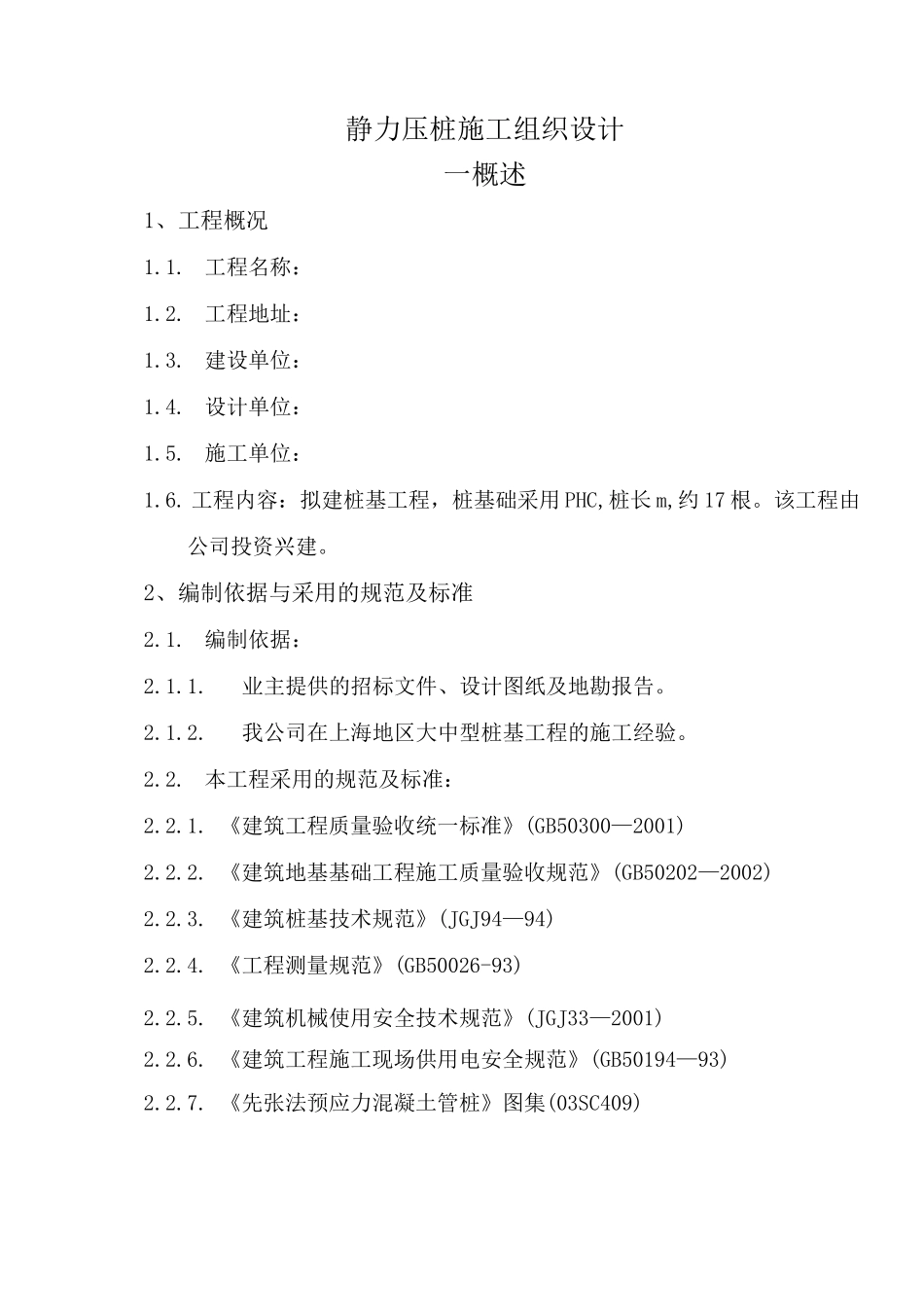

静力压桩施工组织设计_第1页
1/23

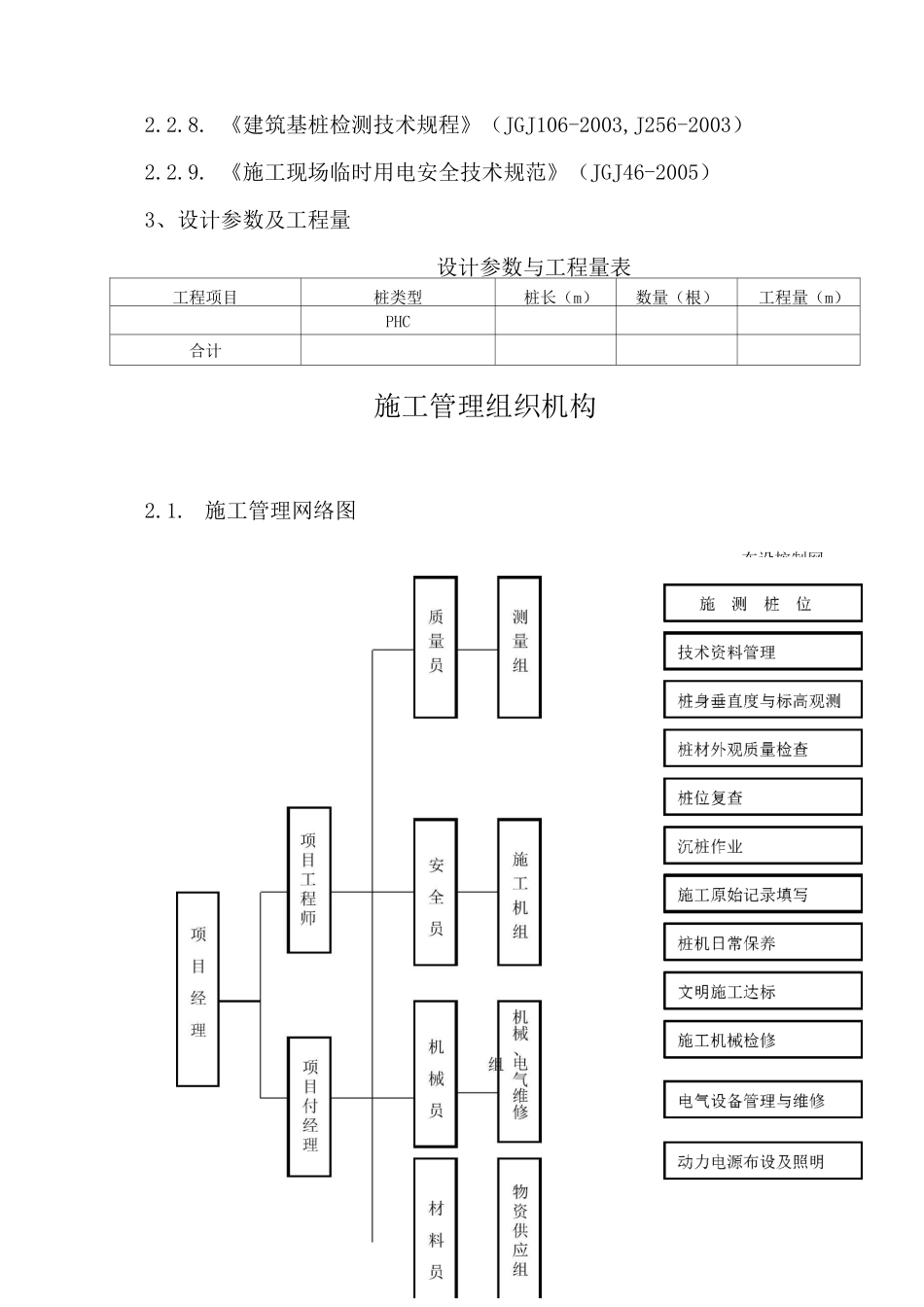

静力压桩施工组织设计_第2页
2/23

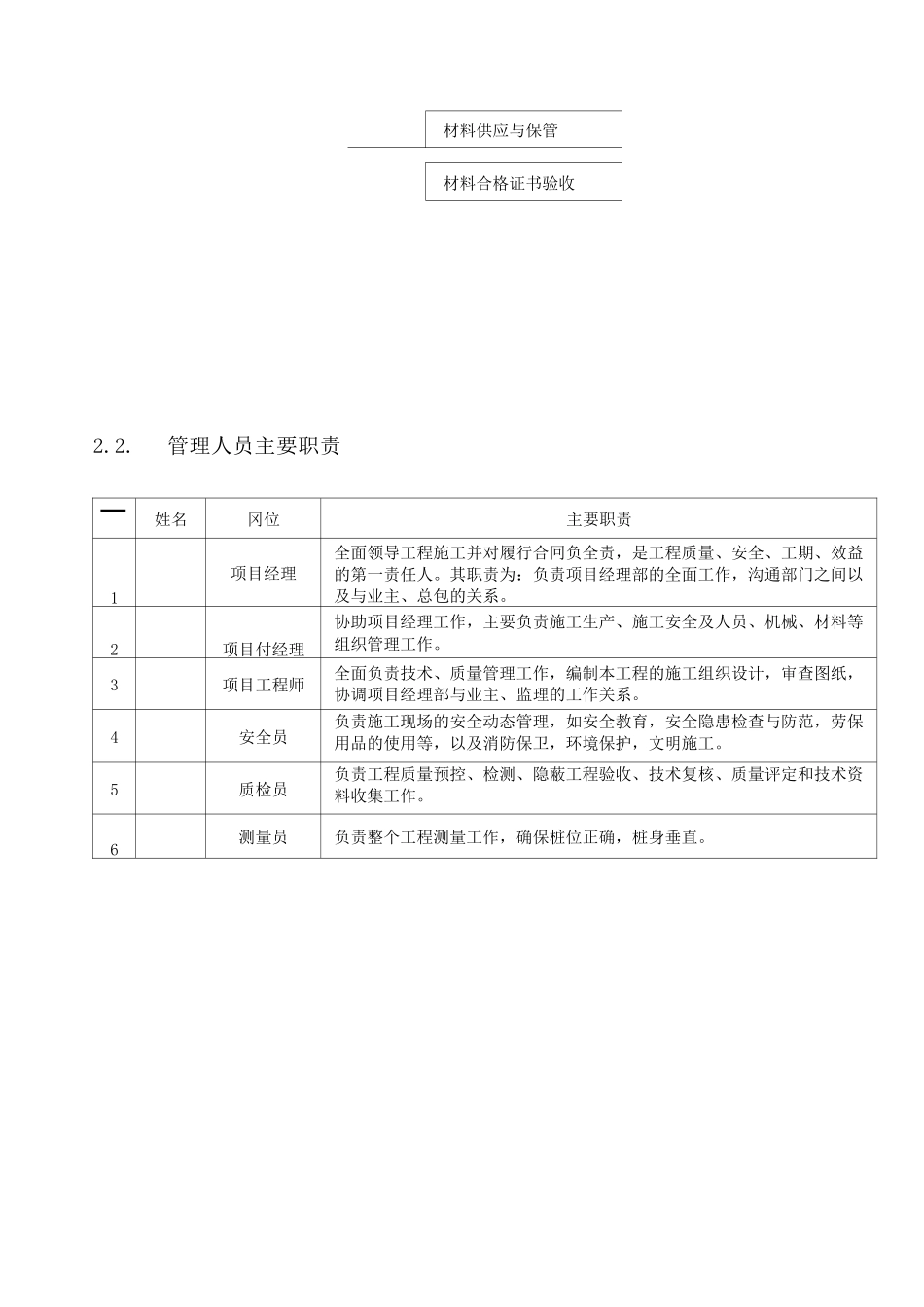

静力压桩施工组织设计_第3页
3/23
静力压桩施工组织设计一概述1、工程概况1.1.工程名称:1.2.工程地址:1.3.建设单位:1.4.设计单位:1.5.施工单位:1.6.工程内容:拟建桩基工程,桩基础采用PHC,桩长m,约17根。该工程由公司投资兴建。2、编制依据与采用的规范及标准2.1.编制依据:2.1.1.业主提供的招标文件、设计图纸及地勘报告。2.1.2.我公司在上海地区大中型桩基工程的施工经验。2.2.本工程采用的规范及标准:2.2.1.《建筑工程质量验收统一标准》(GB50300—2001)2.2.2.《建筑地基基础工程施工质量验收规范》(GB50202—2002)2.2.3.《建筑桩基技术规范》(JGJ94—94)2.2.4.《工程测量规范》(GB50026-93)2.2.5.《建筑机械使用安全技术规范》(JGJ33—2001)2.2.6.《建筑工程施工现场供用电安全规范》(GB50194—93)2.2.7.《先张法预应力混凝土管桩》图集(03SC409)2.2.8.《建筑基桩检测技术规程》(JGJ106-2003,J256-2003)2.2.9.《施工现场临时用电安全技术规范》(JGJ46-2005)3、设计参数及工程量设计参数与工程量表工程项目桩类型桩长(m)数量(根)工程量(m)PHC合计施工管理组织机构2.1.施工管理网络图布设控制网材料供应与保管材料合格证书验收2.2.管理人员主要职责一姓名冈位主要职责1项目经理全面领导工程施工并对履行合冋负全责,是工程质量、安全、工期、效益的第一责任人。其职责为:负责项目经理部的全面工作,沟通部门之间以及与业主、总包的关系。2项目付经理协助项目经理工作,主要负责施工生产、施工安全及人员、机械、材料等组织管理工作。3项目工程师全面负责技术、质量管理工作,编制本工程的施工组织设计,审查图纸,协调项目经理部与业主、监理的工作关系。4安全员负责施工现场的安全动态管理,如安全教育,安全隐患检查与防范,劳保用品的使用等,以及消防保卫,环境保护,文明施工。5质检员负责工程质量预控、检测、隐蔽工程验收、技术复核、质量评定和技术资料收集工作。6测量员负责整个工程测量工作,确保桩位正确,桩身垂直。三施工方案3.1.施工工艺与施工原则本工程沉桩,采用静力压入沉桩法施工,该工法无躁音、无震动工效快,对桩的保护性好。施工原则:严格按照国家颁布的规程规范、技术标准及设计图纸组织施工。3.2.施工配备3.2.1.施工机械配备施工机械配备表序号设备名称规格型号单位数量功率(kw)用途1柴油打桩机DD6.3台172打桩2全站仪SET210台1测放控制点3经纬仪J2台3测放桩位4经纬仪T6台6测垂直度5水准仪DS3台3控制标咼6电焊机YD-350KR2台6接桩7送桩杆①400根3送桩8钢卷尺JGW-50850m把3放线3.2.2.施工劳动力配备压桩机劳动力计划表序号工种单位数量备注1队长人12测量员人13起重指挥人2一班制4桩机司机人2一班制5电焊工人2一班制合计人83.2.3.施工材料配备材料用量计划表序号名称规格型号单位数量备注1液压油N68吨52CO气体2瓶603焊丝ER50—6吨34氧气瓶105乙炔瓶56电缆线40mm2m8007管桩PHC400根16773.2.4.施工场地准备3.2.4.1.施工场地应用推土机推平压实,地耐力应大于12吨/米2。3.2.4.2.铺设施工道路,以保证运桩车辆通行,施工道路宽5米,厚0.5米,铺垫建筑垃圾。(具体位置见施工平面图)3.2.4.3.为保证雨季正常施工,在浇筑施工道路时予埋排水管,将污水排入新通波塘河中。3.2.4.4.总用电量为400KW,采用自备配电箱和输电电缆,将业主提供的电源接送至施工机组和生活区。3.2.4.5.施工用水:将业主提供的水源接至用水点。3.2.5.施工作业顺序3.2.5.1(详见压桩流程示意图)3.3.施工工艺3.3.1.施工工艺流程图施工工艺流程图3.3.2.测量放线3.3.2.1.根据甲方提供的测量控制网点和总平面布置图,在现场建立基准点和分基准点,并设置明显可靠的保护标志。3.3.2.2.测出桩位轴线及桩位点,并在各轴线的延长线上、距边桩20m以外埋设控制桩或投设到临近建筑物上。以利施工过程中和验收时核对轴线与桩位。3.3.2.3.对放好的桩位进行复测,确认无误后报送总包和监理复核验收,合格签字后方可正式压桩。桩位中心点放样偏差不得大于10mm。测量基线要定期复核,及时修正并保存记录。3.3.2.4.桩位定位前应检查各轴线交点的距离是否与桩位图相符,然后用直角坐标或极坐标法测放样桩,样桩用木桩或钢筋...
