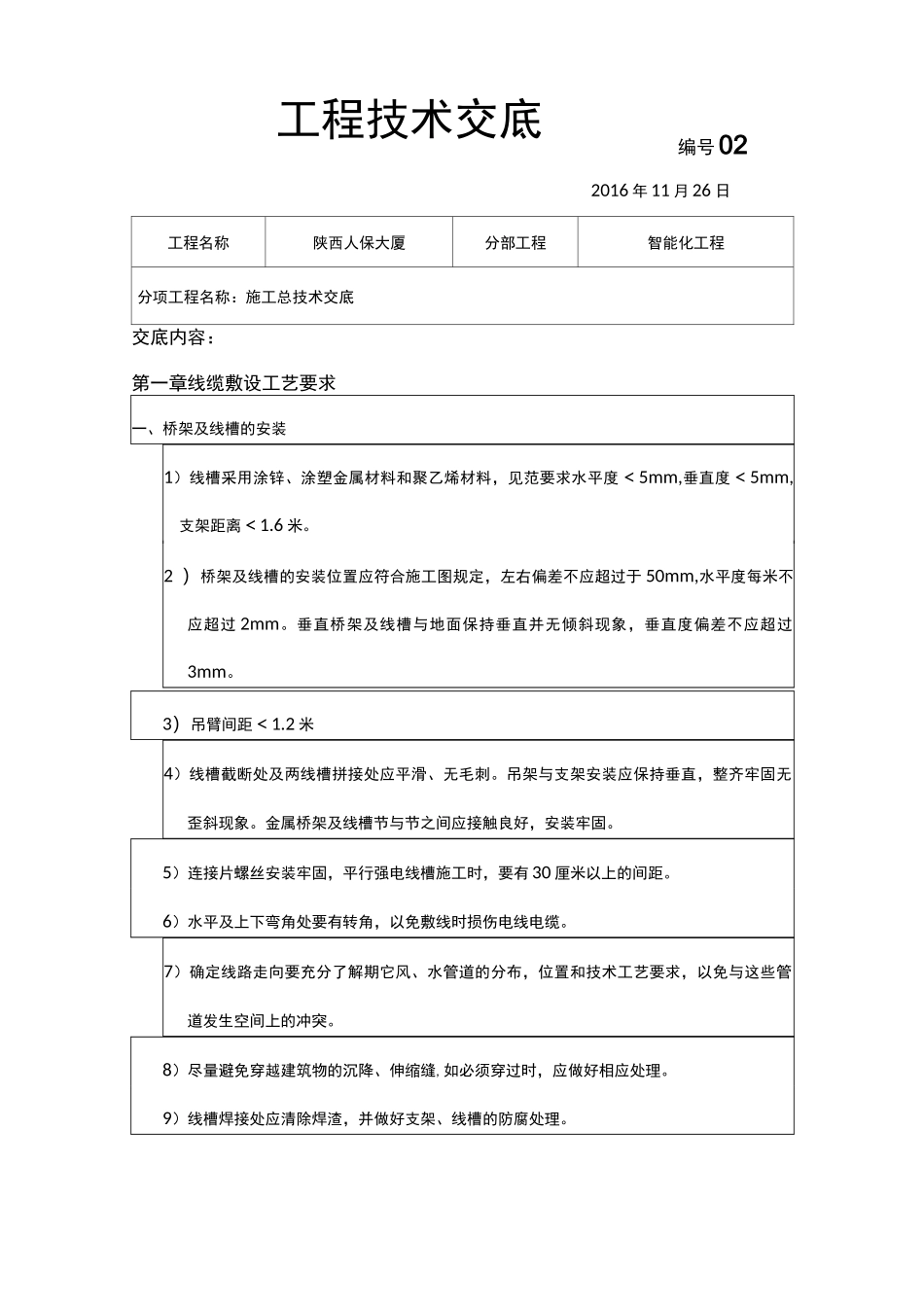

2016年11月26日工程名称陕西人保大厦分部工程智能化工程分项工程名称：施工总技术交底交底内容：第一章线缆敷设工艺要求一、桥架及线槽的安装1）线槽采用涂锌、涂塑金属材料和聚乙烯材料，见范要求水平度＜5mm,垂直度＜5mm,支架距离＜1.6米。2）桥架及线槽的安装位置应符合施工图规定，左右偏差不应超过于50mm,水平度每米不应超过2mm。垂直桥架及线槽与地面保持垂直并无倾斜现象，垂直度偏差不应超过3mm。3）吊臂间距＜1.2米4）线槽截断处及两线槽拼接处应平滑、无毛刺。吊架与支架安装应保持垂直，整齐牢固无歪斜现象。金属桥架及线槽节与节之间应接触良好，安装牢固。5）连接片螺丝安装牢固，平行强电线槽施工时，要有30厘米以上的间距。6）水平及上下弯角处要有转角，以免敷线时损伤电线电缆。7）确定线路走向要充分了解期它风、水管道的分布，位置和技术工艺要求，以免与这些管道发生空间上的冲突。8）尽量避免穿越建筑物的沉降、伸缩缝,如必须穿过时，应做好相应处理。9）线槽焊接处应清除焊渣，并做好支架、线槽的防腐处理。工程技术交底编号0210）金属桁架及线槽的拼接处要做好接地跳线。11）镀锌桥架不得采用电焊连接,应采用连接板紧固螺钉式连接；连接处应采用专用接地线卡连接跨接地线，不得电焊焊接跨接接地线。12）安装后应做好防火封堵。二、电线管敷设（明敷）：PVC硬塑料管钢管1、钢管敷设1）线管一般采用镀锌钢管，敷设规范要求横平竖直，钢管必须做好管口处理，除去毛刺。固定安装在墙上和顶上时，必须用管卡子固定，管卡子间距1-2米。吊臂固定时，①20管吊臂间距＜1米，①25管吊臂间距＜1.2米。终端盒、过路盒吊臂间距＜25CMO2）电线管不得超过二个90度弯。当电线管超过二个90度弯时，必须安装过路盒。3）电线管水平敷设长度超过30米要安装过路盒。4）电线管连接时，管径小于50mm用螺纹连接，大于50mm可以套管连接。钢管管径在①63mm及以上的，可以使用套管焊接，套管应处在两管对口的中心，长度为管外径的1.5-3倍，焊接应严密。5）弯管时要用专用工具，电线管的弯曲径为管径＜6D-10D，管子弯曲处的弯偏度＜0.1D。6）电线管采用螺纹连接的，连接后螺纹宜外露2-3扣，并按规定做好跨接接地线。扌支术负责人交底人接收人工程名称陕西人保大厦分部工程智能化工程7)镀锌钢管不得采用电焊连接，应采用螺纹连接或紧定螺钉式套管连接，连接处应采用专用接地线卡连接接地线，不得电焊焊接跨接接地线。7)明配钢管在进箱盒的150-300毫米处应设管卡或支架固定，在转角、直线段处的管卡或支架间距应对称、均匀；管卡或支架的间距应符合国家规范规定。8)①50mm及以下钢管进入箱盒必须用锁紧螺母固定，露出锁紧螺母的丝扣为2-3扌扣；①63及以上可以点焊固定，管口露出箱盒内壁3-5毫米，焊后应补刷防腐漆及面漆。配管进箱盒、柜必须采用机械开孔。9)钢管要做防腐处理，镀锌钢管螺纹连接处做防腐处理。10)吊平顶内的电气配管，宜按明酉己管的要求施工，走向合理、横平竖直，不得将酉己管固定在平顶的吊架或龙骨上，吊支架位置正确、间距均匀，在转角、弯成弧形或接线盒处两侧应对称设置，吊支架应推广采用镀锌材料和配件。接线盒的朝向应便于检修，盖板应严密。使用软管接到设备位的，其长度不宜超过1米。软管两端应用专用接头与接线盒、金属软管本身应做接地保护。各种强、弱电的导线都严禁在吊平顶裸露。11)电线管电焊垮接应清除焊渣，并做好吊臂、电线管的防腐处理。12)水平安装钢管要保持千分之一坡度。13)确定线路走向要充分了解其它风、水管道的分布，位置和技术工艺要求，以免与这些管道发生空间上的冲突。14)尽量避免穿越建筑物的沉降、伸缩缝，如必须穿过时，应做好相应处理。15)钢管管口必须认真做好管口处理，不能有毛刺、刀口。2、PVC管敷设1)与水、电、煤三种管的平行距离＞30CM，不得与三种管重叠。2）电线管不得超过二个90度弯。当电线管超过二个90度弯时，必须安装过路盒。3）电线管水平敷设长度超过30米要安装过路盒。段内不能有S弯。4）弯管时要用专用工具，电线管的弯曲径为管径V6D-10D，管子弯曲处的弯偏度＜0.1D。5）确定线路走向要充分了解其它风、水管道的...
