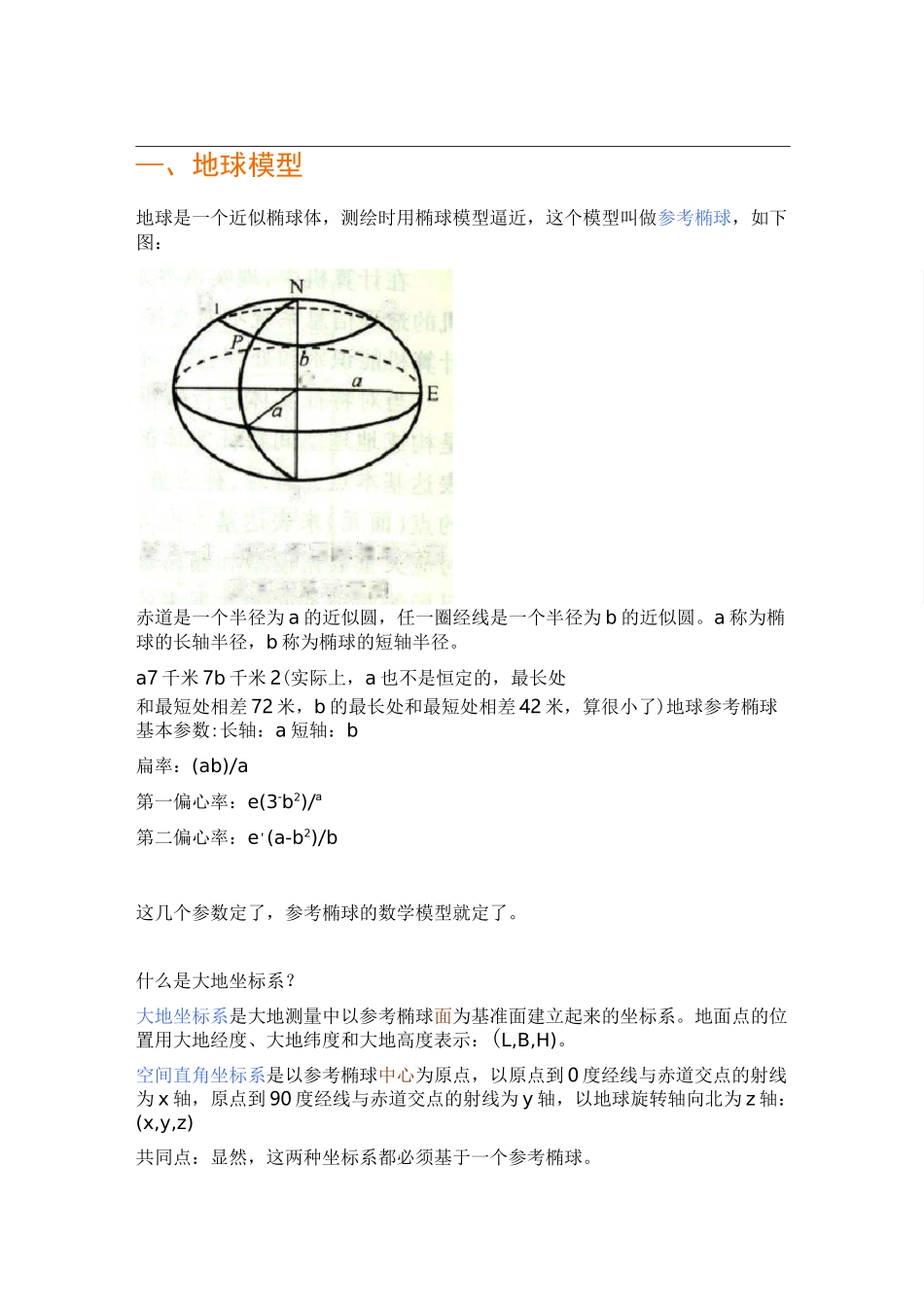

Q0QWAS及其关系示意图图2-11975年国际椭球元素—、地球模型地球是一个近似椭球体,测绘时用椭球模型逼近,这个模型叫做参考椭球,如下图:赤道是一个半径为a的近似圆,任一圈经线是一个半径为b的近似圆。a称为椭球的长轴半径,b称为椭球的短轴半径。a7千米7b千米2(实际上,a也不是恒定的,最长处和最短处相差72米,b的最长处和最短处相差42米,算很小了)地球参考椭球基本参数:长轴:a短轴:b扁率:(ab)/a第一偏心率:e(3-b2)/a第二偏心率:e'(a-b2)/b这几个参数定了,参考椭球的数学模型就定了。什么是大地坐标系?大地坐标系是大地测量中以参考椭球面为基准面建立起来的坐标系。地面点的位置用大地经度、大地纬度和大地高度表示:(L,B,H)。空间直角坐标系是以参考椭球中心为原点,以原点到0度经线与赤道交点的射线为x轴,原点到90度经线与赤道交点的射线为y轴,以地球旋转轴向北为z轴:(x,y,z)共同点:显然,这两种坐标系都必须基于一个参考椭球。不同点:大地坐标系以面为基准,所以还需要确定一个标准海平面。而空间直角坐标系则以一个点为基准,所以还需要确定一个中心点。只要确定了椭球基本参数,则大地坐标系和空间直角坐标系就相对确定了,只是两种不同的表达而矣,这两个坐标系的点是一一对应的。二、北京5西安5网上的解释大都互相复制,语焉不详,隔靴搔痒,说不清楚本质区别。为什么在同一点三者算出来的经纬度不同?难道只是不认同对方的测量精度吗?为什么WGS84选地球质心作原点,而西安80选地表上的一个点作原点?中国选的大地原点有什么作用?为什么选在泾阳县永乐镇?既然作为原点,为什么经纬度不是0?下面是我个人的理解。首先,三者采用了不同的参考椭球建立模型,即长短轴扁率这组参数是不同的。北京54:长轴6378245m,短轴6356863,扁率1/298.2997381西安80:长轴6378140m,短轴6356755,扁率1/298.25722101WGS84:长轴6378137.000m,短轴6356752.314,扁率1/298.257223563,第一偏心率0.081819790992,第二偏心率0.082095040121这些参数不同,决定了椭球模型的几何中心是不同的。那么为什么这三种坐标系的参数有这么大差别呢?除了测量精度不同之外,还有一个原因,就是侧重点不一样。WGS84是面向全球的,所以它尽量逼近整个地球表面,优点是范围大,缺点是局部不够精确。北京54用的是前苏联的参数,它是面向苏联的,所以它在前苏联区域这个曲面尽量逼近,而其它国家地区偏多少它不管。它以苏联的普尔科沃为中心,离那越远,误差就越大。西安80是面向中国的,所以它在中国区域这个曲面尽量逼近,而其它国家地区偏多少它不管。而且这个逼近是以西安附近的大地原点为中心的,也就是说,在西安大地原点处,模型和真实地表参考海平面重合,误差为0,而离大地原点越远的地方,误差越大。所谓的大地原点就是这么来的,它是人为去定的,而不是必须在那里,它要尽量放在中国的中间,使得总的误差尽量小而分布均匀。然后,我国在自已境内进行的建筑,测绘,勘探什么的所绘制的图,都以这个大地原点为基准,去建立各种用途的地表坐标系,就能统一起来了。所以在中国区域,WGS84模型是没有西安80模型那么准确。而用西安80模型来算美国的点,则更不准确。现在更新为2000国家大地坐标系,参数比西安80更精确了,而道理是一样的。都说WGS84是质心坐标系,北京54,西安80是参心坐标系,何谓质心?何谓参心?质心好理解,就是地球体的质量中心,WGS84坐标系面向全球定位,所以它所建立的模型是最中庸的,没有偏向任何一个地区,椭球体模型的几何中心与地球质心重合时,模型就会最接近整个地球。而北京54和西安80侧重于局部的精确性,而舍弃整体的精确性,当椭球模型(西安80)在中国区域最精确时,它的几何中心肯定不是地球质心,而在别的地方。所以这个几何中心称之为参考中心,简称参心。地球上一个点经纬度,是基于参考椭球来算的,所以,同一个地方,用北京54,西安80,WGS84算出来的经纬度是三个不一样的值。由于GPS用的是WGS84,所以我们手机看到的是WGS84坐标系的经纬度。三、地图在平面上的投影我们的地图,总得画在纸上,在显示器上吧,不然到处拎着地球仪?地球上的点是用...
