四工位专用机床的设计VIP免费

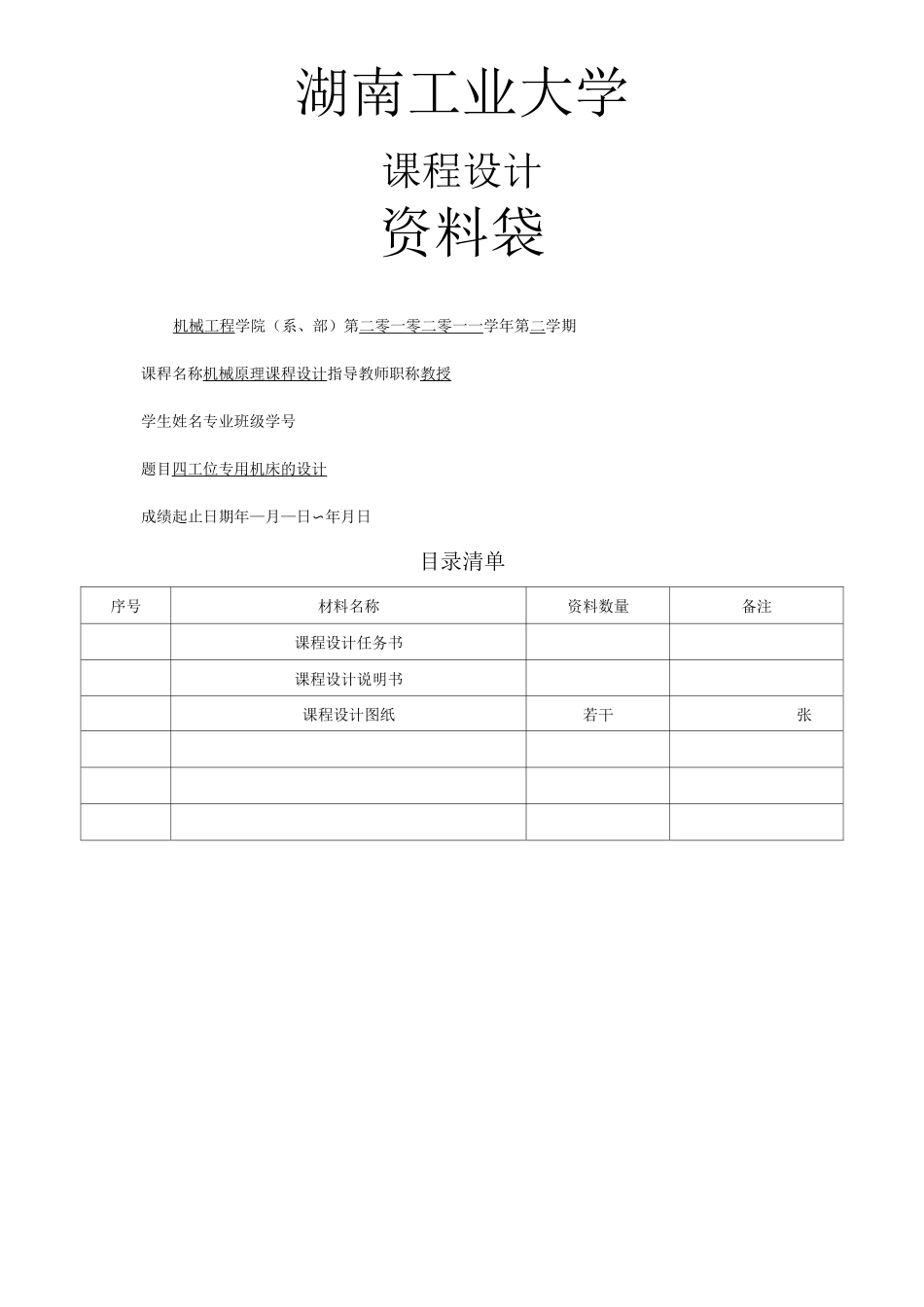

四工位专用机床的设计_第1页
1/12

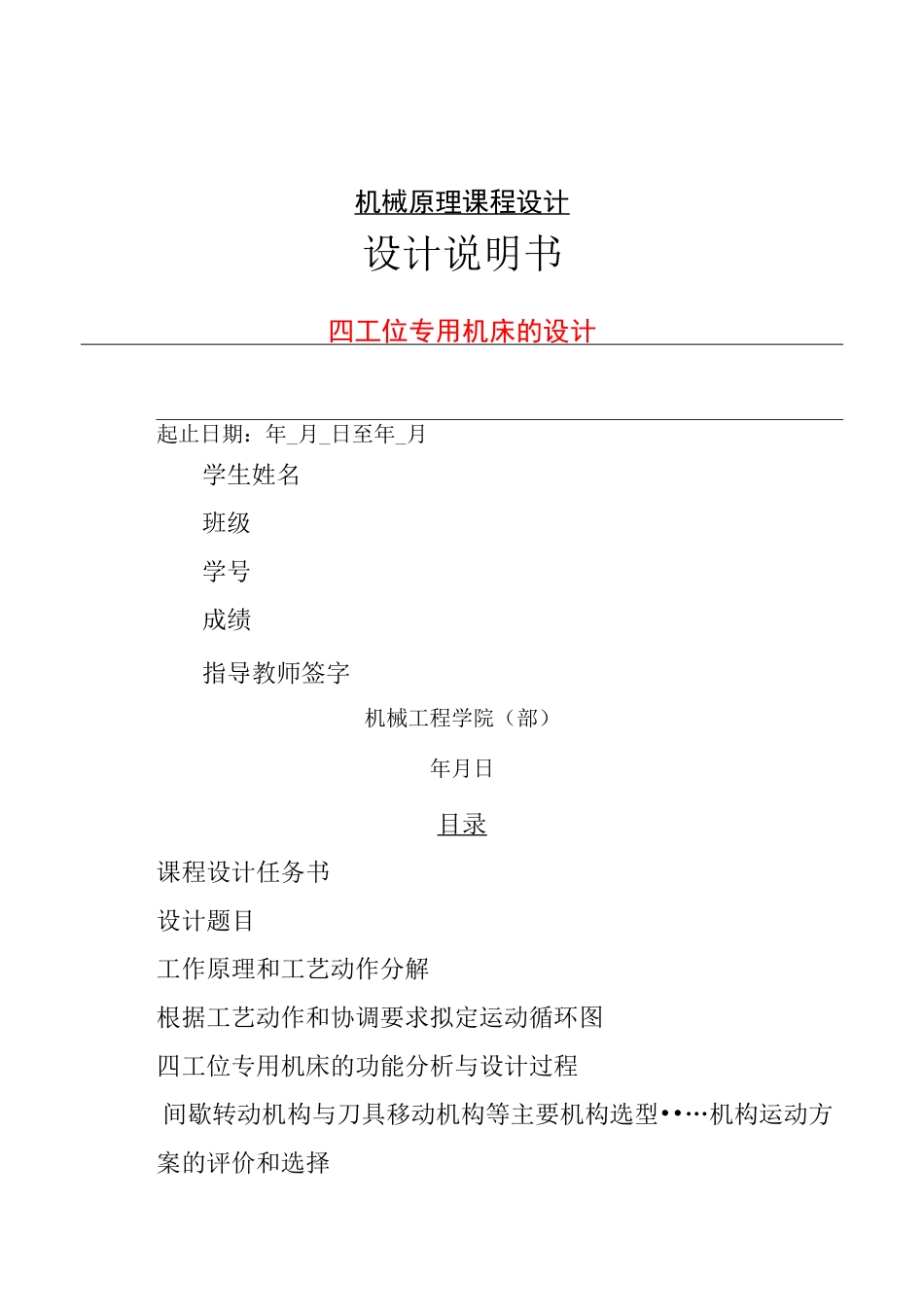

四工位专用机床的设计_第2页
2/12
四工位专用机床的设计_第3页
3/12
湖南工业大学课程设计资料袋机械工程学院(系、部)第二零一零二零一一学年第二学期课稈名称机械原理课稈设计指导教师职称教授学生姓名专业班级学号题目四工位专用机床的设计成绩起止日期年—月—日〜年月日目录清单序号材料名称资料数量备注课程设计任务书课程设计说明书课程设计图纸若干张机械原理课程设计设计说明书四工位专用机床的设计起止日期:年_月_日至年_月学生姓名班级学号成绩指导教师签字机械工程学院(部)年月日目录课程设计任务书设计题目工作原理和工艺动作分解根据工艺动作和协调要求拟定运动循环图四工位专用机床的功能分析与设计过程间歇转动机构与刀具移动机构等主要机构选型••…机构运动方案的评价和选择机械传动系统的速比和变速机构执行机构的尺度综合画机构运动简图参考资料设计总结及感悟DDDDDDDDDDDDD2010—2011学年第2学期机械工程学院(系、部)机械大类专业班级课程名称:机械原理课程设计设计题目:四工位专用机床的设计完成期限:自2011年7月日至2011年7月5日共1周内容及任务DDDDDDDDDDDDDD四工位专用机床是在四个工位上分别完成工件的装卸、钻孔、扩孔、铰空的专用加工设备。其工艺过程是:主轴箱每向左移动送进一次,在四个工位上分别完成相应的装卸工件、钻孔、扩孔和铰孔工作。当主轴箱右移(退回)到刀具离开工件后,工作台回转90,然后主轴箱再次左移,这时,每一个工件进入了下一个工位的加工,依次循环四次,一个工件就完成装、钻、扩、铰、卸等工序。其余设计参数是:)刀具顶端离开工作表面快速移动送进,再匀速送进(包括刀具切入量、工件孔深、刀具切出量,如图),然后快速返回。行程速比系数;)刀具匀速进给速度为,工件装卸时间不超过;)机床生产率件;)执行机构及传动机构能装入机体内;)传动系统电机为交流异步电动机,功率,转速。DDDDDDD要求:对设计任务课题进行工作原理和工艺动作分解,根据工艺动作和协调要求拟定运动循环图,进行执行机构选型,构思该机械运动方案,并进行的选择和评定,确定机械运动的总体方案,根据任务书中的技术参数,确定该机械传动系统的速比和变速机构,作出机构运动简图,对相关执行机构的具体尺度进行分析与设计。要求有设计说明书一份,相关图纸一至两张。(有条件的要求用二维动画表述)。进度起止日期工作内容构思该机械运动方案安排运动分析及作图整理说明书与答辩主要参考资料[1]朱理•机械原理】M].版北京:咼等教育出版社,[2]戴娟•机械原理课程设计指导书[M].北京:咼等教育出版社,指导教师:2011年7月1日系(教研室)主任:2011年7月1日1.DDDDDDDDDDDDDDD1.1DDDD□四工位专用机床是在四个工位上分别完成工件的装卸、钻孔、扩孔、铰孔工作的专用加工设备。机床的执行动作有两个:一是装有工件的回转工作台的间歇转动;二是装有三把专用刀具的主轴箱的往复移动刀具的转动由专用电机驱动)。两个执行动作由同一台电机驱动,工作台转位机构和主轴箱往复运动机构按动作时间顺序分支并列,组合成一个机构系统。1.2DDDD:)刀具顶端离开工作表面快速移动送进,再匀速送进(包括刀具切入量、工件孔深、刀具切出量,如图),然后快速返回。行程速比系数;)刀具匀速进给速度为,工件装卸时间不超过;)机床生产率件;)执行机构及传动机构能装入机体内;)传动系统电机为交流异步电动机,功率,转速。图1-1孔加工示意图2.DDDDDDDDDDD2.1DDDD根据四工位专用机床的工艺过程,机构应有一个电动机和二个执行构件(刀架进给、卡盘旋转)。必须严格控制时间顺序,保持协调。1.装有工件的回转工作台的间歇转动,该机构有四个工作位置,在每次转动90度时实现装卸,钻孔,扩孔和绞孔。故此在主机构每次行程中工作台只需转动90度,其余保持静止不动,其工作行程图如下:2.2DDDDDD2•装有三把专用工具刀得主轴箱的往复运动(刀具由专用电动机驱动),该构件图机床的功能分析图由机床的功能分析图可知,其运动有:装载*旋附钻孔、扩孔、铰空卸载,如图所示:图机床的运动示意图要确保在刀具与工件接触时卡盘固定不动,刀具退出工件到下次接触工件前完成卡盘旋转动作。几个动作必须协调一致,并按照一定...
