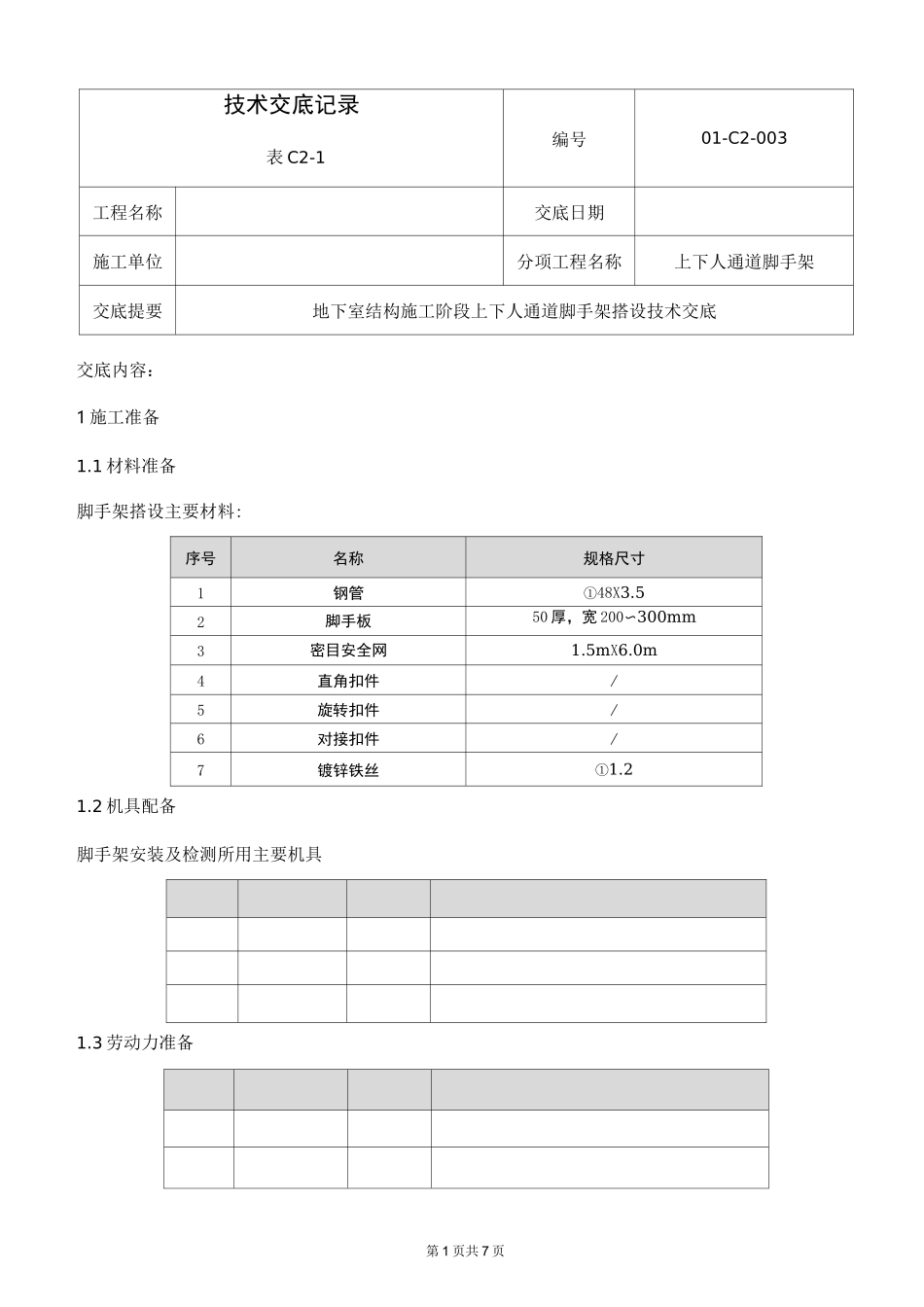

第1页共7页技术交底记录编号01-C2-003表C2-1工程名称交底日期施工单位分项工程名称上下人通道脚手架交底提要地下室结构施工阶段上下人通道脚手架搭设技术交底交底内容：1施工准备1.1材料准备脚手架搭设主要材料:序号名称规格尺寸1钢管①48X3.52脚手板50厚，宽200〜300mm3密目安全网1.5mX6.0m4直角扣件/5旋转扣件/6对接扣件/7镀锌铁丝①1.21.2机具配备脚手架安装及检测所用主要机具1.3劳动力准备第2页共7页审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编号01-C2-003表C2-1工程名称交底日期施工单位分项工程名称上下人通道脚手架交底提要地下室结构施工阶段上下人通道脚手架搭设技术交底交底内容：第3页共7页〔•4技术准备141编制施工方案和技术交底，方案应具有针对性和可操作性，通道搭设前应将书面的技术交底发放到施工班组长手中。1.4.2搭设前，对该部位的基坑支护及护坡情况进行检查。1.4.3施工前检查用工手续是否齐全，架子工属于特殊工种，操作人员必须持有效的且经过审验的操作证。1.4.4施工班组长应根据施工方案和技术交底内容，对施工人员进行交底，并针对施工中的关键部位提出具体的技术要求和安全措施。2作业条件2.1脚手架搭设处土方开挖完成，基坑支护及土壁护坡工作应做好。2.2现场南侧设备吊装口处基坑底部的地面硬化应完成。2.3西侧2#塔吊位置“回”形上下人通道脚手架搭设前，基础底板应完成混凝土的浇筑，且塔机的安装和顶升工作应完成。3施工操作工艺及主要做法要求3.1工艺流程确定施工方案一材料进场、检验一技术交底一基础处理-搭设架体-挂安全网防护—检查验收—交付使用—检查维护—架体拆除—材料退场。3.2施工操作要点3.2.1西侧2#塔吊“回”形上人通道搭设要点第4页共7页3.2.1.1在底板混凝土和塔吊安装完毕后开始搭设，搭设通道脚手架处的基础底板顶面应平审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。交底内容：第5页共7页第6页共7页整，若有不平整处应用砂浆找平，确保架体基础稳固。321.2立杆采用双立杆，间距为1.2m（局部为0.8m0.9m）。通道立杆的对接扣件应交错布置，两根相临立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3，即W400mm。3.2.1.3横杆步距为1.2m，设置在立杆内侧与立杆用直角扣件扣紧，横杆应采用整杆。同一排横杆水平偏差不大于该片脚手架总长度的1/250,且不大于50mm。3.2.1.4纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。3.2.1.5通道架体四面设置剪刀撑，与地面的夹角约60°，沿架体高度方向连续设置；剪刀撑与横杆或立杆用转向扣件连接，连接点为3〜4个，距主节点的距离不得大于150mm。剪刀撑最下部与立杆的连接点距地面的高度控制在300mm内。剪刀撑的杆件采用搭接，搭接长度1m，并用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端的距离＞100mm。3.2.1.6脚手板规格尺寸为50mm厚，200〜300mm宽。脚手板设置在四根横向水平杆上，用8#铅丝固定在横杆上，作业面必须满铺脚手板。脚手板对接处，与其下侧支承横杆的距离应控制在130〜150mm之间，两块脚手板外伸长度之和不大于300mm。脚手板采用搭设铺放时，其搭接长度不得小于200mm，且在搭接段的中部设有支承横杆。铺板时严禁出现端头超出支承横杆150mm以上未做固定的探头板。3.2.1.7架体的稳固：预先在护坡桩上设置预埋件，钢管与预埋件焊接，通道架体与护坡桩间用钢管锁定，在通道入口的硬化地面处下插钢管与架体连接，用确保其稳固。3.2.1.8通道两侧及平台外围均应设置双道栏杆，并设挡脚板，栏杆高度应为0・75m,挡脚板审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。交底内容：第7页共7页2、当做分项工程施工技...
