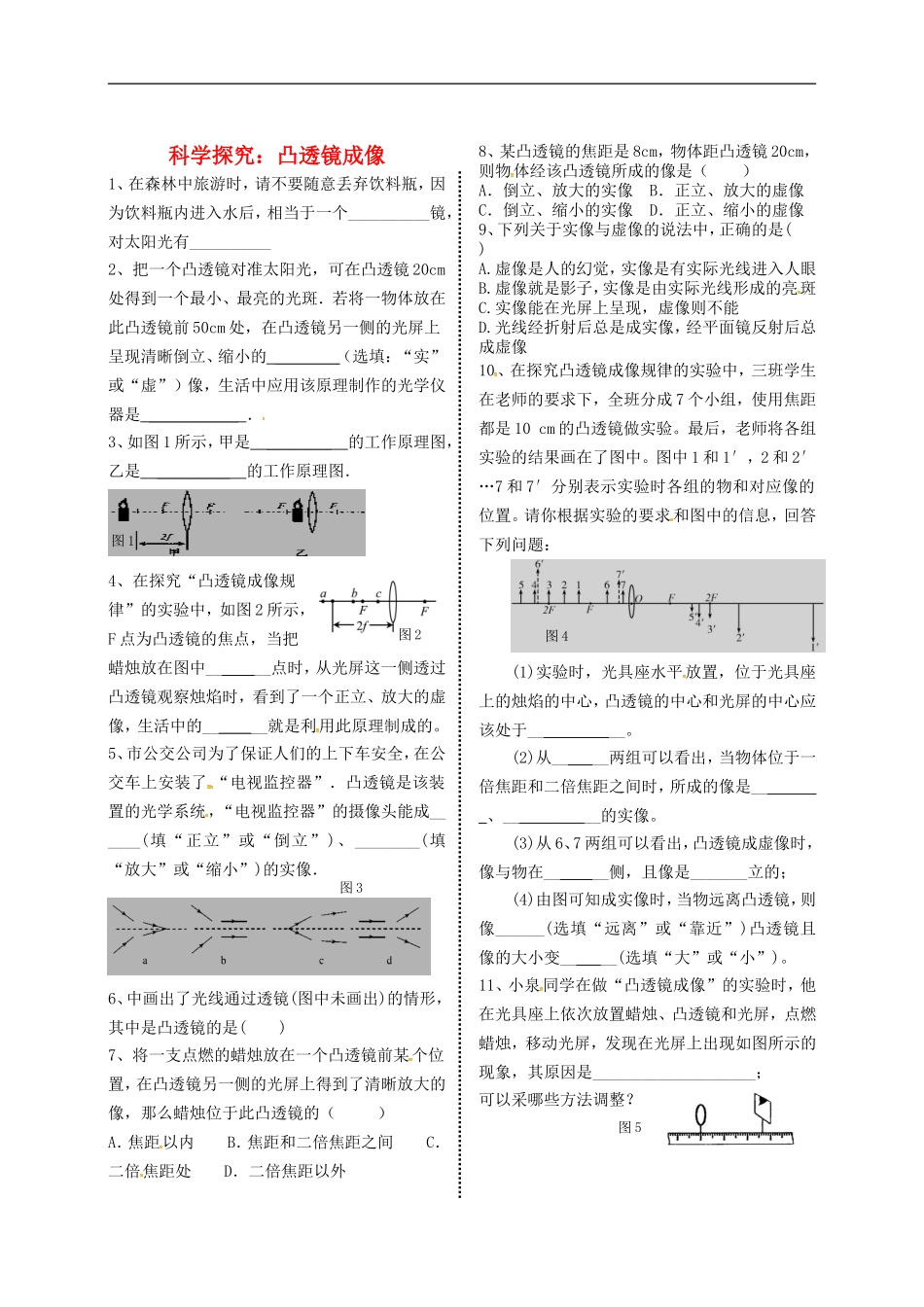

2015年秋八年级物理上册4.5科学探究凸透镜成像导学测评无答案新版教科版VIP免费

科学探究：凸透镜成像1、在森林中旅游时，请不要随意丢弃饮料瓶，因为饮料瓶内进入水后，相当于一个__________镜，对太阳光有__________2、把一个凸透镜对准太阳光，可在凸透镜20cm处得到一个最小、最亮的光斑．若将一物体放在此凸透镜前50cm处，在凸透镜另一侧的光屏上呈现清晰倒立、缩小的________（选填：“实”或“虚”）像，生活中应用该原理制作的光学仪器是___________．3、如图1所示，甲是________的工作原理图，乙是_________的工作原理图．4、在探究“凸透镜成像规律”的实验中，如图2所示，F点为凸透镜的焦点，当把蜡烛放在图中________点时，从光屏这一侧透过凸透镜观察烛焰时，看到了一个正立、放大的虚像，生活中的________就是利用此原理制成的。5、市公交公司为了保证人们的上下车安全，在公交车上安装了“电视监控器”．凸透镜是该装置的光学系统，“电视监控器”的摄像头能成______(填“正立”或“倒立”)、________(填“放大”或“缩小”)的实像．6、中画出了光线通过透镜(图中未画出)的情形，其中是凸透镜的是()7、将一支点燃的蜡烛放在一个凸透镜前某个位置，在凸透镜另一侧的光屏上得到了清晰放大的像，那么蜡烛位于此凸透镜的（）A．焦距以内B．焦距和二倍焦距之间C．二倍焦距处D．二倍焦距以外8、某凸透镜的焦距是8cm，物体距凸透镜20cm，则物体经该凸透镜所成的像是（）A．倒立、放大的实像B．正立、放大的虚像C．倒立、缩小的实像D．正立、缩小的虚像9、下列关于实像与虚像的说法中，正确的是()A.虚像是人的幻觉，实像是有实际光线进入人眼B.虚像就是影子，实像是由实际光线形成的亮斑C.实像能在光屏上呈现，虚像则不能D.光线经折射后总是成实像，经平面镜反射后总成虚像10、在探究凸透镜成像规律的实验中，三班学生在老师的要求下，全班分成7个小组，使用焦距都是10cm的凸透镜做实验。最后，老师将各组实验的结果画在了图中。图中1和1′，2和2′…7和7′分别表示实验时各组的物和对应像的位置。请你根据实验的要求和图中的信息，回答下列问题：(1)实验时，光具座水平放置，位于光具座上的烛焰的中心，凸透镜的中心和光屏的中心应该处于____________。(2)从_______两组可以看出，当物体位于一倍焦距和二倍焦距之间时，所成的像是_________、____________的实像。(3)从6、7两组可以看出，凸透镜成虚像时，像与物在________侧，且像是_______立的；(4)由图可知成实像时，当物远离凸透镜，则像______(选填“远离”或“靠近”)凸透镜且像的大小变_______(选填“大”或“小”)。11、小泉同学在做“凸透镜成像”的实验时，他在光具座上依次放置蜡烛、凸透镜和光屏，点燃蜡烛，移动光屏，发现在光屏上出现如图所示的现象，其原因是____________________；可以采哪些方法调整？图1图2图3图4图5
