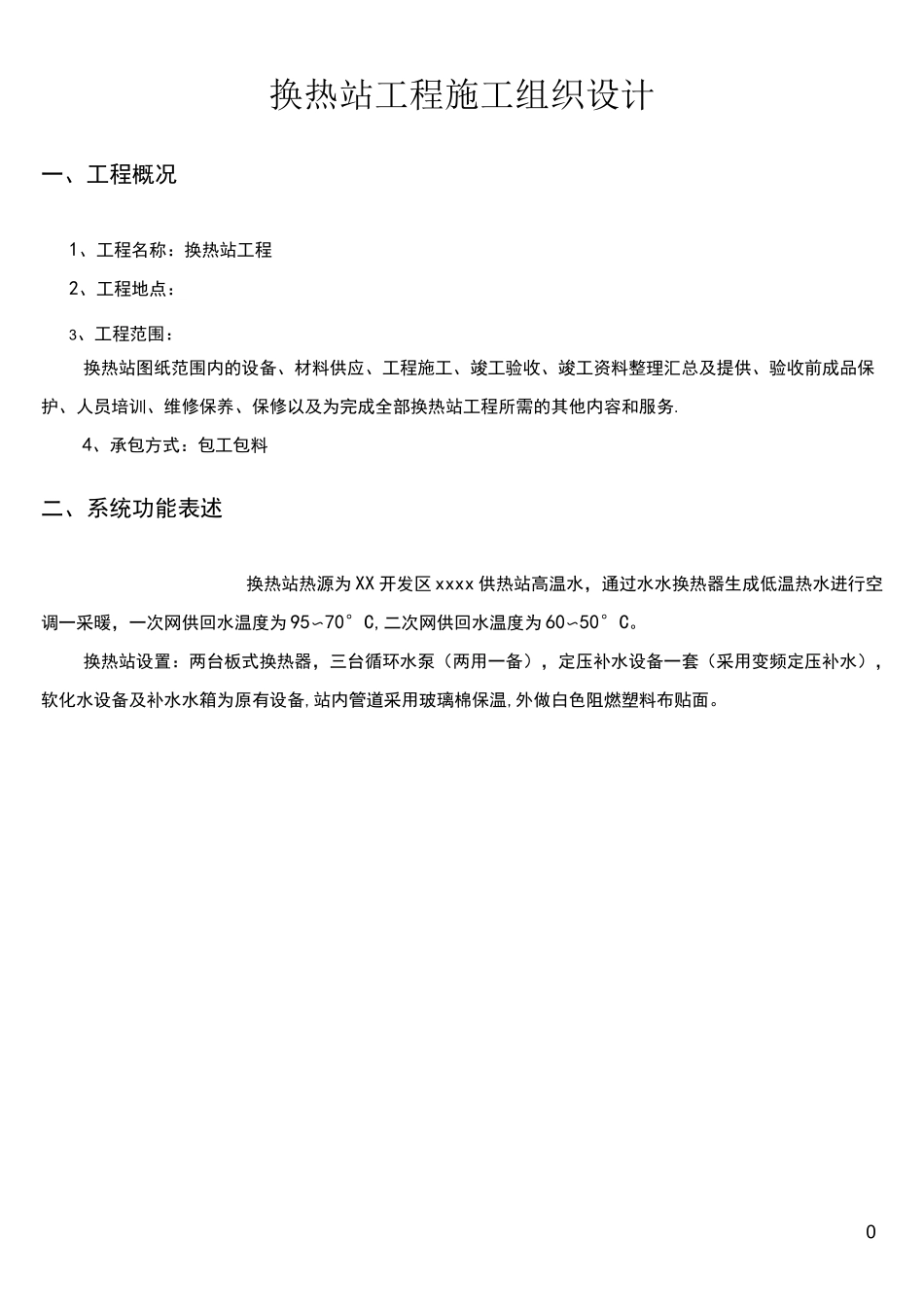

0换热站工程施工组织设计一、工程概况1、工程名称：换热站工程2、工程地点：3、工程范围：换热站图纸范围内的设备、材料供应、工程施工、竣工验收、竣工资料整理汇总及提供、验收前成品保护、人员培训、维修保养、保修以及为完成全部换热站工程所需的其他内容和服务.4、承包方式：包工包料二、系统功能表述换热站热源为XX开发区xxxx供热站高温水，通过水水换热器生成低温热水进行空调一采暖，一次网供回水温度为95〜70°C,二次网供回水温度为60〜50°C。换热站设置：两台板式换热器，三台循环水泵（两用一备），定压补水设备一套（采用变频定压补水），软化水设备及补水水箱为原有设备,站内管道采用玻璃棉保温,外做白色阻燃塑料布贴面。1（完整）换热站施工方案三、管道安装技术要求1、安装施工工艺及施工方法（1）施工前检查管子、管道附件，阀门必须具有制造厂的材质证明，如有重大缺陷时应进行理化实验，其指标应符合现行国家或部颁技术标准.（2）管件、阀门使用前应按设计要求核对其规格材质、型号。（3）管子、管件、阀门在使用前应进行外观检查，外表面应无以下缺陷：a、无裂纹、缩孔、夹渣、折造、重皮等缺陷。b、不超过壁厚负偏差的锈蚀或凹陷。c、螺纹密封面良好，精度及光洁度应达到设计要求或制造标准.2、管道安装（1）管道在安装前经检查、检验合格，并用水平仪测量出支架立柱标高线，在安装时以此为基准标高线，并查支架立柱垂直偏差和相对位置准确性.（2）管道安装前，首先应根据设计要求定出阀门、管件、补偿器的位置，再按管道的标高，根据管道距离和坡度大小，算出每根立柱支架的高度差。（3）将检验检查合格的管子，在施工现场用坡口机打出坡口，并清除管端、四周铁锈，用吊装工具吊装，吊装时要有有经验的吊装工指挥，吊装就位好用临时支撑或用烘干的电焊条点焊，找平找正，并根据标高调整滑托，调整管子的坡度和平直度，以保证安装焊接合格。3、管道焊接（1）参加焊接的电焊工必须有劳动部门考试合格，并具有与该焊接项类相同的焊接资格证书，有多年的焊接经验,并参加模拟试焊（工艺方法特点、规范参数和线能量、操作手法和焊接程序、焊接缺陷的产生原因和危害、预防方法和返修、焊接接头的性能及其影响因素，焊接应力和变形及其影响因素和防止方法）的焊工操作施焊.（完整）换热站施工方案（完整）换热站施工方案54管件主要包括：法兰、阀门、弯头、三通、四通等。1、法兰绝热结构：一般温度不高的法兰可以不绝热，但是高温气体、水或水蒸汽管道上的法兰必须绝热,以防止热损失及烫伤。因为法兰需要经常拆卸或检修,所以选用的绝热结构也必须是容易拆卸和修复的。2、阀门绝热:阀门需要经常开、关和检修，因此，阀门绝热结构必须能拆卸。（三）设备的绝热结构及施工方法使用各种预制板或弧形瓦直接包覆在设备上.①平面设备绝热结构：此种绝热结构所用的绝热材料为玻璃棉预制板，绝热。施工方法如下：施工时先将设备表面清扫干净，涂刷防锈漆，焊绝热钩钉。绝热钩钉的间距一般在250mm左右，每一块绝热块不少于两个,以绑扎方便为准。然后敷上预制绝热板，再用镀锌铁丝网借助绝热钩钉交叉绑牢,绝热预制板的纵横接缝要错开.如果绝热层厚度超过绝热板厚度，采用两层或多层结构，每层要分别绑扎，而且内、外层纵横接缝要错开，接缝处要用胶泥或散状绝热材料填充.在外面再包上镀锌铁丝网，要平整地绑在绝热钩钉上。最后做石棉水泥或其他面层。涂抹时一定要有一部分透过镀锌铁丝网与绝热层相接触。外表面一定要抹得平整、光滑、棱角整齐，不允许有铁丝或铁丝网露出。②立式圆形设备绝热结构：施工方法如下:（基本上与平壁绝热结构的施工方法相同）敷设的绝热板最好用根据筒体弧度制成的弧形瓦，如果筒体直径很大时，可用平板的绝热板材。最难施工的是顶部封头及底部封头,尤其是底部封头更加困难，在安装绝热板时需要进行支撑.用镀锌铁丝网绑牢，否则因自重而下沉。板与板之间的接缝必须用相同的绝热材料填充.因圆形设备有一定的曲度，缝隙可能大些，填充时要仔细填好。然后敷设镀锌铁丝网并做石棉水泥面层（防水）.③卧式圆形设备绝热：施工方法如下：a。与立式圆形设备...
