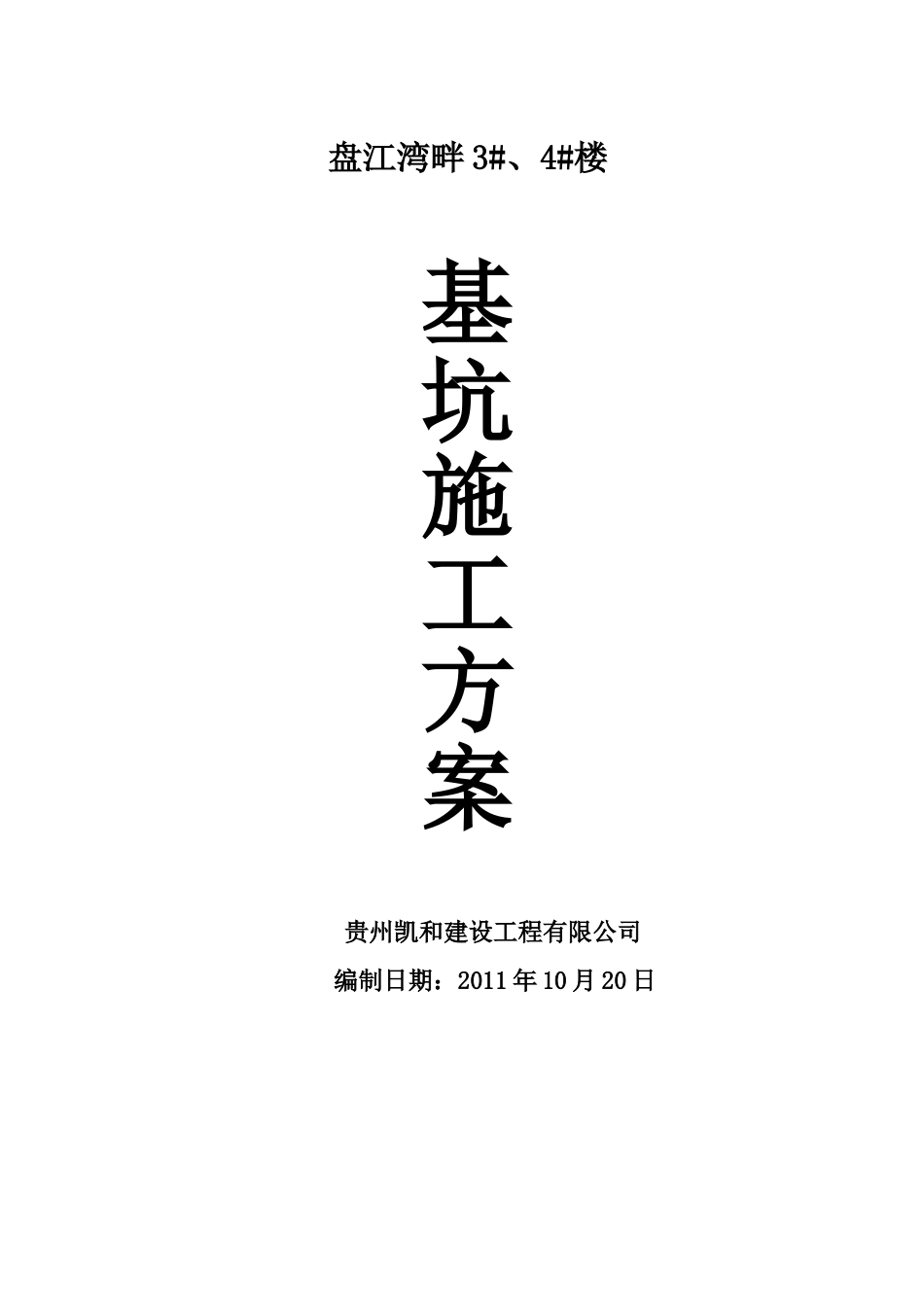

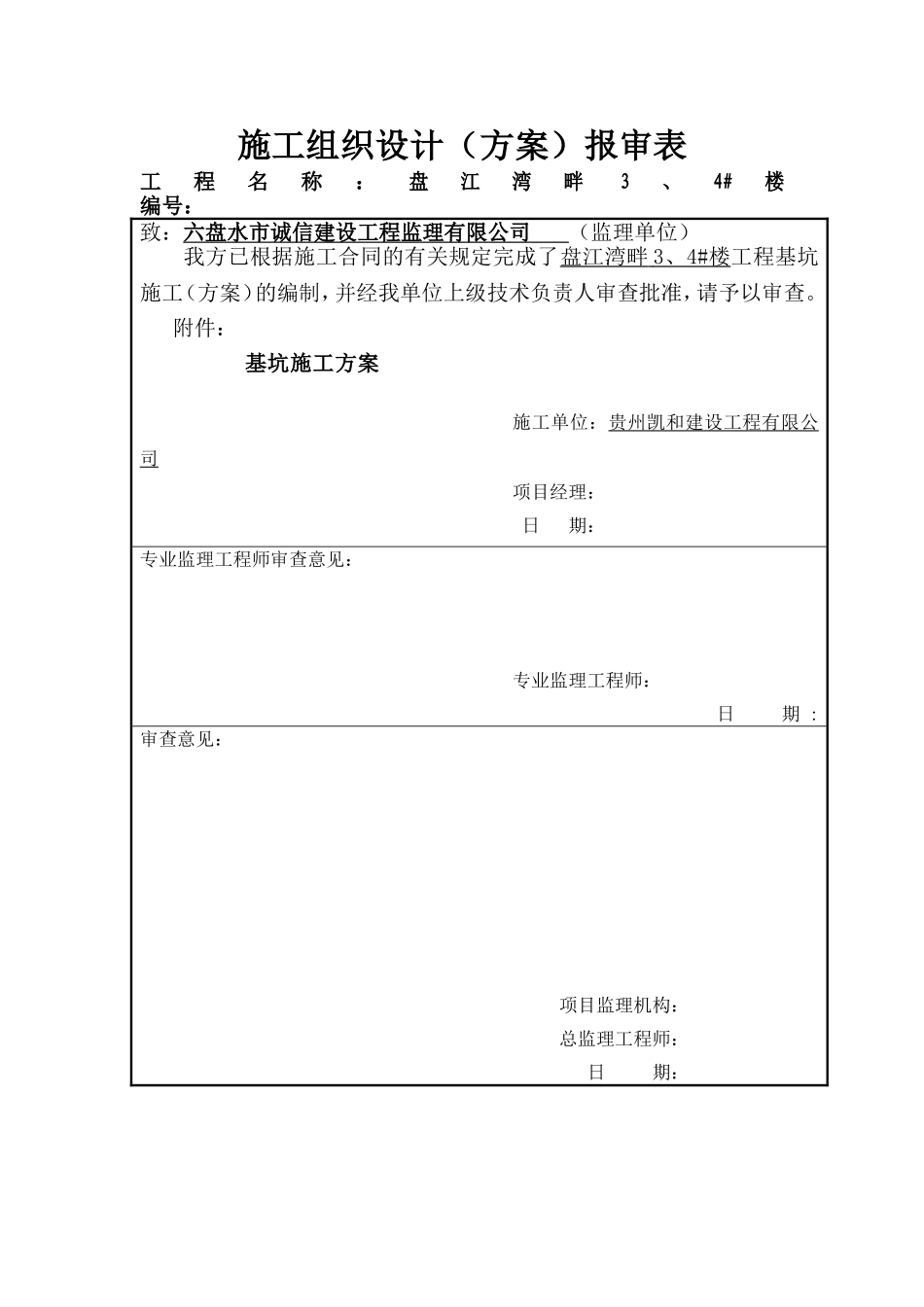

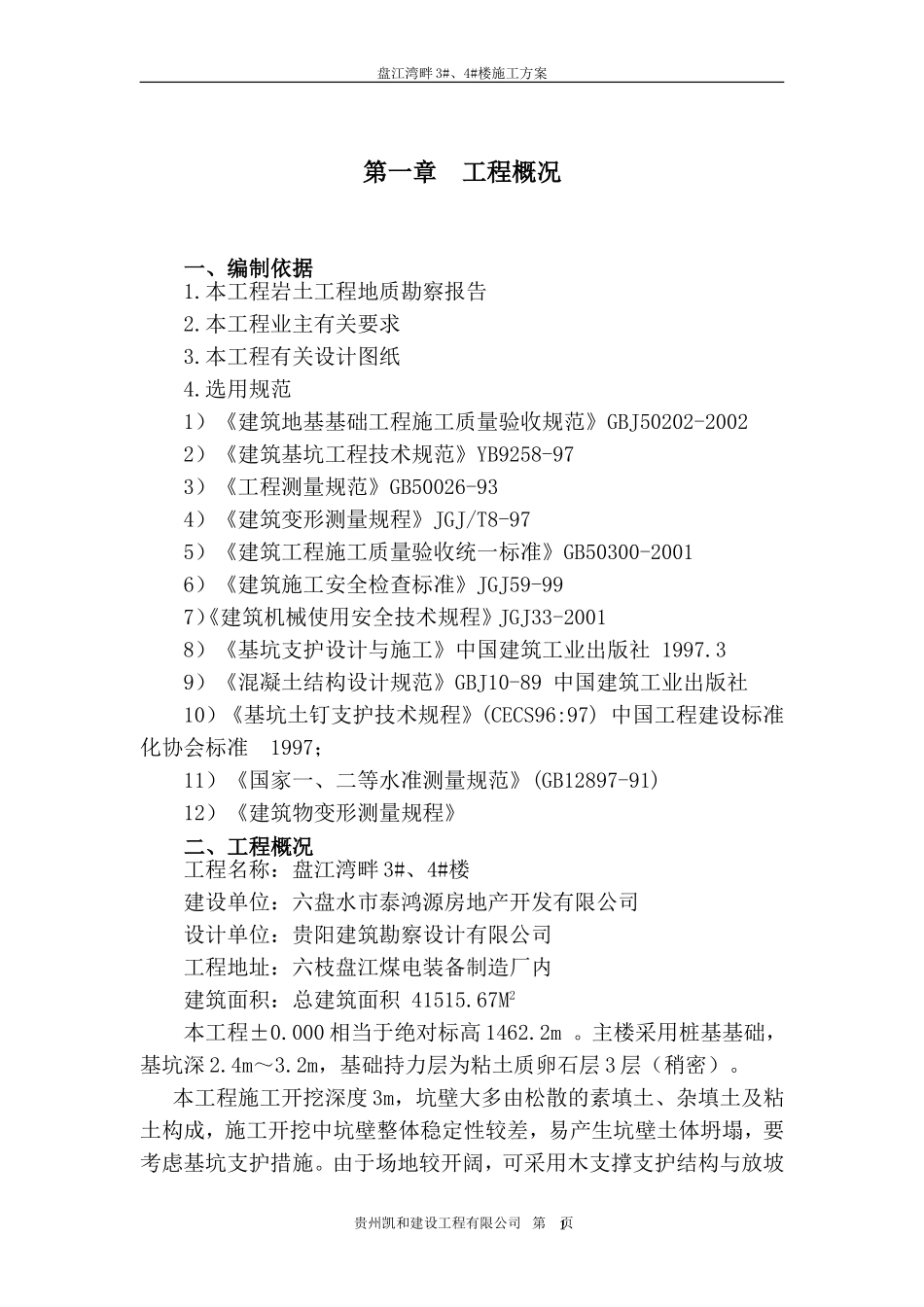

盘江湾畔3#、4#楼基坑施工方案贵州凯和建设工程有限公司编制日期：2011年10月20日施工组织设计（方案）报审表工程名称：盘江湾畔3、4#楼编号：致：六盘水市诚信建设工程监理有限公司（监理单位）我方已根据施工合同的有关规定完成了盘江湾畔3、4#楼工程基坑施工（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：基坑施工方案施工单位：贵州凯和建设工程有限公司项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期:审查意见：项目监理机构：总监理工程师：日期：盘江湾畔3#、4#楼施工方案第一章工程概况一、编制依据1.本工程岩土工程地质勘察报告2.本工程业主有关要求3.本工程有关设计图纸4.选用规范1）《建筑地基基础工程施工质量验收规范》GBJ50202-20022）《建筑基坑工程技术规范》YB9258-973）《工程测量规范》GB50026-934）《建筑变形测量规程》JGJ/T8-975）《建筑工程施工质量验收统一标准》GB50300-20016）《建筑施工安全检查标准》JGJ59-997）《建筑机械使用安全技术规程》JGJ33-20018）《基坑支护设计与施工》中国建筑工业出版社1997.39）《混凝土结构设计规范》GBJ10-89中国建筑工业出版社10）《基坑土钉支护技术规程》(CECS96:97)中国工程建设标准化协会标准1997；11）《国家一、二等水准测量规范》(GB12897-91)12）《建筑物变形测量规程》二、工程概况工程名称：盘江湾畔3#、4#楼建设单位：六盘水市泰鸿源房地产开发有限公司设计单位：贵阳建筑勘察设计有限公司工程地址：六枝盘江煤电装备制造厂内建筑面积：总建筑面积41515.67M2本工程±0.000相当于绝对标高1462.2m。主楼采用桩基基础，基坑深2.4m～3.2m，基础持力层为粘土质卵石层3层（稍密）。本工程施工开挖深度3m，坑壁大多由松散的素填土、杂填土及粘土构成，施工开挖中坑壁整体稳定性较差，易产生坑壁土体坍塌，要考虑基坑支护措施。由于场地较开阔，可采用木支撑支护结构与放坡贵州凯和建设工程有限公司第页1盘江湾畔3#、4#楼施工方案相结合的方法。本工程分布在填土中，其埋深为2.5～3m。四、基坑周边环境概况工程三通一平已完成，具备施工条件。场地周边无建筑物。场地上无高架线路。五、支护方案的选择本工程根据现场实际情况及地勘报告，采用机械开挖方式进行土方施工。由于基坑深2.5～3米，为防止边坡垮塌，对基坑边坡壁进行木支撑支护。第二章施工方案一、基坑土方开挖根据土质要求，合理选择放坡系数放坡。采用斗容量PC260型履带挖掘机一台配合自卸车8台进行基坑土方开挖以保证施工机械的连续作业，挖出土方全部外运出场。挖至设计深度以上200mm处停止挖土，最后采用人工清基。基坑壁放坡采取不小于1：0.3，同时边开挖边进行边坡支护。挖土方施工方法A、开挖时根据基坑支护要求应分层进行。每层开挖厚度不超过1M,每挖1M就及时进行基坑支护工作，待上部支护完成时才可以进行下层开挖以此类推；当土方开挖快接近基底标高时，在边坡上放出基底标高控制线，控制线采用红色油漆进行标注。挖掘机应使用平刮方式进行挖土，现场配合测量人员随时测量挖土的标高，避免土方超挖。B、基坑开挖完毕，应全面进行钎探，然后会同勘察、设计、业主、监理等有关部门进行验槽，并办完隐检手续，签证齐全后方可进行基础施工。基坑土方开挖最后预留200mm左右厚，采用人工清槽。工艺流程：放线→分层开挖→修边(坡)→基(槽)底整平→基(槽)底预留土层→基(槽)底找平。基坑开挖完毕，应全面进行钎探，然后会同勘察、设计、业主、监理等有关部门进行验槽，在确定已达到设计标高及容许承载力，并办完隐检手续，签证齐全后方可进行基础施工。二、基坑支护方案基坑边坡支护：贵州凯和建设工程有限公司第页2盘江湾畔3#、4#楼施工方案由于基坑深2.5～3米，为防止基坑坑壁边坡垮塌，必须对基坑壁进行边坡支护，采用如下方案进行支护：铺木板→上支撑→加固→检查→验收→继续土方开挖。木板：4000*200*50。木支撑：4000*10。贵州凯和建设工程有限公司第页3盘江湾畔3#、4#楼施工方案三、支护施工与土方开挖木支撑支护施工与土方开挖交叉同步进行：土方机械开挖控深作业面高度不超过1.0m，遇土层较差时...
